Khớp nối xích (chain coupling) cỡ 4012 đến 12022, lỗ trục đến 155,6 mm

Khớp nối xích (người mua còn gõ chain coupling, khớp nối xích con lăn) nối hai trục bằng hai nhông cùng bước và một dây xích con lăn kép. Dải cỡ 4012 đến 12022 có lỗ trục tối đa 22,2 đến 155,6 mm theo Martin, mô-men 217 đến 8.780 N·m ở dưới 50 v/ph theo Tsubaki.

Khớp nối xích là gì, khác khớp răng cao su và khớp lưới thế nào

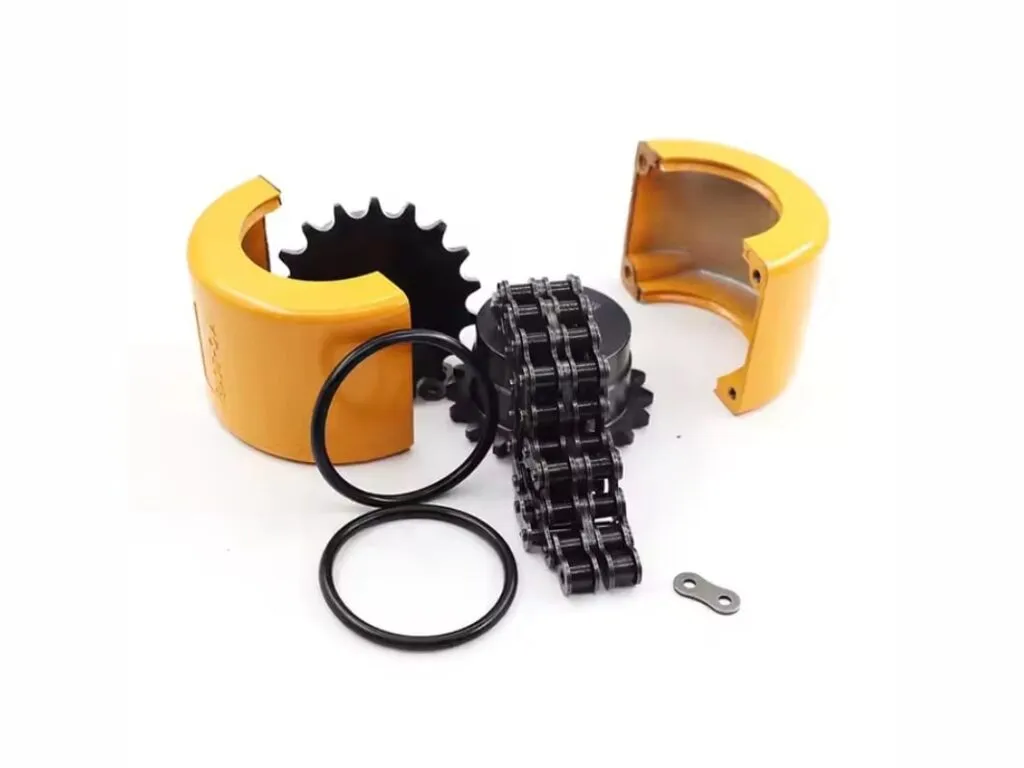

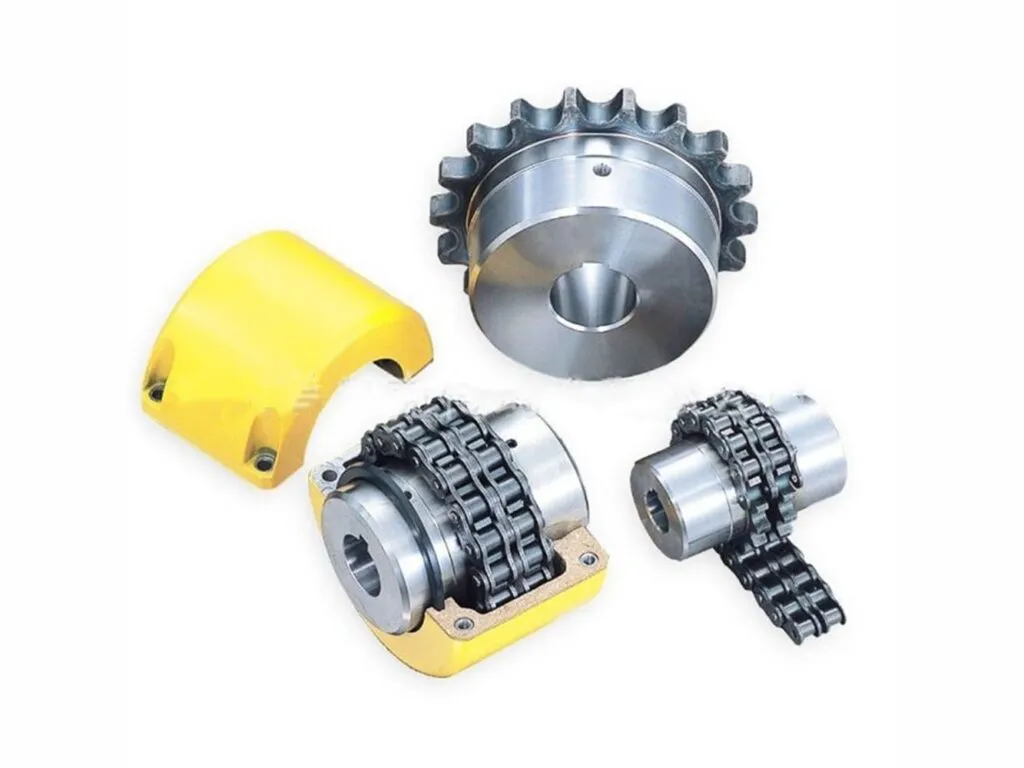

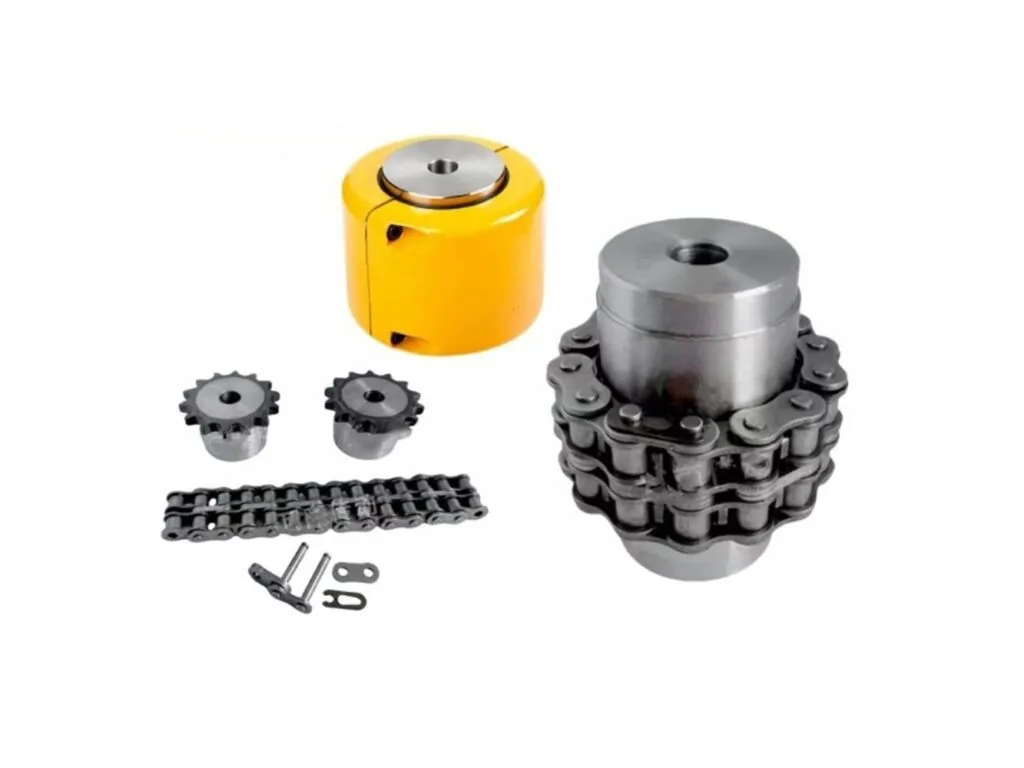

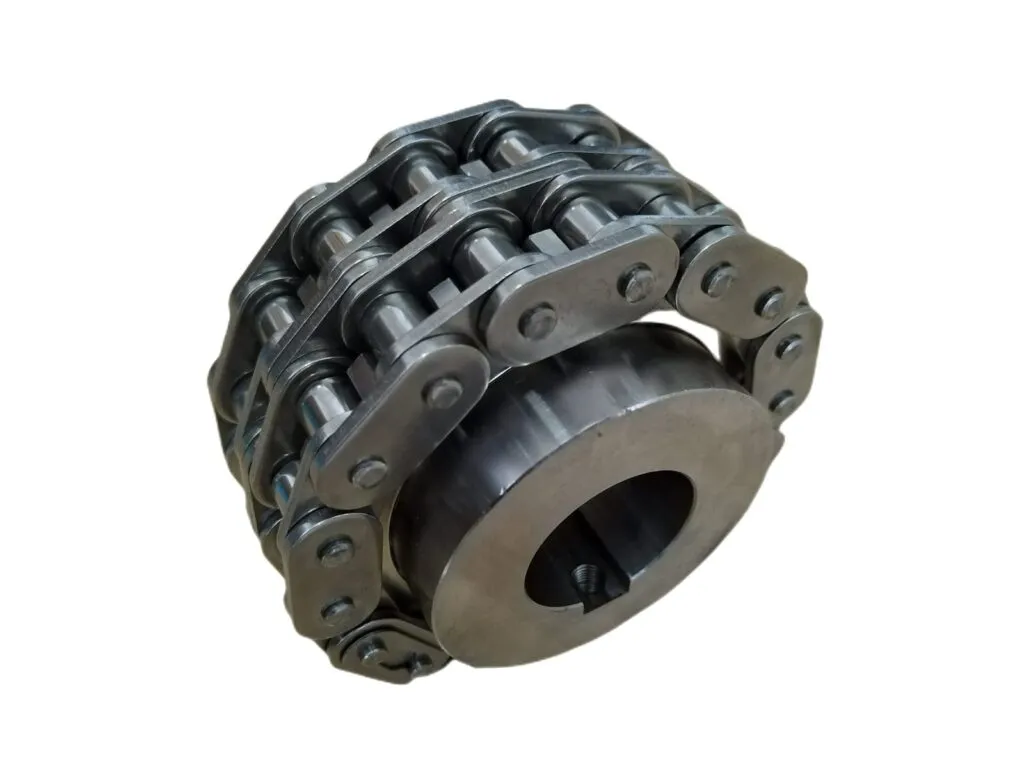

Khớp nối xích gồm hai nhông cùng bước, một dây xích con lăn kép và vỏ che giữ mỡ; phần tử truyền lực là xích kim loại nên nhả chốt xích là tách được hai nửa mà không dời máy. JAC (Hàn Quốc) ghi bù lệch song song đến 0,5% bước xích, lệch góc đến 0,1°. Khác khớp nối răng và khớp lưới ở phần tử truyền là xích.

Khớp nối xích thuộc nhóm khớp nối trục, cùng nhóm với khớp nối lò xo, khớp nối lốp và khớp nối chốt.

Các loại khớp nối xích theo mã bước xích và vỏ che

• Theo mã bước xích: hai số đầu là mã xích ANSI 40, 50, 60, 80, 100, 120 (bước 12,7 đến 38,1 mm), hai số cuối là số răng nhông 12 đến 22.

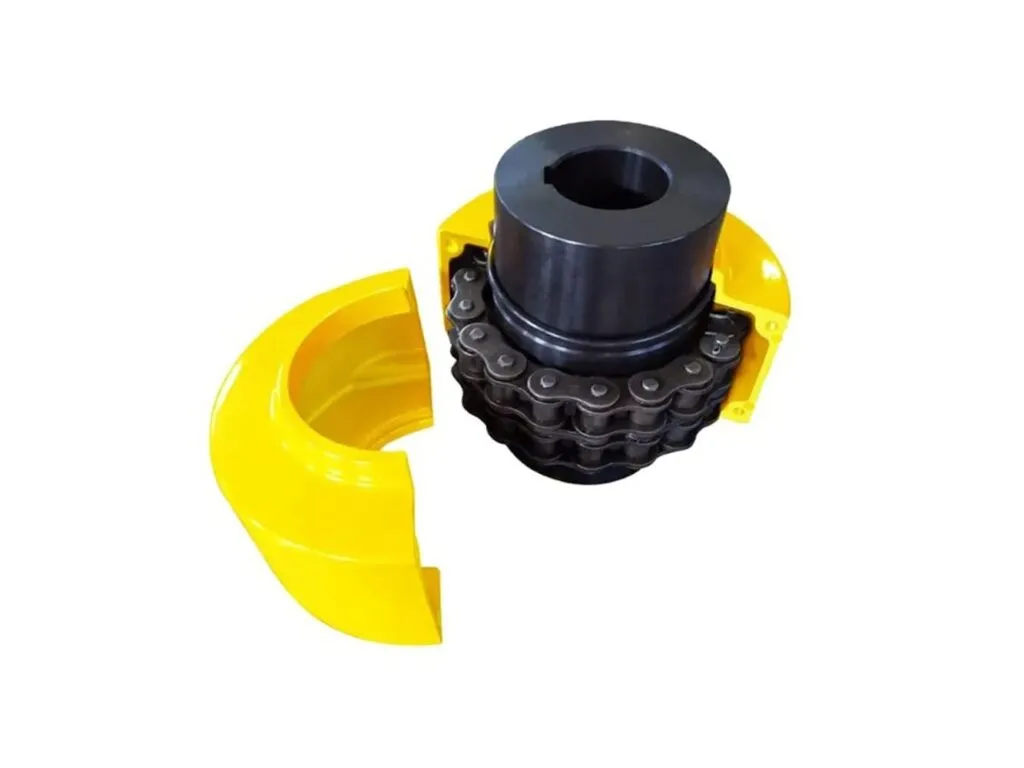

• Có vỏ che và không vỏ: theo Martin, vỏ nhôm hoặc nhựa chia đôi, có phớt cao su chặn mỡ; cỡ 4012 đến 6020 mặc định vỏ nhựa, hậu tố AL để đặt vỏ nhôm.

Thông số kỹ thuật khớp nối xích

Khớp nối xích bù lệch góc 1° theo Tsubaki (0,1° theo JAC), tốc độ tối đa 1.200 đến 5.000 v/ph theo Martin; mỗi dòng ghi rõ hãng.

Thông số	Giá trị
Lệch song song cho phép, JAC	Đến 0,5% bước xích
Lệch góc cho phép, JAC	Đến 0,1°
Lệch góc cho phép, Tsubaki	1°; từ 1/3 tốc độ tối đa trở lên còn 0,5°
Lệch song song cho phép, Tsubaki	2% bước xích ở tốc độ thấp; 1% từ 1/3 tốc độ tối đa trở lên
Nhiệt độ môi trường theo công suất danh định, Tsubaki	Khoảng −9 đến 60 °C (15 đến 140 °F)
Mô-men cho phép dưới 50 v/ph, Tsubaki	217 N·m (4012) đến 8.780 N·m (10020)
Tốc độ tối đa khuyến nghị, Martin	5.000 v/ph (4012, 4016); 3.000 v/ph (6018); 2.000 v/ph (8018); 1.800 v/ph (10020); 1.200 v/ph (12022)
Đường kính lỗ tối đa d max có rãnh then, Martin	22,2 mm (4012) đến 155,6 mm (12022)
Khối lượng bộ lỗ định cỡ, Martin	0,2 kg (4012) đến khoảng 25 kg (12022)
Hệ số làm việc, Tsubaki	1,0 đến 3,0 tùy tải và nguồn động lực; cộng 0,5 nếu chạy 8 đến 16 giờ/ngày, cộng 1,0 nếu từ 16 giờ/ngày trở lên
Bôi trơn, Tsubaki	Mỡ NLGI cấp 1 hoặc 2; thay mỡ lần đầu sau 1.000 giờ (trên 1/2 tốc độ tối đa) hoặc 2.000 giờ (dưới 1/2), các lần sau cách 2.000 hoặc 4.000 giờ
Lượng mỡ nạp theo vỏ che, Tsubaki	Vỏ 40: 73 g; vỏ 50: 145 g; vỏ 60: 322 g; vỏ 80: 640 g; vỏ 100: 1,36 kg
Mô-men tối đa khi dùng bạc côn QD, Tsubaki	Bạc JA 113 N·m; SH 395 N·m; SK 791 N·m; SF 1.243 N·m

Bảng tra cỡ khớp nối xích 4012 đến 12022

Bảng thứ nhất có 13 cỡ theo catalogue Martin, chia theo mã xích 40, 50, 60, 80, 100 và 120; bước xích suy từ mã xích ANSI.

Mã cỡ (Martin)	Bước xích (mm)	d max lỗ có rãnh then (mm)	d min lỗ phôi (mm)	Tốc độ tối đa (v/ph)	Chiều dài L (mm)	Đường kính ngoài D (mm)	Khối lượng bộ (kg)	Vỏ che D x W (mm)
4012	12,7	22,2	Không công bố	5.000	64	61	0,2	nhôm 101,6x50,8; nhựa 101,6x58,8
4016	12,7	33,4	11,1	5.000	64	77	0,4	nhôm 101,6x50,8; nhựa 101,6x58,8
5016	15,875	42,9	15,9	4.000	83	96	0,7	nhôm 130,2x60,3; nhựa 130,2x66,7
5018	15,875	50,8	15,9	3.600	95	106	1,1	nhôm 130,2x60,3; nhựa 130,2x66,7
6018	19,05	61,9	19,0	3.000	106	127	2,2	nhôm 161,9x74,6; nhựa 161,9x80,4
6020	19,05	69,8	25,4	2.500	113	140	2,4	nhôm 161,9x74,6; nhựa 161,9x80,4
6022	19,05	76,2	28,6	2.500	119	151	3,5	nhôm 208,0x101,6; nhựa 208,0x101,6
8018	25,4	79,4	28,6	2.000	135	169	4,3	nhôm 208,0x101,6; nhựa 208,0x101,6
8020	25,4	90,5	28,6	2.000	140	185	6,1	nhôm 208,0x101,6; nhựa 208,0x101,6
10018	31,75	98,4	38,1	1.800	158	212	8,3	nhôm 238,1x150,8; nhựa 238,1x150,8
10020	31,75	117,5	38,1	1.800	177	232	11,3	nhôm 257,2x133,4; nhựa 257,2x133,4
12018	38,1	119,1	38,1	1.500	200	254	12,7	nhôm 288,9x187,3; nhựa 288,9x187,3
12022	38,1	155,6	50,8	1.200	225	302	24,9	nhôm 336,6x201,6; nhựa 336,6x201,6

Bảng thứ hai chỉ có số của Tsubaki: mô-men ở dưới 50 v/ph của 9 cỡ, từ 217 N·m (4012) đến 8.780 N·m (10020). Hai hãng là hai bảng riêng.

Mã cỡ (Tsubaki)	Bước xích (mm)	Mô-men cho phép dưới 50 v/ph (N·m)
4012	12,7	217
4016	12,7	386
5016	15,875	735
5018	15,875	931
6018	19,05	1.750
6020	19,05	2.019
8018	25,4	3.880
8020	25,4	4.635
10020	31,75	8.780

Báo giá khớp nối xích

Giá khớp nối xích phụ thuộc mã cỡ, đường kính lỗ khoan, loại vỏ che, số lượng và yêu cầu CO/CQ. Gửi mã cỡ hoặc ảnh khớp cũ qua Zalo để nhận báo giá theo bộ.

Đặt khớp nối xích theo mã cỡ, cỡ trục hoặc công suất

Đọc mã in trên nhông hoặc vỏ (4012, 6018, 8018), đo đường kính hai đầu trục và rãnh then, ghi công suất, tốc độ quay rồi gửi ảnh qua Zalo. Kho khoan lỗ trục, xẻ rãnh then theo yêu cầu; có CO/CQ, xuất VAT, giao toàn quốc.

Cách chọn khớp nối xích theo mô-men, hệ số làm việc và tốc độ

Công suất tính chọn bằng công suất truyền nhân hệ số làm việc 1,0 đến 3,0 (tải đều: 1,0; va đập vừa: 1,5; đảo chiều: 2,0). Chọn cỡ nhỏ nhất chứa được cả hai trục; tải đảo chiều, va đập hoặc rung thì lên một cỡ (Martin). Trục lớn hơn d max của cỡ (22,2 mm ở 4012, 61,9 mm ở 6018) thì lên cỡ lớn hơn.

Lỗi thường gặp ở khớp nối xích và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Xích mòn, kêu	Thiếu dầu hoặc dùng dầu khác loại hãng khuyến cáo	Nạp đúng loại dầu hãng đề xuất, đóng kín vỏ che
Nhông mòn lệch	Lệch trục vượt giới hạn	Canh lại trục trong giới hạn 0,1° và 0,5% bước xích của JAC
Xích đứt	Quá tải hoặc nhiệt độ môi trường vượt giới hạn	Giảm tải hoặc chọn cỡ lớn hơn

Số liệu trên trang theo catalogue và datasheet của Tsubaki, Martin Sprocket; tiêu chuẩn tham chiếu: ISO 286-2 (dung sai lỗ trục H7), DIN 6885-1 (rãnh then).
