Cao su khớp nối chốt N-EUPEX: buffer NBR, NR, HNBR cho 23 cỡ từ 58 đến 710

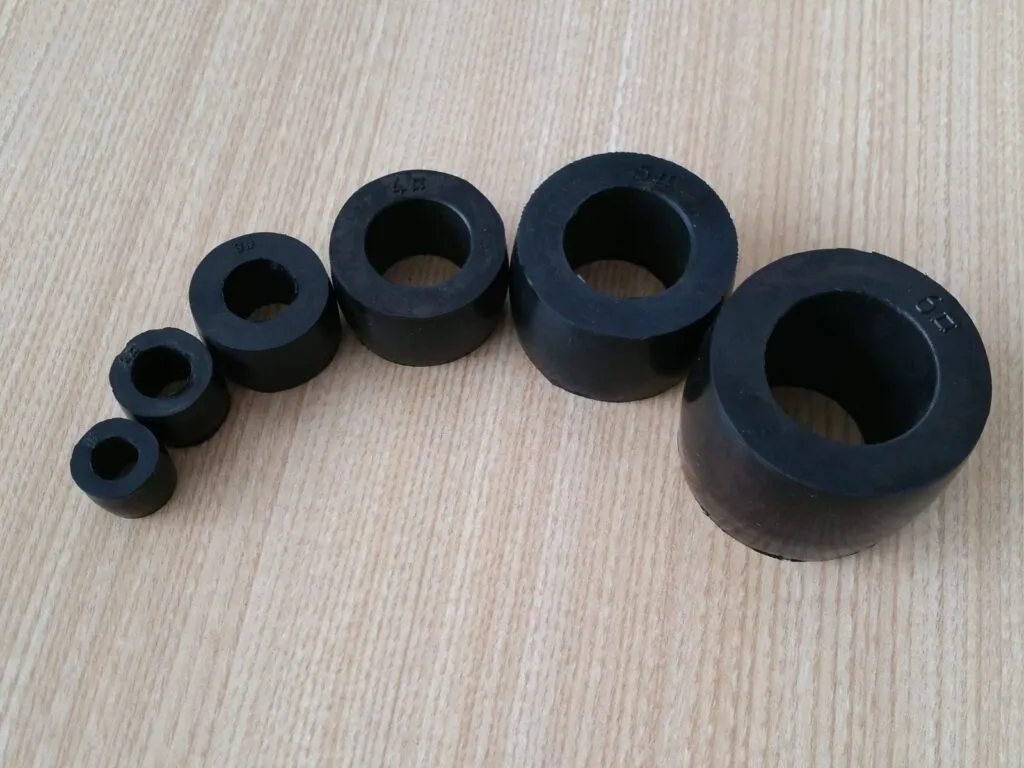

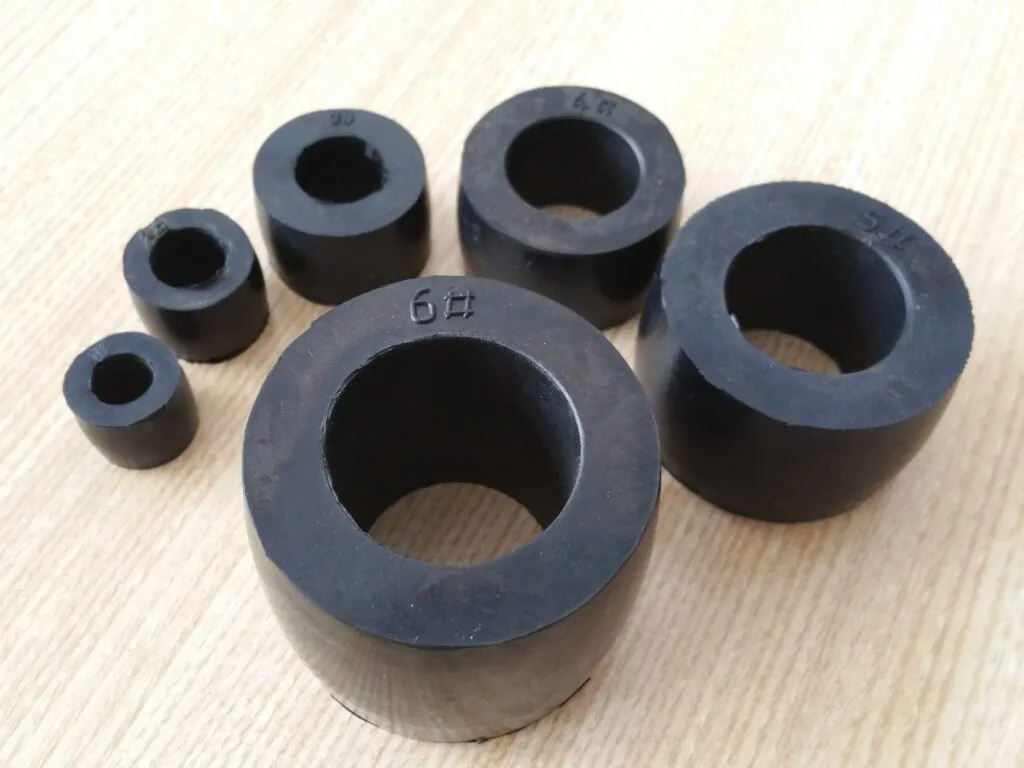

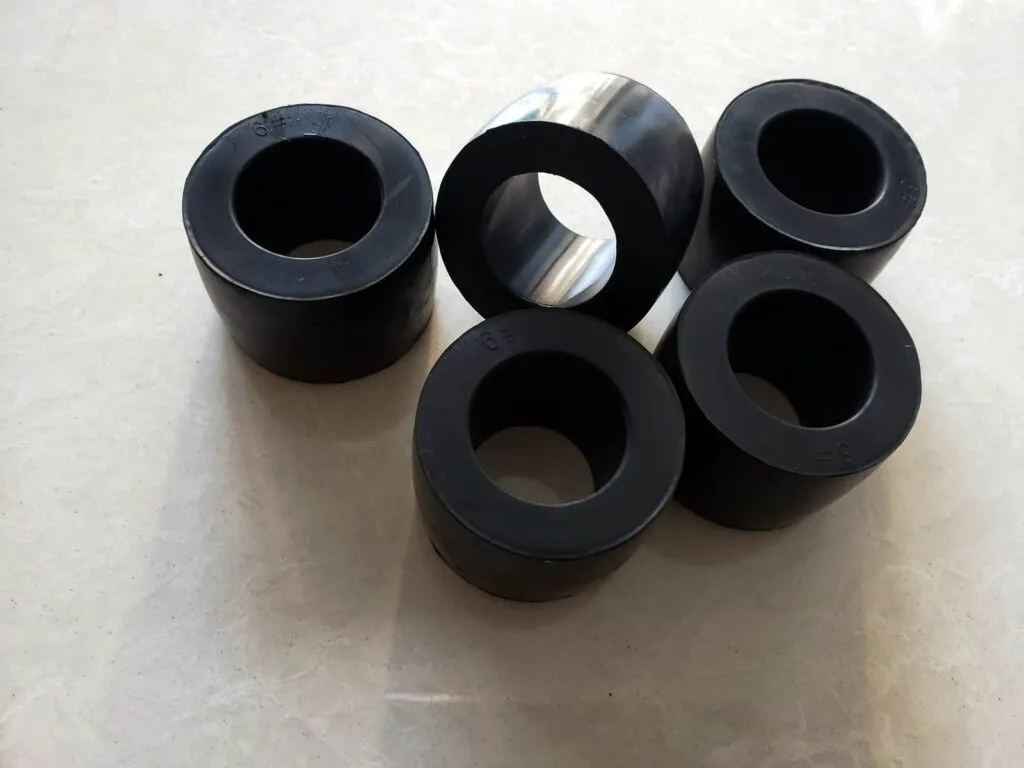

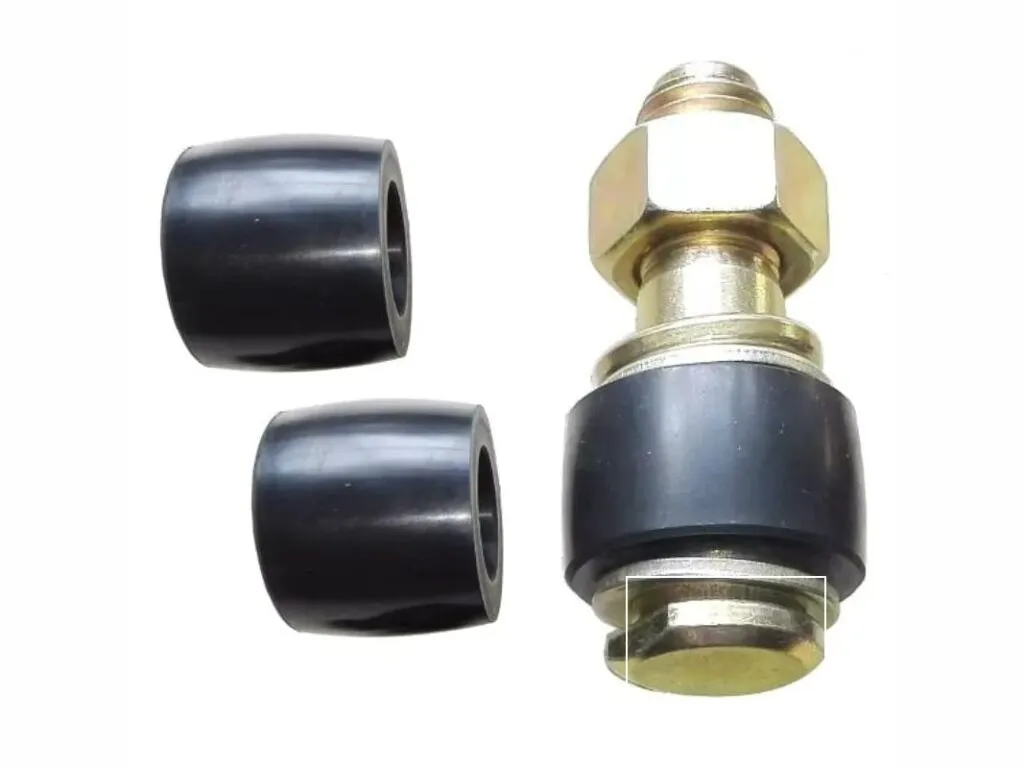

Cao su khớp nối chốt (buffer N-EUPEX, vòng đệm cao su chốt Flender) là buffer NBR hình trụ lắp lên chốt thép của khớp nối Flender N-EUPEX. Dải gồm 23 cỡ từ 58 đến 710, mô-men danh định 12 đến 93.500 Nm, nhiệt độ làm việc -60 đến +100 °C tùy họ vật liệu.

Cao su khớp nối chốt là gì, khác đệm hoa mai Rotex và HRC thế nào

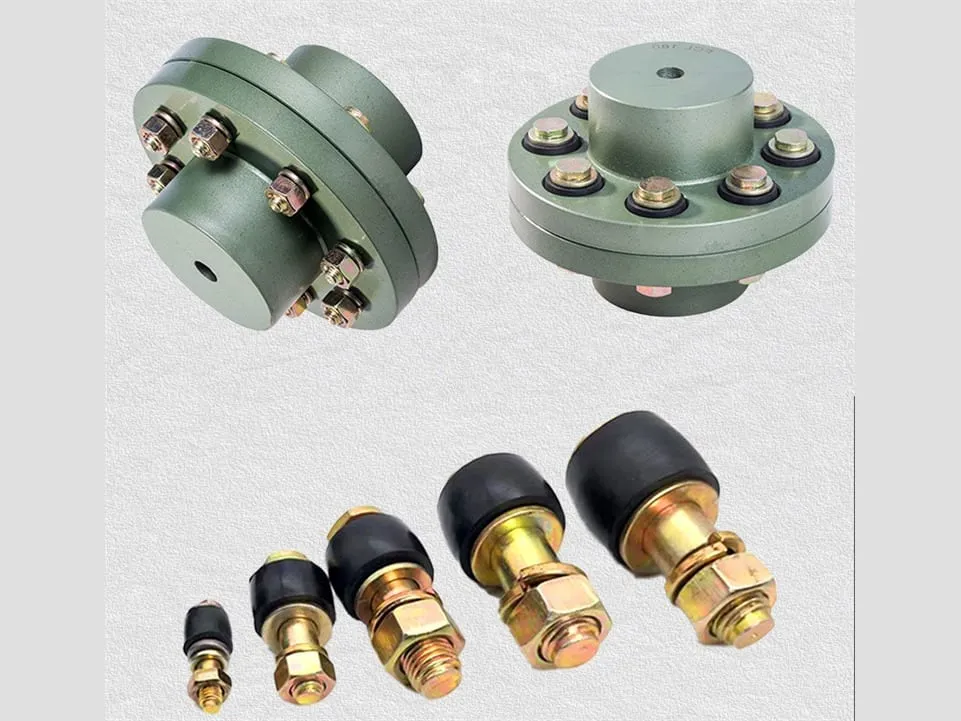

Cao su khớp nối chốt truyền mô-men qua chốt thép và buffer, còn đệm hoa mai truyền lực qua vấu của khớp vấu. Vì vậy buffer N-EUPEX không thay được đệm Rotex hay cao su khớp nối HRC, và ngược lại. Khớp RUPEX (chốt và ống lót) và N-EUPEX DS cũng dễ lẫn. Cả nhóm thuộc danh mục cao su khớp nối.

Các loại cao su khớp nối chốt theo vật liệu và độ cứng

• NBR 80 ShA đen, tiêu chuẩn: loại thường dùng, -50 đến +80 °C.
• NBR 80 ShA xanh lá, cách điện: dùng khi cần cách điện, -30 đến +80 °C.
• NBR 65 ShA (mềm, chấm xanh lá): giảm chấn nhiều hơn, mô-men thấp hơn; cỡ 280 là 2.700 Nm.
• NBR 90 ShA (cứng, chấm tím đỏ): loại cứng, -50 đến +80 °C.
• NR cao su tự nhiên chịu lạnh (chấm trắng): -60 đến +50 °C.
• HNBR chịu nhiệt cao (chấm đỏ): -10 đến +100 °C.

Thông số kỹ thuật cao su khớp nối chốt N-EUPEX

Họ N-EUPEX có mô-men danh định 12 đến 93.500 Nm, vận tốc vòng tối đa 66 m/s. Bảng ghi mô-men, tốc độ, độ lệch cỡ 280 và giới hạn nhiệt từng vật liệu buffer.

Thông số	Giá trị
Dải cỡ	58, 68, 80, 95, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350, 400, 440, 480, 520, 560, 610, 660, 710 (23 cỡ)
Dải mô-men danh định	12 đến 93.500 Nm
Cỡ 280: mô-men danh định	65 ShA 2.700 Nm; 80 ShA 5.500 Nm; HP 7.400 Nm
Cỡ 280: mô-men tối đa	65 ShA 8.100 Nm; 80 ShA và HP 18.500 Nm
Cỡ 280: tốc độ tối đa	3.000 vòng/phút
Cỡ 280: lệch hướng kính, lệch góc (1.500 vòng/phút)	0,4 mm; 0,08 độ
Vận tốc vòng tối đa	66 m/s
Nhiệt độ môi trường theo họ khớp	N-EUPEX -60 đến +100 °C; N-EUPEX DS -30 đến +80 °C
Buffer NBR đen 80 ShA	-50 đến +80 °C
Buffer NBR xanh lá (cách điện) 80 ShA	-30 đến +80 °C
Buffer NR chịu lạnh (chấm trắng) 80 ShA	-60 đến +50 °C
Buffer HNBR (chấm đỏ) 80 ShA	-10 đến +100 °C
Hệ số nhiệt FT với NBR	1,0

Bảng tra cỡ N-EUPEX 58 đến 710

Bảng có 23 dòng cho 23 cỡ N-EUPEX, mô-men danh định 80 ShA từ 28 đến 71.000 Nm. Mỗi dòng ghi mô-men danh định (TKN), mô-men tối đa (TKmax), độ lệch cho phép và tốc độ tối đa.

Cỡ	TKN 65 ShA (Nm)	TKN 80 ShA (Nm)	TKN HP (Nm)	TKmax 65 ShA (Nm)	TKmax 80 ShA và HP (Nm)	Lệch hướng kính (mm)	Lệch góc (độ)	Tốc độ tối đa (vòng/phút)
N-EUPEX 58	12	28	34	36	85	0,2	0,15	Không công bố
N-EUPEX 68	23	48	58	69	145	0,2	0,15	7.200
N-EUPEX 80	40	85	120	120	300	0,2	0,12	6.300
N-EUPEX 95	69	140	200	207	500	0,2	0,12	5.800
N-EUPEX 110	110	225	325	330	812	0,2	0,10	6.300
N-EUPEX 125	165	345	490	495	1.225	0,25	0,10	6.100
N-EUPEX 140	250	500	700	750	1.750	0,25	0,10	5.800
N-EUPEX 160	385	840	1.200	1.150	3.000	0,3	0,10	5.100
N-EUPEX 180	600	1.250	1.750	1.800	4.375	0,3	0,10	4.500
N-EUPEX 200	935	1.950	2.650	2.800	6.625	0,3	0,09	4.000
N-EUPEX 225	1.380	2.300	3.400	4.150	8.500	0,35	0,09	3.600
N-EUPEX 250	1.930	3.900	5.500	5.800	13.750	0,35	0,08	3.300
N-EUPEX 280	2.700	5.500	7.400	8.100	18.500	0,4	0,08	3.000
N-EUPEX 315	3.850	7.100	9.350	11.550	23.375	0,4	0,08	2.600
N-EUPEX 350	5.335	10.800	13.000	16.000	32.500	0,5	0,08	2.400
N-EUPEX 400	7.150	14.000	18.000	21.450	45.000	0,5	0,08	2.000
N-EUPEX 440	9.350	19.000	25.000	28.050	62.500	0,6	0,08	1.900
N-EUPEX 480	11.550	25.100	33.000	34.650	82.500	0,6	0,07	1.800
N-EUPEX 520	14.630	32.400	42.000	43.890	105.000	0,65	0,07	1.500
N-EUPEX 560	20.130	39.000	50.600	60.390	126.500	0,65	0,07	1.500
N-EUPEX 610	26.400	49.000	63.800	79.200	159.500	0,75	0,07	1.300
N-EUPEX 660	33.990	63.000	79.000	101.970	197.500	0,8	0,07	1.200
N-EUPEX 710	42.900	71.000	93.500	128.700	233.750	0,9	0,07	1.100

Cột tốc độ tính cho kiểu A với buffer 80 ShA.

Báo giá cao su khớp nối chốt

Giá phụ thuộc vật liệu và độ cứng buffer, cỡ khớp, số lượng bộ và yêu cầu CO, CQ. Gửi cỡ in trên moay-ơ và ảnh buffer cũ qua Zalo để nhận báo giá theo đơn.

Đặt buffer theo cỡ khớp

Buffer là hàng tiêu chuẩn Flender theo cỡ, không cắt theo bản vẽ. Trước khi đặt, đối chiếu số cỡ in trên moay-ơ (ví dụ 280), đọc chấm màu trên buffer cũ, rồi gửi ảnh qua Zalo. Kho nhận yêu cầu CO, CQ, xuất hóa đơn VAT và giao toàn quốc. Khớp đang dùng loại chốt khác có thể xem tại khớp nối chốt.

Cách chọn cao su khớp nối chốt theo mô-men, nhiệt độ và môi trường

Chọn cỡ theo mô-men danh định nhân hệ số làm việc FB và hệ số nhiệt FT; với NBR, FT là 1,0. Cần giảm chấn nhiều thì dùng 65 ShA, mô-men cao thì 80 ShA hoặc HP, tải rất cứng thì 90 ShA. Môi trường cần cách điện dùng buffer xanh lá, lạnh đến -60 °C dùng NR, nóng đến 100 °C dùng HNBR.

Lỗi thường gặp ở cao su khớp nối chốt và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Buffer mòn nhanh một phía	Lệch trục vượt hướng kính 0,4 mm (cỡ 280)	Căn chỉnh laser, thay đủ bộ buffer
Buffer cứng, nứt	Nhiệt vượt giới hạn vật liệu (NBR 80 °C)	Chuyển HNBR (đến 100 °C)
Rơ, gõ	Buffer mòn, chốt lỏng	Thay buffer, siết chốt

Số liệu trên trang theo catalogue và datasheet của Flender.
