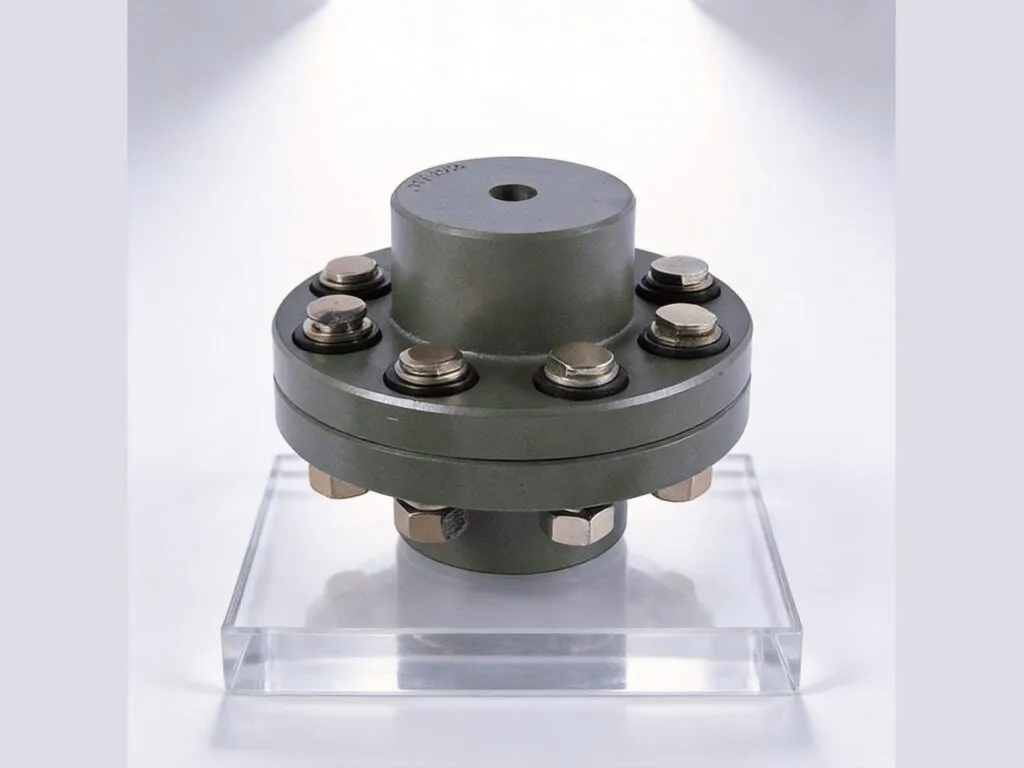

Khớp nối chốt cao su (pin coupling) Fenner HRC 70 đến 280, N-EUPEX

Khớp nối chốt (pin coupling, khớp nối HRC, đệm hoa mai) truyền mô-men qua các chốt và đệm cao su đặt giữa hai mặt bích. Dòng Fenner HRC có 8 cỡ từ HRC 70 (31 N·m) đến HRC 280 (3.150 N·m), lắp bạc côn TLB 1008 đến 3525.

Khớp nối chốt là gì, khác khớp nối răng cao su và khớp nối lốp thế nào

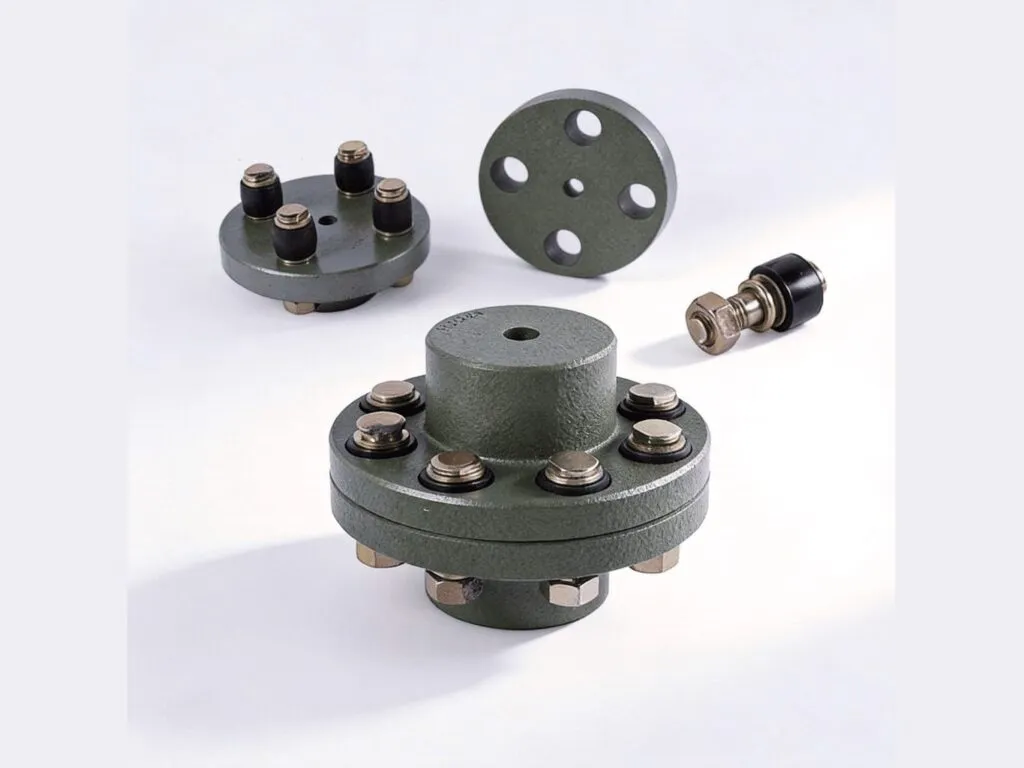

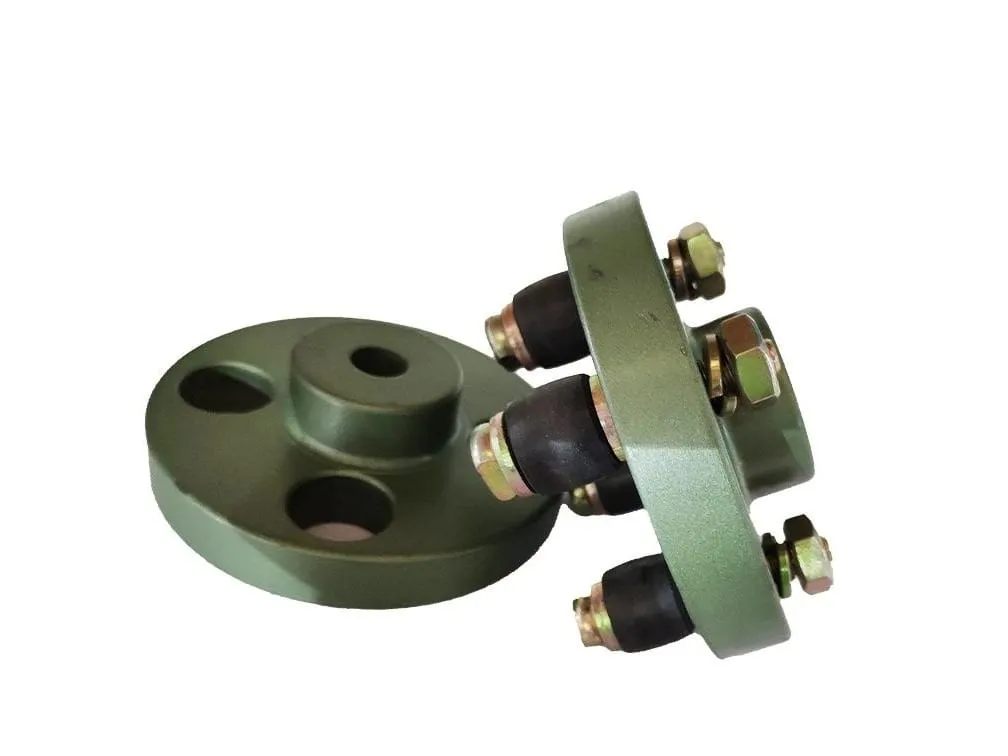

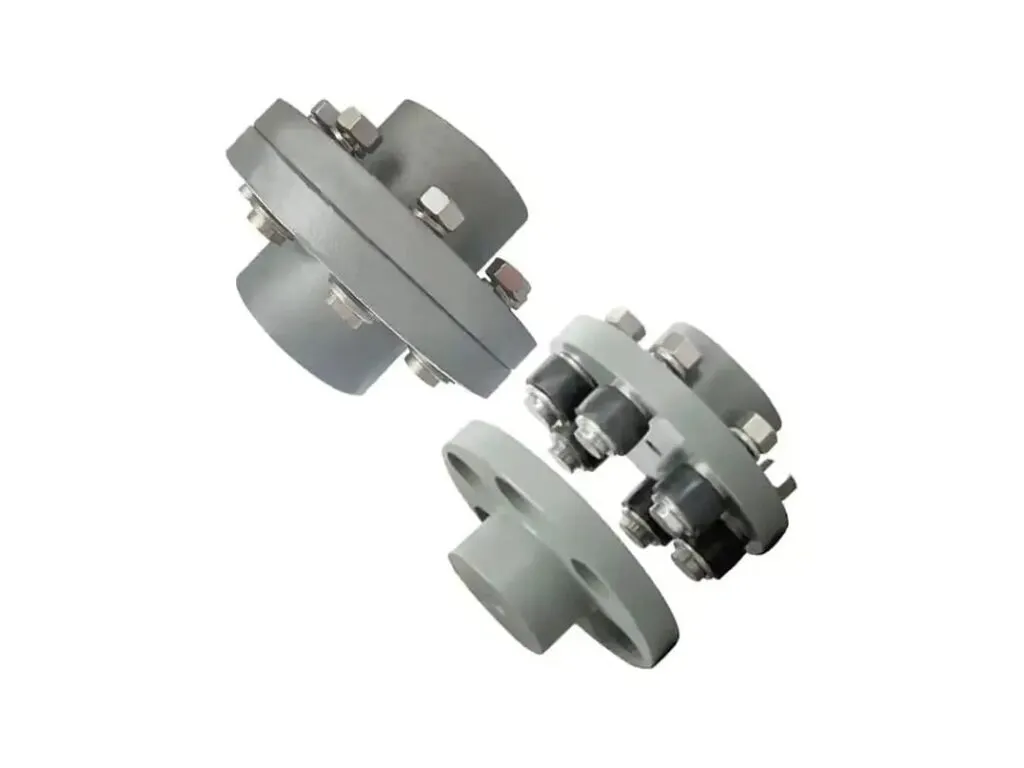

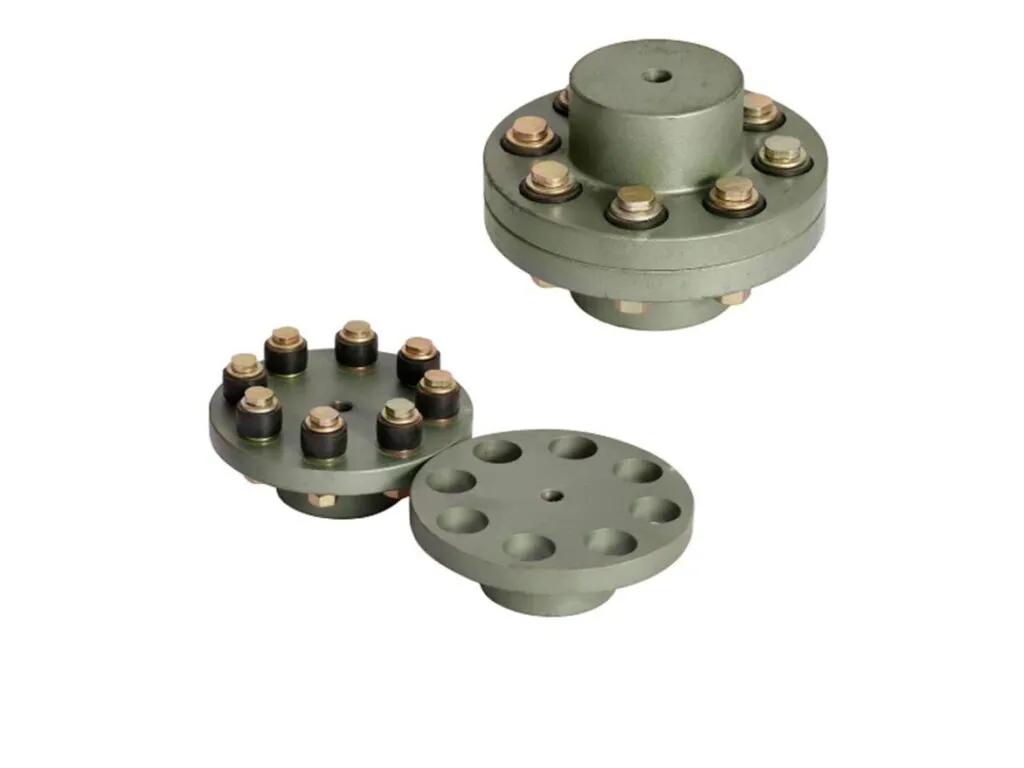

Khớp nối chốt có phần tử đàn hồi là chốt hoặc đệm riêng lẻ, hỏng cái nào thay cái đó. Khớp răng cao su Rotex dùng một vành răng liền, còn khớp nối lốp dùng vòng cao su liền khối. Toàn bộ dòng nằm trong nhóm khớp nối trục của kho.

Các loại khớp nối chốt theo hãng và kiểu lắp

Kho nhập hai họ, chia tiếp theo kiểu kẹp trục và phanh.

• Fenner HRC: đệm hoa mai, 8 cỡ HRC 70 đến 280, lắp bạc côn TLB, có loại F, H và B.
• Flender N-EUPEX PIN: chốt cao su, cỡ 280 có 9 kiểu AT, BT, F, G, K, L, M, DBD, EBD.
• Kiểu AT / BT: AT gồm 3 phần, BT gồm 2 phần, kẹp bằng bầu côn, an toàn khi có sự cố.
• Kiểu F / G: F 3 phần, G 2 phần, có trục trung gian.
• Kiểu K / L: K 3 phần, L 2 phần, có tang phanh theo yêu cầu.
• Kiểu M, DBD, EBD: M có mặt bích theo SAE J620d; DBD 3 phần và EBD 2 phần có đĩa phanh.

Thông số kỹ thuật khớp nối chốt

Dòng Fenner HRC truyền từ 31 N·m đến 3.150 N·m, trục từ 9 mm đến 90 mm, theo 8 cỡ HRC 70 đến 280.

Thông số	Giá trị
Mô-men danh định HRC	31 N·m (HRC 70) đến 3.150 N·m (HRC 280)
Công suất tại 100 v/ph	0,33 kW (HRC 70) đến 33,0 kW (HRC 280)
Bạc côn TLB	1008 (HRC 70) đến 3525 (HRC 280)
Trục tối đa dùng bạc TLB	25 mm (HRC 70) đến 90 mm (HRC 280)
Trục tối thiểu	9 mm (HRC 70) đến 35 mm (HRC 280)
Kích thước A	69 mm (HRC 70) đến 275 mm (HRC 280)
Kích thước B	60 mm (HRC 70) đến 206 mm (HRC 280)
Kích thước E	31 mm (HRC 70) đến 119 mm (HRC 280)
Kích thước G	18,0 mm (HRC 70) đến 74,5 mm (HRC 280)
HRC 150	600 N·m; 6,28 kW tại 100 v/ph; bạc TLB 2012
HRC 230	2.000 N·m; 20,9 kW tại 100 v/ph; bạc TLB 3020
Kiểu N-EUPEX 280	9 kiểu: AT, BT, F, G, K, L, M, DBD, EBD

Bảng tra cỡ Fenner HRC 70 đến 280

Bảng có 8 dòng, mỗi dòng một cỡ HRC từ 70 đến 280, kèm mô-men, công suất, bạc TLB, dải trục và kích thước lắp.

Mã	Mô-men danh định (N·m)	Công suất tại 100 v/ph (kW)	Bạc TLB (mã)	Trục tối thiểu (mm)	Trục tối đa (mm)	A (mm)	B (mm)	E (mm)	G (mm)
HRC 70	31	0,33	1008	9	25	69	60	31	18,0
HRC 90	80	0,84	1108	9	28	85	70	32	22,5
HRC 110	160	1,68	1210	11	32	112	100	45	29,0
HRC 130	315	3,30	1610	14	42	130	105	50	36,0
HRC 150	600	6,28	2012	14	50	150	115	62	40,0
HRC 180	950	9,95	2517	16	60	180	125	77	49,0
HRC 230	2.000	20,90	3020	25	75	225	155	99	59,5
HRC 280	3.150	33,00	3525	35	90	275	206	119	74,5

Số trong mã HRC là cỡ vỏ; bạc TLB đi kèm quyết định đường kính trục tối đa, ví dụ TLB 1210 nhận trục đến 32 mm. Công suất ở tốc độ khác bằng công suất tại 100 v/ph nhân tốc độ chia 100.

Báo giá khớp nối chốt

Giá khớp nối chốt phụ thuộc hãng, cỡ HRC hoặc kiểu N-EUPEX, số lượng và yêu cầu CO/CQ. Kho báo giá theo từng đơn sau khi nhận mã hoặc cỡ trục, giá chưa gồm VAT 8%, đơn nhiều bộ có mức riêng.

Đặt khớp nối chốt theo mã và cỡ trục

Mã HRC hoặc N-EUPEX in trên thân khớp cũ hoặc trên đệm; chưa đọc được mã thì đo đường kính hai trục và rãnh then rồi gửi ảnh qua Zalo. Kho khoan lỗ trục trong khoảng trục tối thiểu đến tối đa của cỡ đã chọn, có CO/CQ, xuất hóa đơn VAT, giao toàn quốc. Bộ đệm thay thế xem ở cao su khớp nối chốt và đệm hoa mai.

Cách chọn cỡ HRC theo mô-men và cỡ trục

Chọn cỡ có mô-men danh định lớn hơn tải nhân hệ số làm việc, rồi kiểm bạc TLB có nhận đủ đường kính trục hay không. Bơm và quạt nhỏ hợp HRC 90 (80 N·m), băng tải và máy trộn hợp HRC 150 (600 N·m), máy nén và hộp số lớn hợp HRC 230 (2.000 N·m). Hệ có bánh phanh chọn N-EUPEX kiểu K, L, DBD hoặc EBD. Trục cần giữ chặt không qua bạc TLB thì dùng khóa trục côn.

Lỗi thường gặp ở khớp nối chốt và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Đệm hoa mai nứt, vỡ	Quá tải hoặc lệch trục	Thay bộ đệm, canh lại trục
Bạc côn lỏng	Siết vít không đủ	Siết lại theo mô-men hãng
Kêu khi khởi động	Mòn rãnh đệm	Thay đệm toàn bộ

Số liệu trên trang theo catalogue và datasheet của Flender; tiêu chuẩn tham chiếu: ISO 286-2 (dung sai lỗ trục H7), DIN 6885-1 (rãnh then).
