Khớp nối bowex KTR trọn bộ răng cong, mô-men 10 đến 2.500 Nm

Khớp nối bowex (khớp nối răng vỏ nhựa của KTR, Đức) gồm hai moay-ơ kim loại và một vỏ nylon cắm giữa. Hãng có 12 cỡ từ M-14 đến I-125, mô-men 10 đến 2.500 Nm, lỗ trục tối đa 15 đến 125 mm, làm việc từ -25 đến +100 °C mà không cần bảo trì.

Khớp nối bowex là gì, khác khớp răng vỏ thép GEARex thế nào

Khớp răng cong này có vỏ nylon nhẹ cắm dọc trục giữa hai moay-ơ, không bôi trơn. Khớp GEARex dùng vỏ thép, còn khớp nối rotex truyền lực qua đệm đàn hồi. Kho có thêm khớp nối răng vỏ thép cho tải nặng, thuộc nhóm khớp nối răng.

Các loại khớp nối bowex theo kết cấu và dải mô-men

BoWex chia theo kết cấu vỏ và tải truyền, từ 5 Nm ở dòng junior đến 8.400 Nm ở các biến thể đặc biệt. Chọn nhóm trước rồi mới chọn cỡ.

• BoWex junior: nylon toàn phần, 2 hoặc 3 phần, 5 đến 12 Nm.
• BoWex M: tiêu chuẩn, thép không gỉ hoặc thép với vỏ nylon, 10 đến 380 Nm.
• BoWex M-C: vỏ PA gia cường sợi carbon, 15 đến 1.000 Nm.
• BoWex I: tải nặng, vỏ ống tròn một mảnh, 700 đến 2.500 Nm.
• BoWex AS, Special-I, SD, SD1, SG, SSR, GT, ZR, HEW Compact: biến thể tháo nhanh, trượt, phớt chắn bụi, vòng Seeger, vỏ chia đôi, nối khoảng cách xa, 10 đến 8.400 Nm.
• BoWex thép không gỉ: trục hub thép không gỉ, 140 Nm.

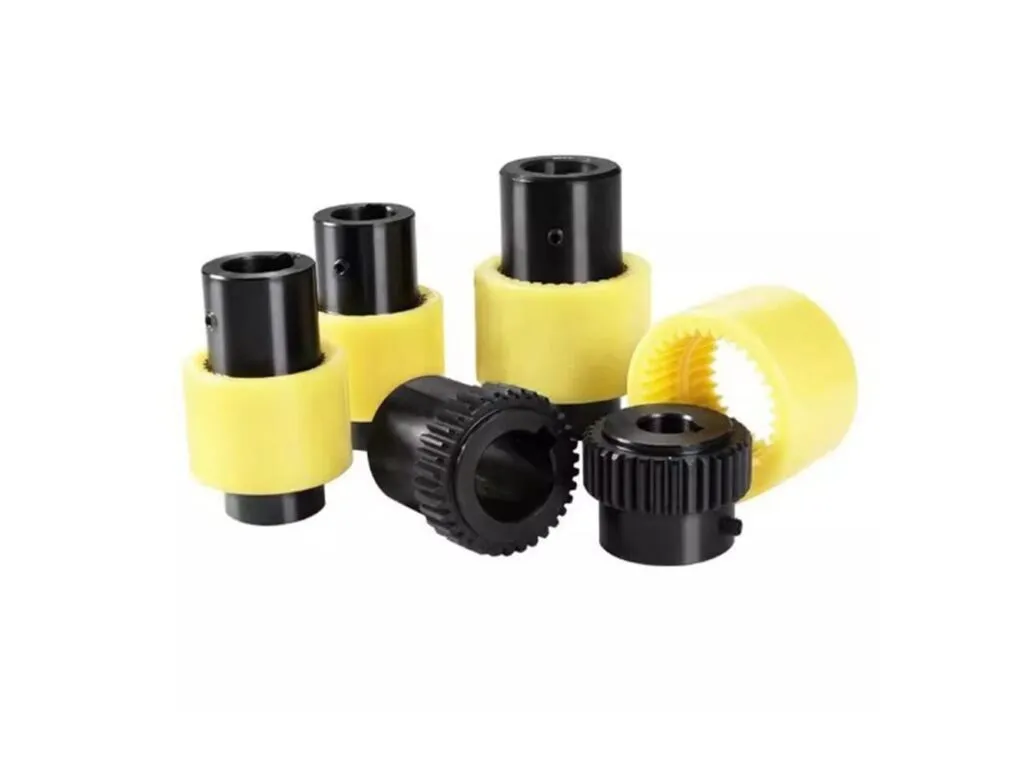

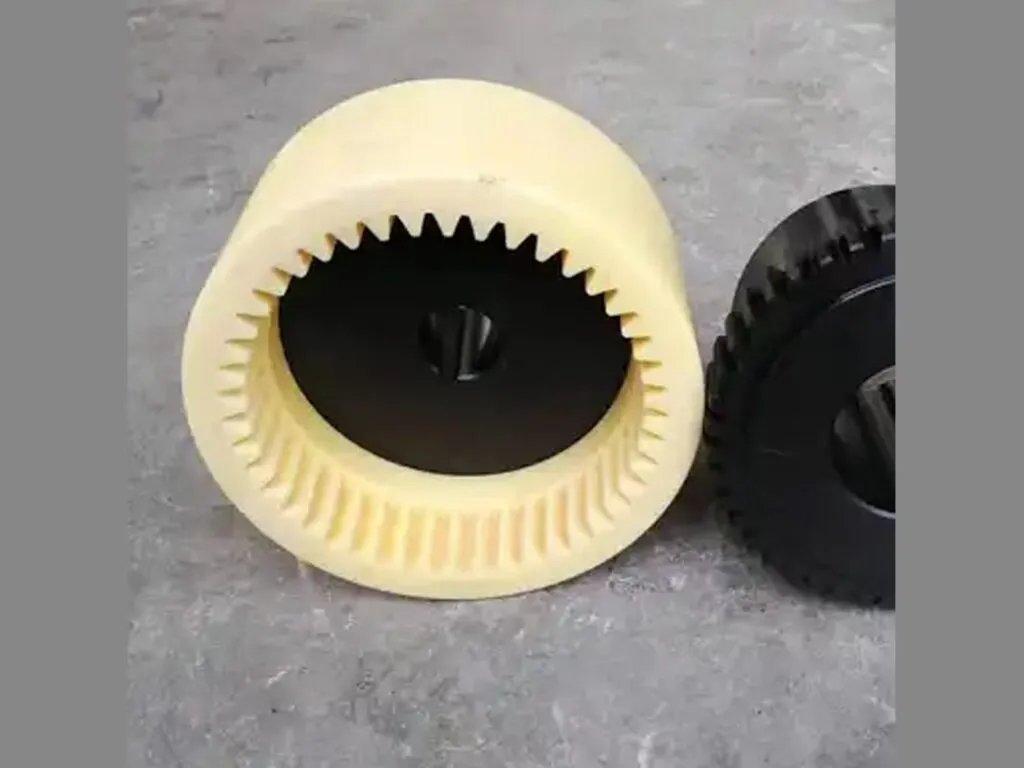

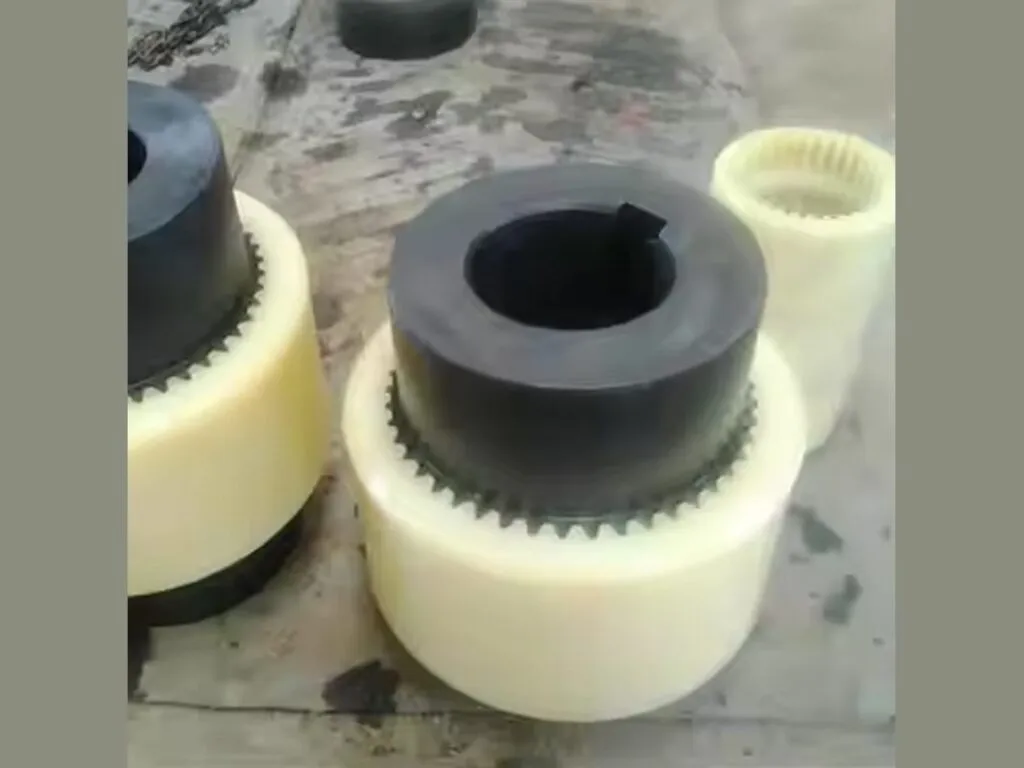

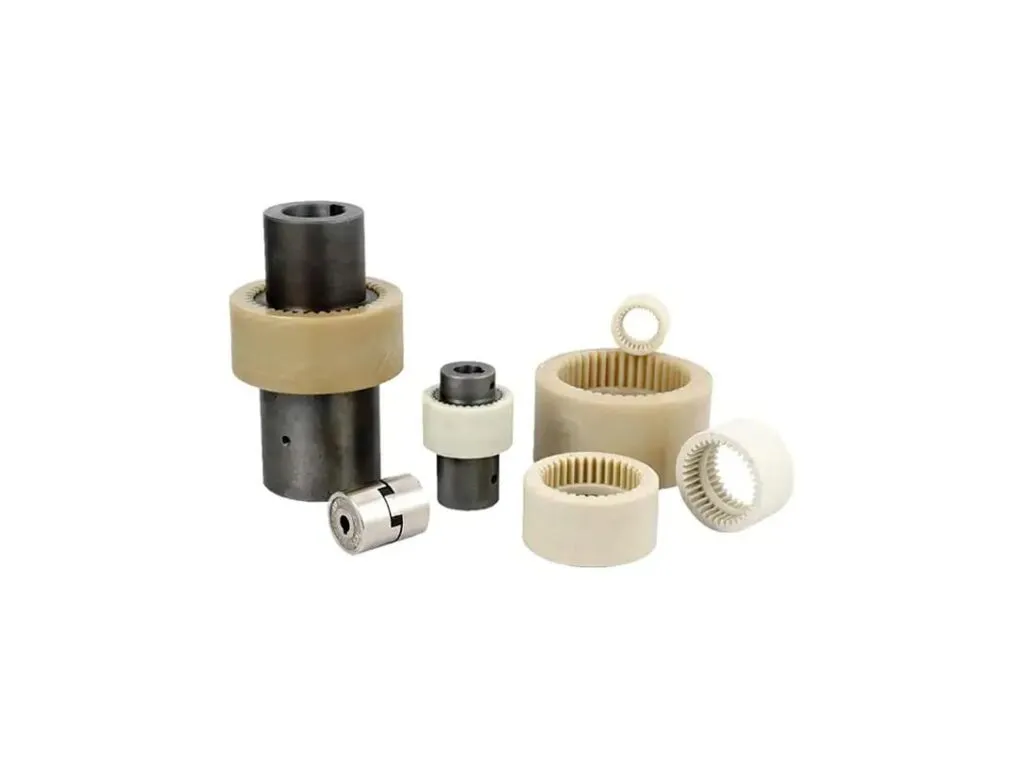

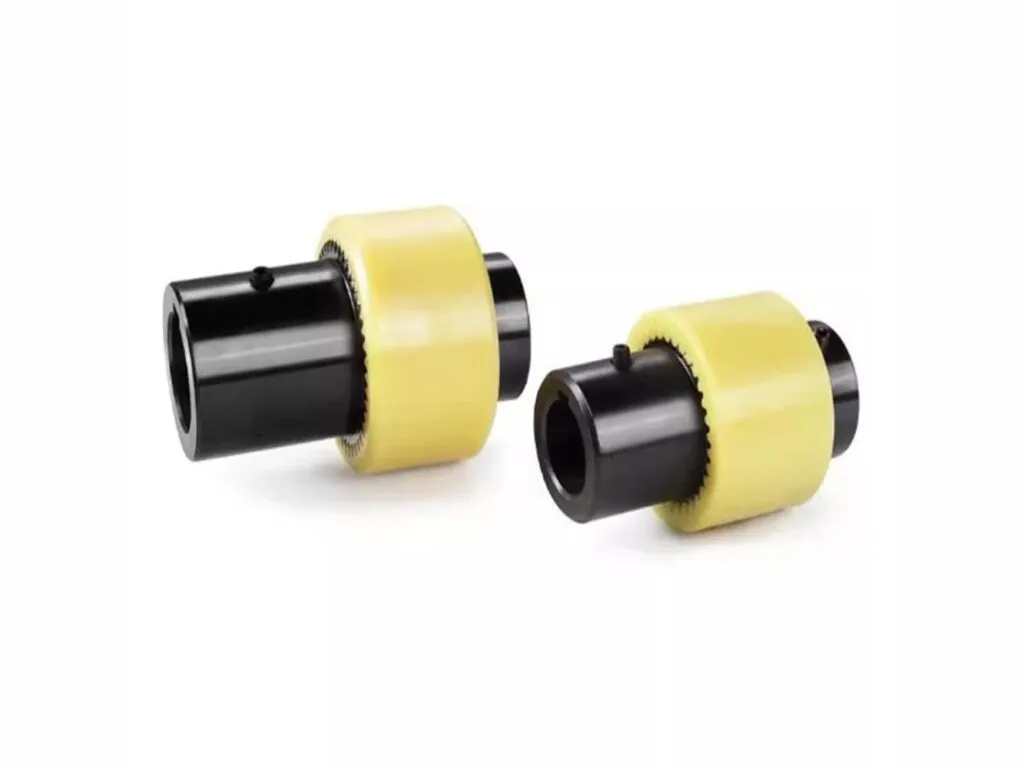

Vỏ mòn thay riêng được, xem vỏ nhựa bowex.

Thông số kỹ thuật khớp nối bowex

Khớp nối bowex làm việc từ -25 đến +100 °C, mô-men 5 đến 2.500 Nm tùy nhóm, lỗ trục tối đa 15 đến 125 mm. Lỗ dung sai H7, rãnh then DIN 6885 tờ 1 JS9.

Thông số	Giá trị
Cấu tạo	hai moay-ơ (thép bột hoặc thép) và vỏ nylon; M là 3 phần, junior là 2 hoặc 3 phần
Nhiệt độ làm việc	-25 đến +100 °C
Mô-men BoWex junior	5 đến 12 Nm
Mô-men BoWex M	10 đến 380 Nm
Mô-men BoWex M-C	15 đến 1.000 Nm
Mô-men BoWex I	700 đến 2.500 Nm
Lỗ trục tối đa M-14, M-65, I-125	15, 65, 125 mm
Chiều dài khớp L: M-14, M-65, I-125	50, 114, 290 mm
Khoảng hở E, M-14 đến M-48	4 mm (I-80: 6 mm; I-100: 8 mm; I-125: 10 mm)
Dung sai lỗ và then	lỗ H7, rãnh then DIN 6885 tờ 1 JS9
Vít chặn	có sẵn trong bộ
ATEX	đạt EC 94/9/EC (loại M-C đến M-65C)

Bảng tra cỡ BoWex M và I theo mô-men và lỗ trục

Bảng có 13 dòng: nhóm junior, các cỡ M-14 đến M-65 và ba cỡ tải nặng I-80, I-100, I-125. Lỗ trục tối đa 15 đến 125 mm, chiều dài khớp 50 đến 290 mm.

Cỡ	TKN (Nm)	TKmax (Nm)	TKW (Nm)	Lỗ trục tối đa (mm)	Chiều dài khớp L (mm)	Dài moay-ơ l1, l2 (mm)	Dài sleeve LH (mm)	Ø moay-ơ D (mm)	Ø sleeve DH (mm)	Số răng
BoWex junior	5 đến 12	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố
BoWex M-14	10	30	5	15	50	23	37	25	40	20
BoWex M-19	16	48	8	20	54	25	37	32	47	24
BoWex M-24	20	60	10	24	56	26	41	36	53	28
BoWex M-28	45	135	23	28	84	40	46	44	65	34
BoWex M-32	60	180	30	32	84	40	48	50	75	40
BoWex M-38	80	240	40	38	84	40	48	58	83	44
BoWex M-42	100	300	50	42	88	42	50	65	92	50
BoWex M-48	140	420	70	48	104	50	50	68	95	50
BoWex M-65	380	1.140	190	65	114	55	68	96	132	42
BoWex I-80	700	2.100	350	85	186	90	93	124	178	46
BoWex I-100	1.200	3.600	600	100	228	110	102	152	210	48
BoWex I-125	2.500	7.500	1.250	125	290	140	134	192	270	54

TKmax bằng 3 lần TKN, TKW bằng một nửa TKN.

Báo giá khớp nối bowex

Giá khớp nối bowex phụ thuộc nhóm (M, M-C, I hoặc junior), cỡ, lỗ trục gia công, số lượng và yêu cầu CO, CQ. Kho báo giá theo từng mã sau khi nhận mã khớp hoặc cỡ trục và công suất máy, gửi qua Zalo.

Đặt khớp nối bowex theo mã in trên thân và cỡ trục

Đặt khớp nối bowex bằng mã in trên moay-ơ hoặc vỏ cũ (ví dụ M-38), hoặc bằng đường kính hai đầu trục. Lỗ trục khoan theo yêu cầu trong dải lỗ tối đa của cỡ. Kho giao toàn quốc, có CO, CQ và xuất hóa đơn VAT.

Cách chọn khớp nối bowex theo mô-men, cỡ trục và nhiệt độ

Chọn khớp nối bowex theo ba điều kiện: mô-men tính toán, đường kính trục và nhiệt độ. Mô-men làm việc nhân hệ số tải phải nằm dưới TKN của cỡ (M-38 là 80 Nm, M-65 là 380 Nm).

• Đo đường kính trục và so với lỗ tối đa, chẳng hạn M-28 nhận trục tới 28 mm.
• Trên +100 °C hoặc dưới -25 °C: chọn loại khớp khác.
• Cần độ rơ thấp: chọn M-C vỏ sợi carbon.
• Cỡ M-14 đến M-48 nối động cơ với bơm hoặc hộp số giảm tốc nhỏ; khoảng nối trục xa dùng BoWex ZR, 10 đến 140 Nm.

Lỗi thường gặp ở vỏ nylon và moay-ơ BoWex, cách xử lý

Ba lỗi hay gặp là vỏ nylon mòn, moay-ơ lỏng và chọn thiếu cỡ, đều truy được về lắp đặt và tính tải.

Hiện tượng	Nguyên nhân	Cách xử lý
Vỏ nylon mòn	Lệch trục, quá tải	Thay vỏ, căn lại trục
Moay-ơ lỏng	Vít chặn lỏng	Siết lại, khóa ren
Chọn thiếu cỡ	Không tính hệ số tải	Tính lại với TKmax

Số liệu trên trang theo catalogue và datasheet của KTR; tiêu chuẩn tham chiếu: DIN 6885, ISO 286-2 (dung sai lỗ trục H7).
