Hộp số giảm tốc bánh răng hành tinh, côn, trục song song 50 W đến 5.000 kW

Hộp số giảm tốc bánh răng dùng bánh răng trụ nghiêng, bánh răng côn hoặc bộ hành tinh để hạ vòng quay và tăng mô-men, hiệu suất cao hơn trục vít và ít sinh nhiệt. Dòng Nara Samyang phủ công suất từ 50 W đến 5.000 kW, thuộc nhóm động cơ giảm tốc.

Hộp số giảm tốc bánh răng là gì, khác hộp giảm tốc trục vít thế nào

Đầu vào và đầu ra của hộp số bánh răng thẳng hàng hoặc song song, hiệu suất mỗi cấp khoảng 97%. Hộp giảm tốc trục vít có hiệu suất thấp hơn (ghép bánh vít 3 đến 4 cấp chỉ còn 70 đến 73%) và sinh nhiệt nhiều hơn. Cấu tạo chi tiết nằm ở bài cấu tạo hộp giảm tốc.

Các loại hộp số giảm tốc bánh răng theo kết cấu và công suất

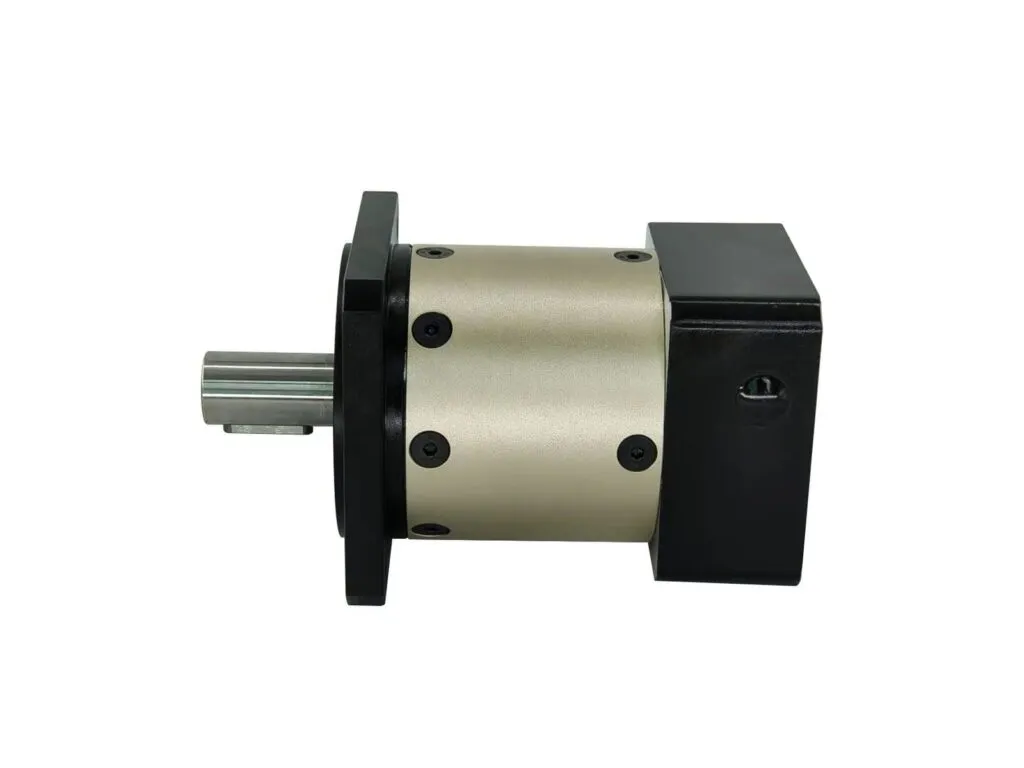

• Hành tinh (Planetary): trục vào và ra đồng tâm, 2, 3 hoặc 4 cấp, công suất 7,5 đến 9 kW.
• Hành tinh nhỏ: ghép trực tiếp motor servo, 50 đến 500 W, tỉ số 1/3 đến 1/100.
• Hypo Max: bánh răng xoắn và côn, mã HM25 đến HM52, 0,2 đến 2,2 kW, tỉ số 1/15 đến 1/60.

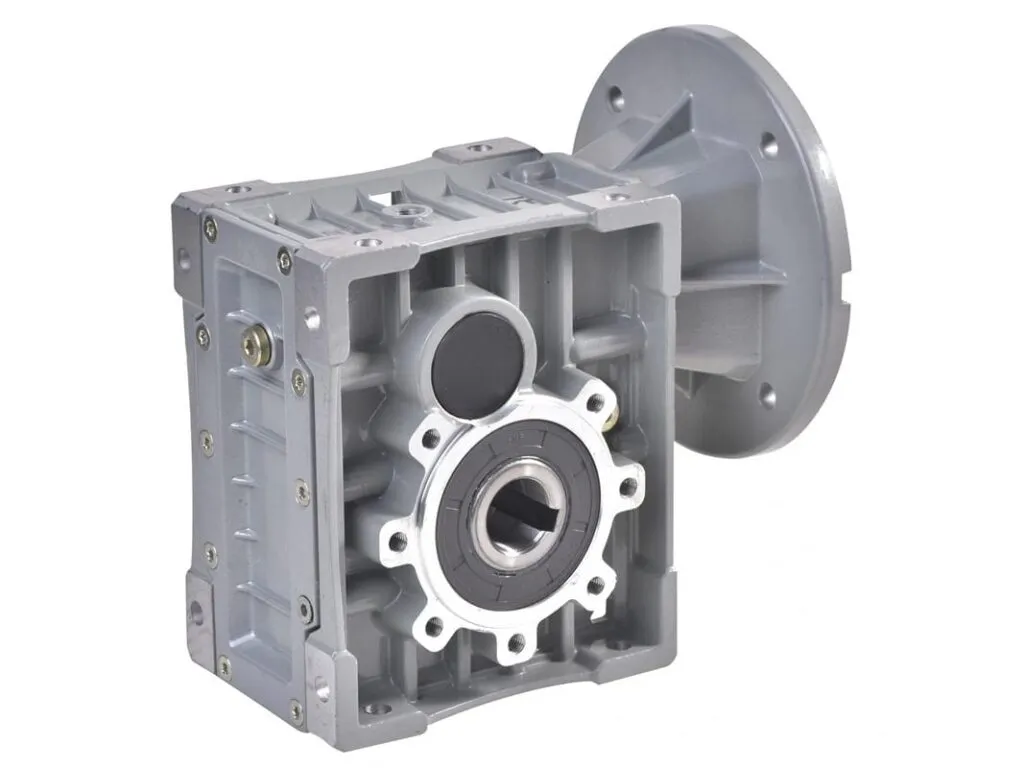

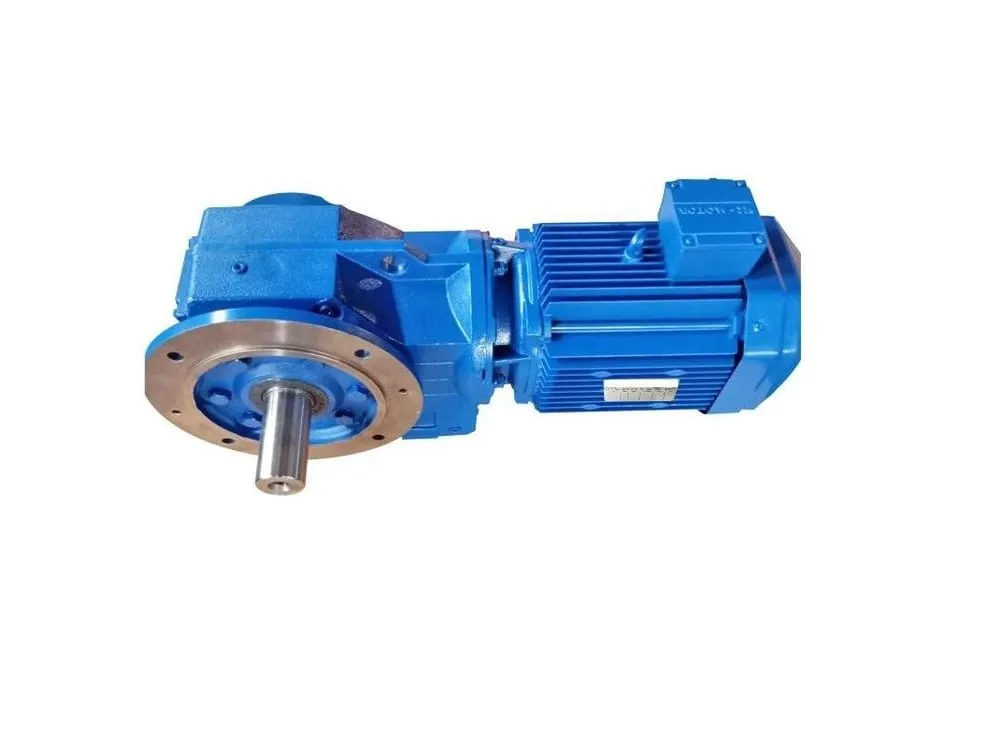

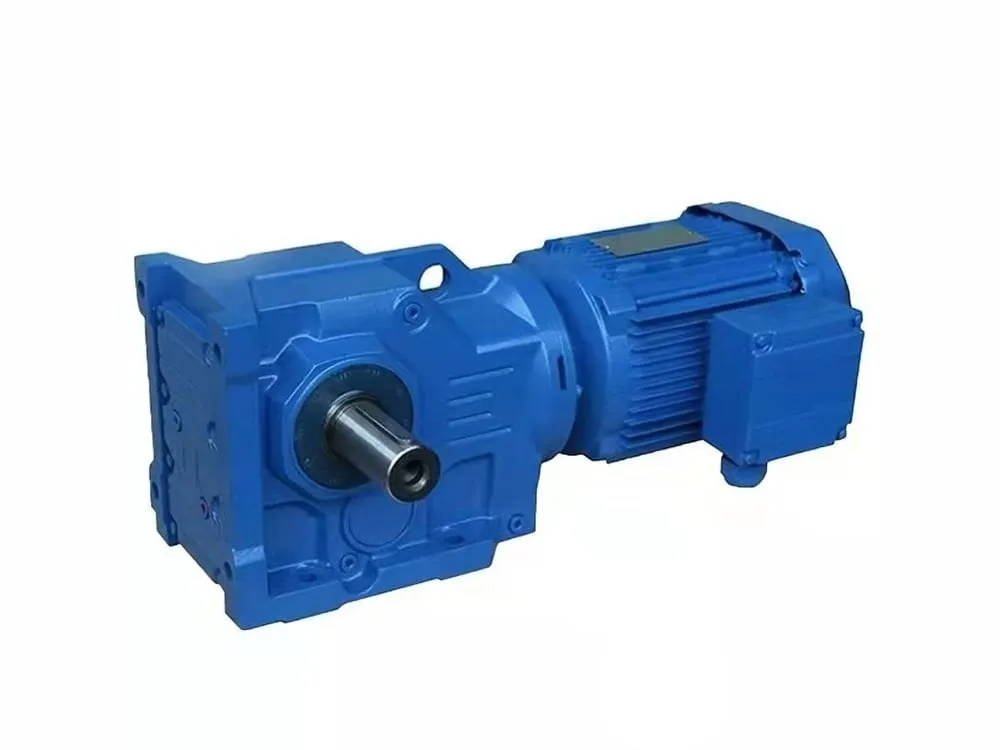

• Helical Bevel: bánh răng nghiêng và côn, 0,2 đến 55 kW, tỉ số 1/7 đến 1/175.

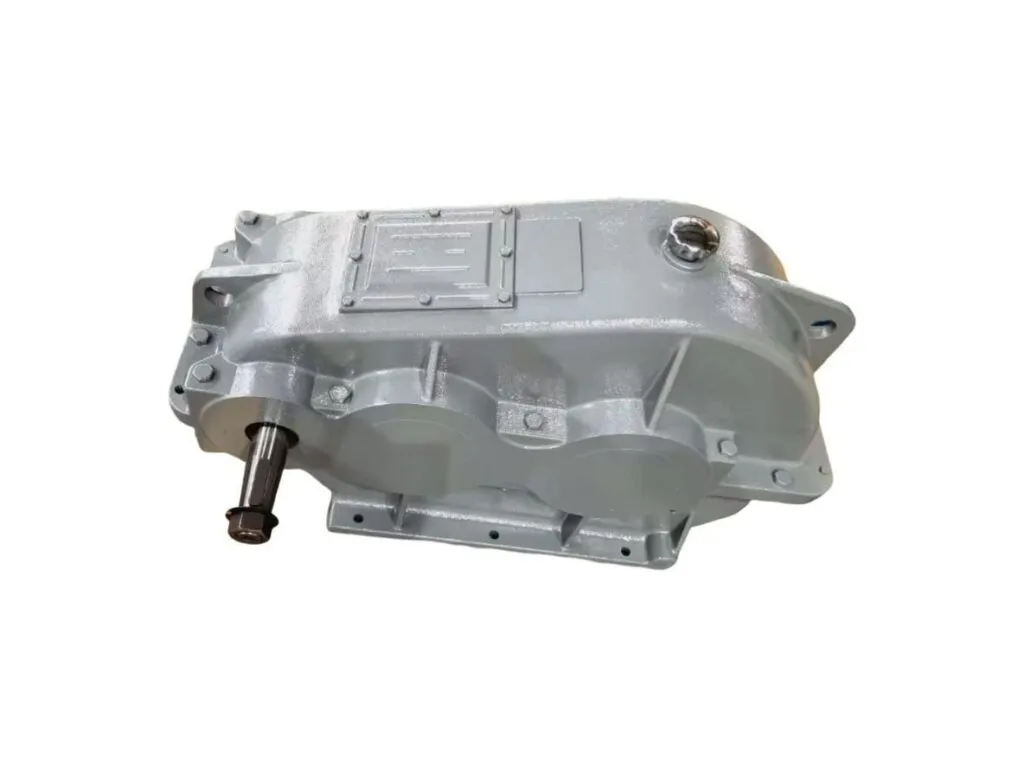

• Standard Form: trục song song 1 đến 5.000 kW, trục vuông góc 1 đến 3.500 kW, đến 4 cấp.

Thông số kỹ thuật hộp số giảm tốc bánh răng

Hộp số giảm tốc Samyang phủ từ 50 W đến 5.000 kW; trục song song chia tỉ số theo số cấp từ 1 đến 1/500.

Thông số	Giá trị
Hành tinh, công suất	7,5 kW; 8,4 kW; 9 kW; 2, 3, 4 cấp
Hành tinh nhỏ	50 đến 500 W, tỉ số 1/3 đến 1/100
Hypo Max	0,2 đến 2,2 kW, tỉ số 1/15 đến 1/60, mã HM25, HM30, HM35, HM45, HM52
Helical Bevel	0,2 đến 55 kW, tỉ số 1/7 đến 1/175
Trục song song, công suất	1 đến 5.000 kW
Trục song song, tỉ số	1 cấp 1 đến 1/6,3; 2 cấp 1/6,3 đến 1/22,4; 3 cấp 1/22,4 đến 1/100; 4 cấp 1/112 đến 1/500
Trục vuông góc, công suất	1 đến 3.500 kW
Trục vuông góc, tỉ số	1 cấp 1 đến 1/4; 2 cấp 1/4 đến 1/18; 3 cấp 1/18 đến 1/90; 4 cấp 1/100 đến 1/500
Hiệu suất hành tinh theo số cấp	1 cấp 97%; 2 cấp 94%; 3 cấp 91%; 4 cấp 88%
Ghép bánh vít (Bonfiglioli)	3 cấp 73%; 4 cấp 70%
Mô-men ra tối đa Bonfiglioli 301 đến 309 (N·m)	301: 2.460; 303: 2.970; 304: 3.960; 305: 5.800; 306: 10.840; 307: 15.680; 309: 23.240
Mô-men ra tối đa Bonfiglioli 310 đến 319 (N·m)	310M: 33.640; 313M: 60.940; 315M: 100.800; 317M: 207.490; 319: 471.190
Lắp động cơ	mặt bích IEC 71 đến 132 ở dòng Bonfiglioli 301

Bảng tra cỡ, mô-men ra và chiều dài hộp số hành tinh

Bảng gồm 18 dòng hộp số hành tinh thẳng hàng cỡ 301 đến 307, mỗi cỡ 2, 3 và 4 cấp. Số liệu là của Bonfiglioli 300M, tham khảo cho hộp số hành tinh nói chung, không gán cho Nara Samyang.

Mã	Nhóm	Số cấp	Mô-men ra tối đa M2max (N·m)	Hiệu suất chỉ dẫn (%)	Chiều dài L (mm, đầu ra MC/MZ)
301 L2	Bonfiglioli 300 (hành tinh, thẳng hàng)	2 cấp	2.460	94	92
301 L3	Bonfiglioli 300 (hành tinh, thẳng hàng)	3 cấp	2.460	91	145
301 L4	Bonfiglioli 300 (hành tinh, thẳng hàng)	4 cấp	2.460	88	198
303 L2	Bonfiglioli 300 (hành tinh, thẳng hàng)	2 cấp	2.970	94	125
303 L3	Bonfiglioli 300 (hành tinh, thẳng hàng)	3 cấp	2.970	91	178
303 L4	Bonfiglioli 300 (hành tinh, thẳng hàng)	4 cấp	2.970	88	231
304 L2	Bonfiglioli 300 (hành tinh, thẳng hàng)	2 cấp	3.960	94	125
304 L3	Bonfiglioli 300 (hành tinh, thẳng hàng)	3 cấp	3.960	91	190
304 L4	Bonfiglioli 300 (hành tinh, thẳng hàng)	4 cấp	3.960	88	243
305 L2	Bonfiglioli 300 (hành tinh, thẳng hàng)	2 cấp	5.800	94	143
305 L3	Bonfiglioli 300 (hành tinh, thẳng hàng)	3 cấp	5.800	91	208
305 L4	Bonfiglioli 300 (hành tinh, thẳng hàng)	4 cấp	5.800	88	261
306 L2	Bonfiglioli 300 (hành tinh, thẳng hàng)	2 cấp	10.840	94	160
306 L3	Bonfiglioli 300 (hành tinh, thẳng hàng)	3 cấp	10.840	91	225
306 L4	Bonfiglioli 300 (hành tinh, thẳng hàng)	4 cấp	10.840	88	278
307 L2	Bonfiglioli 300 (hành tinh, thẳng hàng)	2 cấp	15.680	94	165
307 L3	Bonfiglioli 300 (hành tinh, thẳng hàng)	3 cấp	15.680	91	254
307 L4	Bonfiglioli 300 (hành tinh, thẳng hàng)	4 cấp	15.680	88	319

Mô-men ra không đổi theo số cấp trong cùng cỡ; thêm cấp thì thân dài ra và hiệu suất giảm. Chiều dài chưa gồm động cơ.

Đặt hộp số giảm tốc theo công suất, tỉ số và kiểu trục

Gửi qua Zalo công suất và vòng quay motor, vòng quay đầu ra cần có, kiểu trục (song song hay vuông góc) và kiểu lắp; có hộp số cũ thì chụp tem. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc.

Báo giá hộp số giảm tốc

Giá hộp số giảm tốc tùy dòng (hành tinh, Hypo Max, Helical Bevel hay Standard Form), công suất, tỉ số, số cấp và số lượng. Kho báo giá sau khi nhận đủ công suất, tỉ số và kiểu trục.

Cách chọn hộp số giảm tốc theo công suất, tỉ số và hệ số sử dụng

• Dưới 0,5 kW cho servo: hành tinh nhỏ; 0,2 đến 2,2 kW cần êm: Hypo Max; đến 55 kW: Helical Bevel; trên 55 kW hoặc tải nặng: Standard Form.
• Tỉ số bằng vòng quay motor chia cho vòng quay đầu ra cần có.
• Kiểm mô-men ra với hệ số sử dụng 1,25 đến 2.

Lỗi thường gặp ở hộp số giảm tốc và cách xử lý

Ba lỗi dưới đây gặp nhiều nhất khi hộp số chạy liên tục dưới tải nặng.

Hiện tượng	Nguyên nhân	Cách xử lý
Nóng, ồn	Thiếu dầu hoặc vượt tải	Kiểm dầu, giảm tải
Lỏng trục	Vòng bi mòn	Thay vòng bi, căn chỉnh
Rò dầu	Phớt mòn	Thay phớt, kiểm lỗ thở

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng.
