Hộp giảm tốc trục vít Samyang 0,04 đến 75 kW, tỉ số 1/10 đến 1/5000

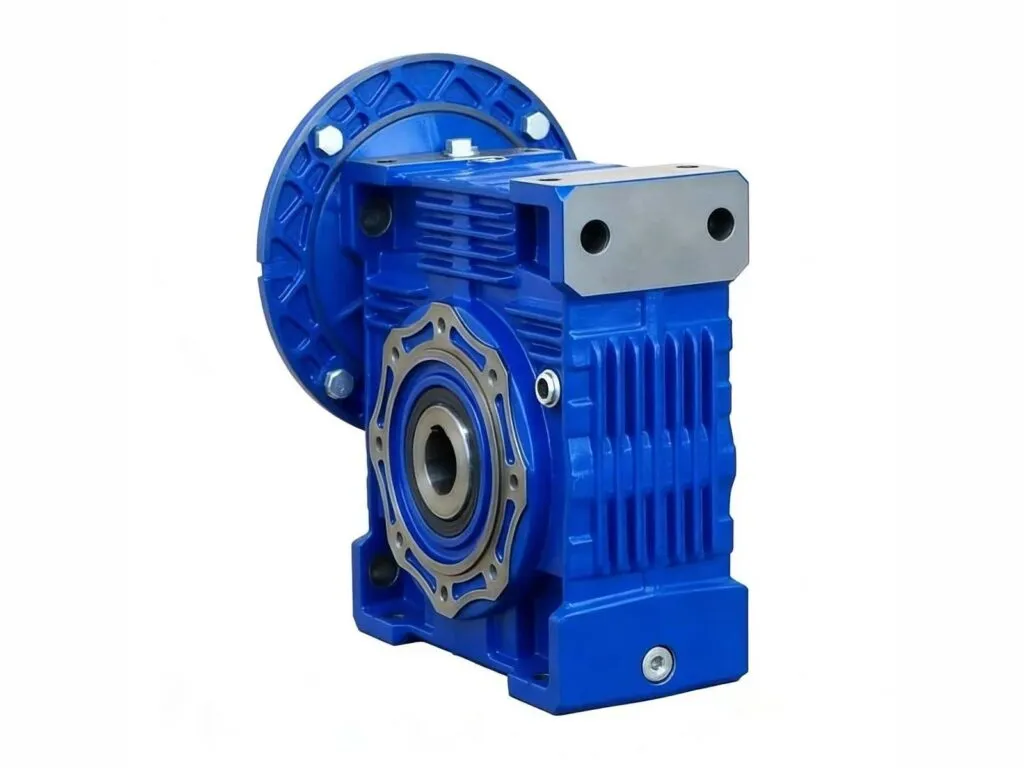

Hộp giảm tốc trục vít (hộp số trục vít bánh vít, worm reducer) là hộp số có trục vít ăn khớp với bánh vít, đầu ra vuông góc với đầu vào. Dòng Nara Samyang phủ công suất 0,04 đến 75 kW, tỉ số một cấp 1/10 đến 1/100, hai cấp tới 1/3600 hoặc 1/5000.

Hộp giảm tốc trục vít là gì, khác motor giảm tốc thế nào

Hộp trục vít chưa kèm động cơ, người mua ghép motor riêng hoặc chọn bản có mặt bích gắn motor. Với động cơ giảm tốc thì motor và hộp số liền một khối, đầu ra cùng trục. Hộp trục vít hiệu suất thấp hơn, chạy liên tục tải cao dễ nóng; cần đầu ra thẳng hàng thì xem hộp số giảm tốc bánh răng. Kết cấu nằm trong bài cấu tạo hộp giảm tốc.

Các loại hộp giảm tốc trục vít theo dòng Samyang

Năm dòng, khác nhau ở vỏ, công suất và số cấp.

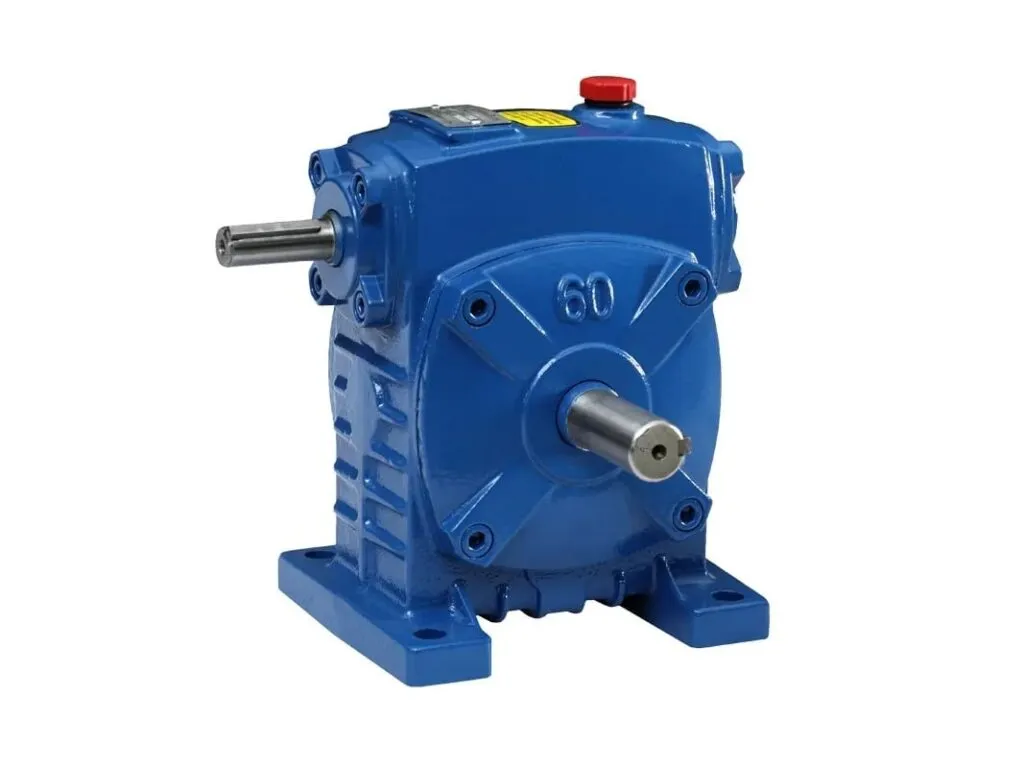

• Standard (WB, WU, WV, DSW): chia model theo khoảng cách tâm 33 mm, 49 mm, 60 mm, 77 mm, 88 mm, 96 mm, 120 mm, 125 mm, 140 mm; tỉ số một cấp 1/10 đến 1/60.
• Max21 (MX50 đến MX500): 17 cỡ, 0,2 đến 75 kW, có kiểu vít trên, vít dưới, đứng và hai cấp DW.

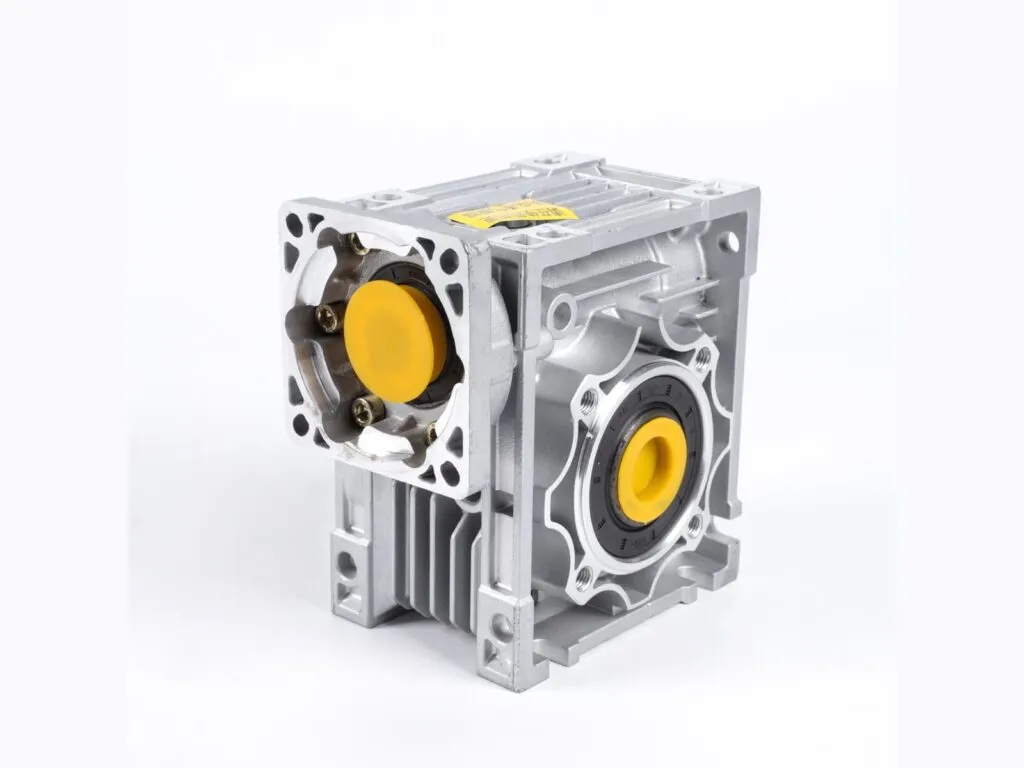

• Mighty (MTW): vỏ nhôm đúc nhẹ, 0,04 đến 7,5 kW, tỉ số 1/10 đến 1/60.
• Century (CTW): vỏ nhôm đúc, 0,06 đến 7,5 kW, hai cấp tới 1/5000.
• Helical-Worm (HW): bánh răng nghiêng kết hợp trục vít, 0,2 đến 7,5 kW, tỉ số 1/10 đến 1/180; hãng nêu hiệu suất cao hơn bản worm hai cấp cũ 1,5 lần.

Thông số kỹ thuật hộp giảm tốc trục vít

Công suất chung từ 0,04 đến 75 kW, tỉ số 1/10 đến 1/5000 tùy dòng; bảng dưới tách từng dòng để đối chiếu.

Thông số	Giá trị
Standard, khoảng cách tâm	33, 49, 60, 77, 88, 96, 120, 125, 140 mm
Standard, tỉ số	1/10 đến 1/60 một cấp; 1/100 đến 1/900 hai cấp; tới 1/3600
Max21, công suất	0,2 đến 75 kW
Max21, tỉ số	1/10 đến 1/60 một cấp; 1/100 đến 1/3600 hai cấp
Max21, cỡ	MX50, 60, 70, 80, 100, 120, 135, 155, 175, 200, 225, 250, 300, 350, 400, 450, 500
Mighty, công suất và tỉ số	0,04 đến 7,5 kW; 1/10 đến 1/60
Mighty, cỡ	MTW25, 30, 40, 50, 63, 75, 100, 120, 135, 155
Century, công suất và tỉ số	0,06 đến 7,5 kW; 1/10 đến 1/100; hai cấp 1/200 đến 1/5000
Century, cỡ	CTW25, 30, 40, 50, 63, 75, 90, 105, 110, 130, 150
Helical-Worm	HW20, 25, 30, 35, 45, 60, 70; 0,2 đến 7,5 kW; 1/10 đến 1/180
Kiểu lắp	ngang, đứng, trục rỗng, mặt bích gắn motor
Vỏ Mighty và Century	nhôm đúc

Bảng tra cỡ hộp giảm tốc trục vít theo dòng

Bảng có 13 dòng, chia theo năm nhóm Standard, Max21, Mighty, Century và Helical-Worm, ghi cỡ và tỉ số từng nhóm.

Nhóm	Cỡ / model	Tỉ số một cấp	Tỉ số hai cấp	Đặc điểm
Standard	Tâm 33, 49, 60, 77, 88, 96, 120, 125, 140 mm	1/10 đến 1/60	1/100 đến 1/900	WB, WU, WV, DSW
Max21	MX50, MX60, MX70, MX80	1/10 đến 1/60	1/100 đến 1/3600	WU, WB, WV; DWB, DWV hai cấp
Max21	MX100, MX120, MX135, MX155	1/10 đến 1/60	1/100 đến 1/3600	có bản WUM, WBM, WVM gắn motor mặt bích
Max21	MX175, MX200, MX225, MX250	1/10 đến 1/60	1/100 đến 1/3600	WB, DWB, DWV
Max21	MX300, MX350, MX400, MX450, MX500	1/10 đến 1/60	1/100 đến 1/3600	WB
Mighty	MTW25, MTW30	1/10 đến 1/60	Không công bố	vỏ nhôm đúc
Mighty	MTW40, MTW50, MTW63, MTW75	1/10 đến 1/60	Không công bố	ngang, đứng, trục rỗng, mặt bích
Mighty	MTW100, MTW120, MTW135, MTW155	1/10 đến 1/60	Không công bố	vỏ nhôm đúc
Century	CTW25, CTW30, CTW40, CTW50	1/10 đến 1/100	1/200 đến 1/5000	vỏ nhôm đúc
Century	CTW63, CTW75, CTW90, CTW105	1/10 đến 1/100	1/200 đến 1/5000	vỏ nhôm đúc
Century	CTW110, CTW130, CTW150	1/10 đến 1/100	1/200 đến 1/5000	vỏ nhôm đúc
Helical-Worm	HW20, HW25, HW30, HW35	1/10 đến 1/180	Không công bố	lắp ngang hoặc đứng
Helical-Worm	HW45, HW60, HW70	1/10 đến 1/180	Không công bố	có bản kèm motor, trục rỗng

Đọc mã Max21: 50WU là cỡ 50 vít trên, 100WB cỡ 100 vít dưới, 120DWB cỡ 120 hai cấp; hậu tố M là bản gắn motor mặt bích, như 155WBM.

Báo giá hộp giảm tốc trục vít

Giá phụ thuộc dòng, cỡ, tỉ số, kiểu lắp và số lượng nên kho báo theo từng đơn. Hàng có CO, CQ, xuất hóa đơn VAT. Gửi model, tỉ số, công suất motor để nhận báo giá.

Đặt hộp giảm tốc trục vít theo model, tỉ số và kiểu lắp

Hộp trục vít đặt theo model, không gia công theo bản vẽ. Đọc mã trên nhãn hộp cũ, ghi tỉ số, kiểu lắp, trục rỗng hay trục đặc, rồi gửi ảnh nhãn qua Zalo; giao toàn quốc. Cần ghép motor thì chọn thêm motor 3 pha cùng công suất, cơ cấu nâng hạ dùng kích vít me. Cả nhóm nằm trong motor giảm tốc.

Cách chọn hộp giảm tốc trục vít theo công suất và tỉ số

• Công suất: đến 7,5 kW chọn Mighty, Century hoặc Helical-Worm; trên 7,5 kW chọn Max21 hoặc Standard cỡ lớn.
• Tỉ số: một cấp 1/10 đến 1/60; cần chậm hơn 1/100 thì dùng hai cấp.
• Kiểu lắp: WU vít trên, WB vít dưới, WV đứng, theo vị trí đặt motor.
• Mô-men: tra catalog Samyang theo cỡ và tỉ số, nhân hệ số sử dụng 1,25 đến 1,5.

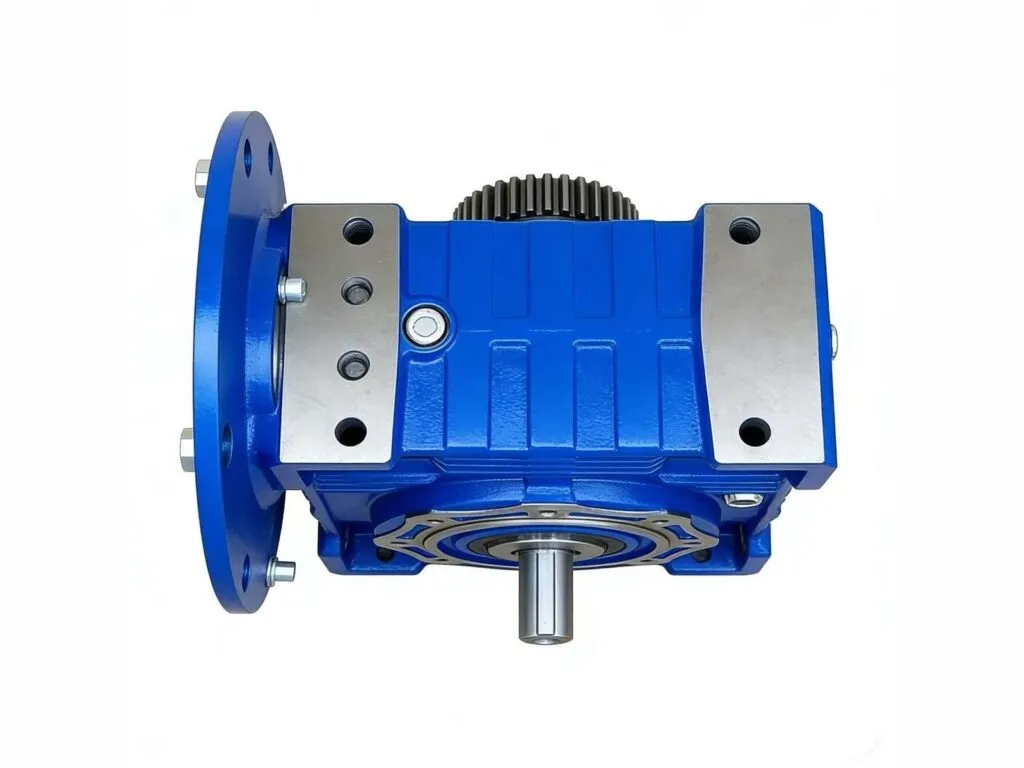

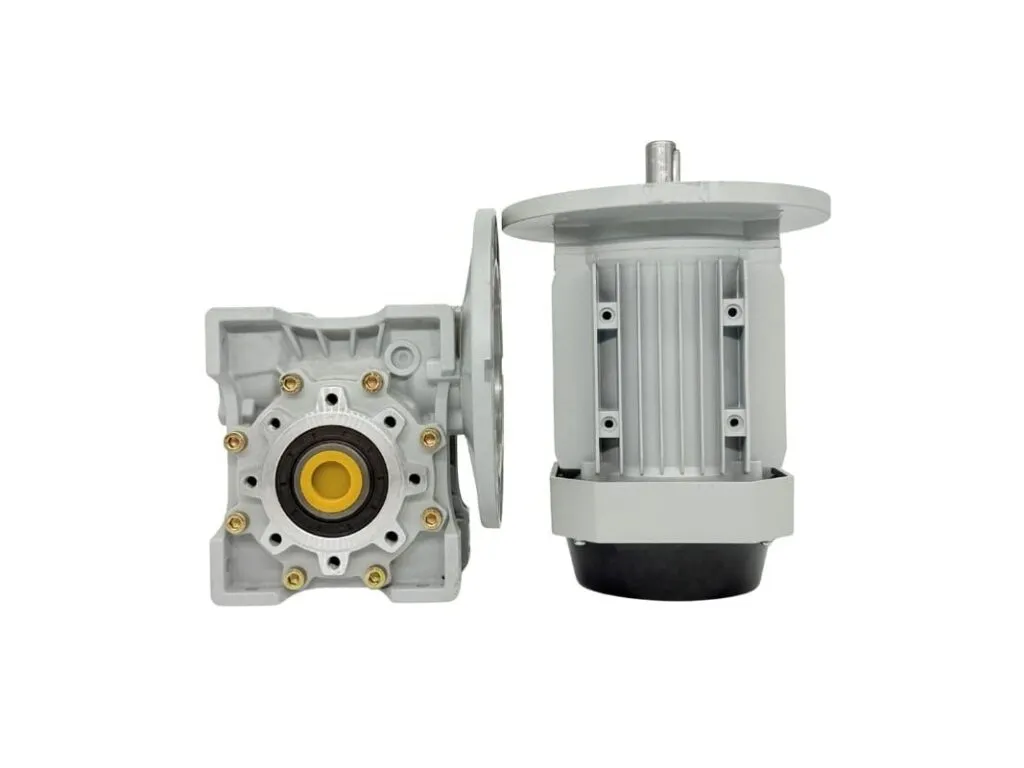

• Gắn motor mặt bích: chọn bản có hậu tố M (WUM, WBM, WVM).

Lỗi thường gặp ở hộp giảm tốc trục vít và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Hộp nóng	Hiệu suất trục vít thấp, chạy liên tục tải cao	Chọn cỡ lớn hơn, kiểm dầu, cân nhắc Helical-Worm
Rò dầu ở trục	Phớt mòn, lỗ thông hơi bị bít	Thay phớt, thông lỗ thở
Kêu to, rung	Bánh vít mòn, lệch tâm	Thay bánh vít, căn chỉnh lại

Số liệu trên trang theo catalogue và datasheet của Samyang.
