Kích vít me Nara Samyang (screw jack): trục chuyển động cỡ 32 đến 190

Kích vít me (screw jack, hộp giảm tốc nâng hạ) là bộ nâng hạ cơ khí gồm hộp giảm tốc trục vít và bánh vít cùng trục vít me hình thang: quay trục vào thì vít me tịnh tiến, đẩy hoặc kéo tải. Dòng Nara Samyang có kiểu trục chuyển động cỡ 32 đến 190 và đai ốc chuyển động cỡ 32 đến 95.

Kích vít me là gì, khác kích thủy lực và hộp giảm tốc trục vít thông thường thế nào

Vít hình thang tự hãm nên giữ tải ở mọi vị trí mà không cần phanh. Hộp giảm tốc trục vít thông thường chỉ đổi tốc độ và mô-men quay, còn kích vít me đổi chuyển động quay thành tịnh tiến; kích thủy lực và ben điện là hàng khác.

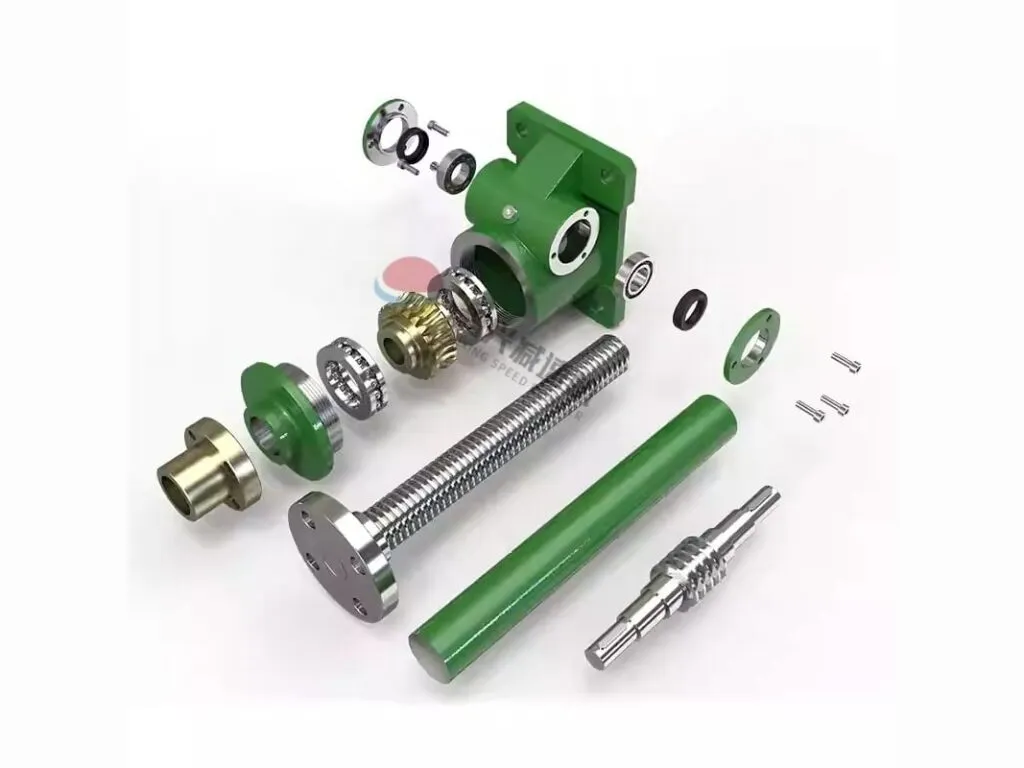

Phần truyền động trục vít và bánh vít trong kích có cấu tạo giống cấu tạo hộp giảm tốc. Hộp số bánh răng xem hộp số giảm tốc, cả nhóm thuộc danh mục motor giảm tốc.

Các loại kích vít me theo kiểu chuyển động và phụ kiện

• Trục chuyển động (traveling shaft), cỡ 32 đến 190: trục vít me đi lên xuống qua hộp, có thể thêm nắp chụp trục bellows.
• Đai ốc chuyển động (traveling nut), cỡ 32 đến 95: vít me quay tại chỗ, đai ốc chạy dọc trục, hợp khi cố định chiều cao.
• Phụ kiện: bellows, tay quay, trunnion base (đế xoay), khóa an toàn.

Thông số kỹ thuật kích vít me Nara Samyang

Hai kiểu chuyển động, cỡ 32 đến 190 ở kiểu trục chuyển động và 32 đến 95 ở kiểu đai ốc chuyển động, cùng 4 phụ kiện tùy chọn.

Thông số	Giá trị
Kiểu trục chuyển động	Cỡ 32 đến 190
Kiểu đai ốc chuyển động	Cỡ 32 đến 95
Cơ cấu	Trục vít me hình thang kết hợp trục vít và bánh vít chính xác cao
Giữ tải	Chống đảo chiều tại mọi vị trí, không cần phanh
Tỉ số truyền	Dải rộng, từ cao đến thấp
Phụ kiện: nắp bảo vệ trục	Bellows, che bụi cho vít me
Phụ kiện: tay quay	Hand wheel, quay vít me bằng tay
Phụ kiện: đế xoay	Trunnion base
Phụ kiện: khóa an toàn	Tùy chọn theo đơn đặt hàng
Hành trình và đầu vít me	Làm theo yêu cầu
Công suất vào	P (kW) ≈ F (kN) × v (m/s) ÷ hiệu suất, với F là tải và v là tốc độ nâng

Bảng tra kiểu và cỡ kích vít me

Hai kiểu, mỗi kiểu một dải cỡ; số cỡ là mã loại của hãng, không phải hành trình tính bằng mm.

Kiểu	Cỡ	Hành động	Phụ kiện	Ghi chú
Traveling Shaft	32 đến 190	Trục vít me tịnh tiến qua hộp	Bellows, tay quay, trunnion base	Dải cỡ rộng
Traveling Nut	32 đến 95	Đai ốc chạy trên vít me quay	Bellows, tay quay	Dải cỡ hẹp hơn

Báo giá kích vít me

Giá phụ thuộc kiểu chuyển động, cỡ, hành trình vít me, phụ kiện và số lượng. Gửi tải, hành trình, tốc độ nâng qua Zalo, kho báo giá kèm CO, CQ.

Đặt kích vít me theo tải, hành trình và tốc độ

Hành trình và đầu vít me làm theo yêu cầu. Nêu tải lớn nhất, hành trình, tốc độ và kiểu lắp (motor mặt bích hay tay quay), kèm ảnh nơi lắp. Kho xuất hóa đơn VAT và giao toàn quốc.

Cách chọn kích vít me theo tải, kiểu chuyển động và hành trình

Tính tải động lớn nhất rồi chọn cỡ có tải danh định lớn hơn 1,5 lần. Còn chỗ cho trục thò ra thì chọn trục chuyển động, cố định chiều cao thì chọn đai ốc chuyển động. Hành trình quyết định chiều dài vít me (hành trình 500 mm cần vít me dài hơn 500 mm); có bụi thì thêm bellows.

Ví dụ tính với số giả định: tải 20 kN (khoảng 2.040 kg) thì chọn cỡ có tải danh định từ 30 kN (khoảng 3.060 kg). Nâng 500 mm trong 50 s tức tốc độ 10 mm/s, hiệu suất 25% cho công suất vào khoảng 0,8 kW theo công thức P = F × v ÷ hiệu suất.

Nhiều kích nâng chung một bàn thì dùng chung một motor qua trục nối, ví dụ motor 3 pha hoặc động cơ giảm tốc mặt bích.

Lỗi thường gặp ở kích vít me và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Kích nóng, kẹt	Chạy liên tục quá chu kỳ cho phép, thiếu bôi trơn	Giảm chu kỳ, tra dầu mỡ đúng
Mòn đai ốc	Tải lệch, bụi	Dùng bellows, thay đai ốc
Hai kích lệch nhau	Tỉ số hoặc khe hở khác nhau	Dùng trục nối đồng bộ, cùng cỡ cùng tỉ số

Số liệu trên trang theo catalogue và datasheet của Nook Industries.
