Động cơ giảm tốc trục thẳng Samyang MG88 đến MG270, 0,2 đến 15 kW

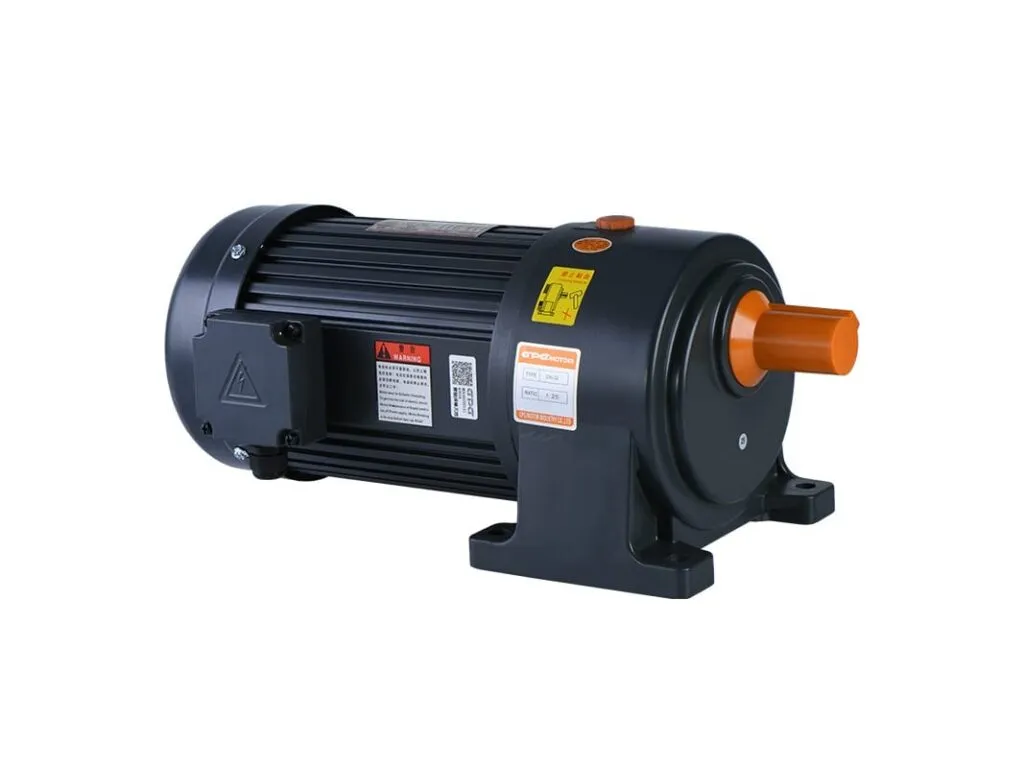

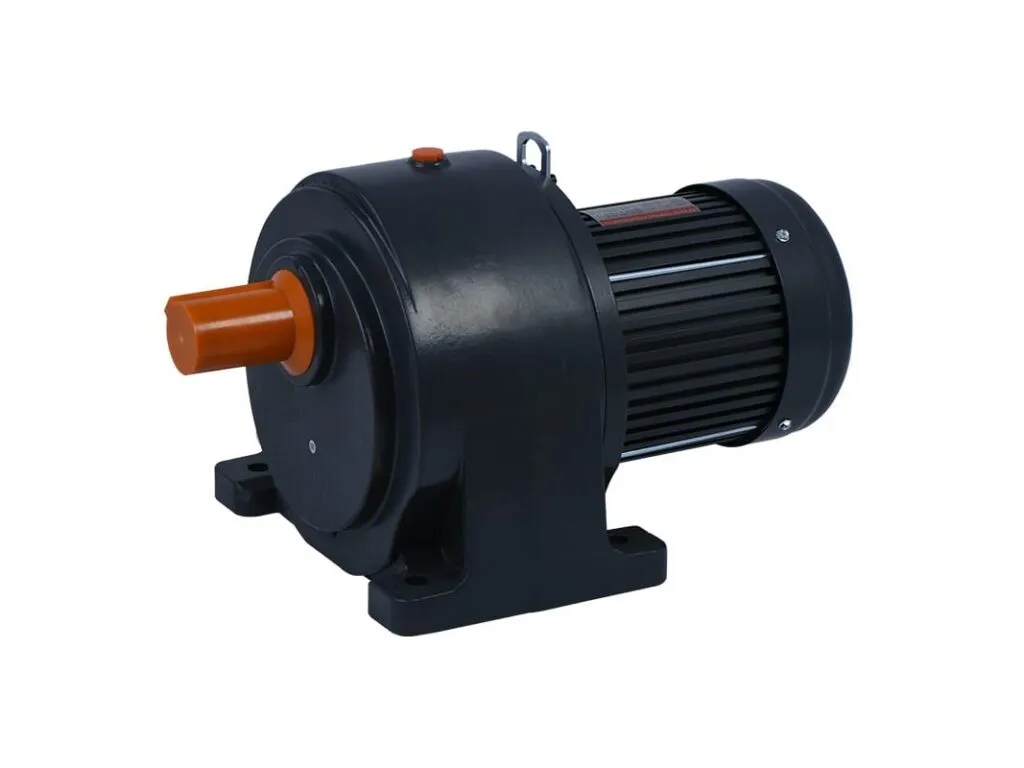

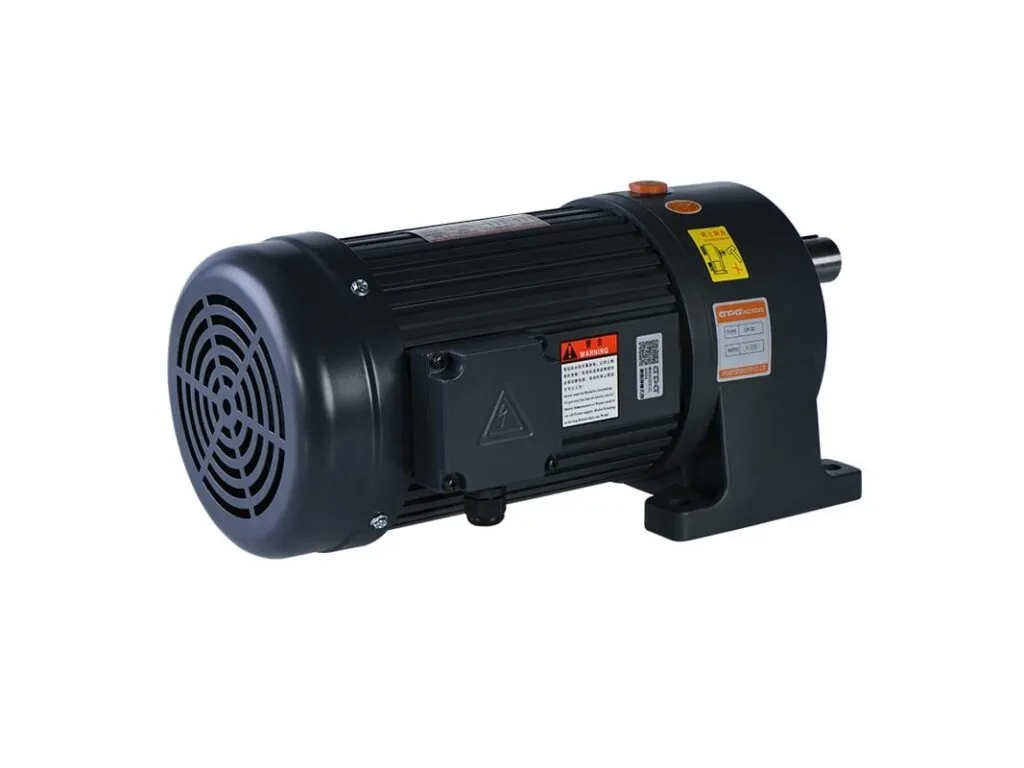

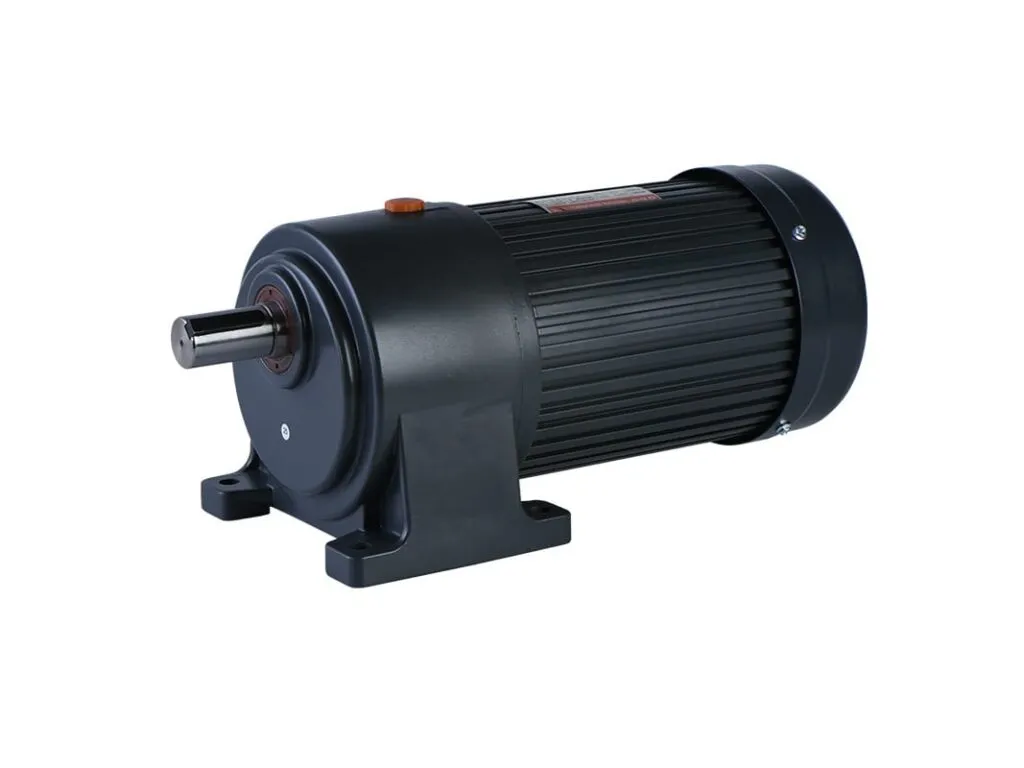

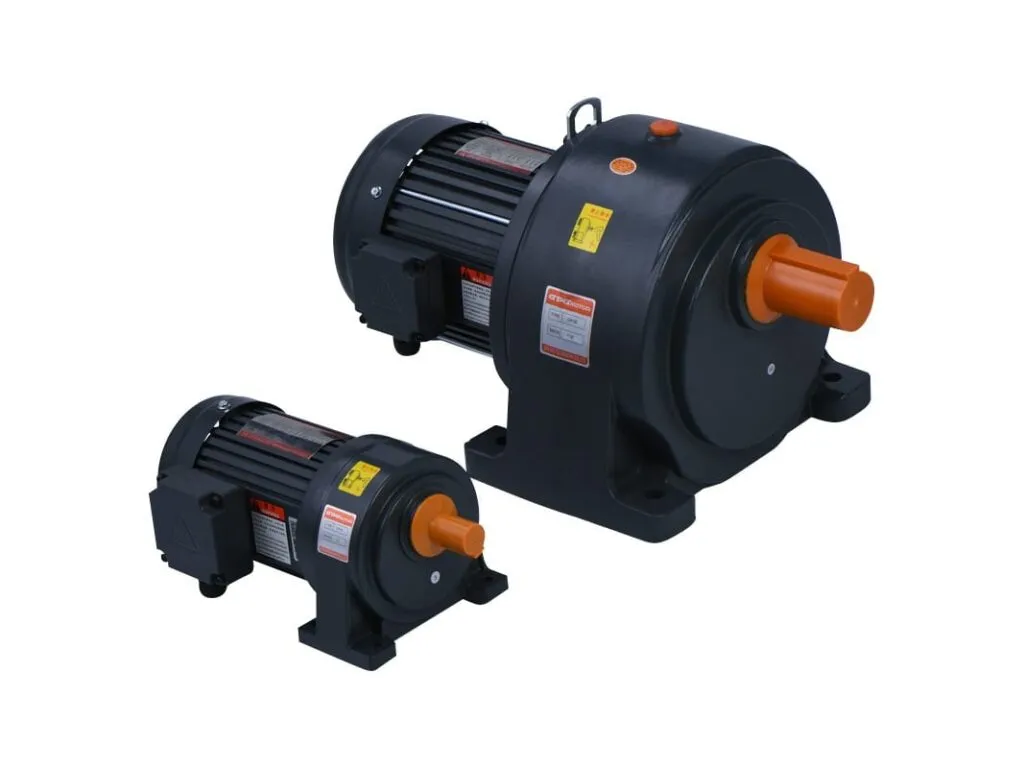

Động cơ giảm tốc trục thẳng (motor giảm tốc, geared motor, Max Geared Motor MG) là động cơ điện 3 pha ghép liền hộp số bánh răng, đầu ra cùng trục với động cơ. Dòng MG của Nara Samyang phủ 0,2 đến 15 kW, tỉ số 1/5 đến 1/120, vòng quay ra chỉ còn vài chục vòng/phút.

Động cơ giảm tốc trục thẳng là gì, khác hộp giảm tốc trục vít thế nào

Motor và hộp số nằm trong một khối, lắp lên máy là chạy, không phải ghép riêng. Hộp giảm tốc trục vít không kèm động cơ và cho đầu ra vuông góc, hiệu suất thấp hơn. Cần hộp rời với bánh răng côn hoặc hành tinh thì xem hộp số giảm tốc bánh răng. Từ 1.800 vòng/phút, vòng ra còn 360 vòng/phút ở tỉ số 1/5 và 18 vòng/phút ở 1/100.

Các loại động cơ giảm tốc trục thẳng theo dòng Samyang

Bốn dòng theo công suất, thêm các kiểu lắp.

• Max Geared Motor (MG88 đến MG270): dòng tiêu chuẩn, 0,2 đến 15 kW, tỉ số 1/5 đến 1/120.
• Max II: 0,2 đến 3,7 kW, tỉ số đến 1/200 chỉ một cấp, cỡ 88 đến 172, cùng kích thước lắp với dòng cũ.
• Super Max: 1,5 đến 75 kW, tỉ số 1/5 đến 1/150; hãng nêu giảm rung khoảng 30% so với dòng cũ.
• Mini (K, G): 6 đến 200 W, tỉ số 1/3 đến 1/200, đầu vuông (K) hoặc có tai (G).
• Kiểu lắp: hậu tố F chân đế, V mặt bích dọc, L dạng khác, như MG88F, MG88V, MG88L.

Thông số kỹ thuật động cơ giảm tốc trục thẳng

Công suất 6 W đến 75 kW tùy dòng, riêng dòng MG tiêu chuẩn 0,2 đến 15 kW; bảng ghi công suất và vòng quay ra từng cỡ.

Thông số	Giá trị
Max Geared Motor	0,2 đến 15 kW (1/4 đến 20 HP); tỉ số 1/5 đến 1/120
Max II	0,2 đến 3,7 kW; tỉ số 1/5 đến 1/200
Super Max	1,5 đến 75 kW; tỉ số 1/5 đến 1/150
Mini	6 đến 200 W; tỉ số 1/3 đến 1/200
MG88	0,2 kW; ra 360 đến 18 vòng/phút; 1/5 đến 1/100
MG105 và MG115	0,4 kW; ra 360 đến 18 vòng/phút; 1/5 đến 1/100
MG135	0,75 kW; ra 360 đến 18 vòng/phút; 1/5 đến 1/100
MG153	1,5 kW; ra 60 đến 180 vòng/phút; 1/10 đến 1/30
MG172	1,5; 2,2; 3,7 kW; ra 30, 36, 45 vòng/phút; 1/40 đến 1/60
MG205	1,5 đến 11 kW; ra 20 đến 180 vòng/phút; 1/90 đến 1/10
MG270	2,2 đến 15 kW; ra 15 đến 120 vòng/phút; 1/120 đến 1/15
Mô-men một mẫu MG-V105 (0,4 kW, 1/30)	68,64 N·m

Bảng tra cỡ động cơ giảm tốc trục thẳng MG88 đến MG270

Bảng có 19 dòng, xếp theo cỡ MG88 đến MG270, ghi mã lắp, công suất, vòng quay ra ở lưới 60 Hz và tỉ số.

Cỡ	Mã lắp	Công suất (HP)	Công suất (kW)	Vòng quay ra (vòng/phút, lưới 60 Hz)	Tỉ số truyền
MG88	F, V, L	1/4	0,2	360 đến 18	1/5 đến 1/100
MG105	F, V, L	1/2	0,4	360 đến 18	1/5 đến 1/100
MG115	F, L	1/2	0,4	360 đến 18	1/5 đến 1/100
MG135	F, V, L	1	0,75	360 đến 18	1/5 đến 1/100
MG153	F, V, L	2	1,5	60 đến 180	1/10 đến 1/30
MG172	F, V, L	2; 3; 5	1,5; 2,2; 3,7	30; 36; 45	1/40 đến 1/60
MG181	F, V, L	3; 5; 7,5; 10	2,2; 3,7; 5,5; 7,5	36; 45	1/40 đến 1/50
MG205	F, V, L	2	1,5	20	1/90
MG205	F, V, L	3	2,2	30	1/60
MG205	F, V, L	5	3,7	36; 45	1/40; 1/50
MG205	F, V, L	7,5	5,5	60	1/30
MG205	F, V, L	10	7,5	90; 120	1/15; 1/20
MG205	F, V, L	15	11	180	1/10
MG270	F, V, L	3	2,2	15	1/120
MG270	F, V, L	5	3,7	20	1/90
MG270	F, V, L	7,5	5,5	30	1/60
MG270	F, V, L	10	7,5	36; 45	1/50; 1/60
MG270	F, V, L	15	11	60	1/30
MG270	F, V, L	20	15	90; 120	1/20; 1/15

Cách đọc: vòng quay ra bằng 1.800 chia tỉ số, nên 360 vòng/phút ứng với 1/5. Ở lưới 50 Hz vòng ra còn 5/6 giá trị trong bảng.

Báo giá động cơ giảm tốc trục thẳng

Giá phụ thuộc cỡ MG, công suất, tỉ số, kiểu lắp và số lượng nên kho báo theo từng đơn. Hàng có CO, CQ, xuất hóa đơn VAT. Gửi mã, công suất, tỉ số để nhận báo giá.

Đặt động cơ giảm tốc trục thẳng theo mã, công suất và tỉ số

Đặt theo mã MG, không gia công theo bản vẽ. Đọc mã trên nhãn motor cũ, ghi công suất, tỉ số, kiểu lắp F hay V, điện áp và tần số, rồi gửi ảnh nhãn qua Zalo; giao toàn quốc. Motor trần ghép hộp rời dùng motor 3 pha, cơ cấu nâng hạ dùng kích vít me, cả nhóm nằm trong motor giảm tốc.

Cách chọn động cơ giảm tốc trục thẳng theo công suất và vòng quay ra

• Vòng quay ra: lấy vòng quay motor (1.450 vòng/phút ở 50 Hz, 1.740 ở 60 Hz) chia tỉ số.
• Mô-men: M = 9550 × P ÷ n (N·m), nhân hệ số sử dụng 1,25 đến 1,5, so với mô-men ra của hộp số.
• Kiểu lắp: F chân đế hay V mặt bích, theo vị trí máy.
• Điện áp, tần số: ghi rõ 60 Hz hay 50 Hz khi đặt.

Lỗi thường gặp ở động cơ giảm tốc trục thẳng và cách xử lý

Bốn hiện tượng hay gặp ở động cơ giảm tốc, từ vòng ra lệch bảng đến gãy trục ra.

Hiện tượng	Nguyên nhân	Cách xử lý
Vòng quay ra thấp hơn bảng	Bảng tính theo lưới 60 Hz, chạy 50 Hz còn 5/6	Nhân 5/6 hoặc chọn tỉ số nhỏ hơn
Rò dầu ở trục ra	Phớt mòn hoặc lắp sai tư thế	Thay phớt, lắp đúng tư thế như bản vẽ
Hộp nóng bất thường	Quá tải hoặc thiếu dầu	Giảm tải, kiểm dầu, kiểm hệ số sử dụng
Gãy trục ra	Tải va đập, khớp nối lệch	Dùng khớp nối mềm, căn chỉnh lại

Ngoài các dòng trong bảng, kho nhận đặt motor giảm tốc Samyang MG235 theo catalogue hãng; gửi mã in trên hàng cũ qua Zalo để nhận tờ thông số và báo giá.

Số liệu trên trang theo catalogue và datasheet của Samyang.
