Khớp nối Rotex KTR 14 đến 180, 7,5 đến 35.000 Nm, Rotex GS

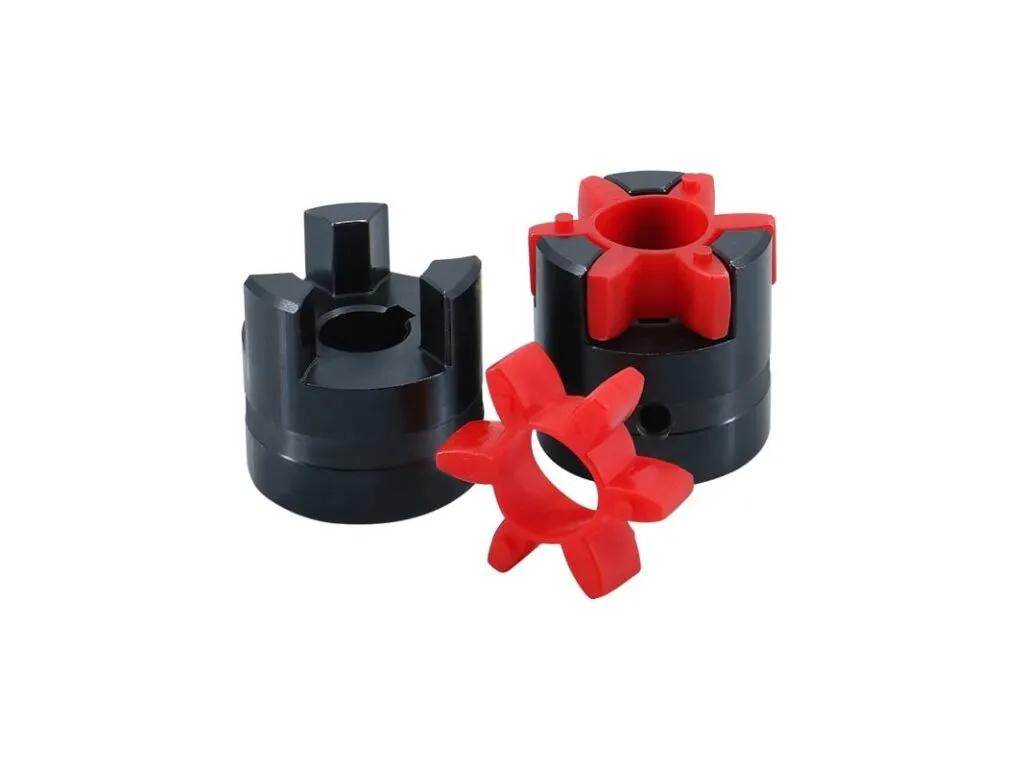

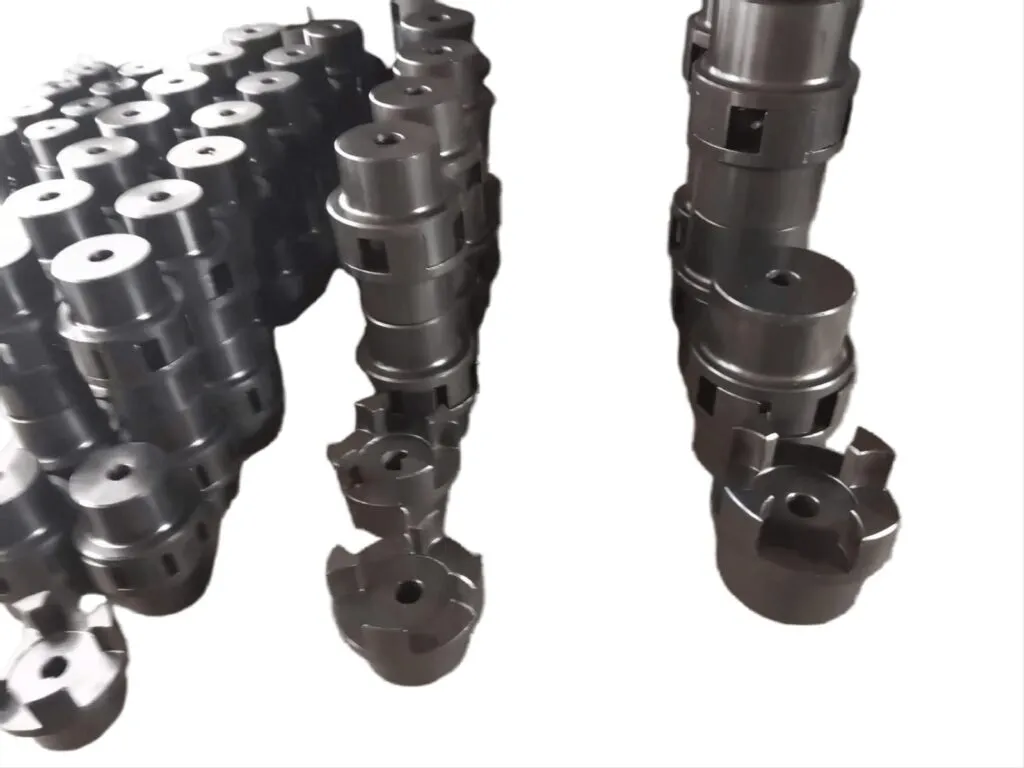

Khớp nối Rotex (khớp nối vấu KTR, Đức) là khớp vấu đàn hồi gồm hai moay-ơ có vấu và một vòng đệm hoa mai T-PUR kẹp giữa. Dòng tiêu chuẩn có 17 cỡ từ Rotex 14 đến Rotex 180, truyền mô-men 7,5 đến 35.000 Nm; dòng Rotex GS không rơ có 15 cỡ, 0,9 đến 3.600 Nm.

Khớp nối Rotex là gì, khác BoWex và GEARex thế nào

Rotex truyền lực qua vòng đàn hồi nên giảm rung và không cần bôi trơn. Khớp nối BoWex dùng răng nylon, GEARex dùng răng thép, còn Lovejoy và JAC thuộc họ khớp nối 3 chấu có vấu hình khác, không lắp lẫn vòng đệm. Rotex thuộc nhóm khớp nối vấu của kho.

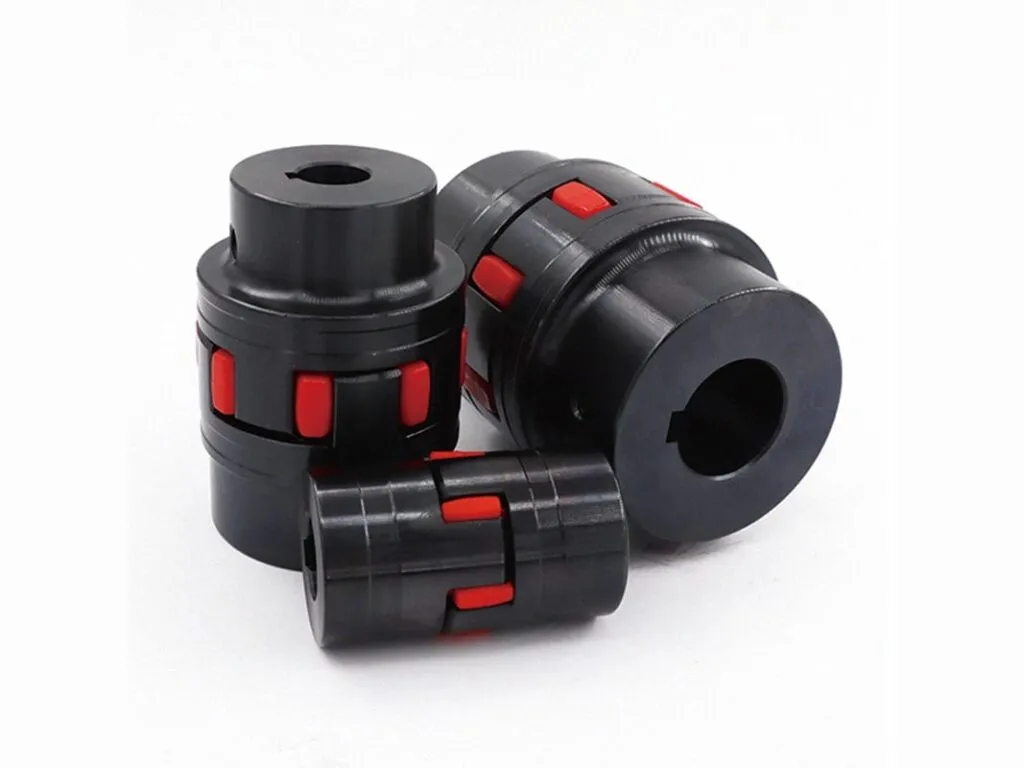

Các loại khớp nối Rotex theo dòng và loại moay-ơ

• Rotex tiêu chuẩn (loại 001): 17 cỡ 14 đến 180, vòng 92 ShA, 98 ShA hoặc 64 ShD.
• Rotex GS không rơ: 15 cỡ GS5 đến GS90, vòng đỏ 98 ShA.
• Moay-ơ loại 1, 1a, 1b: loại 1 là tiêu chuẩn, 1a cho truyền động cao, 1b cách điện và dài hơn (cỡ 38: L 164 mm so với 114 mm).
• Rotex CF, DKM, ZR, SBAN: mặt bích, khớp kép, khớp nối xa, đĩa phanh.

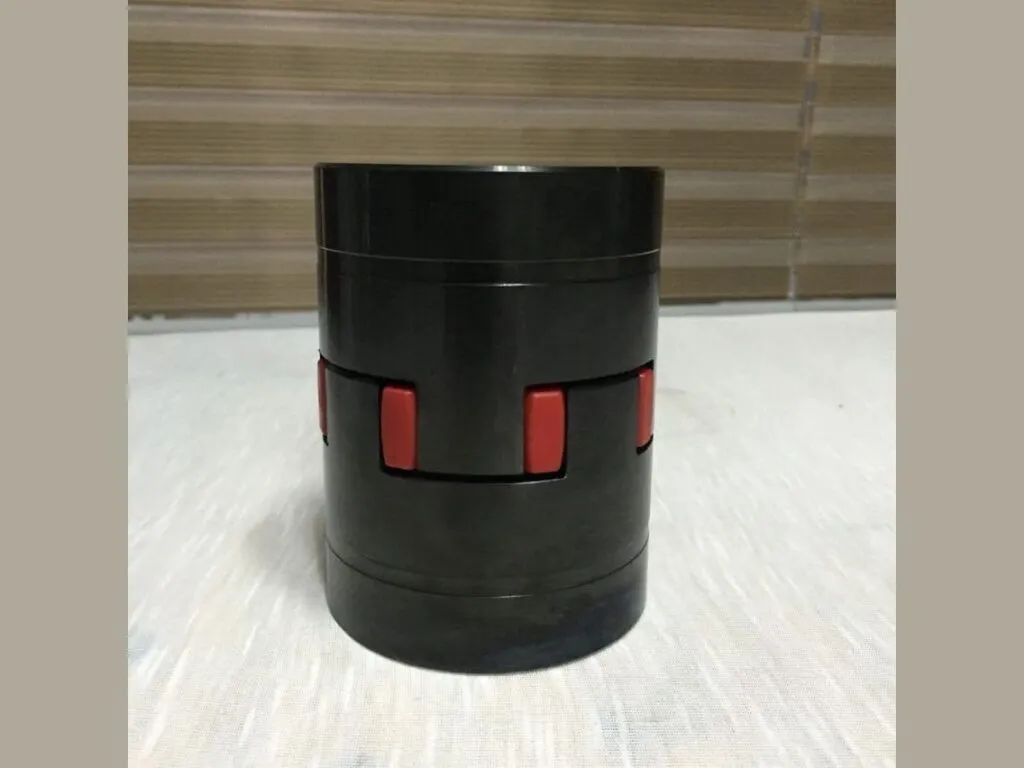

Thông số kỹ thuật khớp nối Rotex

Mô-men danh định (TKN) dòng tiêu chuẩn từ 7,5 Nm (cỡ 14) đến 35.000 Nm (cỡ 180), lỗ trục tối đa 16 đến 200 mm.

Thông số	Giá trị
Dải mô-men Rotex tiêu chuẩn	7,5 Nm (cỡ 14, 92 ShA) đến 35.000 Nm (cỡ 180, 64 ShD)
Dải mô-men Rotex GS	0,9 Nm (GS5) đến 3.600 Nm (GS90); cả họ GS 0,2 đến 5.850 Nm
Lỗ trục tối đa	Cỡ 14: 16 mm; cỡ 38: 48 mm; cỡ 90: 110 mm; cỡ 180: 200 mm
Cỡ 38: kích thước	L 114 mm (moay-ơ 1, 1a) hoặc 164 mm (1b); DH 80 mm; E 24 mm
Góc xoắn tối đa	5° mọi cỡ; bù lệch trục ngang và dọc
Vật liệu vòng đệm	T-PUR, nhiệt độ làm việc từ -50 °C, trần nhiệt tùy loại vòng
Vật liệu moay-ơ	Nhôm, thép, gang (phổ biến nhất là gang), thép thiêu kết
Lỗ và then	Lỗ ISO H7, rãnh then DIN 6885 tờ 1 JS9 (DIN và SAE)
ATEX	Theo EC 94/9/EC, nay 2014/34/EU (trừ moay-ơ nhôm AL-D)
Chứng nhận	DNV, Bureau Veritas, ABS, GOST R/GOST TR, EAC
Bảo trì	Không cần bôi trơn, giảm rung, cắm dọc trục fail-safe
Rotex GS38	TKN 325 Nm; lỗ tối đa 45 mm; L 114 mm

Bảng tra khớp nối Rotex theo cỡ và loại moay-ơ

Bảng tóm gom 43 dòng thành 7 nhóm theo cỡ, mô-men vòng 98 ShA và lỗ trục tối đa.

Nhóm	Dải cỡ	Mô-men vòng 98 ShA (Nm)	Lỗ trục tối đa (mm)
Tiêu chuẩn cỡ nhỏ	Rotex 14 đến Rotex 28	12,5 đến 160	16 đến 40
Tiêu chuẩn cỡ trung	Rotex 38 đến Rotex 55	325 đến 685	48 đến 75
Tiêu chuẩn cỡ lớn	Rotex 65 đến Rotex 90	940 đến 3.600	80 đến 110
Tiêu chuẩn cỡ rất lớn	Rotex 100 đến Rotex 180	4.950 đến 28.000	115 đến 200
GS cỡ nhỏ	Rotex GS5 đến Rotex GS14	0,9 đến 12,5	6 đến 16
GS cỡ trung	Rotex GS19 đến Rotex GS38	21 đến 325	24 đến 45
GS cỡ lớn	Rotex GS42 đến Rotex GS90	450 đến 3.600	55 đến 110

Bảng chi tiết 43 dòng gồm 28 dòng Rotex tiêu chuẩn (cỡ 14 đến 90 có hai kiểu moay-ơ 1a, 1b) và 15 cỡ GS.

Cỡ	Hub	TKN vòng 92 ShA (Nm)	TKN vòng 98 ShA (Nm)	TKN vòng 64 ShD (Nm)	Lỗ trục tối đa (mm)	L (mm)	E (mm)	b (mm)	s (mm)	DH (mm)	dH (mm)	D (mm)
Rotex 14	1a	7,5	12,5	16	16	35	13	10	1,5	30	10	30
Rotex 14	1b	7,5	12,5	16	16	50	13	10	1,5	30	10	30
Rotex 19	1a	10	17	21	25	66	16	12	2	40	18	40
Rotex 19	1b	10	17	21	25	90	16	12	2	40	18	40
Rotex 24	1a	35	60	75	35	78	18	14	2	55	27	55
Rotex 24	1b	35	60	75	35	118	18	14	2	55	27	55
Rotex 28	1a	95	160	200	40	90	20	15	2,5	65	30	65
Rotex 28	1b	95	160	200	40	140	20	15	2,5	65	30	65
Rotex 38	1a	190	325	405	48	114	24	18	3	80	38	70
Rotex 38	1b	190	325	405	48	164	24	18	3	80	38	80
Rotex 42	1a	265	450	560	55	126	26	20	3	95	46	85
Rotex 42	1b	265	450	560	55	176	26	20	3	95	46	95
Rotex 48	1a	310	525	655	62	140	28	21	3,5	105	51	95
Rotex 48	1b	310	525	655	62	188	28	21	3,5	105	51	105
Rotex 55	1a	410	685	825	75	160	30	22	4	120	60	110
Rotex 55	1b	410	685	825	75	210	30	22	4	120	60	120
Rotex 65	1a	625	940	1.175	80	185	35	26	4,5	135	68	115
Rotex 65	1b	625	940	1.175	80	235	35	26	4,5	135	68	135
Rotex 75	1a	1.280	1.920	2.400	95	210	40	30	5	160	80	135
Rotex 75	1b	1.280	1.920	2.400	95	260	40	30	5	160	80	160
Rotex 90	1a	2.400	3.600	4.500	110	245	45	34	5,5	200	100	160
Rotex 90	1b	2.400	3.600	4.500	110	295	45	34	5,5	200	100	200
Rotex 100	1	3.300	4.950	6.185	115	270	50	38	6	225	113	180
Rotex 110	1	4.800	7.200	9.000	125	295	55	42	6,5	255	127	200
Rotex 125	1	6.650	10.000	12.500	145	340	60	46	7	290	147	230
Rotex 140	1	8.550	12.800	16.000	160	375	65	50	7,5	320	165	255
Rotex 160	1	12.800	19.200	24.000	185	425	75	57	9	370	190	290
Rotex 180	1	18.650	28.000	35.000	200	475	85	64	10,5	420	220	325
Rotex GS5	GS	Không công bố	0,9	Không công bố	6	15	5	4	0,5	10	Không công bố	Không công bố
Rotex GS7	GS	Không công bố	2	Không công bố	7	22	8	6	1	14	Không công bố	Không công bố
Rotex GS9	GS	Không công bố	5	Không công bố	11	30	10	8	1	20	7,2	Không công bố
Rotex GS12	GS	Không công bố	9	Không công bố	12	34	12	10	1	25	8,5	Không công bố
Rotex GS14	GS	Không công bố	12,5	Không công bố	16	35	13	10	1,5	30	10,5	Không công bố
Rotex GS19	GS	Không công bố	21	Không công bố	24	66	16	12	2	40	18	Không công bố
Rotex GS24	GS	Không công bố	60	Không công bố	28	78	18	14	2	55	27	Không công bố
Rotex GS28	GS	Không công bố	160	Không công bố	38	90	20	15	2,5	65	30	Không công bố
Rotex GS38	GS	Không công bố	325	Không công bố	45	114	24	18	3	80	38	Không công bố
Rotex GS42	GS	Không công bố	450	Không công bố	55	126	26	20	3	95	46	Không công bố
Rotex GS48	GS	Không công bố	525	Không công bố	62	140	28	21	3,5	105	51	Không công bố
Rotex GS55	GS	Không công bố	685	Không công bố	74	160	30	22	4	120	60	Không công bố
Rotex GS65	GS	Không công bố	940	Không công bố	80	185	35	26	4,5	135	68	Không công bố
Rotex GS75	GS	Không công bố	1.920	Không công bố	95	210	40	30	5	160	80	Không công bố
Rotex GS90	GS	Không công bố	3.600	Không công bố	110	245	45	34	5,5	200	104	Không công bố

Đọc mã theo cỡ rồi kiểu moay-ơ: Rotex 38 1b là cỡ 38, moay-ơ dài cách điện. Cột D của moay-ơ 1a và 1b khác nhau ở cỡ 38 đến 90.

Báo giá khớp nối Rotex

Giá phụ thuộc cỡ, loại moay-ơ, độ cứng vòng đệm, số bộ và yêu cầu CO/CQ. Gửi mã cỡ, kiểu moay-ơ và đường kính trục qua Zalo để nhận báo giá.

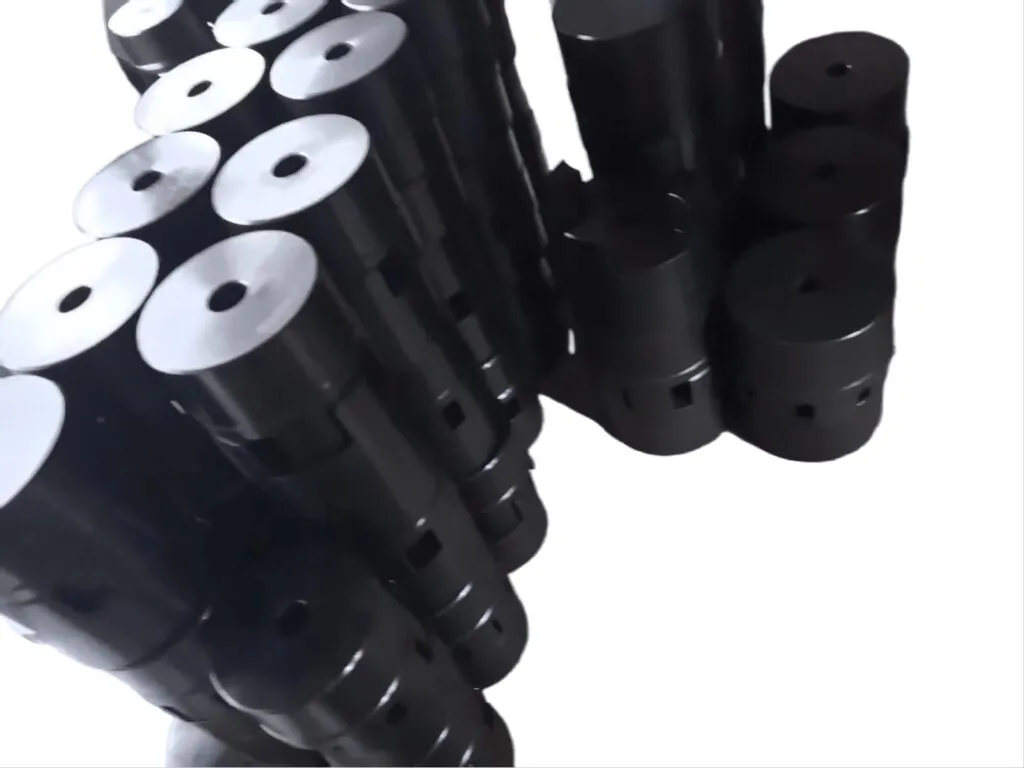

Đặt khớp nối Rotex theo mã và cỡ trục

Đọc mã cỡ trên moay-ơ cũ, đo đường kính trục và rãnh then, gửi ảnh qua Zalo để đối chiếu bảng tra. Kho khoét lỗ và gia công rãnh then DIN hoặc SAE trong dải lỗ của cỡ, có CO/CQ, xuất VAT, giao toàn quốc. Cần thay riêng vòng thì xem đệm Rotex hoặc đệm Rotex GS.

Cách chọn khớp nối Rotex theo mô-men và đường kính trục

• Tính mô-men truyền, nhân hệ số tải, rồi chọn cỡ có TKN của vòng đã chọn lớn hơn.
• Đường kính trục không vượt lỗ trục tối đa của cỡ (Rotex 38: 48 mm).
• Cần không rơ cho servo hoặc tự động hóa: chọn Rotex GS.
• Cần cách điện giữa hai trục: chọn moay-ơ 1b.

Rotex hay gặp ở bơm ly tâm, quạt, máy nén; vòng của họ khớp khác xem nhóm cao su khớp nối.

Lỗi thường gặp ở khớp nối Rotex và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Vòng mòn nhanh	Lệch trục, quá tải	Căn trục, tăng cỡ
Moay-ơ xê dịch	Vít chặn lỏng	Siết theo mô-men TA, từ 1,5 Nm (cỡ 14) đến 140 Nm (cỡ 160, 180)
Lắp không vừa	Sai loại moay-ơ hoặc sai lỗ	Gửi mã moay-ơ và đường kính trục

Số liệu trên trang theo catalogue và datasheet của KTR; tiêu chuẩn tham chiếu: DIN 69002, DIN 6885, ISO 286-2 (dung sai lỗ trục H7).
