Đệm rotex 92 ShA, 98 ShA, 64 ShD cỡ 14 đến 180, cao su giảm chấn KTR

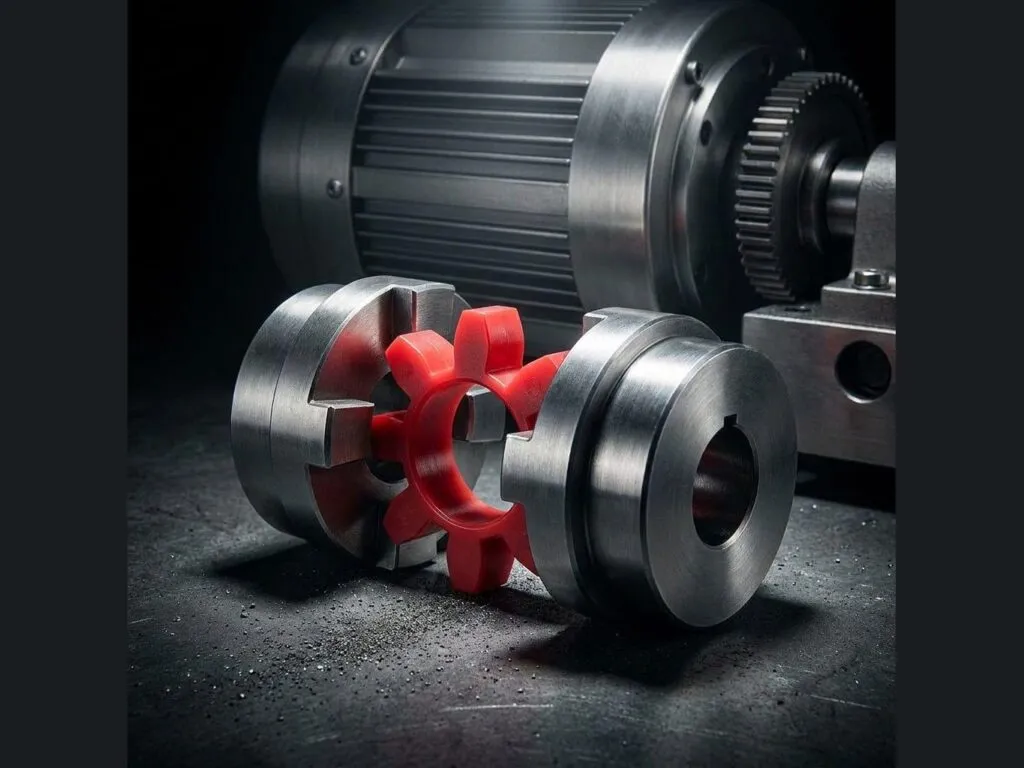

Đệm rotex (đệm hoa mai rotex, rotex spider) là vòng đàn hồi 4 đến 12 cánh bằng T-PUR, kẹp giữa hai vấu của khớp nối KTR Rotex để truyền mô-men và hút rung. Kho có 17 cỡ từ 14 đến 180, ba độ cứng 92 ShA, 98 ShA, 64 ShD, mô-men danh định 7,5 đến 35.000 Nm.

Đệm Rotex là gì, khác đệm Rotex GS thế nào

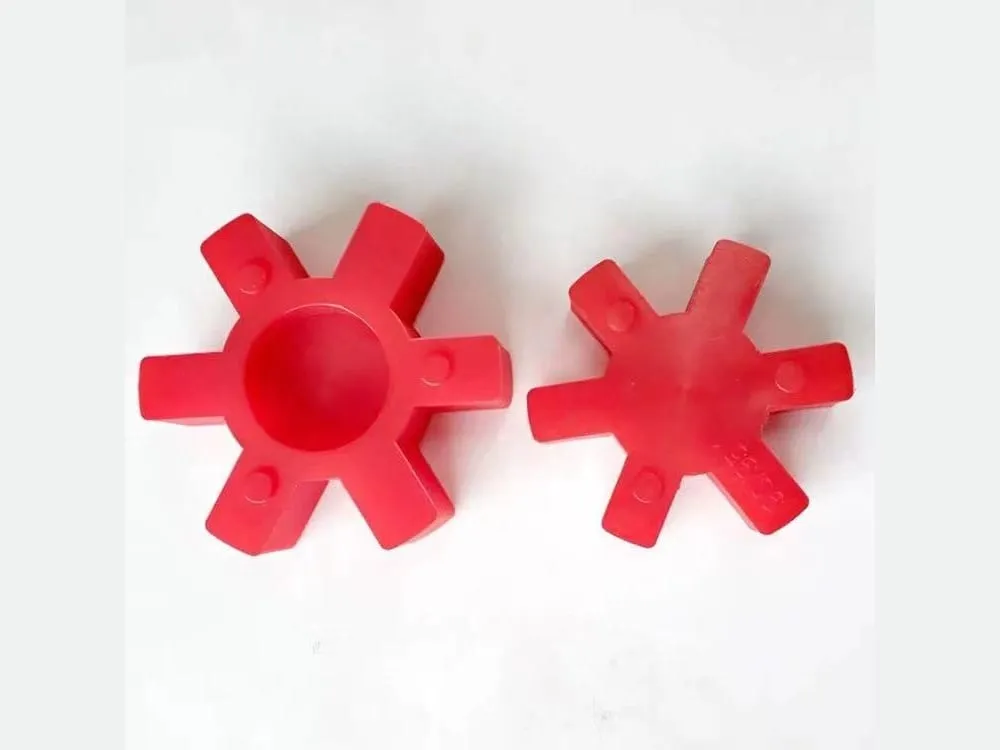

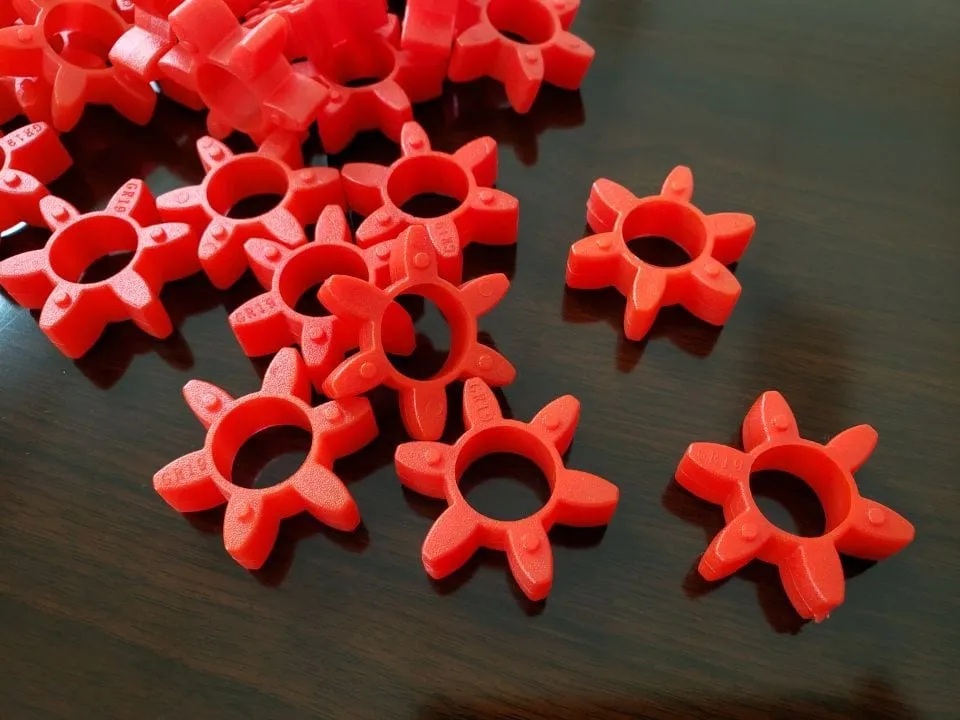

Đệm Rotex tiêu chuẩn cắm dọc trục giữa hai moay-ơ của khớp nối rotex, nên thay vòng không cần dời động cơ và bơm; hai cỡ gần nhau khác ở chiều cao b (cỡ 42: 20 mm, cỡ 48: 21 mm). Đệm rotex gs màu đỏ, không rơ, cỡ 5 đến 90, thuộc họ khác dù đường kính ngoài trùng.

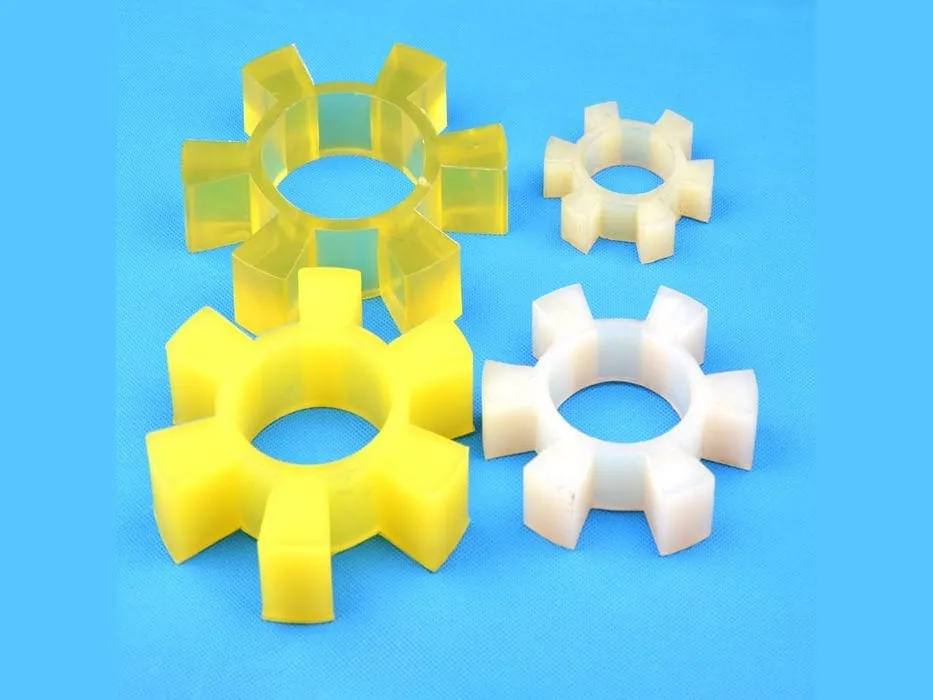

Cùng danh mục cao su khớp nối còn có đệm hoa mai với hình răng riêng; vòng GR, MT, T của nhà cung cấp Trung Quốc là đệm PU, không phải hàng KTR.

Các loại đệm Rotex theo độ cứng và dải cỡ

Ba độ cứng, mỗi loại một màu. Cùng cỡ 28, mô-men danh định lần lượt 95, 160 và 200 Nm.

• 92 ShA, màu cam: mềm, giảm chấn tốt, mô-men thấp nhất mỗi cỡ; dùng khi tải va đập.
• 98 ShA, màu tím lilac: mô-men cao hơn 92 ShA khoảng 1,5 lần, đi với moay-ơ thép, gang GJL, gang cầu GJS.
• 64 ShD, màu xanh nhạt: cứng, mô-men cao nhất mỗi cỡ, ít giảm chấn; không đi với moay-ơ nhôm AL-D và EN-GJL-250.

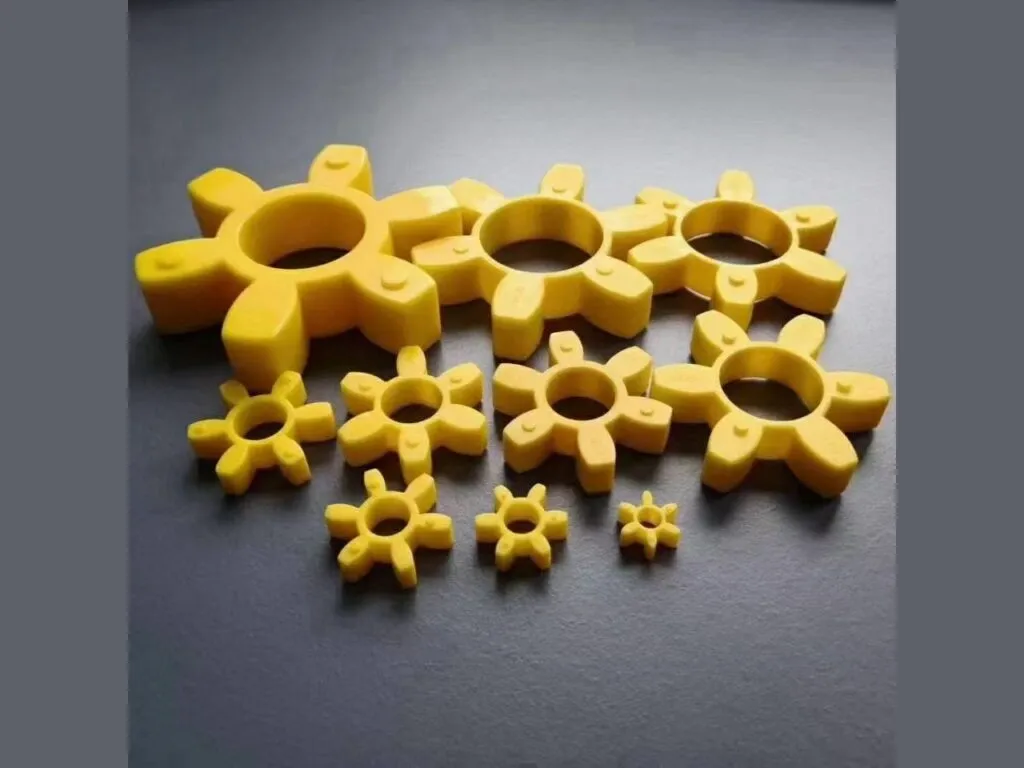

• Theo dải cỡ: 14 và 19 (4 và 6 cánh) cho động cơ nhỏ, servo; 24 đến 65 (8 cánh) cho bơm, quạt, hộp số; 75 đến 180 (10 và 12 cánh) cho máy nghiền, băng tải.

Thông số kỹ thuật đệm Rotex

Đệm rotex làm từ T-PUR, mô-men danh định TKN từ 7,5 Nm ở cỡ 14 đến 35.000 Nm ở cỡ 180, mô-men tối đa TKmax gấp 2 lần danh định.

Thông số	Giá trị
Vật liệu	T-PUR (polyurethane nhiệt dẻo cải tiến), thay cho PUR thường
Độ cứng và màu	92 ShA cam; 98 ShA tím lilac; 64 ShD xanh nhạt
Dải cỡ	14, 19, 24, 28, 38, 42, 48, 55, 65, 75, 90, 100, 110, 125, 140, 160, 180 (17 cỡ)
Số cánh	cỡ 14: 4; cỡ 19: 6; cỡ 24 đến 65: 8; cỡ 75 đến 160: 10; cỡ 180: 12
TKN 92 ShA	7,5 Nm (cỡ 14) đến 18.650 Nm (cỡ 180)
TKN 98 ShA	12,5 Nm (cỡ 14) đến 28.000 Nm (cỡ 180)
TKN 64 ShD	16 Nm (cỡ 14) đến 35.000 Nm (cỡ 180)
TKmax	2 lần mô-men danh định (cỡ 28, 98 ShA: 160 Nm danh định, 320 Nm tối đa)
TKW, mô-men rung	cỡ 28: 25 Nm (92 ShA), 42 Nm (98 ShA), 52 Nm (64 ShD); cỡ 180: 4.849, 7.280, 9.100 Nm
Kích thước DH, dH, b	cỡ 28: 65, 30, 15 mm; cỡ 38: 80, 38, 18 mm; cỡ 180: 420, 220, 64 mm
Độ cứng tiêu chuẩn theo cỡ	92 ShA và 95/98 ShA cỡ 14 đến 100; 64 ShD cỡ 14 đến 180; cỡ 110 đến 180 dùng phần tử răng đôi 92/95 ShA
Nhiệt độ làm việc	khoảng -40 đến +120 °C, tùy hãng và lô
Chống nổ	đạt ATEX 2014/34/EU, trừ moay-ơ nhôm AL-D

Bảng tra cỡ 14 đến 180 theo mô-men và kích thước

Bảng 17 dòng, mỗi dòng một cỡ Rotex, kèm kích thước, số cánh và mô-men danh định theo ba độ cứng.

Cỡ	Ø ngoài DH (mm)	Ø trong dH (mm)	Cao b (mm)	Khoảng lắp E (mm)	Số cánh	TKN 92 ShA cam (Nm)	TKN 98 ShA tím (Nm)	TKN 64 ShD xanh nhạt (Nm)	TKmax 98 ShA (Nm)
Rotex 14	30	10	10	13	4	7,5	12,5	16	25
Rotex 19	40	18	12	16	6	10	17	21	34
Rotex 24	55	27	14	18	8	35	60	75	120
Rotex 28	65	30	15	20	8	95	160	200	320
Rotex 38	80	38	18	24	8	190	325	405	650
Rotex 42	95	46	20	26	8	265	450	560	900
Rotex 48	105	51	21	28	8	310	525	655	1.050
Rotex 55	120	60	22	30	8	410	685	825	1.370
Rotex 65	135	68	26	35	8	625	940	1.175	1.880
Rotex 75	160	80	30	40	10	1.280	1.920	2.400	3.840
Rotex 90	200	100	34	45	10	2.400	3.600	4.500	7.200
Rotex 100	225	113	38	50	10	3.300	4.950	6.185	9.900
Rotex 110	255	127	42	55	10	4.800	7.200	9.000	14.400
Rotex 125	290	147	46	60	10	6.650	10.000	12.500	20.000
Rotex 140	320	165	50	65	10	8.550	12.800	16.000	25.600
Rotex 160	370	190	57	75	10	12.800	19.200	24.000	38.400
Rotex 180	420	220	64	85	12	18.650	28.000	35.000	56.000

Cỡ 110 đến 180 ở 98 ShA cần xác nhận khi báo giá.

Báo giá đệm Rotex

Giá đệm rotex phụ thuộc cỡ, độ cứng, số lượng và yêu cầu CO, CQ. Gửi cỡ, độ cứng, số lượng qua Zalo để nhận báo giá theo từng mã.

Đặt đệm Rotex theo cỡ và độ cứng

Mã đặt ghi dạng Rotex cỡ độ cứng, ví dụ Rotex 38 98 ShA. Đo hai đường kính vòng cũ (cỡ 38: 80 và 38 mm), đếm số cánh (8), gửi ảnh qua Zalo. Kho giao toàn quốc, có CO, CQ, xuất VAT.

Hàng tiêu chuẩn KTR theo cỡ, không cắt theo bản vẽ; đệm đúc theo mẫu đặt riêng.

Cách chọn đệm Rotex theo mô-men và moay-ơ

Tính mô-men cần truyền T = 9.550 x P(kW) / n(vòng/phút), nhân hệ số làm việc của máy, rồi chọn cỡ có TKN lớn hơn giá trị đó (công thức chuẩn, không phải số của KTR).

• Tải va đập, máy nén piston: ưu tiên 92 ShA để hút rung (TKW cỡ 38, 92 ShA: 49 Nm).
• Moay-ơ nhôm hoặc gang EN-GJL-250 không đi với 64 ShD.
• Không dùng đệm GS màu đỏ (98 ShA) cho khớp Rotex tiêu chuẩn.

Lỗi thường gặp ở vòng đệm khớp vấu và cách xử lý

Bốn hiện tượng hay gặp ở đệm rotex sau một thời gian chạy.

Hiện tượng	Nguyên nhân	Cách xử lý
Vòng đệm nứt chân cánh hoặc mất vài cánh	Tải vượt TKN, lệch trục lớn, hoặc dùng loại cứng cho tải va đập	Kiểm tra mô-men thực, chuyển 92 ShA nếu có sốc, căn chỉnh lại trục trước khi lắp vòng mới
Rung, tiếng gõ khi khởi động	Vòng mòn, hai moay-ơ để sai khoảng E, vấu chạm nhau	Đo khoảng hở theo E và s trong bảng cỡ, thay vòng, siết vít chặn theo mô-men TA của KTR
Vòng chảy mềm, đổi màu	Nhiệt độ vượt giới hạn hoặc tiếp xúc dầu, hóa chất không tương thích	Giữ nhiệt trong dải làm việc khoảng -40 đến +120 °C, che chắn dầu và hóa chất không tương thích hoặc đổi vật liệu
Vòng mua về lắp không vừa	Nhầm Rotex tiêu chuẩn với Rotex GS hoặc nhầm số cánh, cỡ	Đối chiếu số cánh, DH, dH, b, E; gửi ảnh vòng cũ kèm hai đường kính đo được

Số liệu trên trang theo catalogue và datasheet của KTR.
