Vỏ nhựa bowex thay thế (sleeve nylon) cho khớp nối KTR, cỡ M-14 đến I-125

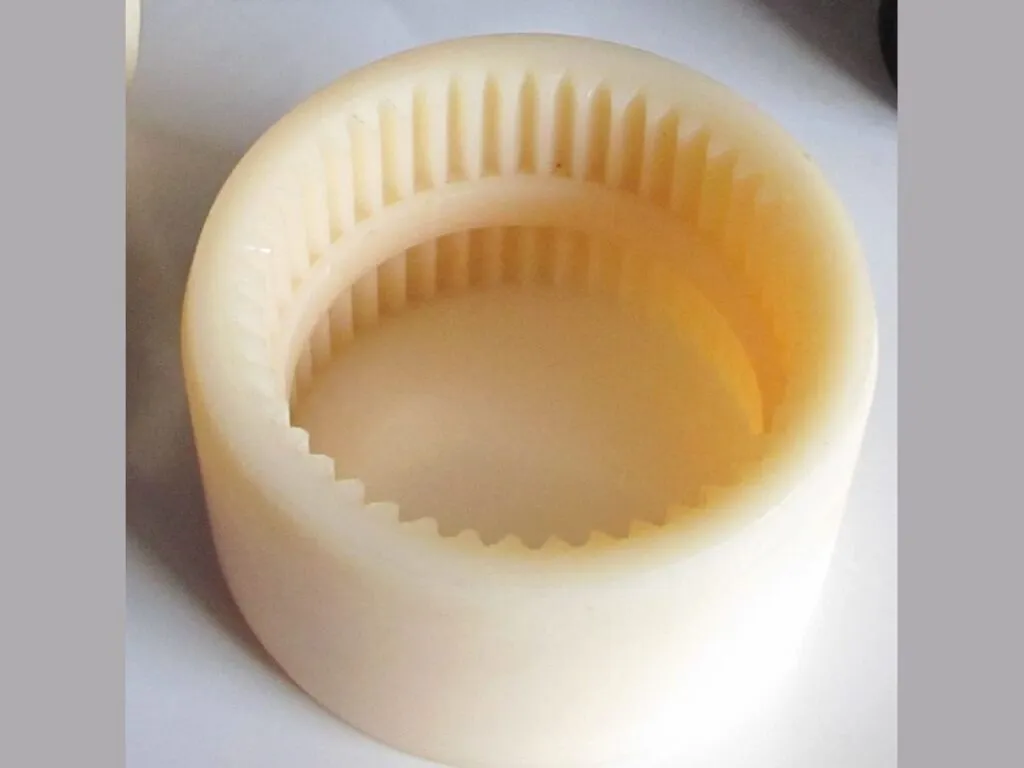

Vỏ nhựa bowex (sleeve bowex, vỏ nylon bowex) là vòng polyamide có răng trong, cắm giữa hai moay-ơ răng cong của khớp nối KTR BoWex M. Kho nhập 12 cỡ từ M-14 đến I-125, mô-men danh định 10 đến 2.500 Nm, 20 đến 54 răng, nhiệt độ làm việc -25 đến +100 °C.

Vỏ nhựa bowex là gì, khác moay-ơ và đệm hoa mai thế nào

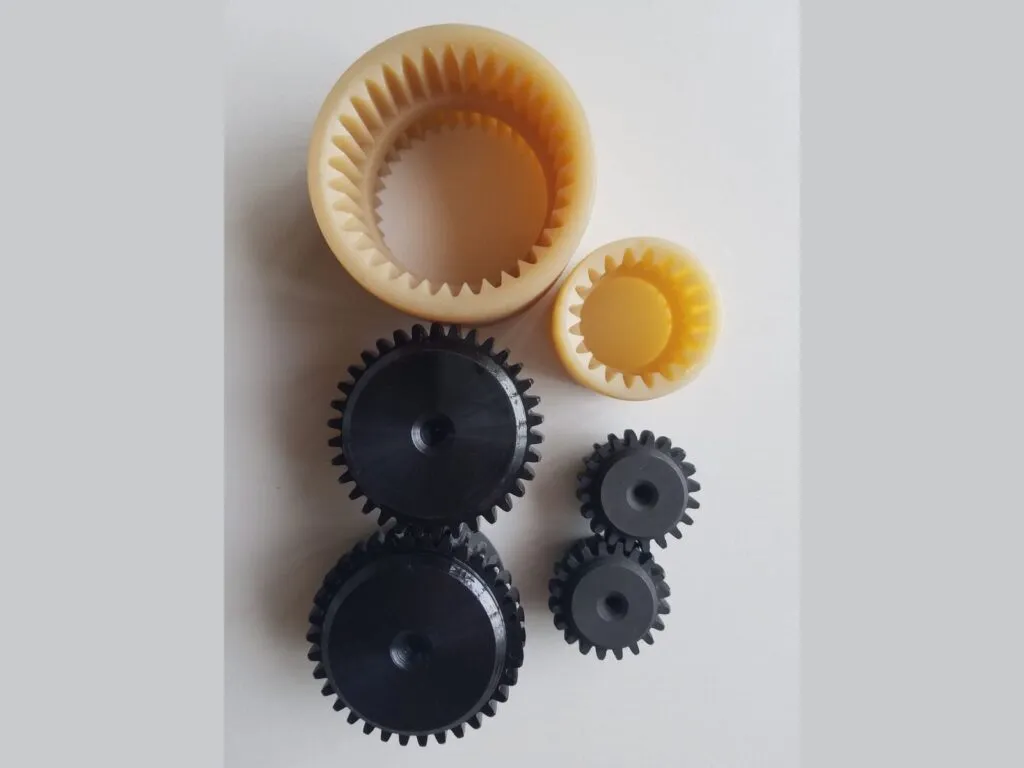

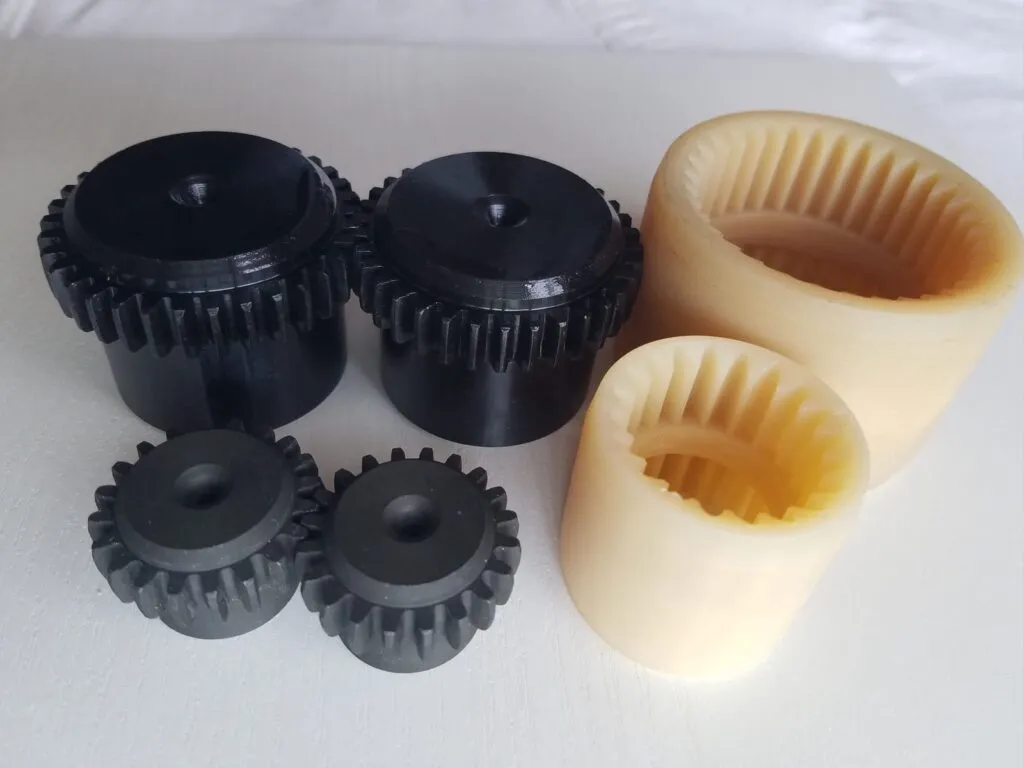

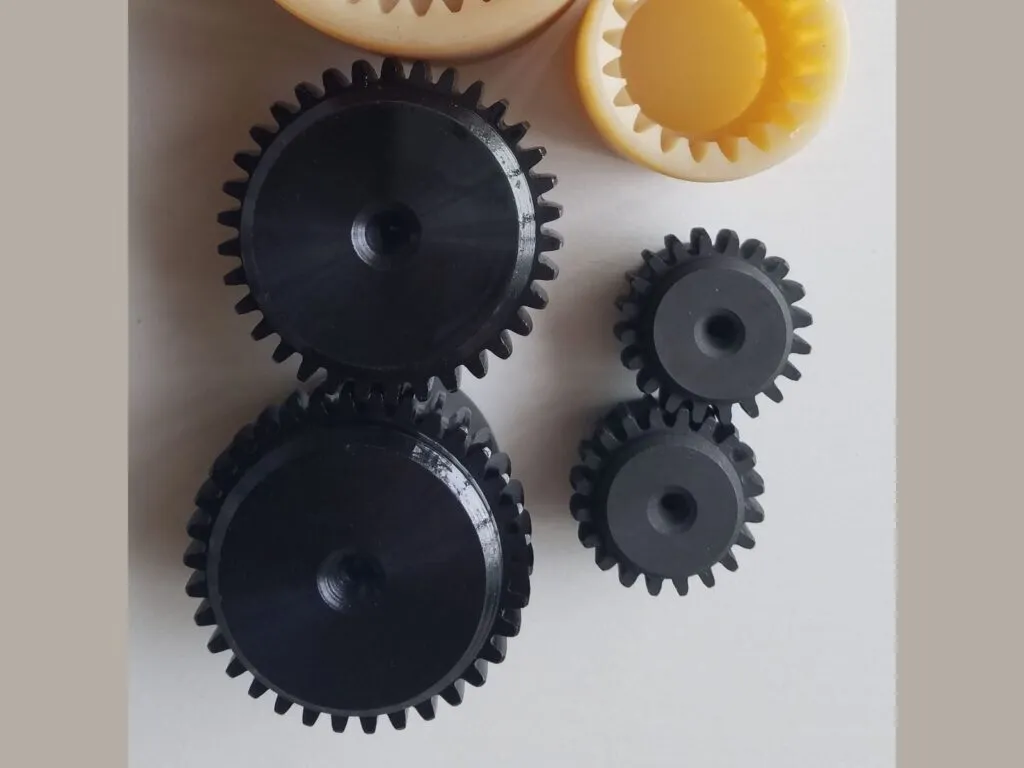

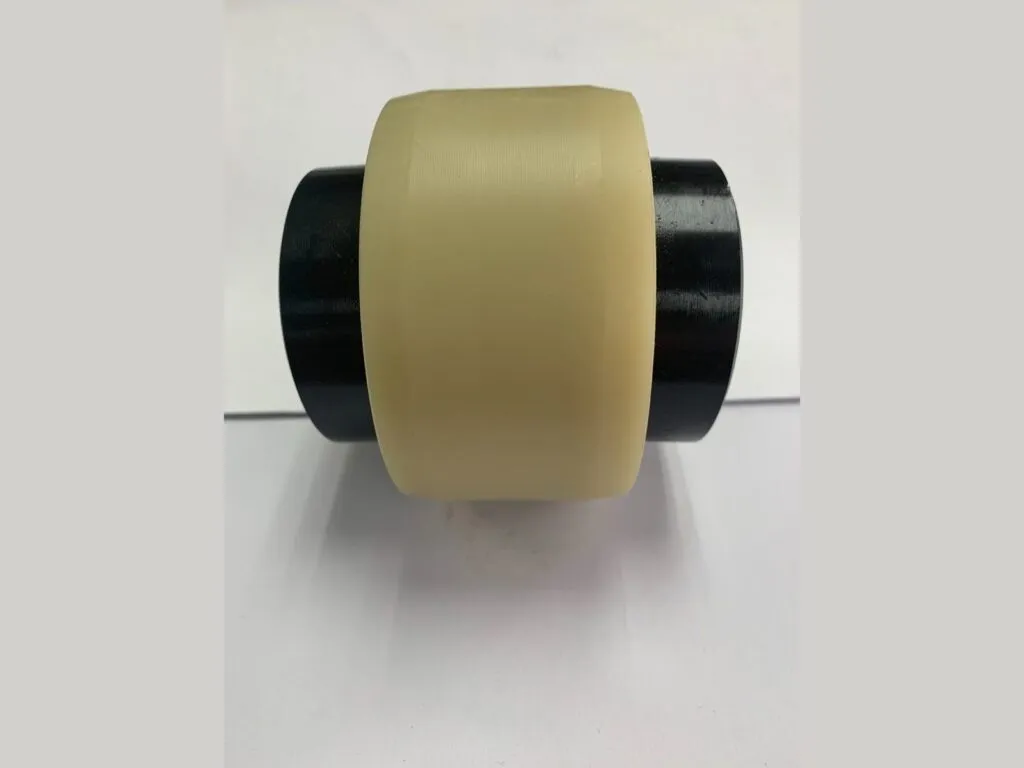

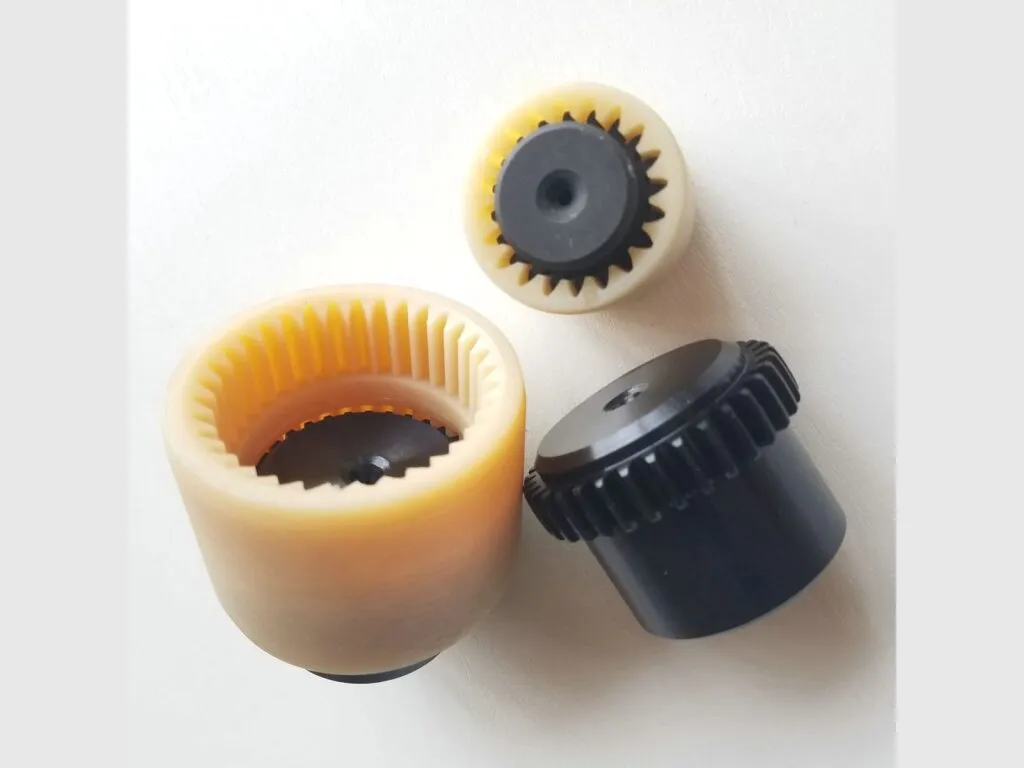

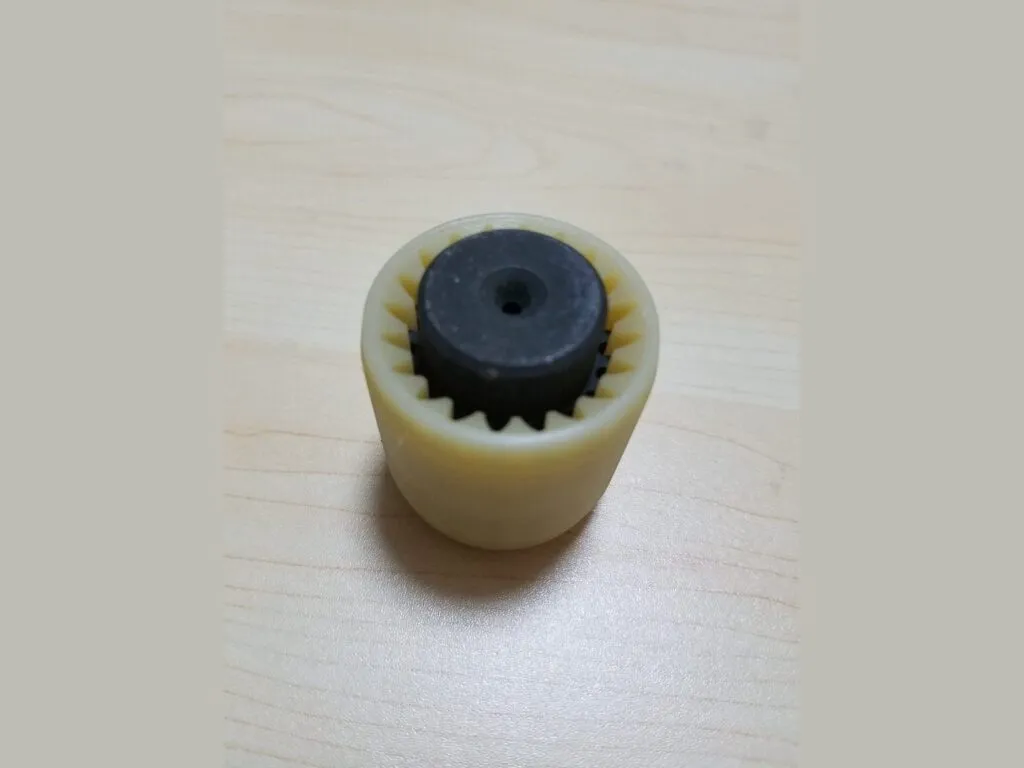

Sleeve là phần hao mòn của khớp BoWex, thay định kỳ trong khi hai moay-ơ kim loại giữ nguyên trên trục. Răng cong lõm bù lệch trục, vỏ cắm dọc trục nên thay không phải dời động cơ. Hàng dễ nhầm gồm moay-ơ răng BoWex (khớp trọn bộ, xem khớp nối bowex), đệm hoa mai của khớp vấu và khớp nối răng vỏ thép GEARex.

Các loại vỏ nhựa bowex theo cỡ và vật liệu

• Sleeve BoWex M nylon (M-14 đến M-65): mô-men 10 đến 380 Nm, mã ví dụ M-28 Sleeve.
• Sleeve BoWex I (I-80 đến I-125): loại tải nặng, vỏ ống tròn một mảnh, 700 đến 2.500 Nm, mã ví dụ I-100 Sleeve.
• Sleeve M-...C (PA gia cường sợi carbon): đến cỡ M-65C, rơ thấp hơn, mô-men cao hơn, đạt ATEX theo catalogue KTR, mã ví dụ M-48C.
• BoWex junior: khớp nylon toàn phần cắm 2 hoặc 3 phần, 5 đến 12 Nm.

Thông số kỹ thuật vỏ nhựa bowex

Sleeve làm bằng nylon polyamide, làm việc từ -25 đến +100 °C mà không cần bôi trơn. Mô-men tối đa bằng 3 lần danh định, mô-men rung bằng một nửa danh định; riêng M-28 là 45, 135 và 23 Nm.

Thông số	Giá trị
Vật liệu sleeve	Nylon (polyamide); loại C là PA gia cường sợi carbon đến M-65C
Nhiệt độ làm việc	-25 đến +100 °C, không cần bảo trì
Dải mô-men danh định	10 Nm (M-14) đến 2.500 Nm (I-125)
Mô-men tối đa TKmax	3 lần danh định (M-28: 135 Nm; I-100: 3.600 Nm)
Mô-men rung TKW	Một nửa danh định (M-28: 23 Nm; I-100: 600 Nm)
M-14	20 răng; LH 37 mm; DH 40 mm
M-28	34 răng; LH 46 mm; DH 65 mm
M-65	42 răng; LH 68 mm; DH 132 mm
I-125	54 răng; LH 134 mm; DH 270 mm
Dạng răng	Răng cong lõm, bù lệch trục, cắm dọc trục
Cách ghi mã	BoWex M-<cỡ> Sleeve hoặc BoWex I-<cỡ> Sleeve
Dòng khớp BoWex	junior, junior M, M, M-C, stainless, I, AS, Special-I, SD, SD1, SG, SSR, GT, ZR, HEW Compact

Bảng tra cỡ vỏ nhựa bowex M-14 đến I-125

Bảng gồm 12 dòng, chia hai nhóm: M-14 đến M-65 và I-80 đến I-125. Đơn vị mô-men là Nm, kích thước là mm.

Cỡ	TKN (Nm)	TKmax (Nm)	TKW (Nm)	Số răng	Chiều dài LH (mm)	Ø ngoài DH (mm)	Ø đỉnh răng moay-ơ Dz (mm)
BoWex M-14	10	30	5	20	37	40	33
BoWex M-19	16	48	8	24	37	47	39
BoWex M-24	20	60	10	28	41	53	45
BoWex M-28	45	135	23	34	46	65	54
BoWex M-32	60	180	30	40	48	75	63
BoWex M-38	80	240	40	44	48	83	69
BoWex M-42	100	300	50	50	50	92	78
BoWex M-48	140	420	70	50	50	95	78
BoWex M-65	380	1.140	190	42	68	132	110
BoWex I-80	700	2.100	350	46	93	178	145
BoWex I-100	1.200	3.600	600	48	102	210	176
BoWex I-125	2.500	7.500	1.250	54	134	270	225

Báo giá vỏ nhựa bowex

Giá phụ thuộc cỡ, loại nylon hay sợi carbon, số lượng và bộ chứng từ CO, CQ. Gửi mã sleeve hoặc ảnh khớp đang chạy qua Zalo để nhận báo giá theo cỡ; đơn nhiều chiếc được giá tốt hơn.

Đặt vỏ nhựa bowex theo mã và cỡ moay-ơ

Đọc cỡ in trên thân moay-ơ rồi chọn sleeve cùng cỡ. Khi mã đã mờ, đo đường kính ngoài DH, đo chiều dài LH và đếm răng, rồi đối chiếu với bảng tra. Vỏ là hàng tiêu chuẩn KTR theo cỡ, không cắt theo bản vẽ. Kho xuất VAT và giao toàn quốc. Cùng khớp thường cần thay thêm cao su giảm chấn, xem nhóm cao su khớp nối và đệm rotex.

Cách chọn vỏ nhựa bowex theo mô-men và nhiệt độ

• Chọn đúng cỡ trên moay-ơ; M-14 đến M-48 phủ 10 đến 140 Nm cho động cơ-bơm, hộp số nhỏ, quạt.
• Nhiệt độ trên 100 °C hoặc dưới -25 °C: không dùng nylon, đổi loại khớp.
• Cần rơ thấp, mô-men cao: dùng sleeve M-...C sợi carbon đến M-65C.
• Đối chiếu số răng và DH: M-48 có 50 răng, DH 95 mm; M-42 có 50 răng, DH 92 mm.

Lỗi thường gặp ở vỏ nhựa bowex và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Răng sleeve mòn hoặc gãy	Quá tải, lệch trục, nhiệt cao	Thay sleeve, tính lại cỡ theo TKN
Rơ và ồn	Răng mòn	Thay sleeve, kiểm moay-ơ
Mua nhầm cỡ lân cận	M-38 và M-42 gần nhau (DH 83 và 92 mm)	Đo DH và đếm răng

Số liệu trên trang theo catalogue và datasheet của KTR.
