Chữ thập xe tải (chữ thập láp, cardan): cỡ 49x155 đến 52x210, SPL170, SPL250

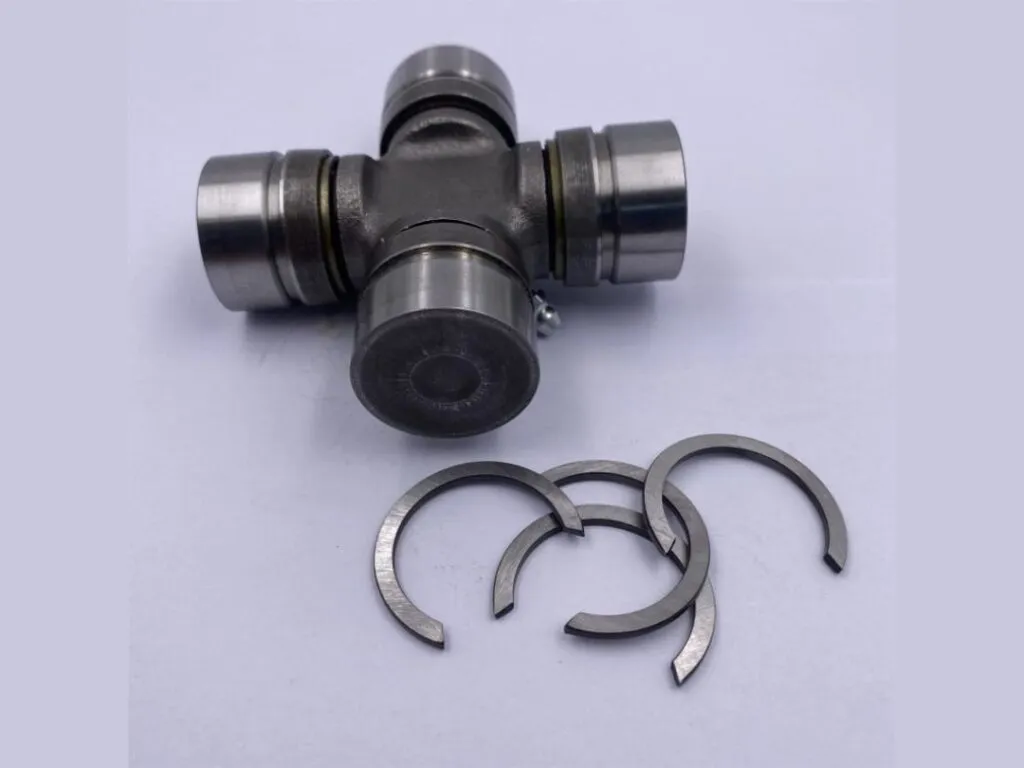

Chữ thập xe tải (chữ thập láp, bi chữ thập) là bộ khớp các đăng gồm thập tự thép và bốn chén bi kim, nối láp với cầu và hộp số xe tải, xe đầu kéo. Cỡ gọi bằng đường kính chén x khoảng cách hai chén: 49x155, 49x178, 49x192 (chén 49,2 mm), 52x175, 52x210, 55x164, 60x163 và cỡ tay lái 24x59.

Chữ thập xe tải là gì, khác khớp nối chữ thập công nghiệp thế nào

Chữ thập xe tải mã theo xe nặng (Spicer 5-280X, Meritor CP20, SPL250) và cỡ chén. Khớp nối chữ thập công nghiệp chọn theo mô-men và đường kính trục máy. Láp dài nhiều khớp là trục cardan. Cả ba nằm trong nhóm khớp nối cardan.

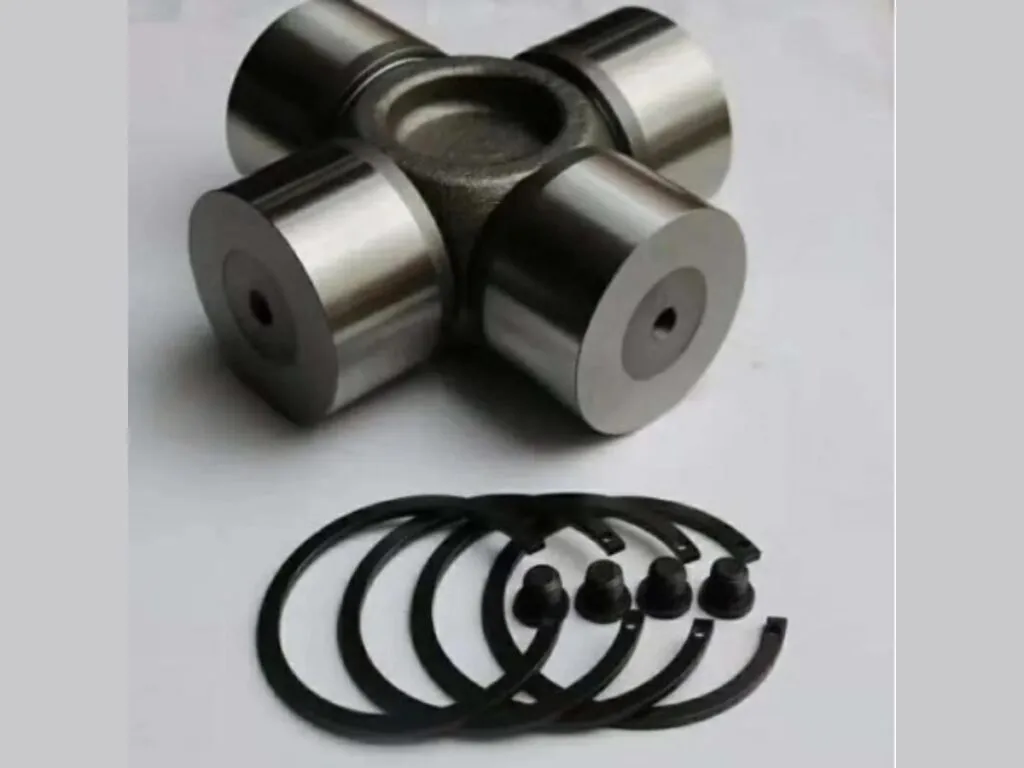

Các loại chữ thập theo series và kiểu chén

• Series 1710, 1760, 1810 (Spicer) chén 49 mm: Cùng đường kính chén 1,938 in (49,2 mm), chỉ khác khoảng cách hai chén: 6,094 in (154,8 mm), 7,000 in (177,8 mm), 7,547 in (191,7 mm).

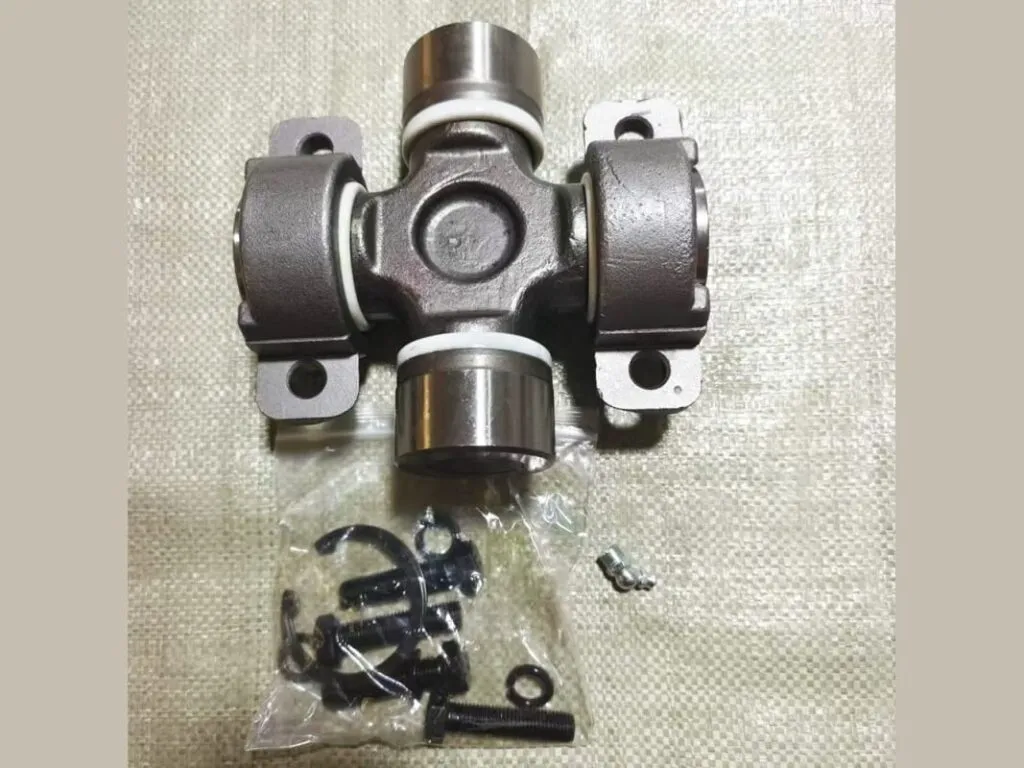

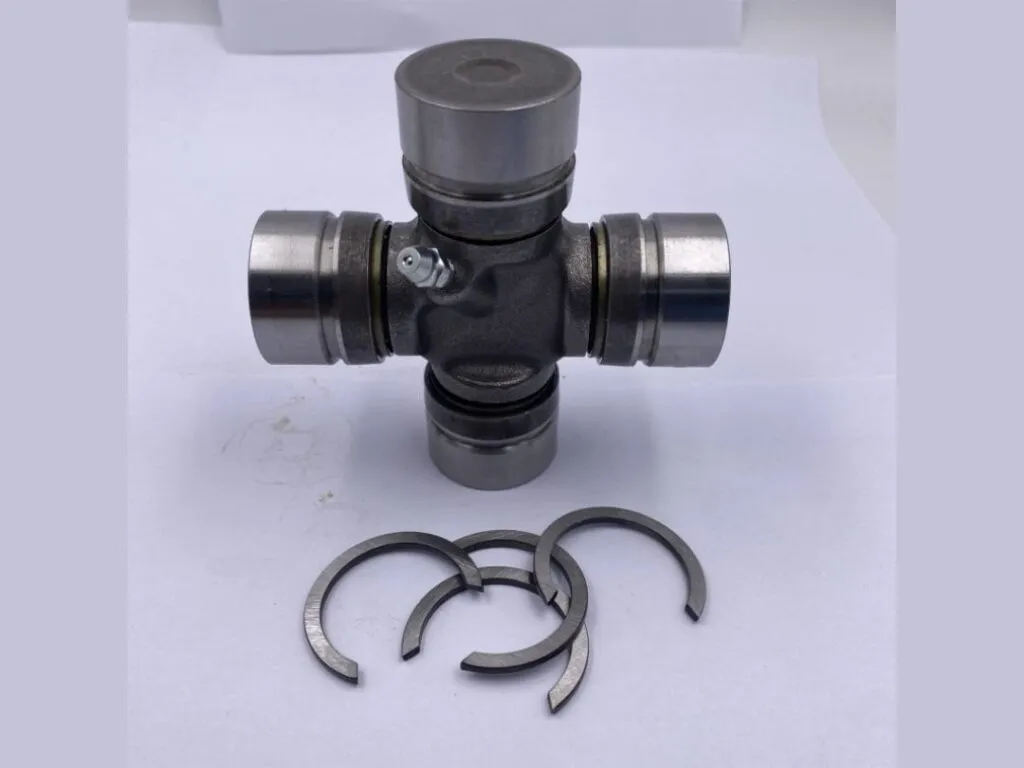

• Kiểu chén 4 tai và 2 tai: 4 tai là kiểu bản bắt (bearing plate): 5-280X, 5-407X, 5-281X; 2 tai là kiểu nửa tròn (half round): 5-675X, 5-677X, 5-676X.
• Meritor RPL20 và RPL25 chén 52 mm: Chén 2,06 in (52,3 mm); CP20 lock-up 6,856 in, CP25 lock-up 8,20 in.
• Spicer SPL170 và SPL250 chén 55 và 60 mm: SPL170: chén 2,165 in (55,0 mm); SPL250: chén 2,362 in (60,0 mm); SPL250-3X thay thế SPL250X.

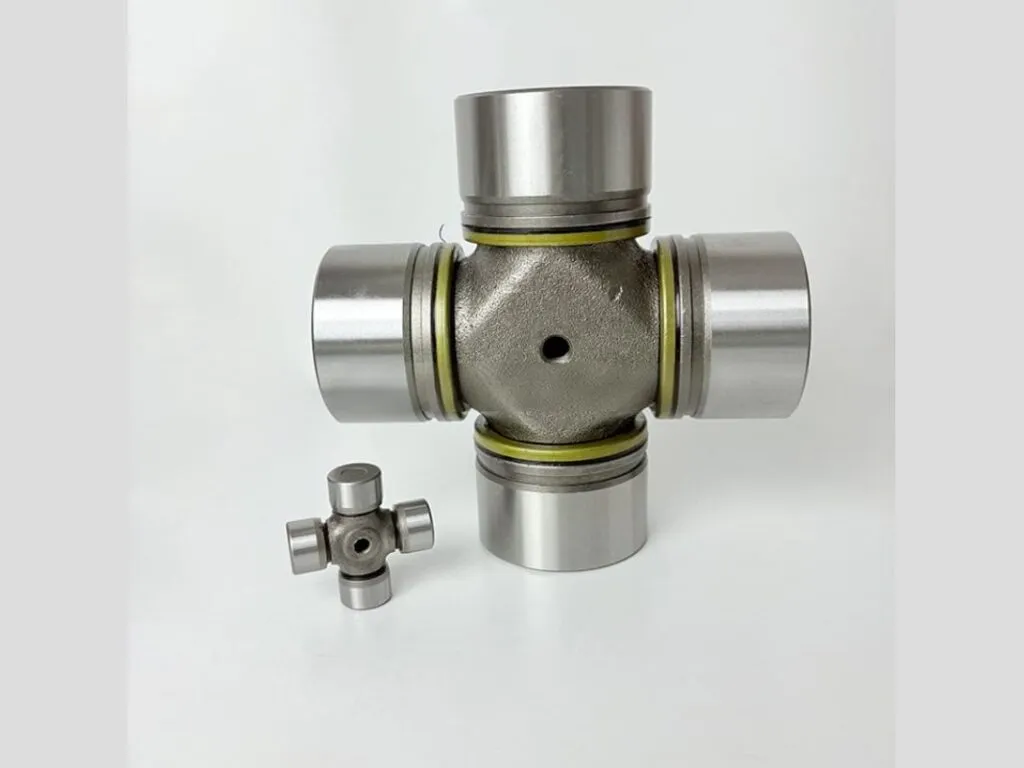

• Chữ thập tay lái 5-170X: Cỡ nhỏ chén 0,938 in (23,8 mm), rộng 2,359 in (59,9 mm), gọi 24x59.

Thông số kỹ thuật chữ thập xe tải

Series 1710, 1760, 1810 cùng chén 1,938 in (49,2 mm), khác khoảng cách 6,094, 7,000 và 7,547 in. SPL250 chén 60 mm, SPL170 chén 55 mm. Mô-men định mức không công bố.

Thông số	Giá trị
Series 1710: đường kính chén và khoảng cách	1,938 in (49,2 mm) x 6,094 in (154,8 mm), cỡ 49x155
Series 1760: đường kính chén và khoảng cách	1,938 in (49,2 mm) x 7,000 in (177,8 mm), cỡ 49x178
Series 1810: đường kính chén và khoảng cách	1,938 in (49,2 mm) x 7,547 in (191,7 mm), cỡ 49x192
Series 1610 (5-674X), đối chiếu	1,875 in (47,6 mm) x 5,312 in (134,9 mm)
5-675X	Series 1710 kiểu nửa tròn, 1,938 in x 6,094 in
5-677X	Series 1760 kiểu nửa tròn, 1,938 in x 7,000 in
5-676X	Series 1810 kiểu nửa tròn, 7,547 in x 1,938 in (một nguồn)
5-280X	Kiểu bản bắt (bearing plate), chén 1,937 đến 1,938 in, rộng 6,094 in
SPL170: chén và lock-up	2,165 in (55,0 mm); lock-up 6,024 / 6,456 in (153,0 / 164,0 mm)
SPL250: chén và kích thước E	2,362 in (60,0 mm); E 6,417 in (163,0 mm)
SPL250-3X: bu lông kèm bộ	8 bu lông 8-73-114M, dài 1,50 in, cấp bền 10.9, kèm 2 dụng cụ định tâm
Meritor CP20RPLS1 và CP25RPLS1: chén	2,06 in (52,3 mm)
CP20: lock-up	6,856 in (174,1 mm)
CP25: khoảng cách chén	8,20 in (208,3 mm)
5-170X: chén và độ rộng	0,938 in (23,8 mm); rộng 2,359 in (59,9 mm); khoảng cách vòng chặn 1,500 in (38,1 mm)
Mô-men truyền định mức	Không công bố

Bảng tra mã chữ thập xe tải theo cỡ chén

Bảng 12 dòng chia sáu nhóm: series 1710, 1760, 1810, RPL, SPL và tay lái; cỡ chợ ghi chén x khoảng cách bằng mm, kiểu 4 tai là bản bắt, 2 tai là nửa tròn.

Mã	Nhóm	Cỡ chợ (mm)	Kiểu chén	Chén x khoảng cách (in, mm)	Mô-men (Nm)
5280X (Spicer 5-280X)	Series 1710	49x155	4 tai (bản bắt)	1,938 in (49,2) x 6,094 in (154,8)	Không công bố
CP675X (Spicer 5-675X)	Series 1710	49x155	2 tai (nửa tròn)	1,938 in (49,2) x 6,094 in (154,8)	Không công bố
5407X (Spicer 5-407X)	Series 1760	49x178	4 tai (bản bắt)	1,938 in (49,2) x 7,000 in (177,8)	Không công bố
CP677X (Spicer 5-677X)	Series 1760	49x178	2 tai (nửa tròn)	1,938 in (49,2) x 7,000 in (177,8)	Không công bố
5281X (Spicer 5-281X)	Series 1810	49x192	4 tai (bản bắt)	1,938 in (49,2) x 7,547 in (191,7)	Không công bố
CP676X (Spicer 5-676X)	Series 1810	49x192	2 tai (nửa tròn)	1,938 in (49,2) x 7,547 in (191,7)	Không công bố
49192KT	Series 1810	49x192	0 tai	Không công bố	Không công bố
CP20 (Meritor RPL20)	Series RPL	52x175	Không công bố	2,06 in (52,3) x 6,856 in (174,1)	Không công bố
CP25 (Meritor RPL25)	Series RPL	52x210	Không công bố	2,06 in (52,3) x 8,20 in (208,3)	Không công bố
SPL170X	Series SPL	55x164	Không công bố	2,165 in (55,0) x 6,456 in (164,0)	Không công bố
SPL250 (SPL250-3X)	Series SPL	60x163	Không công bố	2,362 in (60,0) x 6,417 in (163,0)	Không công bố
5-170X	Tay lái	24x59	Không công bố	0,938 in (23,8) x 2,359 in (59,9)	Không công bố

Đọc cỡ 49x178 là chén 49 mm, hai chén cách nhau 178 mm; mã 5407X (4 tai) và CP677X (2 tai) cùng cỡ nhưng khác kiểu chén.

Báo giá chữ thập xe tải

Giá chữ thập xe tải phụ thuộc mã, kiểu chén 2 hay 4 tai, số lượng và việc có CO, CQ hay không. Gửi mã in trên thập tự hoặc ảnh yoke cùng hai số đo chén qua Zalo để nhận báo giá theo mã.

Đặt chữ thập xe tải theo mã và cỡ chén

Đọc mã trên thập tự (5280X, CP25, SPL250), đo đường kính chén và khoảng cách hai chén bằng thước cặp rồi đếm tai trên yoke. Gửi ảnh qua Zalo, kho đối chiếu mã, xuất VAT và giao toàn quốc. Chữ thập là hàng đúc theo cỡ, kho không cắt theo bản vẽ.

Cách chọn chữ thập xe tải theo cỡ chén và kiểu tai

• Đo đường kính chén và khoảng cách hai chén bằng thước cặp, đối chiếu cỡ 49x155, 49x178, 49x192
• Đếm tai: 4 tai kiểu bản bắt, 2 tai kiểu nửa tròn, không đổi lẫn
• Đọc mã in trên thập tự hoặc yoke (5-280X, CP20, SPL250)
• Sai khoảng cách 1 mm là khớp lệch, rung láp

Lỗi thường gặp ở chữ thập láp và cách xử lý

Ba lỗi hay gặp, nguyên nhân và cách xử lý nằm trong bảng dưới đây.

Hiện tượng	Nguyên nhân	Cách xử lý
Láp rung ở tốc độ cao	Chữ thập mòn, rơ chén bi kim	Thay cả bộ, kiểm lệch góc
Lắp không vào yoke	Nhầm 49x178 (1760) với 49x192 (1810), chênh 13,9 mm	Đo khoảng cách hai chén trước khi đặt
Chén xoay, rơ	Chọn nhầm kiểu 2 tai và 4 tai	Đếm tai trên yoke cũ

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng.
