Cao su khớp nối HRC 70 đến HRC 280, 31 đến 3.150 Nm

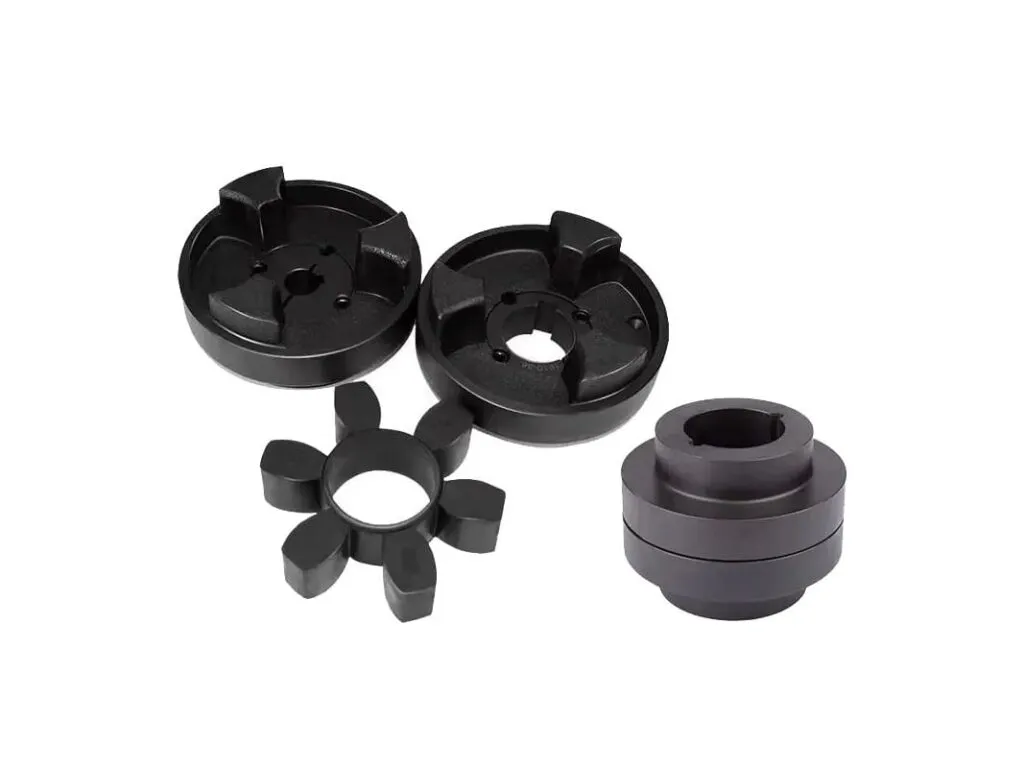

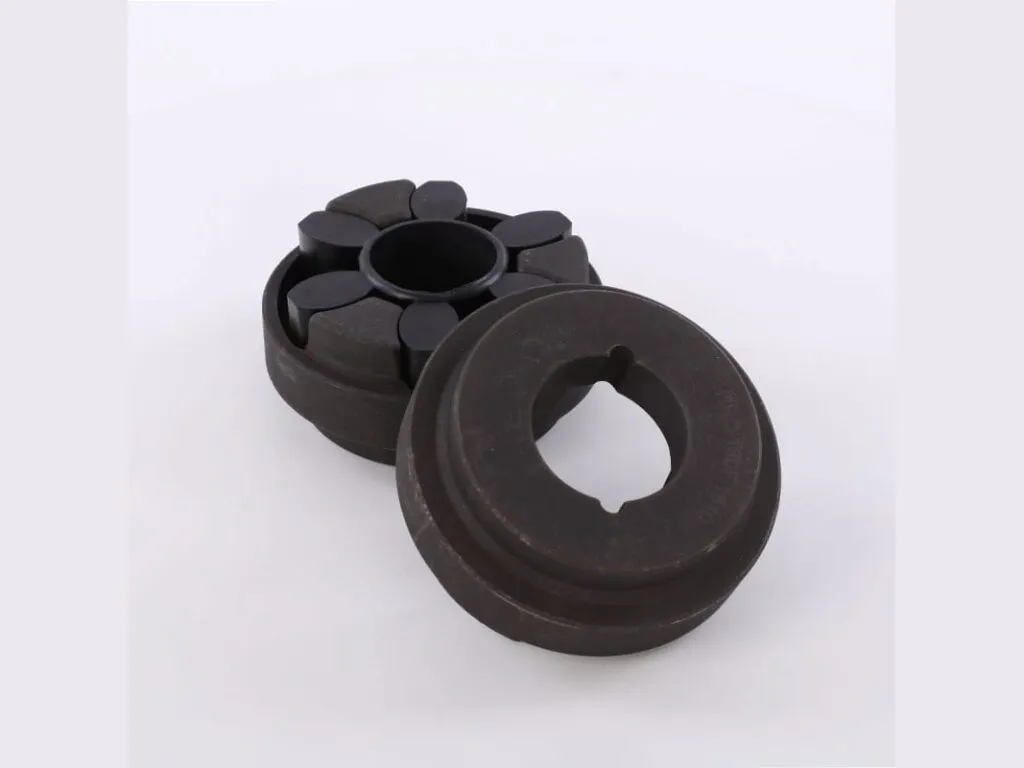

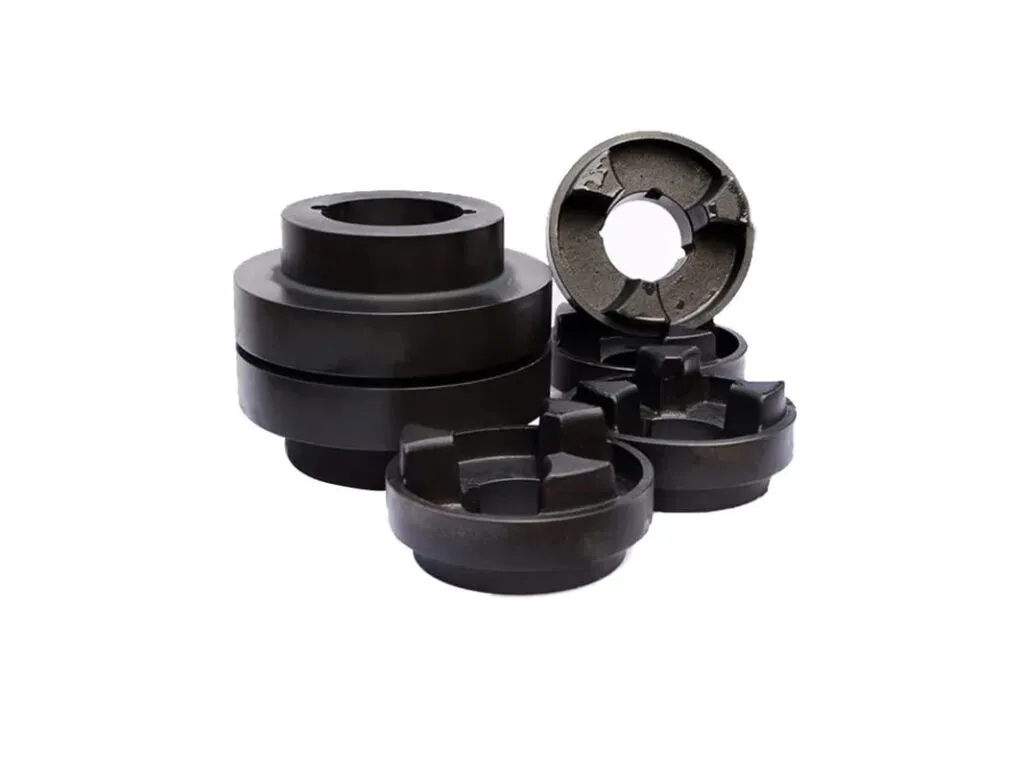

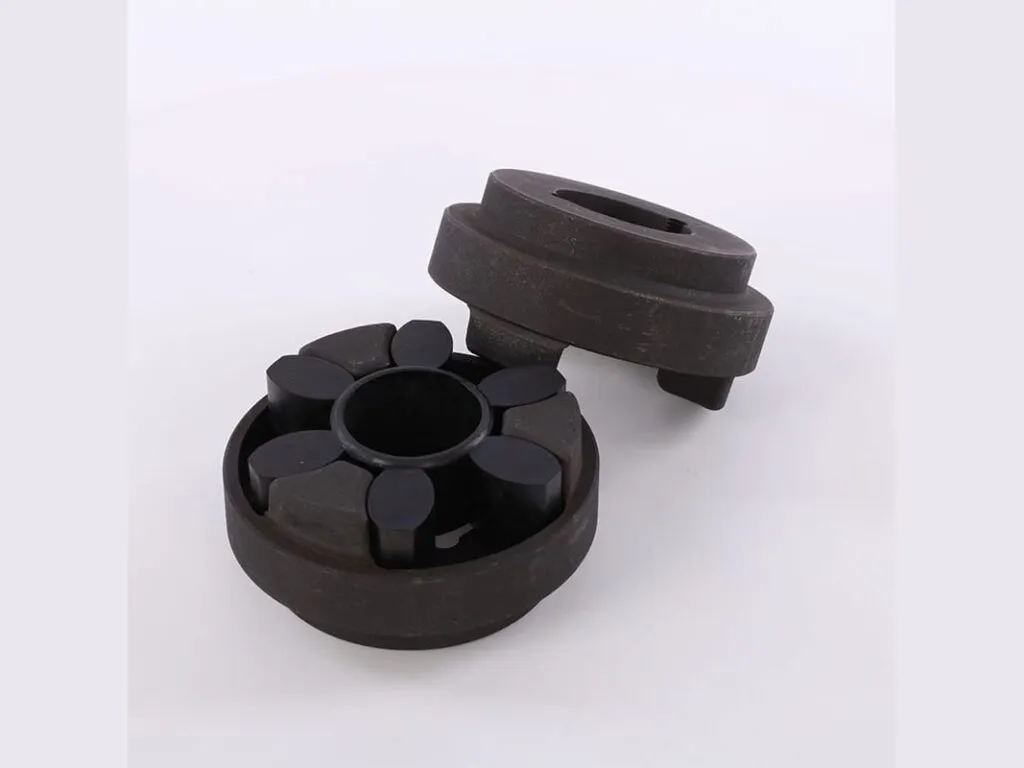

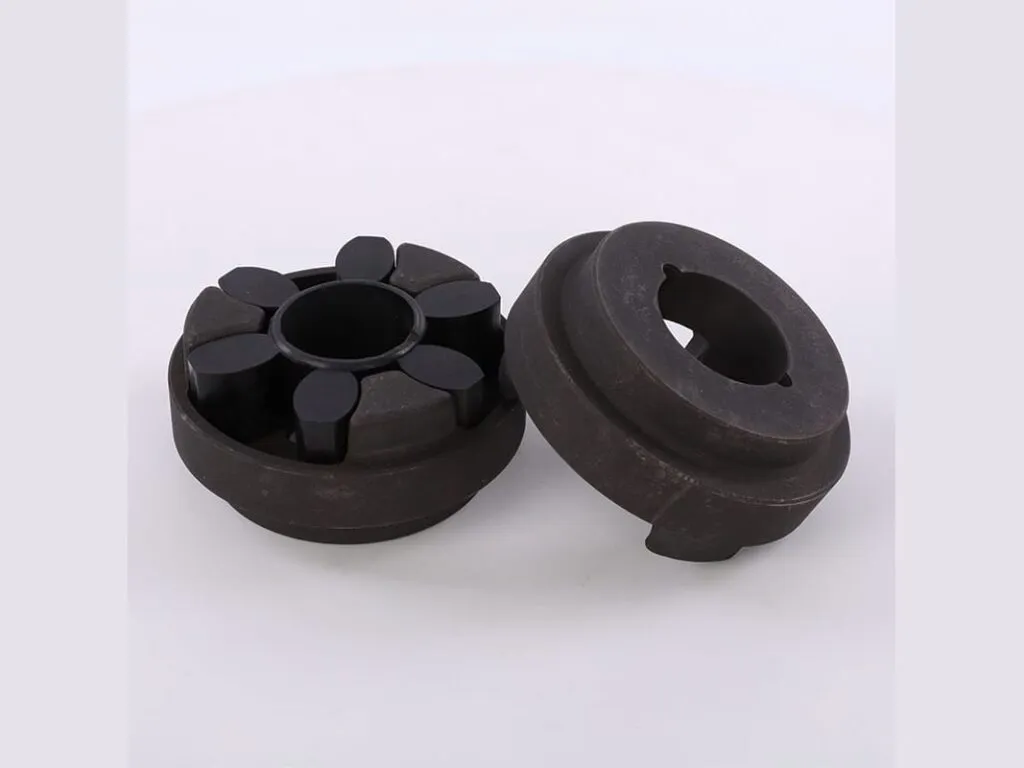

Cao su khớp nối HRC (đệm hoa thị HRC, vòng đệm cao su Fenner HRC) là phần tử đàn hồi dạng nhẫn nhiều khía của khớp nối Fenner HRC loại hai nửa, nên tháo vòng không cần dời máy. Dải gồm 8 cỡ từ HRC 70 đến HRC 280, mô-men danh định 31 đến 3.150 Nm, dùng cho bơm, quạt, băng tải, máy khuấy.

Cao su khớp nối HRC là gì, khác đệm hoa mai thế nào

Vòng HRC là một vòng liền có khía, ôm hai nửa moay-ơ. Đệm hoa mai Lovejoy, Rotex có các cánh hình sao nằm giữa hai vấu, còn đệm N-EUPEX cũng khác dạng. Nhầm các họ này làm vòng không vừa, nên phải đo đường kính ngoài và trong rồi đối chiếu bảng tra. Vòng HRC thuộc nhóm cao su khớp nối giảm chấn của kho.

Các loại cao su khớp nối HRC theo cỡ và kiểu moay-ơ

• HRC 70 và HRC 90: cỡ nhỏ, 31 và 80 Nm, lỗ tối đa 25 và 28 mm.
• HRC 110 và HRC 130: cỡ trung, 160 và 315 Nm.
• HRC 150 và HRC 180: 600 và 950 Nm.
• HRC 230 và HRC 280: cỡ lớn, 2.000 và 3.150 Nm.
• Kiểu moay-ơ F, H và B: loại F và H lắp trực tiếp, loại B dùng ống côn TLB, khác nhau về lỗ trục và chiều dài (ví dụ HRC 130 loại F).

Thông số kỹ thuật cao su khớp nối HRC

Dải HRC phủ mô-men danh định từ 31 đến 3.150 Nm, công suất 0,33 đến 33 kW tại 100 vòng/phút, tốc độ tối đa giảm từ 8.300 xuống 2.080 vòng/phút khi cỡ tăng.

Thông số	Giá trị
Dải cỡ	HRC 70, 90, 110, 130, 150, 180, 230, 280 (8 cỡ)
Mô-men danh định	31, 80, 160, 315, 600, 950, 2.000, 3.150 Nm
Công suất tại 100 vòng/phút	0,33 đến 33 kW
Mô-men đỉnh (quá tải ngắn hạn, như khởi động trực tiếp)	72, 180, 360, 720, 1.500, 2.350, 5.000, 7.200 Nm
Tốc độ tối đa	8.300 vòng/phút (HRC 70) đến 2.080 vòng/phút (HRC 280)
Lệch song song tối đa	0,3 mm (HRC 70 đến 110), 0,4 mm (HRC 130 đến 180), 0,5 mm (HRC 230, 280)
Lệch dọc trục	+0,2 mm (HRC 70) đến +1,7 mm (HRC 280)
Ống côn TLB	HRC 70: 1008; 90: 1108; 110: 1210; 130: 1610; 150: 2012; 180: 2517; 230: 3020; 280: 3525
Lỗ trục loại F và H	HRC 70: 9 đến 25 mm; HRC 130: 14 đến 42 mm; HRC 280: 35 đến 90 mm
Đường kính ngoài/trong vòng	58/29, 72/31, 95/44, 115/50, 133/62, 160/76, 200/97, 252/119 mm
Hệ số tải theo nhóm máy	Bình thường (bơm, quạt ly tâm, băng tải); sốc vừa (cần trục, máy gỗ, máy dệt); sốc nặng (máy nghiền, máy nén piston)

Bảng tra cao su khớp nối HRC theo cỡ

Bảng 8 dòng theo cỡ HRC 70 đến HRC 280, mỗi dòng gồm mô-men, kích thước moay-ơ, ống côn TLB, lỗ trục và cỡ vòng.

Cỡ	Mô-men danh định (Nm)	Công suất tại 100 vòng/phút (kW)	A (mm)	B (mm)	E (mm)	G (mm)	Ống côn TLB (mã)	Lỗ moay-ơ F/H (mm)	Ø ngoài vòng (mm)	Ø trong vòng (mm)	Tốc độ tối đa (vòng/phút)	Lệch song song (mm)
HRC 70	31	0,33	69	60	31	18,0	1008	9-25	58	29	8.300	0,3
HRC 90	80	0,84	85	70	32	22,5	1108	9-28	72	31	6.740	0,3
HRC 110	160	1,68	112	100	45	29,0	1210	11-32	95	44	5.110	0,3
HRC 130	315	3,3	130	105	50	36,0	1610	14-42	115	50	4.400	0,4
HRC 150	600	6,28	150	115	62	40,0	2012	14-50	133	62	3.820	0,4
HRC 180	950	9,95	180	125	77	49,0	2517	16-60	160	76	3.180	0,4
HRC 230	2.000	20,9	225	155	99	59,5	3020	25-75	200	97	2.540	0,5
HRC 280	3.150	33	275	206	119	74,5	3525	35-90	252	119	2.080	0,5

Mã ghi theo dạng HRC kèm cỡ, ví dụ HRC 130.

Báo giá cao su khớp nối HRC

Giá vòng HRC phụ thuộc cỡ, số lượng và yêu cầu CO/CQ. Đơn nhiều vòng hoặc cỡ lớn từ HRC 230 được báo giá riêng. Gửi mã cỡ hoặc ảnh vòng cũ qua Zalo để nhận báo giá.

Đặt vòng HRC theo mã và cỡ trục

Vòng HRC là hàng tiêu chuẩn theo cỡ, không cắt theo bản vẽ. Đọc mã HRC trên moay-ơ hoặc vòng cũ; nếu mất nhãn, đo Ø ngoài, Ø trong vòng và đường kính trục để kiểm lỗ F/H. Gửi ảnh và số đo qua Zalo, kho đối chiếu bảng tra, xuất CO/CQ và hóa đơn VAT, giao toàn quốc.

Cách chọn cao su khớp nối HRC theo mô-men và lỗ trục

• Tính mô-men từ công suất và tốc độ, nhân hệ số tải rồi so với mô-men danh định (HRC 130: 315 Nm).
• Đo đường kính ngoài vòng: HRC 110 là 95 mm, HRC 130 là 115 mm, HRC 150 là 133 mm.
• Kiểm tra lỗ trục nằm trong dải lỗ của cỡ (HRC 130: 14 đến 42 mm).
• Động cơ đốt trong, bơm piston cần hỏi hãng trước khi chọn cỡ.

Máy nghiền, máy nén piston thuộc nhóm sốc nặng nên chọn hệ số tải cao. Truyền động dạng vấu dùng đệm Rotex là họ khác, không lắp lẫn vào vòng HRC.

Lỗi thường gặp ở vòng HRC và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Vòng nứt, chảy	Quá tải, lệch trục quá 0,3 đến 0,5 mm	Căn trục, tính lại hệ số tải
Rung khi tăng tốc	Vòng mòn, vượt tốc độ tối đa	Thay vòng, kiểm tốc độ theo cỡ
Vòng không vừa	Nhầm HRC với đệm hoa mai Lovejoy, Rotex	Đo ngoài và trong, đối chiếu bảng

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng.
