Khớp nối 3 chấu jaw Lovejoy, JAC CR, 0,38 đến 35.500 Nm

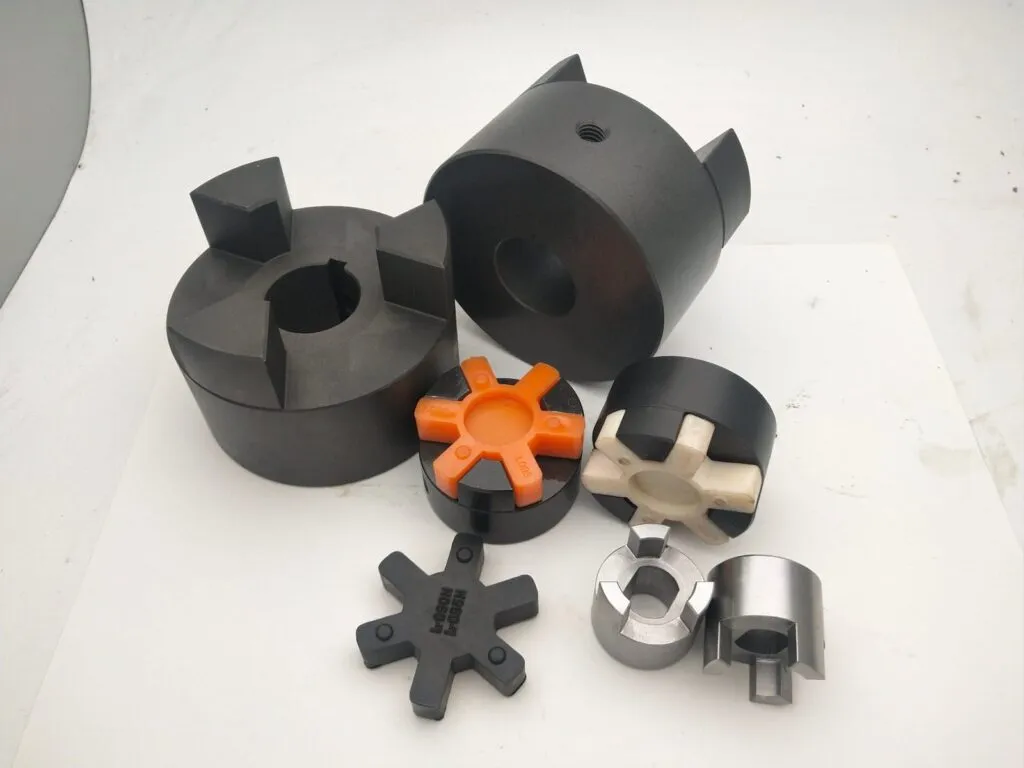

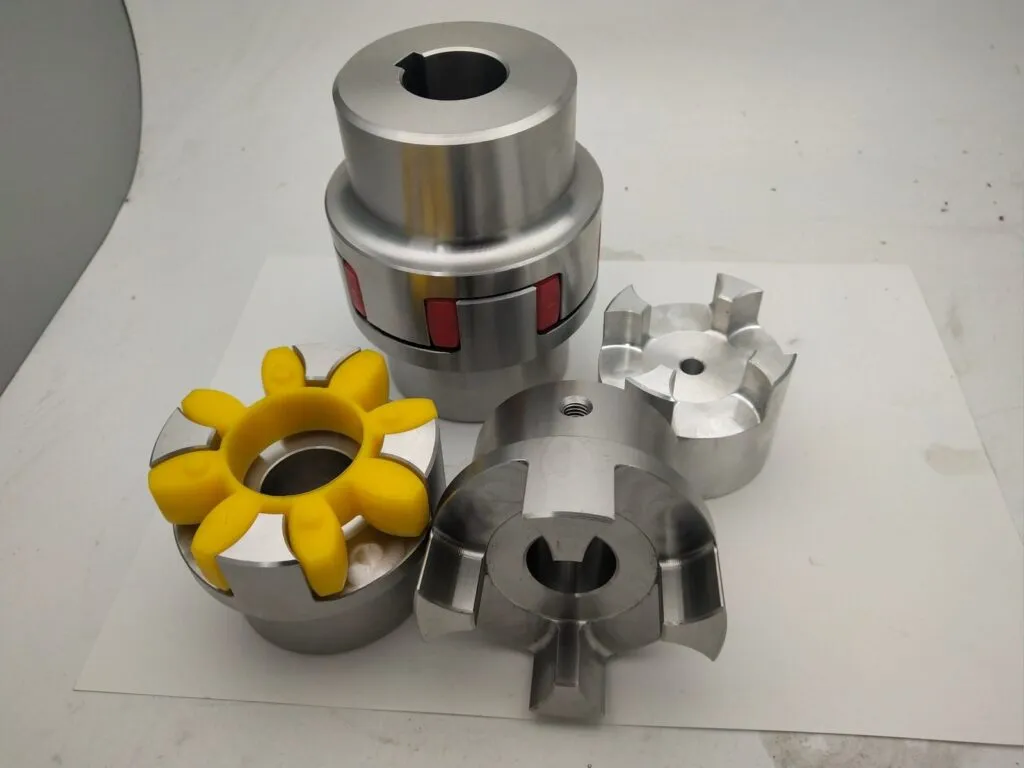

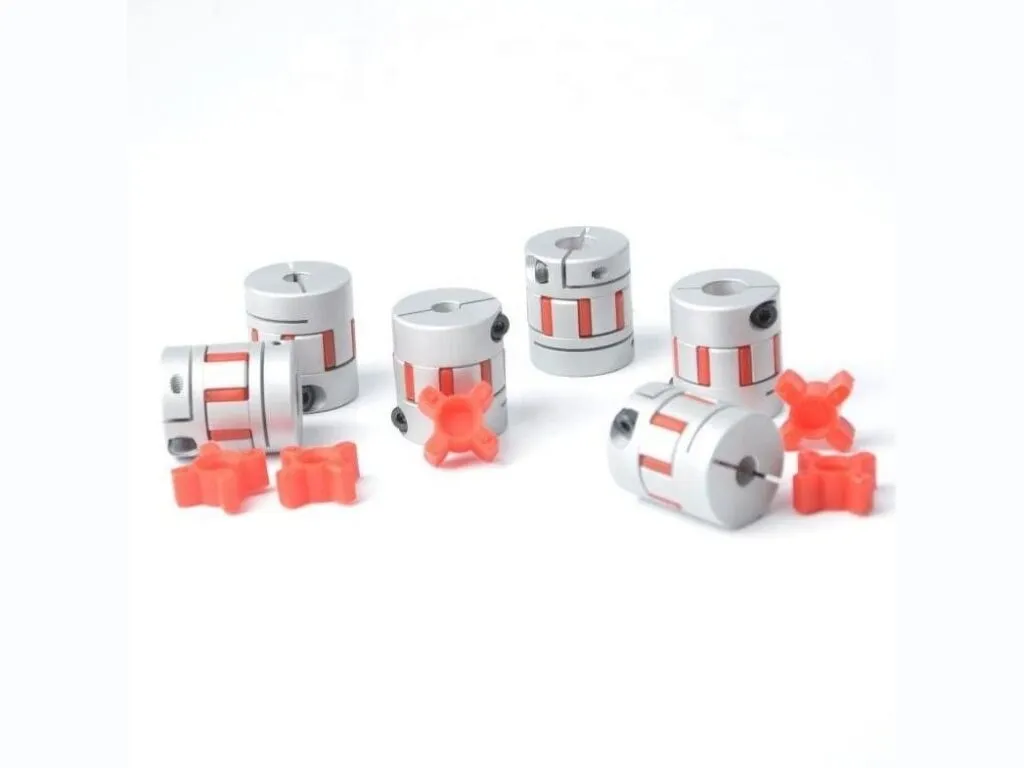

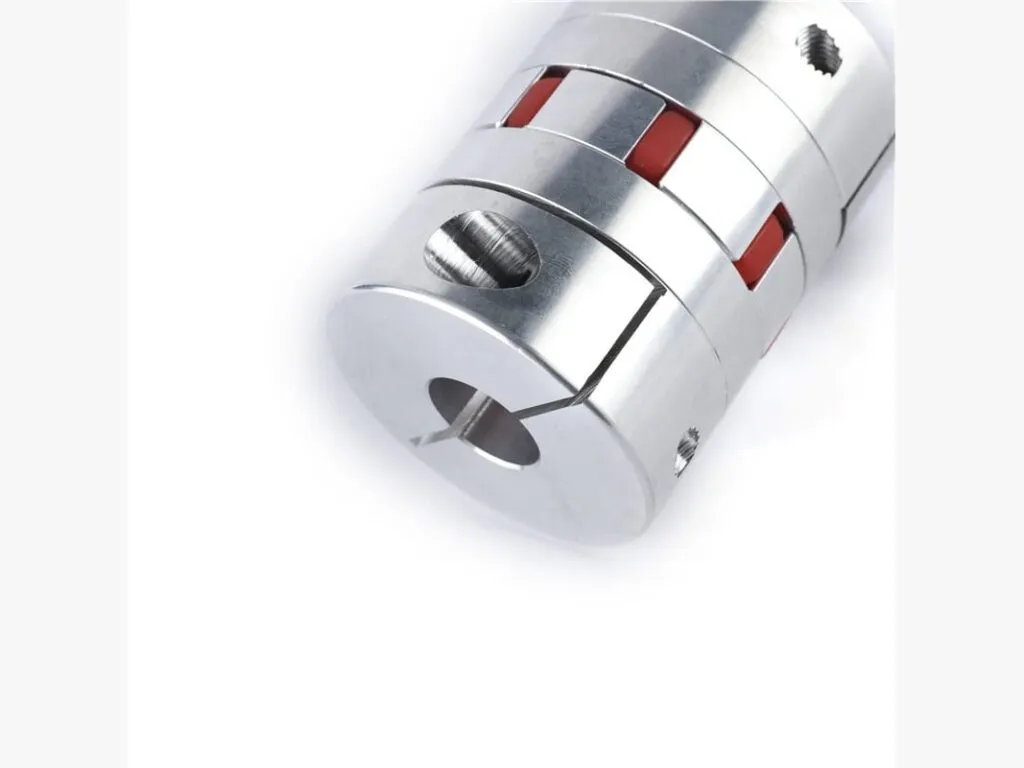

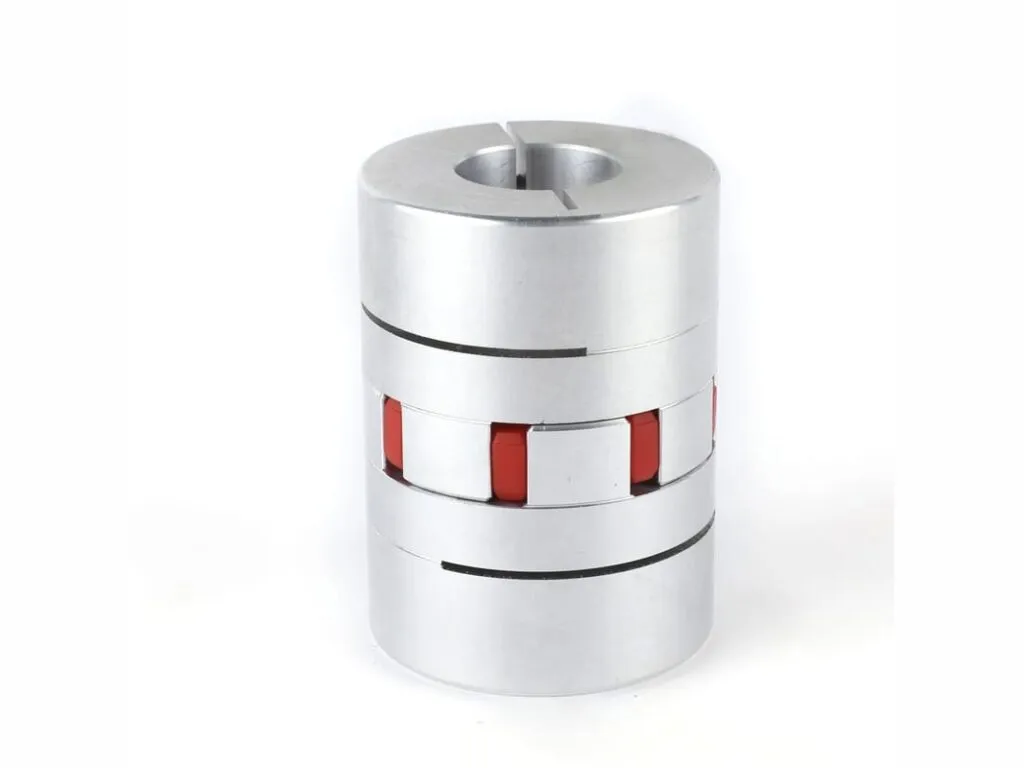

Khớp nối 3 chấu (khớp nối jaw, khớp nối hoa mai) là khớp hai moay-ơ có vấu cài vào một đệm hoa mai spider đàn hồi. Dãy Lovejoy/Rathi đi từ L35 (0,38 Nm) đến SW 350 (4.308 Nm với đệm NBR, 10.770 Nm với Hytrel), dãy JAC CR từ CR 050 đến CR 90100 (0,4 đến 790 kgf.m).

Khớp nối 3 chấu là gì, khác Rotex và BoWex thế nào

Khớp nối Rotex của KTR dùng vòng T-PUR vấu cong khác kiểu, BoWex dùng răng nylon, khớp nối xích dùng xích, nên đệm không lắp lẫn. Khớp jaw thuộc nhóm khớp nối vấu của kho.

Các loại khớp nối 3 chấu theo dòng Lovejoy, JAC và KCP

• Lovejoy L: loại tiêu chuẩn L35 đến L295, vấu thẳng, lỗ trục 10 đến 95 mm.
• Lovejoy SW, SWQ, SWS, RRS: vòng tháo theo hướng kính, không dời máy; có đoạn đệm.
• Lovejoy H, HR: mô-men lớn, lỗ trục đến 340 mm.
• JAC CR: khớp 3 chấu Hàn Quốc, CR 050 đến CR 90100.
• KCP Jaw: khớp jaw của Korea Coupling.
• Rathi RFC: khớp vòng cao su tương đương cao su khớp nối HRC, 31,5 đến 3.150 Nm.

Thông số kỹ thuật khớp nối 3 chấu

Mô-men Lovejoy L từ 0,38 Nm (L35) đến 1.279 Nm (L295) với đệm NBR; Hytrel gấp khoảng 2,5 lần.

Thông số	Giá trị
Lovejoy L: dải mô-men NBR	0,38 Nm (L35) đến 1.279 Nm (L295)
Lovejoy SW: dải mô-men NBR	21,1 Nm (SW 95) đến 4.308 Nm (SW 350)
Hytrel so với NBR	Khoảng 2,5 lần (L 100: 46,4 Nm NBR, 116 Nm Hytrel)
Polyurethane so với NBR	Khoảng 1,5 lần (L 100: 69,6 Nm)
Đệm NBR	-40 đến +100 °C, 80A, lệch góc 1°
Đệm urethane	-34 đến +71 °C, 55D
Đệm Hytrel	-51 đến +121 °C, 55D, lệch góc 1/2°
Lovejoy L 100	Lỗ tối đa 35 mm; Ø ngoài 65 mm; dài toàn bộ 88 mm
JAC CR 2035	32 kgf.m (khoảng 314 Nm); lỗ 19 đến 38 mm; L 92 mm; nặng 2,5 kg
JAC CR 90100	790 kgf.m (khoảng 7.747 Nm); lỗ 65 đến 110 mm; nặng 39 kg
Lovejoy HR-407 (Hytrel)	Khoảng 35.500 Nm (372 kW tại 100 vòng/phút); lỗ 85 đến 155 mm
Rathi RFC: tốc độ	8.300 vòng/phút (RFC 7, 31,5 Nm) đến 2.080 vòng/phút (RFC 28, 3.150 Nm)

Bảng tra khớp nối 3 chấu theo mã và vật liệu đệm

Bảng tóm gom 75 mã thành 8 dòng, theo dải mô-men tính trên mọi vật liệu đệm và lỗ trục tối đa.

Dòng	Số mã	Dải mô-men (Nm)	Lỗ trục tối đa (mm)
JAC CR (Hàn Quốc)	13	3,9 đến 7.747,3	11 đến 110
Lovejoy L (Rathi)	16	0,4 đến 3.197,5	10 đến 95
Lovejoy SW (Rathi)	14	21,1 đến 10.770	28 đến 115
Lovejoy RRS	2	21,1 đến 222,5	28 đến 42
Lovejoy SWQ	6	524 đến 4.297	80 đến 125
Lovejoy SWS	6	532 đến 10.770	75 đến 115
Lovejoy HR	10	5.348 đến 169.035	105 đến 340
Rathi RFC (vòng cao su)	8	31,5 đến 3.150	Không công bố

Bảng chi tiết 75 mã, mô-men 0,38 đến khoảng 35.500 Nm theo ba vật liệu đệm; mô-men dãy HR quy đổi từ công suất tại 100 vòng/phút nên là ước tính.

Dòng	Mã	Mô-men NBR (Nm)	Polyurethane (Nm)	Hytrel (Nm)	Lỗ tối đa (mm)	Ø ngoài (mm)	Dài toàn bộ / ghi chú (mm)
JAC CR (Hàn Quốc)	CR 050	3,9	Không công bố	Không công bố	11	25	35
JAC CR (Hàn Quốc)	CR 070	9,8	Không công bố	Không công bố	14	35	50
JAC CR (Hàn Quốc)	CR 090	9,8	Không công bố	Không công bố	22	40	66
JAC CR (Hàn Quốc)	CR 0010	24,5	Không công bố	Không công bố	19	48	65
JAC CR (Hàn Quốc)	CR 0020	33,3	Không công bố	Không công bố	24	58	72
JAC CR (Hàn Quốc)	CR 2035-A	117,7	Không công bố	Không công bố	28	68	90
JAC CR (Hàn Quốc)	CR 2035	313,8	Không công bố	Không công bố	38	78	92
JAC CR (Hàn Quốc)	CR 3545	637,4	Không công bố	Không công bố	45	98	106
JAC CR (Hàn Quốc)	CR 4560	882,6	Không công bố	Không công bố	60	118	120
JAC CR (Hàn Quốc)	CR 6070	1.225,8	Không công bố	Không công bố	75	135	125
JAC CR (Hàn Quốc)	CR 7080	2.873,3	Không công bố	Không công bố	100	160	177
JAC CR (Hàn Quốc)	CR 8090	5.099,5	Không công bố	Không công bố	110	200	255
JAC CR (Hàn Quốc)	CR 90100	7.747,3	Không công bố	Không công bố	110	230	270
Lovejoy L (Rathi)	L35	0,38	Không công bố	Không công bố	10	16	21
Lovejoy L (Rathi)	L50	2,8	4,2	7	16	27	42
Lovejoy L (Rathi)	L70	4,9	7,4	12,3	20	35	51
Lovejoy L (Rathi)	L75 ALU	9,8	14,7	24,5	22	45	55
Lovejoy L (Rathi)	L75 IRON	9,8	14,7	24,5	22	45	55
Lovejoy L (Rathi)	L 95	21,1	31,7	52,8	28	54	63
Lovejoy L (Rathi)	L 99	46,4	69,6	116	30	65	72
Lovejoy L (Rathi)	L 100	46,4	69,6	116	35	65	88
Lovejoy L (Rathi)	L 110	89	133,5	222,5	42	85	108
Lovejoy L (Rathi)	L 150	141	211,5	352,5	48	96	115
Lovejoy L (Rathi)	L 190	190	285	475	60	115	133
Lovejoy L (Rathi)	L 225	265	397,5	662,5	65	127	153
Lovejoy L (Rathi)	L 226	327	490,5	817,5	70	137	178
Lovejoy L (Rathi)	L 276	532	798	1.330	75	157	200
Lovejoy L (Rathi)	L 280	782	1.173	1.955	80	192	200
Lovejoy L (Rathi)	L 295	1.279	1.918,5	3.197,5	95	237	238
Lovejoy SW (Rathi)	SW 95	21,1	31,7	52,8	28	65	63
Lovejoy SW (Rathi)	SW 99	46,4	69,6	116	30	78	72
Lovejoy SW (Rathi)	SW 100	46,4	69,6	116	35	78	88
Lovejoy SW (Rathi)	SW 110	89	133,5	222,5	42	96	108
Lovejoy SW (Rathi)	SW 150	141	211,5	352,5	48	111	115
Lovejoy SW (Rathi)	SW 190	190	285	475	60	129	133
Lovejoy SW (Rathi)	SW 225	265	397,5	662,5	65	142	153
Lovejoy SW (Rathi)	SW 226	327	490,5	817,5	70	153	178
Lovejoy SW (Rathi)	SW 276	532	798	1.330	75	173	200
Lovejoy SW (Rathi)	SW 280	782	1.173	1.955	80	208	200
Lovejoy SW (Rathi)	SW 295	1.279	1.918,5	3.197,5	95	253	238
Lovejoy SW (Rathi)	SW 2955	2.132	3.198	5.330	105	253	264
Lovejoy SW (Rathi)	SW 300	3.047	4.570,5	7.617,5	105	272	283
Lovejoy SW (Rathi)	SW 350	4.308	6.462	10.770	115	323	309
Lovejoy RRS	RRS 95	21,1	31,7	52,8	28	65	DBSE 90, 100, 140
Lovejoy RRS	RRS 110	89	133,5	222,5	42	96	DBSE 90, 100, 140, 180
Lovejoy SWQ	SWQ 276	524	Không công bố	Không công bố	80	173	TL 260, 300
Lovejoy SWQ	SWQ 280	783	Không công bố	Không công bố	80	208	TL 260, 300
Lovejoy SWQ	SWQ 295	1.279	Không công bố	Không công bố	105	253	TL 280, 320
Lovejoy SWQ	SWQ 2955	2.139	Không công bố	Không công bố	105	253	TL 290, 330
Lovejoy SWQ	SWQ 300	3.046	Không công bố	Không công bố	115	272	TL 300, 340
Lovejoy SWQ	SWQ 350	4.297	Không công bố	Không công bố	125	323	TL 320, 360
Lovejoy SWS	SWS 276	532	798	1.330	75	173	300
Lovejoy SWS	SWS 280	782	1.173	1.955	80	208	300
Lovejoy SWS	SWS 295	1.279	1.919	3.198	95	253	320
Lovejoy SWS	SWS 2955	2.132	3.198	5.330	105	253	330
Lovejoy SWS	SWS 300	3.047	4.571	7.618	105	272	375
Lovejoy SWS	SWS 350	4.308	6.462	10.770	115	323	395
Lovejoy HR	HR-307	5.348	8.022	13.370	105	266	253
Lovejoy HR	HR-357	7.162	10.696	17.858	115	292	281
Lovejoy HR	HR-367	9.932	14.898	24.830	130	317	306
Lovejoy HR	HR-407	Không công bố	21.296	35.526	155	349	341
Lovejoy HR	HR-457	Không công bố	28.841	47.941	185	400	364
Lovejoy HR	HR-509	Không công bố	34.189	57.014	190	412	383
Lovejoy HR	HR-609	Không công bố	50.328	83.754	225	461	442
Lovejoy HR	HR-709	Không công bố	70.479	117.465	265	524	497
Lovejoy HR	HR-809	Không công bố	Không công bố	146.115	295	592	561
Lovejoy HR	HR-911	Không công bố	Không công bố	169.035	340	661	646
Rathi RFC (vòng cao su)	RFC 7	31,5	Không công bố	Không công bố	Không công bố	Không công bố	tối đa 72 Nm; 8.300 vòng/phút
Rathi RFC (vòng cao su)	RFC 9	80	Không công bố	Không công bố	Không công bố	Không công bố	tối đa 180 Nm; 6.740 vòng/phút
Rathi RFC (vòng cao su)	RFC 11	160	Không công bố	Không công bố	Không công bố	Không công bố	tối đa 360 Nm; 5.110 vòng/phút
Rathi RFC (vòng cao su)	RFC 13	315	Không công bố	Không công bố	Không công bố	Không công bố	tối đa 720 Nm; 4.400 vòng/phút
Rathi RFC (vòng cao su)	RFC 15	600	Không công bố	Không công bố	Không công bố	Không công bố	tối đa 1.500 Nm; 3.820 vòng/phút
Rathi RFC (vòng cao su)	RFC 18	950	Không công bố	Không công bố	Không công bố	Không công bố	tối đa 2.350 Nm; 3.180 vòng/phút
Rathi RFC (vòng cao su)	RFC 23	2.000	Không công bố	Không công bố	Không công bố	Không công bố	tối đa 5.000 Nm; 2.540 vòng/phút
Rathi RFC (vòng cao su)	RFC 28	3.150	Không công bố	Không công bố	Không công bố	Không công bố	tối đa 7.200 Nm; 2.080 vòng/phút

Mô-men JAC CR đổi từ kgf.m sang Nm (nhân 9,80665). Mã L và SW cùng số nhưng khác Ø ngoài, nên đo Ø ngoài trước khi chọn.

Báo giá khớp nối 3 chấu

Giá phụ thuộc dòng, mã cỡ, vật liệu đệm, số bộ và yêu cầu CO/CQ. Gửi mã trên moay-ơ, đường kính trục và ảnh khớp cũ qua Zalo để nhận báo giá.

Đặt khớp nối 3 chấu theo mã và cỡ trục

Đọc mã in trên moay-ơ (L 100, SW 190, CR 2035), đo đường kính trục, rãnh then và Ø ngoài rồi gửi ảnh qua Zalo. Kho khoét lỗ và gia công rãnh then trong dải lỗ của cỡ, có CO/CQ, xuất VAT, giao toàn quốc. Thay riêng đệm thì xem đệm hoa mai.

Cách chọn khớp nối 3 chấu theo mô-men và vật liệu đệm

• Chọn cỡ có mô-men ở cột vật liệu đệm đã chọn lớn hơn mô-men truyền nhân hệ số tải.
• Đường kính trục không vượt lỗ trục tối đa của cỡ (L 100: 35 mm).
• Tải va đập chọn đệm NBR; urethane và Hytrel không khuyến nghị cho máy dừng chạy liên tục.
• Cần tháo vòng không dời máy: chọn SW hoặc RRS.

Lỗi thường gặp ở khớp nối 3 chấu và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Vòng nát	Quá tải hoặc lệch trục	Căn trục, tăng cỡ hoặc đổi vật liệu đệm
Rơ	Vòng mòn	Thay spider
Nhầm mã	L và SW cùng số nhưng khác Ø ngoài	Đo Ø ngoài (L 95: 54 mm; SW 95: 65 mm)

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng; tiêu chuẩn tham chiếu: ISO 286-2 (dung sai lỗ trục H7), DIN 6885-1 (rãnh then).
