Đệm Rotex GS 98 ShA đỏ không rơ, GS5 đến GS90 (0,9 đến 3.600 Nm)

Đệm Rotex GS (vòng đệm Rotex GS, đệm hoa mai Rotex GS màu đỏ) là vòng polyurethane 98 ShA của khớp nối vấu không rơ KTR Rotex GS. Có 15 cỡ từ GS5 đến GS90, mô-men danh định 0,9 đến 3.600 Nm, chỉ một độ cứng.

Đệm Rotex GS là gì, khác đệm Rotex thường thế nào

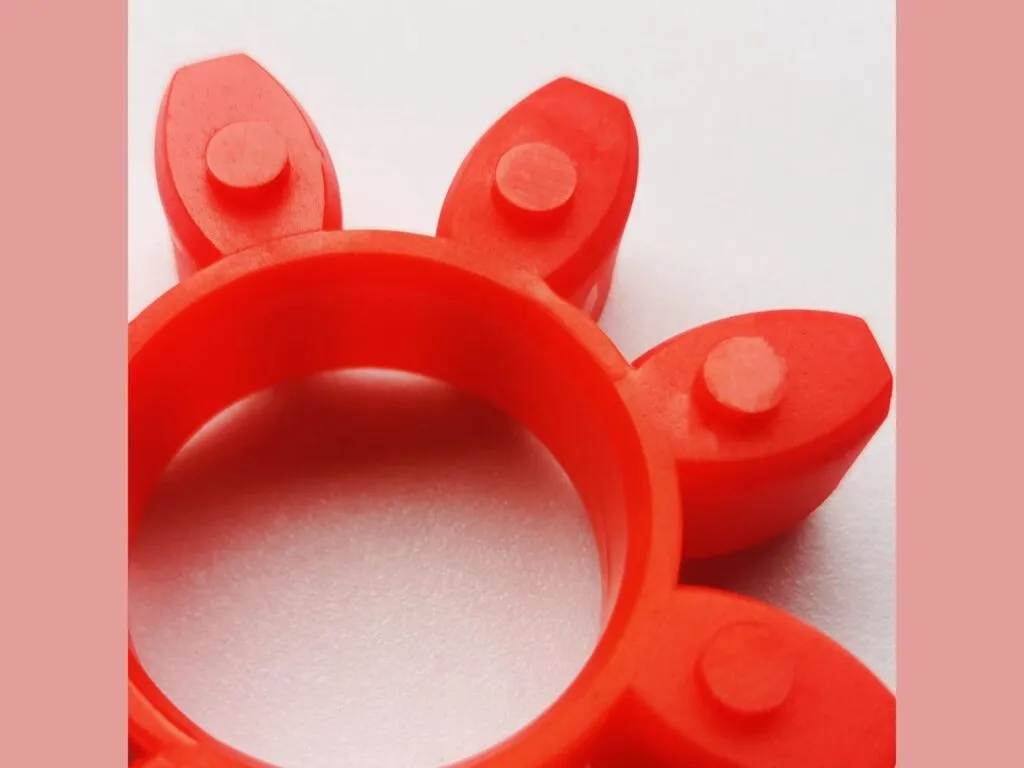

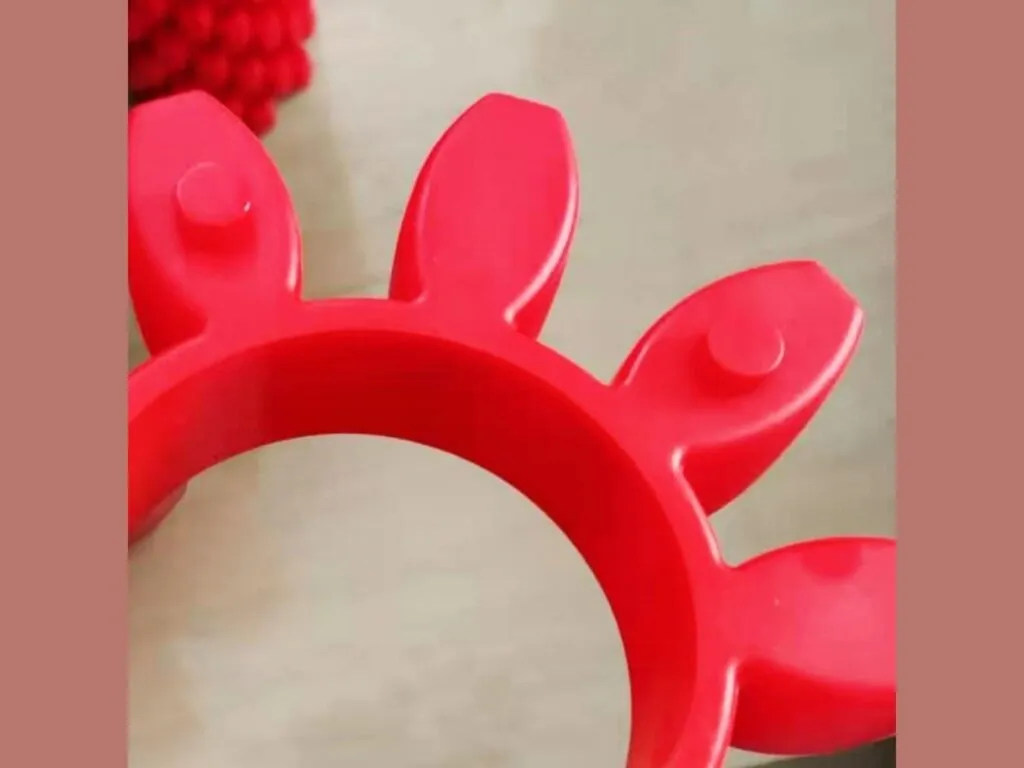

Đệm Rotex GS giữ hai moay-ơ ăn khớp không có khe hở góc, nên trục servo hay vít me không bị trễ khi đảo chiều. Vòng có một độ cứng, 98 ShA, màu đỏ. Đệm Rotex tiêu chuẩn thì có ba độ cứng là 92 ShA, 98 ShA và 64 ShD, dùng để chọn mức giảm chấn chứ không để triệt khe hở.

Đệm GS cũng dễ lẫn với đệm GR, MT hàng Trung Quốc có hình dạng gần giống. Vòng thuộc nhóm cao su khớp nối, lắp cho khớp nối Rotex.

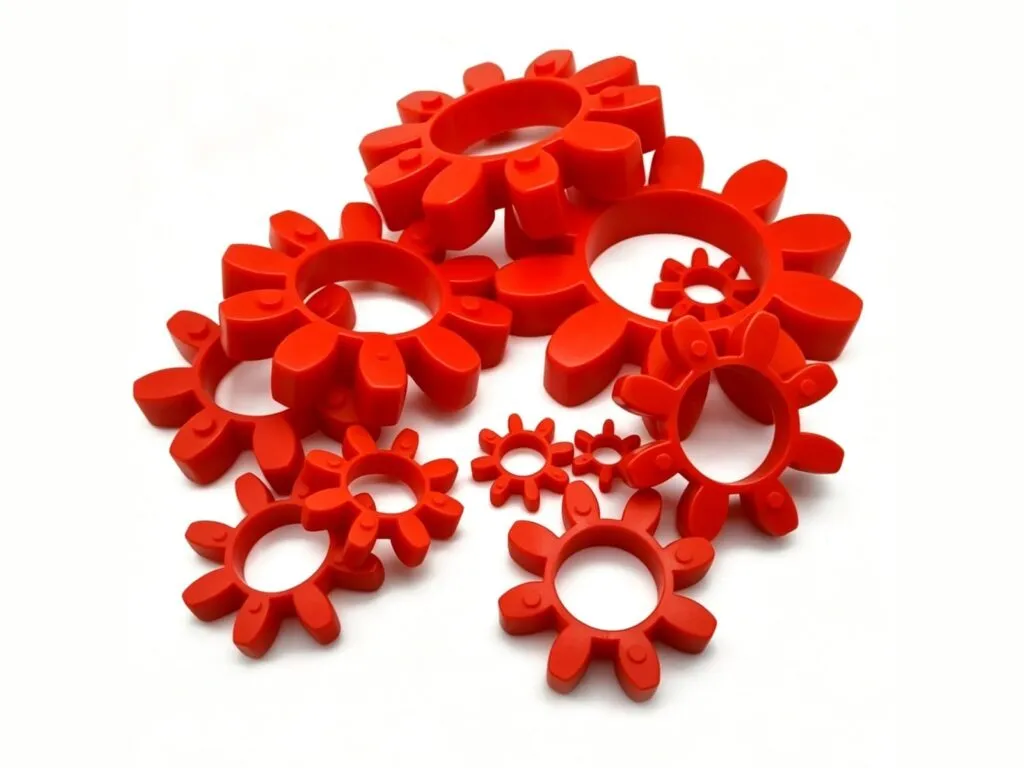

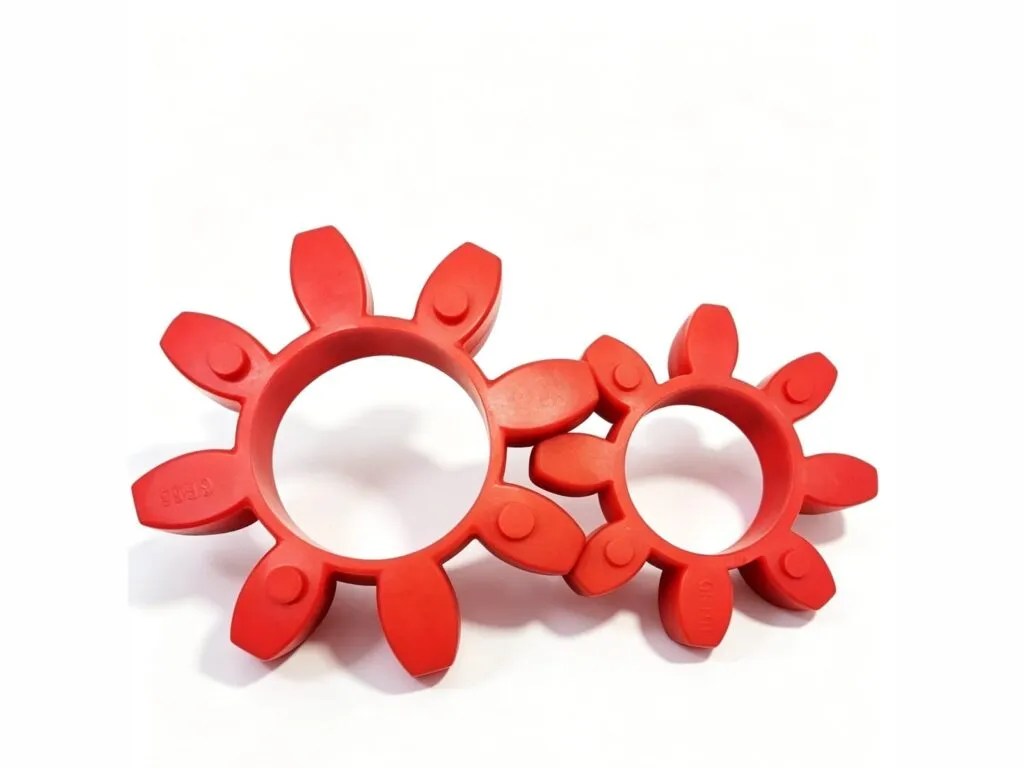

Các loại đệm Rotex GS theo số cánh và dải cỡ

Số cánh tăng theo cỡ, từ 4 đến 10 cánh, mô-men danh định đi cùng chiều.

• GS5 đến GS14, 4 cánh: dùng cho servo, động cơ bước, máy in; mô-men 0,9 đến 12,5 Nm.
• GS19, 6 cánh: mô-men danh định 21 Nm.
• GS24 đến GS65, 8 cánh: nhóm công nghiệp thông dụng, mô-men 60 đến 940 Nm.
• GS75 và GS90, 10 cánh: hai cỡ lớn của họ, mô-men 1.920 và 3.600 Nm.
• Vòng cho GS HP, GS Compact, GS clamping ring: các dòng này dùng chung vòng đệm GS.

Thông số kỹ thuật đệm Rotex GS

Vòng GS bằng polyurethane 98 ShA làm việc từ -40 đến +120 °C, mô-men tối đa bằng 2 lần mô-men danh định từ GS7 trở lên.

Thông số	Giá trị
Vật liệu	polyurethane 98 ShA
Màu và độ cứng	đỏ, 98 ShA (một độ cứng duy nhất)
Dải cỡ	GS5, 7, 9, 12, 14, 19, 24, 28, 38, 42, 48, 55, 65, 75, 90 (15 cỡ)
Mô-men danh định TKN	0,9 Nm (GS5) đến 3.600 Nm (GS90)
Mô-men tối đa TKmax	1,7 Nm (GS5) đến 7.200 Nm (GS90); từ GS7 trở lên bằng 2 lần TKN
Nhiệt độ làm việc	-40 đến +120 °C
Số cánh	4 (GS5 đến GS14), 6 (GS19), 8 (GS24 đến GS65), 10 (GS75, GS90)
GS38: DH, dH, b, E	80, 38, 18, 24 mm
GS90: DH, dH, b, E	200, 104, 34, 45 mm
Lỗ trục tối đa của khớp GS38	45 mm
Mô-men danh định GS38	325 Nm
Dải mô-men cả họ Rotex GS	0,2 đến 5.850 Nm (gồm GS miniature, GS Compact, GS HP, GS clamping ring)

Bảng tra cỡ đệm Rotex GS5 đến GS90

Bảng có 15 dòng, từ GS5 đến GS90, cùng một độ cứng 98 ShA đỏ. Từ GS19 trở lên kích thước ngoài trùng cỡ Rotex tiêu chuẩn cùng số: GS38 và Rotex 38 cùng DH 80 mm.

Cỡ	Ø ngoài DH (mm)	Ø trong dH (mm)	Cao b (mm)	Khoảng lắp E (mm)	Số cánh	TKN 98 ShA (Nm)	TKmax (Nm)
Rotex GS5	10	Không công bố	4	5	4	0,9	1,7
Rotex GS7	14	Không công bố	6	8	4	2	4
Rotex GS9	20	7,2	8	10	4	5	10
Rotex GS12	25	8,5	10	12	Không công bố	9	18
Rotex GS14	30	10,5	10	13	4	12,5	25
Rotex GS19	40	18	12	16	6	21	42
Rotex GS24	55	27	14	18	8	60	120
Rotex GS28	65	30	15	20	8	160	320
Rotex GS38	80	38	18	24	8	325	650
Rotex GS42	95	46	20	26	8	450	900
Rotex GS48	105	51	21	28	8	525	1.050
Rotex GS55	120	60	22	30	8	685	1.370
Rotex GS65	135	68	26	35	8	940	1.880
Rotex GS75	160	80	30	40	10	1.920	3.840
Rotex GS90	200	104	34	45	10	3.600	7.200

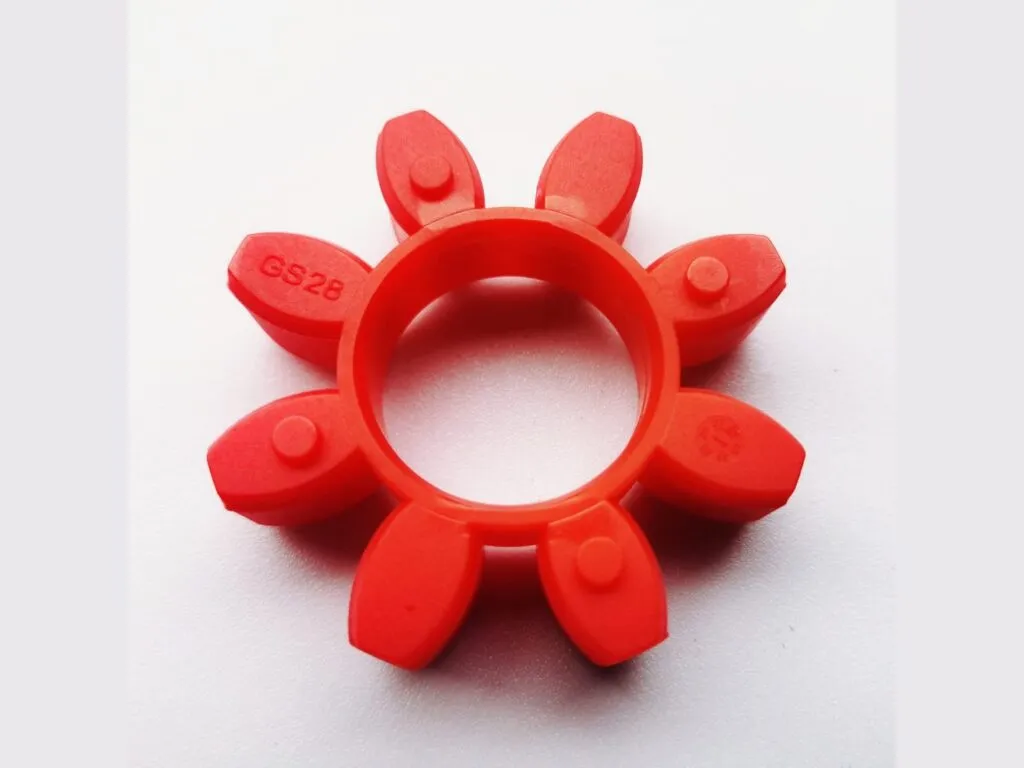

Mã đọc theo dạng Rotex GS cộng cỡ rồi 98 ShA RED, ví dụ Rotex GS28 98 ShA RED. Kích thước GS5 đến GS14 nên đối chiếu với vòng đang dùng.

Báo giá đệm Rotex GS

Giá đệm Rotex GS phụ thuộc cỡ, số lượng và yêu cầu CO, CQ. Gửi mã vòng hoặc ảnh vòng cũ qua Zalo, kho báo giá theo từng cỡ.

Đặt đệm Rotex GS theo mã và cỡ trục

Mã in trên moay-ơ hoặc vòng cũ cho biết cỡ GS. Chưa đọc được mã thì đo Ø ngoài, chiều cao b và lỗ trục; GS28 là 65, 15 và 30 mm. Có CO, CQ, xuất VAT, giao toàn quốc; vòng là hàng tiêu chuẩn, không cắt theo bản vẽ.

Cách chọn đệm Rotex GS theo mô-men và độ không rơ

Chọn cỡ theo mô-men danh định trong bảng và hệ số làm việc của máy. Cần không rơ thì dùng GS; không cần mà muốn chọn độ cứng thì dùng Rotex tiêu chuẩn. Nhiệt độ vận hành dưới +120 °C.

• Servo, CNC, tự động hóa: cỡ GS5 đến GS28, 0,9 đến 160 Nm.
• Thép, xi măng, hóa chất: cỡ GS48 đến GS90, 525 đến 3.600 Nm.
• Vít me, bơm định lượng: nơi cần chính xác góc.

Lỗi thường gặp ở đệm Rotex GS và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Khớp GS vẫn rơ sau khi thay vòng	Dùng nhầm vòng Rotex tiêu chuẩn thay vòng GS	Dùng đúng vòng GS đỏ 98 ShA
Vòng chai cứng, nứt	Nhiệt cao hoặc tiếp xúc dầu	Giữ dưới +120 °C, che dầu
Rung tăng sau khi thay	Lệch trục hoặc moay-ơ lệch tâm	Căn chỉnh laser, kiểm độ đảo moay-ơ

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng.
