Khớp nối lò xo (grid coupling) T10, T20 cỡ 1020 đến 1260, 52 đến 249.000 N·m

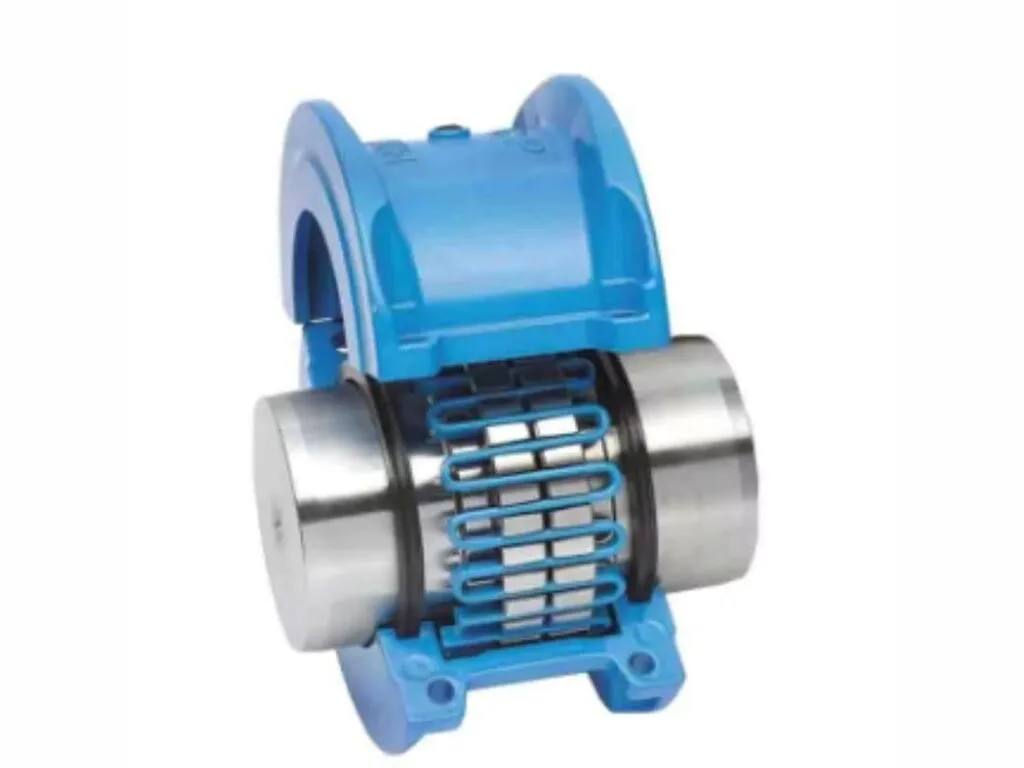

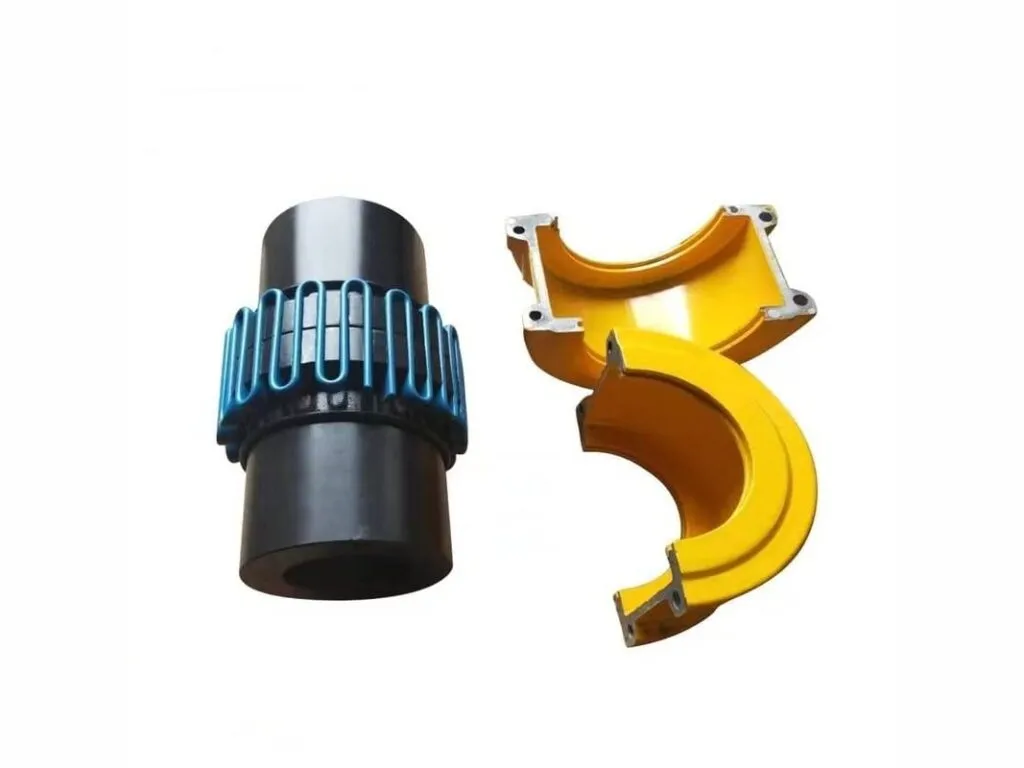

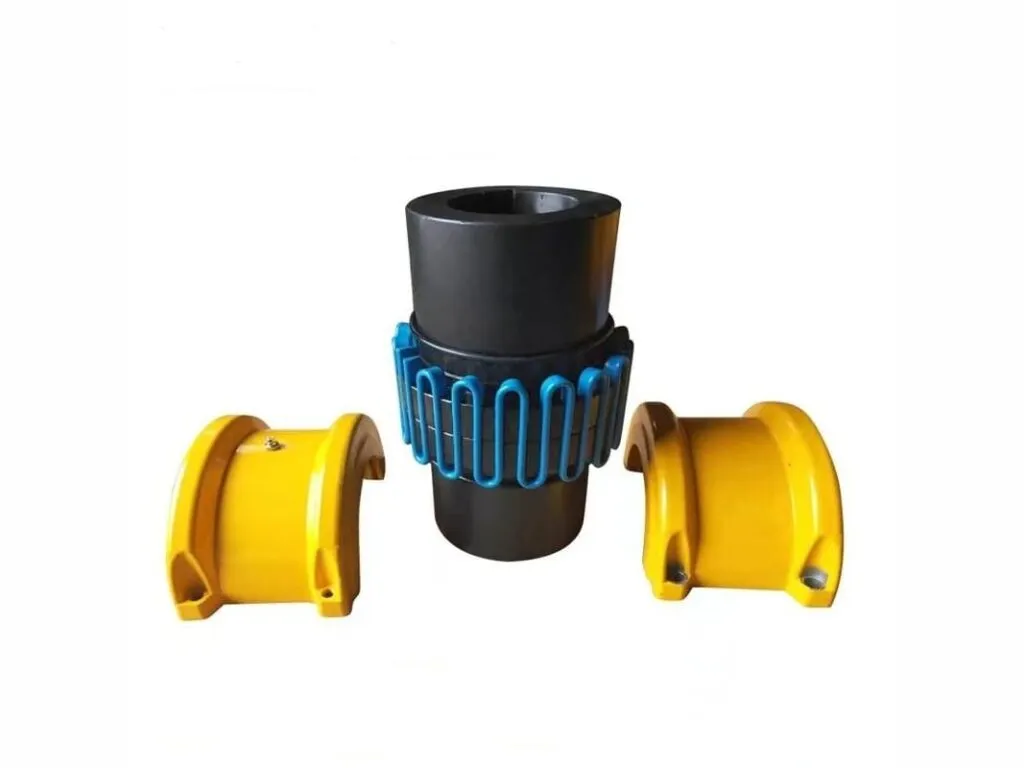

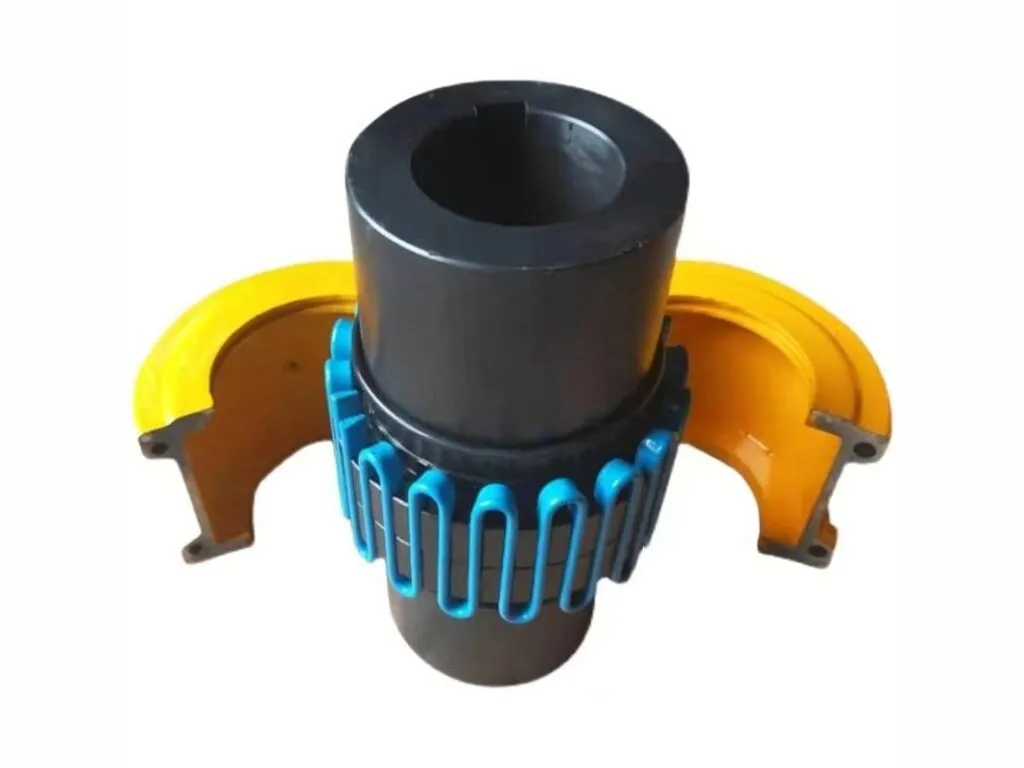

Khớp nối lò xo (khớp nối lưới, grid coupling) gồm hai moay-ơ có rãnh và một lò xo thép dạng lưới luồn vào rãnh. Dòng T10 của KCP truyền từ 52 N·m (1020T10) đến 249.000 N·m (1210T10), trục 28 đến 390 mm, thuộc nhóm khớp nối trục chịu va đập.

Khớp nối lò xo là gì, khác khớp nối lốp và khớp nối đĩa thế nào

Phần tử truyền của khớp nối lò xo là lưới thép, nên chịu tải va đập ở máy nghiền, băng tải, máy nén. Khớp nối lốp truyền bằng phần tử cao su, khớp nối đĩa không dùng mỡ, còn khớp nối lưới cần mỡ bôi trơn trong vỏ. Khớp nối kiểu Rotex hoặc HRC dùng phần tử đàn hồi.

Các loại khớp nối lò xo theo dòng T10, T20 và phụ tùng

• T10: dòng cơ bản, 20 cỡ từ 1020 đến 1210, mã ví dụ 1090T10.
• T20: cùng mô-men từng cỡ, tốc độ cho phép cao hơn (1020: 6.000 so với 4.500 v/ph; A 112,3 so với 101,0 mm), mã ví dụ 1050T20.
• T10 G82: có thêm khối lượng và mô-men quán tính riêng cho cỡ 1110 đến 1190, ví dụ 1140T10G82.

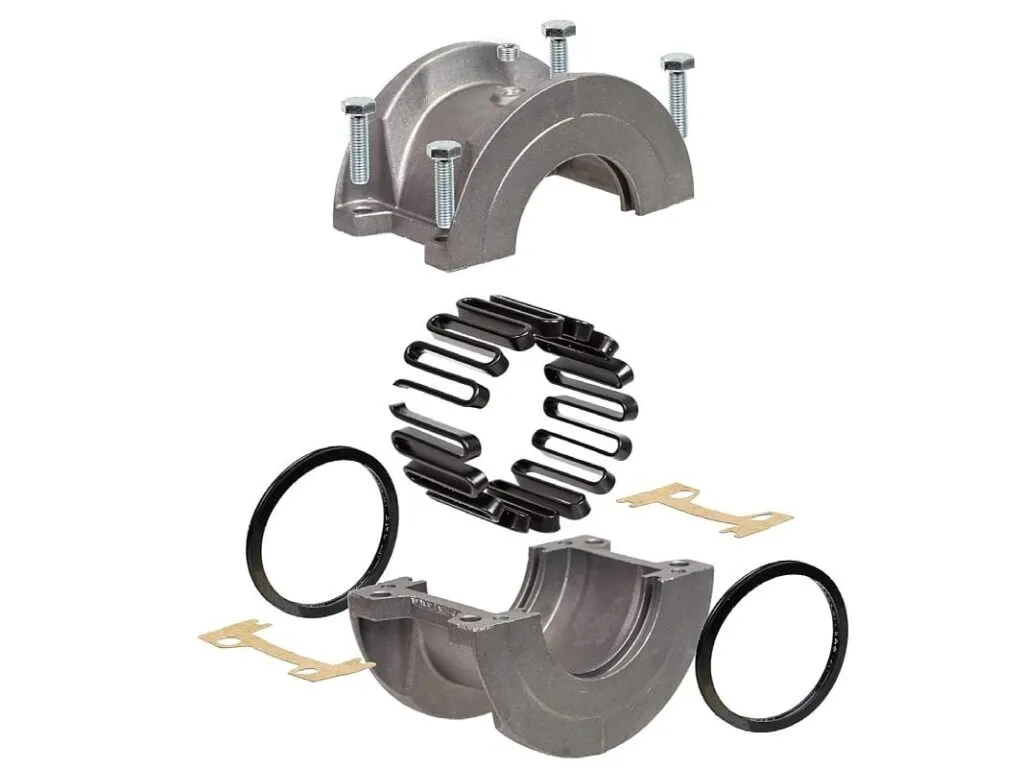

• Phụ tùng bán rời: bộ lưới, bộ vỏ nhôm, bộ hub của T10, thay riêng từng bộ khi mòn mà không phải thay cả khớp.

Thông số kỹ thuật khớp nối lò xo

Dòng T10 trải từ 52 đến 249.000 N·m, tốc độ cho phép từ 4.500 xuống 820 v/ph, khối lượng từ 1,92 đến 1.424 kg.

Thông số	Giá trị
Dải mô-men danh định T10	52 N·m (1020T10) đến 249.000 N·m (1210T10)
Mô-men 1090T10	3.730 N·m
Tốc độ cho phép T10	4.500 v/ph (1020 đến 1050), giảm dần còn 820 v/ph (1210)
Tốc độ cho phép T20	6.000 v/ph (1020 đến 1060), 1.600 v/ph (1170T20)
Đường kính trục tối đa T10	28 mm (1020) đến 390 mm (1210)
Đường kính trục tối thiểu T10	13 mm (1020) đến 178 mm (1200, 1210)
Khối lượng cả bộ T10	1,92 kg (1020) đến 1.424 kg (1210)
Lượng mỡ bôi trơn T10	0,0272 kg (1020) đến 10,5 kg (1210)
Khe hở giữa hai đầu trục (GAP) T10	3 mm (1020 đến 1090) đến 13 mm (1210)
Đường kính ngoài vỏ A, T10	193,0 mm (1080); 212,0 mm (1090); 844,6 mm (1210)
Lệch trục lắp đặt 1020T (Falk)	Lệch góc khoảng 0,003 in (X-Y), lệch song song khoảng 0,006 in (P)
Lệch trục vận hành 1070T (Falk)	Lệch góc 0,020 in, lệch song song 0,016 in; chỉ áp cho cỡ 1070T

Bảng tra mã khớp nối lò xo 1020T10 đến 1260T10

Bảng 25 dòng, xếp theo cỡ từ 1020 đến 1260, gồm mô-men, tốc độ T10 và T20, cỡ trục, khối lượng, lượng mỡ và kích thước A, B, C, D, J, S, GAP. Với 1100T10 bảng dùng tốc độ 2.400 v/ph và GAP 3 mm, thực tế chênh nhẹ tùy lô.

Mã T10	Mô-men (N·m)	Tốc độ T10 (v/ph)	Tốc độ T20 (v/ph)	Trục tối đa (mm)	Trục tối thiểu (mm)	Khối lượng (kg)	Mỡ (kg)	A (mm)	B (mm)	C (mm)	D (mm)	J (mm)	S (mm)	GAP (mm)
1020T10	52	4.500	6.000	28	13	1,92	0,0272	101,0	98,2	47,6	39,7	67,8	39,1	3
1030T10	149	4.500	6.000	35	13	2,58	0,0408	109,0	98,2	47,6	49,2	71,9	39,1	3
1040T10	249	4.500	6.000	43	13	3,34	0,0544	116,0	104,6	50,8	57,2	72,0	40,1	3
1050T10	435	4.500	6.000	50	13	5,44	0,0680	137,8	123,6	60,3	66,7	81,6	44,7	3
1060T10	684	4.350	6.000	56	20	7,44	0,0862	147,0	130,0	63,5	76,2	97,9	52,3	3
1070T10	994	4.125	5.500	67	20	10,40	0,113	162,2	155,4	76,2	87,3	99,2	53,8	3
1080T10	2.050	3.600	4.750	80	27	17,90	0,172	193,0	180,8	88,9	104,8	118,4	64,5	3
1090T10	3.730	3.600	4.000	95	27	25,60	0,254	212,0	199,8	98,4	123,8	127,4	71,6	3
1100T10	6.280	2.400	3.600	110	42	42,00	0,426	250,7	246,2	120,6	142,1	156,6	Không công bố	3
1110T10	9.320	2.250	3.000	120	42	54,30	0,508	270,0	259,0	127,0	160,3	162,6	Không công bố	5
1120T10	13.700	2.050	2.700	140	61	81,20	0,735	306,4	304,4	149,2	179,4	191,7	Không công bố	6
1130T10	19.900	1.800	2.400	170	67	121,00	0,907	343,8	329,8	161,9	217,5	195,5	Không công bố	6
1140T10	28.600	1.650	2.200	200	67	178,00	1,130	383,8	374,4	184,2	254,0	201,7	Không công bố	6
1150T10	39.800	1.500	2.000	215	108	234	1,95	453,1	371,8	182,9	269,2	271,5	Không công bố	6
1160T10	55.900	1.350	1.750	240	121	317	2,81	501,9	402,2	198,1	304,8	278,4	Không công bố	6
1170T10	74.600	1.225	1.600	280	134	448	3,48	566,9	437,8	215,9	355,6	307,3	Không công bố	6
1180T10	103.000	1.100	1.400	300	153	619	3,76	629,9	483,6	238,8	393,7	321,1	Không công bố	6
1190T10	137.000	1.050	1.300	335	153	776	4,40	675,6	524,2	259,1	436,9	325,1	Không công bố	6
1200T10	186.000	900	1.100	360	178	1.058	5,62	756,9	564,8	279,4	497,8	355,6	Không công bố	6
1210T10	249.000	820	Không công bố	390	178	1.424	10,50	844,6	622,6	304,8	533,4	431,8	Không công bố	13
1220T10	336.000	730	Không công bố	420	203	1.785	16,10	920,8	663,2	325,1	571,5	490,2	Không công bố	13
1230T10	435.000	680	Không công bố	450	203	2.267	24,00	1003,3	703,8	345,4	609,6	546,1	Không công bố	13
1240T10	559.000	630	Không công bố	480	254	2.950	33,80	1087,1	749,6	368,3	647,7	647,7	Không công bố	13
1250T10	746.000	580	Không công bố	Không công bố	254	3.833	50,10	1181,1	815,6	401,3	711,2	698,5	Không công bố	13
1260T10	932.000	540	Không công bố	Không công bố	254	4.682	67,20	1260,9	876,6	431,8	762,0	762,0	Không công bố	13

Báo giá khớp nối lò xo

Giá phụ thuộc cỡ, dòng T10 hay T20, số lượng và yêu cầu CO/CQ. Gửi mã trên thân khớp hoặc cỡ trục và tốc độ qua Zalo để nhận báo giá theo mã.

Đặt khớp nối lò xo theo mã, cỡ trục và mô-men

Hàng nhập theo mã, kèm CO/CQ, xuất hóa đơn VAT, giao toàn quốc. Mã in trên vỏ hoặc moay-ơ cũ (ví dụ 1090T10) đủ để đặt, hoặc gửi ảnh khớp cũ qua Zalo. Khoan lỗ trục theo yêu cầu trong khoảng trục của cỡ; gửi đường kính trục, rãnh then và tốc độ.

Cách chọn khớp nối lò xo theo mô-men, cỡ trục và tốc độ

• Mô-men: mô-men danh định của cỡ phải lớn hơn mô-men tải nhân hệ số làm việc; tải 3.000 N·m thì chọn tối thiểu 1090T10 (3.730 N·m).
• Cỡ trục: đường kính hai đầu trục nằm trong khoảng tối thiểu đến tối đa của cỡ (1090: 27 đến 95 mm).
• Tốc độ: tốc độ làm việc không vượt tốc độ cho phép (1100T10: 2.400 v/ph); vượt giới hạn T10 thì chuyển T20 (1020: 4.500 so với 6.000 v/ph).
• Khe GAP: khe giữa hai đầu trục bằng khe của cỡ (1090: 3 mm).

Lỗi thường gặp ở khớp nối lò xo và cách xử lý

Lưới nứt, mỡ rò, moay-ơ lỏng và rung đều quy về lệch trục, mỡ hoặc tốc độ.

Hiện tượng	Nguyên nhân	Cách xử lý
Lưới nứt, gãy sau vài tháng	Lệch trục vượt giới hạn hoặc thiếu mỡ làm mòn rãnh	Canh lại đồng tâm theo bảng lắp đặt Falk (1020T: lệch góc khoảng 0,003 in, lệch song song khoảng 0,006 in); nạp đủ mỡ của cỡ (1020: 0,0272 kg)
Mỡ rò qua mép vỏ	Gioăng vỏ hỏng hoặc nạp quá lượng mỡ	Thay gioăng vỏ, nạp mỡ đúng lượng của cỡ
Moay-ơ lỏng trên trục	Dung sai trục và lỗ sai hoặc then mòn	Đo lại trục và lỗ, thay then, siết vít định vị
Rung mạnh ở tốc độ cao	Dùng T10 vượt tốc độ cho phép của cỡ	Chuyển sang T20 hoặc cỡ lớn hơn

Ngoài các dòng trong bảng, kho nhận đặt khớp nối lò xo các dòng T31, T35, T50, T63, KBW và các cỡ dòng T20 từ 1020T20 đến 1170T20 theo catalogue hãng; gửi mã in trên hàng cũ qua Zalo để nhận tờ thông số và báo giá.

Số liệu trên trang theo catalogue và datasheet của Rexnord; tiêu chuẩn tham chiếu: ISO 286-2 (dung sai lỗ trục H7), DIN 6885-1 (rãnh then).
