Khớp nối đĩa thép KTR Radex-N 20 đến 338, 30 N·m đến 280.000 N·m

Khớp nối đĩa (khớp nối đĩa thép, disc coupling) truyền mô-men qua bộ lá thép không gỉ ghép lớp, không có chi tiết trượt nên không cần bôi trơn. KTR Radex-N có 30 cỡ từ 20 đến 338, mô-men danh định 30 N·m đến 280.000 N·m, làm việc từ -30 °C đến +280 °C. Kho nhập theo mã, có CO, CQ.

Khớp nối đĩa là gì, khác khớp lưới và khớp lốp thế nào

Khớp nối đĩa nối hai trục bằng lá thép mỏng nên không có độ rơ ngược và không cần mỡ. Khớp lưới thép cần mỡ trong vỏ, khớp lốp dùng lốp cao su đàn hồi, còn khớp nối đĩa phanh là chi tiết của hệ thống phanh, không cùng nhóm. Đây là một loại thuộc nhóm khớp nối trục.

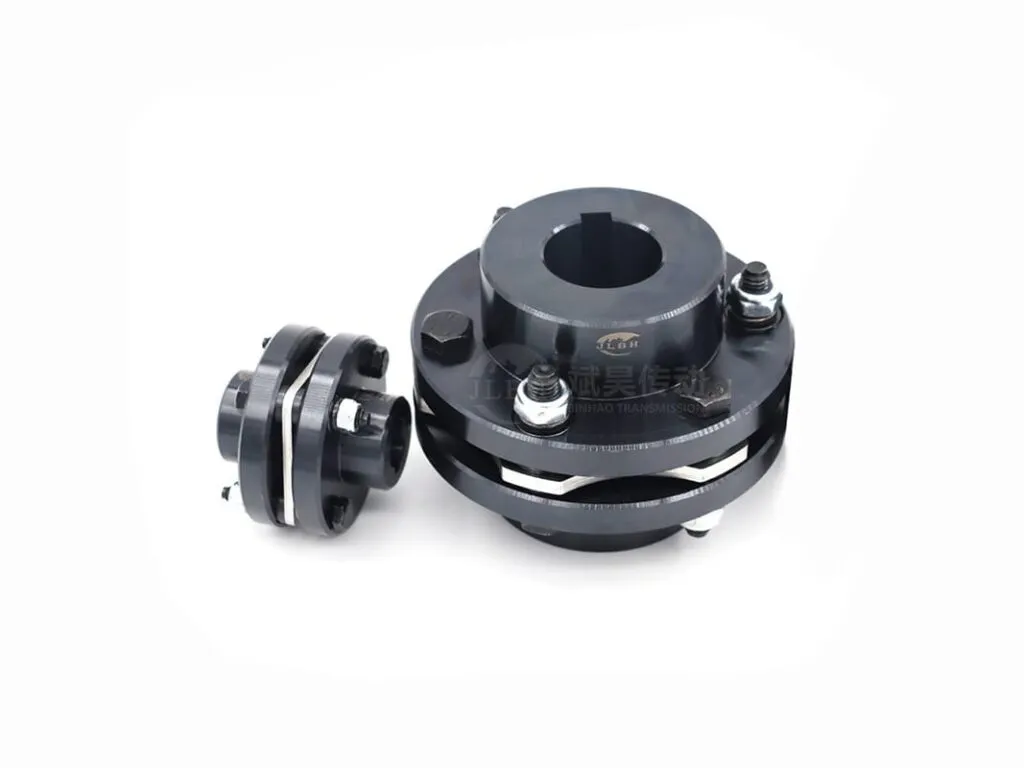

Các loại khớp nối đĩa theo kết cấu và hãng

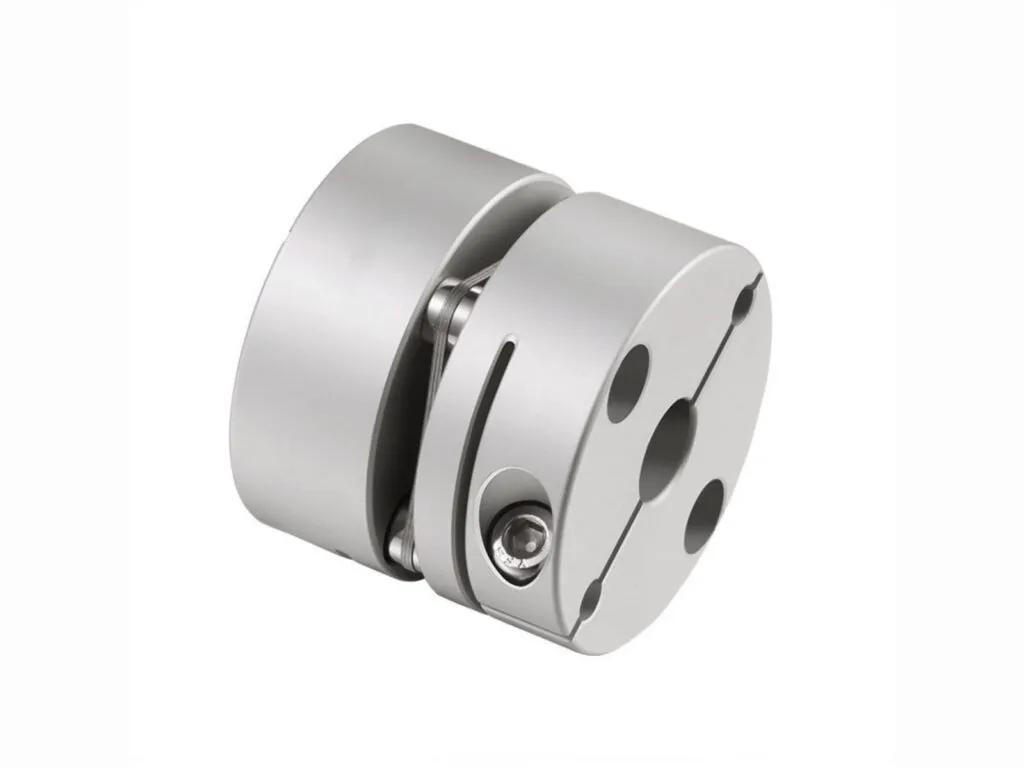

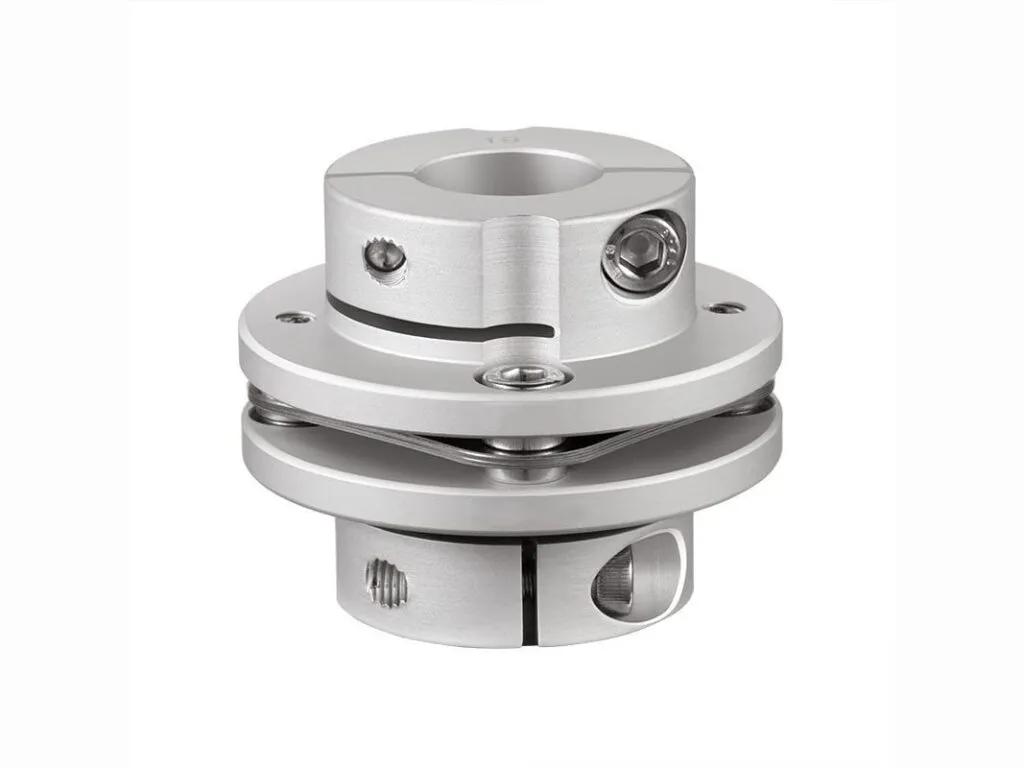

• Một bộ lá (single-cardanic): KTR Radex-N NN, chỉ bù lệch góc và dọc trục, không bù lệch song song.

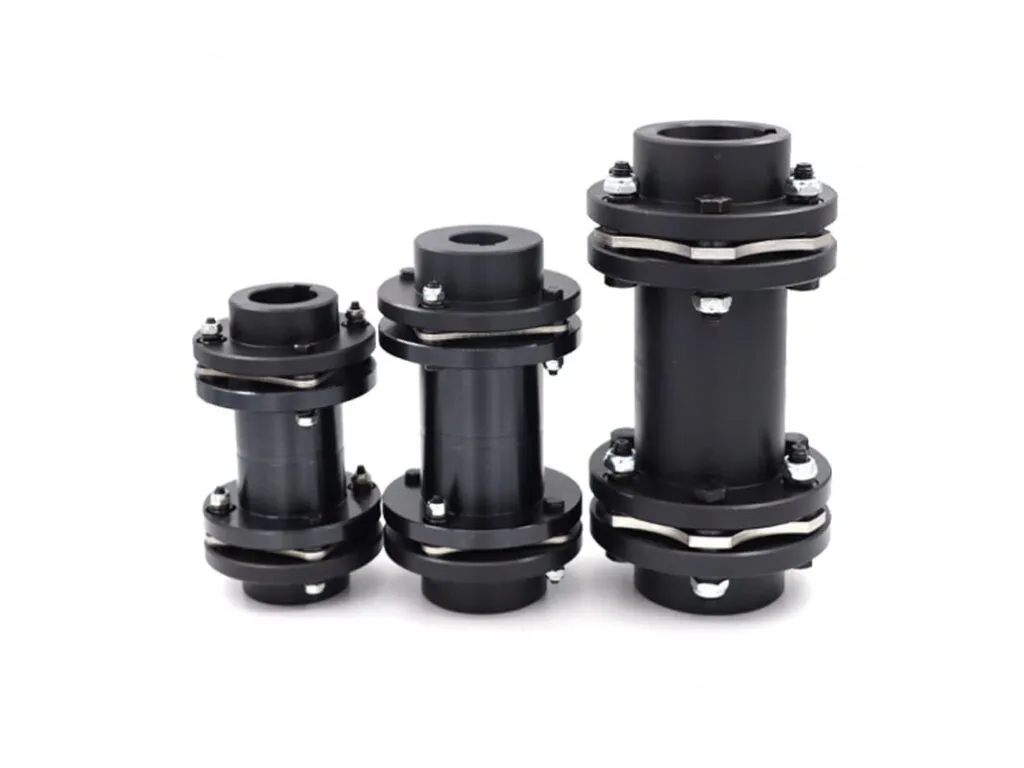

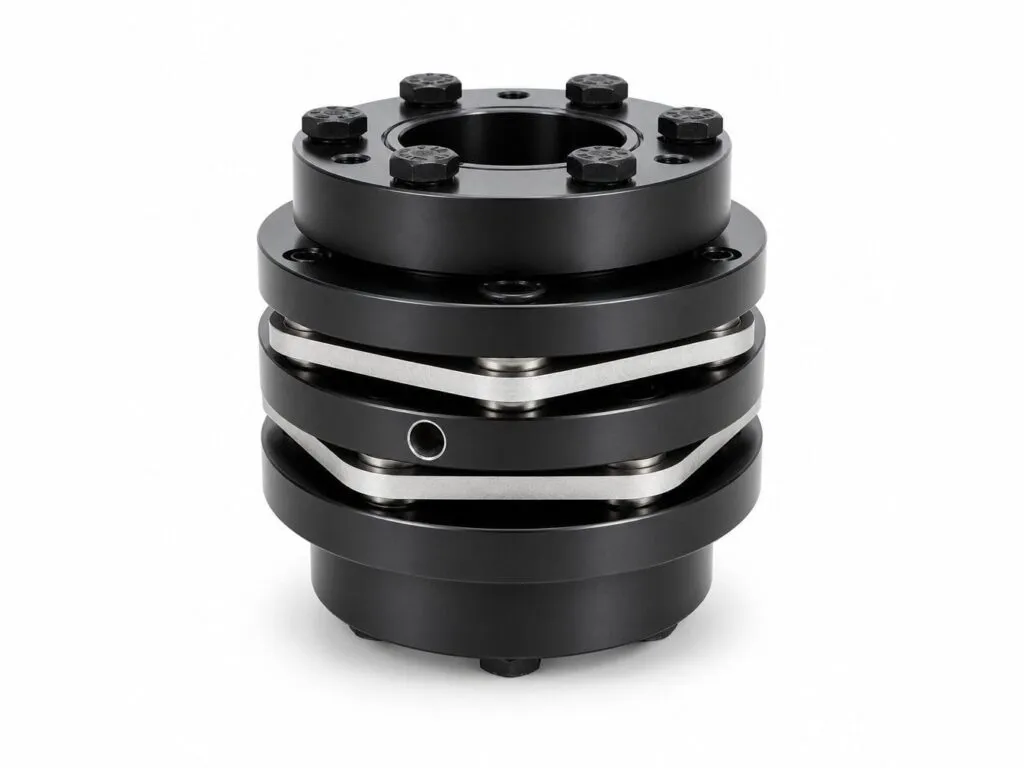

• Hai bộ lá và ống đệm (double-cardanic): Radex-N NANA, bù lệch góc, dọc trục và song song cùng lúc.
• Kyushu Hasec FM (S, WN, WA, WL): S là linh hoạt đơn, WN và WA là linh hoạt kép với ống đệm chuẩn, WL có ống đệm dài; 8 cỡ mặt bích 93 đến 253 mm.
• KCP Disc Flexible Coupling: dùng cho tải nặng, mô-men khởi động lớn; lá thép không gỉ nhìn thấy được khi kiểm tra.
• JAC Disc Coupling: dùng cho máy công cụ CNC, hệ thống định vị, máy in cần chính xác.

Thông số kỹ thuật khớp nối đĩa

Dải số của KTR Radex-N: mô-men danh định 30 đến 280.000 N·m, tốc độ tối đa 20.400 đến 1.800 v/ph, lỗ trục tối đa 20 đến 340 mm. Hasec FM tra thêm hệ số làm việc theo tải.

Thông số	Giá trị
Số cỡ Radex-N	30 mã, từ Radex-N 20 đến Radex-N 338
Mô-men danh định TKN	30 N·m (Radex-N 20) đến 280.000 N·m (Radex-N 338)
Mô-men cực đại TKmax	60 N·m (Radex-N 20) đến 560.000 N·m (Radex-N 338)
Mô-men đổi chiều TKW	15 N·m (Radex-N 20) đến 140.000 N·m (Radex-N 338)
Tốc độ tối đa	20.400 v/ph (Radex-N 20) đến 1.800 v/ph (Radex-N 338)
Đường kính lỗ tối đa	20 mm (Radex-N 20) đến 340 mm (Radex-N 338)
Nhiệt độ làm việc	-30 °C đến +280 °C
Bù lệch của loại NN	Chỉ lệch góc và dọc trục, không lệch song song
Bù lệch của loại hai bộ lá	Lệch góc, dọc trục và song song cùng lúc
Hệ số làm việc nhẹ (Hasec FM, động cơ điện/tuabin)	1,0–2; quạt tải nhẹ, bơm ly tâm
Hệ số làm việc trung bình (Hasec FM)	2–3; máy giấy, máy công cụ, robot
Hệ số làm việc lớn (Hasec FM)	3–4; cẩu trục, lò nung xi măng
Hệ số làm việc rất lớn (Hasec FM)	trên 4–5; bơm piston, máy đập quặng, máy ép khuôn
Cỡ mặt bích Hasec FM	93, 104, 126, 144, 171, 194, 223, 253 mm; ống đệm chuẩn 80, 100, 125, 140, 160, 200, 250 mm

Bảng tra cỡ khớp nối đĩa KTR Radex-N

Bảng có 30 dòng, xếp theo mô-men danh định tăng dần từ Radex-N 20 đến Radex-N 338, cột kích thước gồm D, DA và chiều dài I1/I2.

Mã	TKN (N·m)	TKmax (N·m)	TKW (N·m)	Tốc độ tối đa (v/ph)	Lỗ tối đa (mm)	D (mm)	DA (mm)	I1/I2 (mm)
Radex-N 20	30	60	15	20.400	20	32	56	20
Radex-N 25	60	120	30	16.800	25	40	68	25
Radex-N 35	120	240	60	13.900	38	54	82	40
Radex-N 38	240	480	120	12.000	42	58	94	45
Radex-N 42	320	640	160	11.000	50	68	104	45
Radex-N 50	470	940	235	9.000	55	78	126	55
Radex-N 60	900	1.800	450	8.200	65	88	138	55
Radex-N 70	1.300	2.600	650	7.300	75	102	156	65
Radex-N 80	1.800	3.600	900	6.300	85	117	179	75
Radex-N 85	2.600	5.200	1.300	5.900	90	123	191	80
Radex-N 90	4.600	9.200	2.300	5.400	100	132	210	80
Radex-N 105	5.600	11.200	2.800	5.000	110	147	225	90
Radex-N 115	9.900	19.800	4.950	4.300	120	163	265	100
Radex-N 135	13.500	27.000	6.750	3.700	135	184	305	135
Radex-N 136	17.500	35.000	8.750	3.800	135	180	300	135
Radex-N 138	23.000	46.000	11.500	3.800	135	180	300	135
Radex-N 156	25.000	50.000	12.500	3.500	150	195	325	150
Radex-N 158	33.000	66.000	16.500	3.500	150	195	325	150
Radex-N 166	35.000	70.000	17.500	3.300	170	225	350	165
Radex-N 168	45.000	90.000	22.500	3.300	170	225	350	165
Radex-N 186	42.000	84.000	21.000	3.000	190	250	380	185
Radex-N 188	56.000	112.000	28.000	3.000	190	250	380	185
Radex-N 206	52.500	105.000	26.250	2.800	210	275	420	200
Radex-N 208	70.000	140.000	35.000	2.800	210	275	420	200
Radex-N 246	90.000	180.000	45.000	2.300	245	320	500	240
Radex-N 248	120.000	240.000	60.000	2.300	245	320	500	240
Radex-N 286	150.000	300.000	75.000	2.000	290	383	567	280
Radex-N 288	200.000	400.000	100.000	2.000	290	383	567	280
Radex-N 336	210.000	420.000	105.000	1.800	340	445	660	330
Radex-N 338	280.000	560.000	140.000	1.800	340	445	660	330

Đọc mã: số sau Radex-N là cỡ, cỡ càng lớn mô-men càng cao. TKN là mô-men danh định, TKmax là mô-men cực đại, TKW là mô-men đổi chiều. Cột lỗ tối đa gộp d1 và d2.

Báo giá khớp nối đĩa

Giá khớp nối đĩa phụ thuộc hãng, cỡ, kiểu một hay hai bộ lá, số lượng và yêu cầu CO, CQ. Cỡ lớn như Radex-N 338 khác hẳn cỡ nhỏ về vật tư. Gửi mã hoặc cỡ trục và công suất qua Zalo để nhận báo giá theo đơn.

Đặt khớp nối đĩa theo mã, cỡ trục hoặc công suất

Đọc mã khắc trên thân khớp cũ, đo đường kính hai trục, rồi gửi ảnh qua Zalo. Hàng nhập theo mã, khoan lỗ trục theo yêu cầu trong giới hạn lỗ tối đa của cỡ. Kho có CO, CQ, xuất hóa đơn VAT và giao toàn quốc. Khi cần giữ khớp chặt trên trục không dùng then, có thể chọn kèm khóa trục.

Cách chọn khớp nối đĩa theo mô-men, trục và tốc độ

• Mô-men: TKN của cỡ phải lớn hơn mô-men tải nhân hệ số làm việc (nhẹ 1,0 đến 2; trung bình 2 đến 3; lớn 3 đến 4).
• Trục: lỗ tối đa của cỡ phải bằng hoặc lớn hơn đường kính trục, ví dụ Radex-N 60 tối đa 65 mm.
• Tốc độ: tốc độ làm việc nhỏ hơn tốc độ tối đa của cỡ.
• Lệch trục: hai trục lệch song song thì chọn loại hai bộ lá có ống đệm, không chọn loại NN.

Theo bảng Hasec FM, cẩu trục và lò xi măng ứng với hệ số 3 đến 4; máy ép khuôn và máy đột từ trên 4 đến 5. Khi cần so với kiểu khác cùng nhóm, xem khớp nối lốp, khớp nối xích hoặc khớp nối lò xo; phần đệm đàn hồi của khớp nối trục là cao su khớp nối.

Lỗi thường gặp ở khớp nối đĩa và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Lá thép nứt tại lỗ bu-lông	Lệch trục vượt giới hạn hoặc siết bu-lông sai mô-men	Canh lại trục, siết đúng mô-men theo bảng hãng
Rung khi tăng tốc	Mất cân bằng ống đệm hoặc tốc độ gần giới hạn	Cân bằng lại, chọn cỡ có tốc độ tối đa cao hơn
Mòn nhanh khi đảo chiều liên tục	Mô-men đổi chiều vượt TKW	Chọn cỡ TKW lớn hơn (Radex-N 90: TKW 2.300 N·m)

Số liệu trên trang theo catalogue và datasheet của KTR; tiêu chuẩn tham chiếu: ISO 286-2 (dung sai lỗ trục H7), DIN 6885-1 (rãnh then).
