Khớp nối thủy lực (fluid coupling) Voith, Transfluid KX, công suất đến 1.000 kW

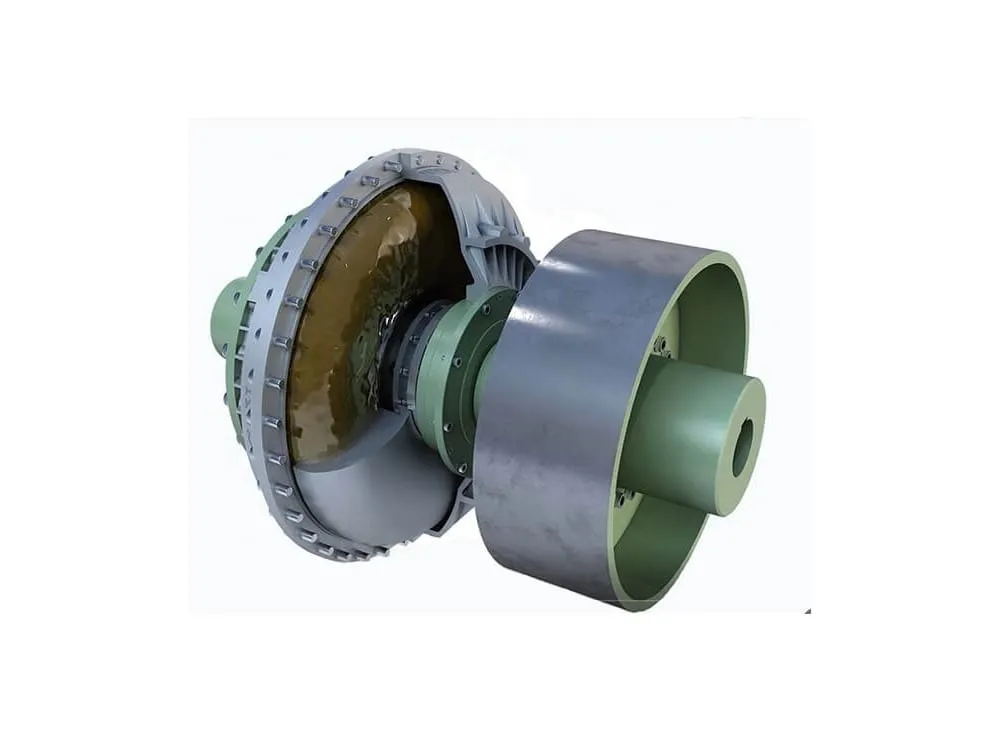

Khớp nối thủy lực (fluid coupling, người mua còn gõ khớp nối dầu, khớp nối thủy động) truyền mô-men qua dầu giữa cánh bơm và cánh tuabin, không có kết nối cơ khí. Độ trượt vận hành 1,5% đến 6% theo JAC.

Khớp nối thủy lực là gì, khác khóa trục thủy lực ETP thế nào

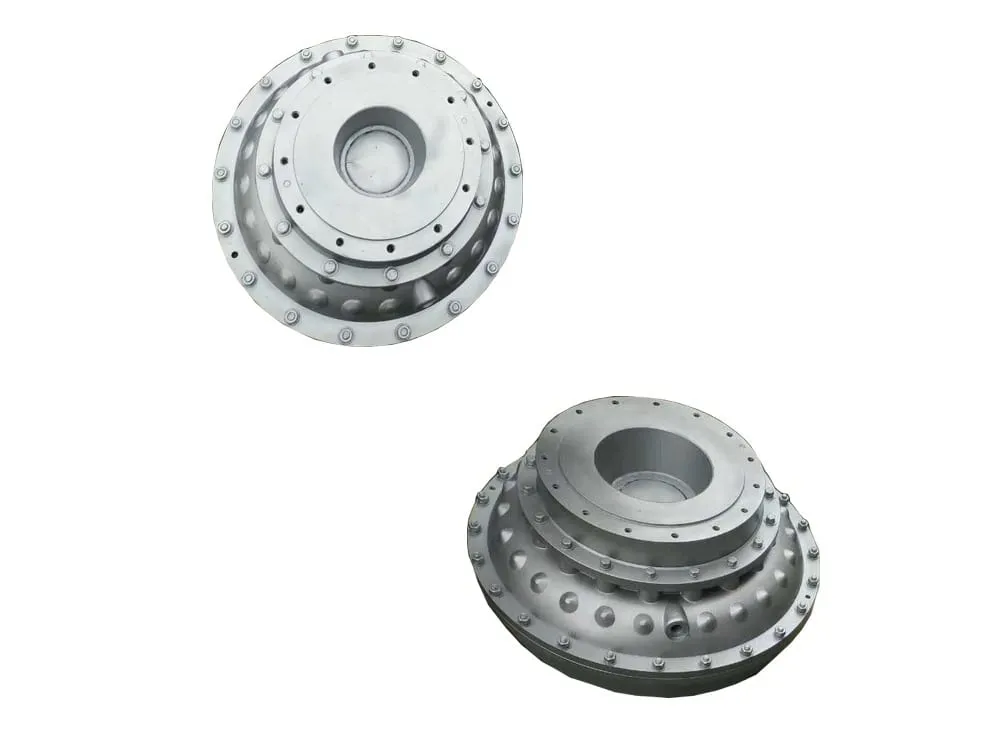

Khớp nối thủy lực nối trục động cơ với trục tải bằng dầu tuần hoàn, nên khởi động êm và bảo vệ động cơ khỏi tải va đập; JAC ghi dùng được động cơ thường thay động cơ khởi động mềm. Đây là khớp truyền động thuộc nhóm khớp nối trục.

Khác khóa trục thủy lực ETP chỉ gắn moay-ơ vào trục, khớp thủy lực nối hai trục và cho trượt khi quá tải. Cùng nhóm khớp nối trục kho còn có khớp nối lốp.

Các loại khớp nối thủy lực theo cách nạp dầu và môi chất

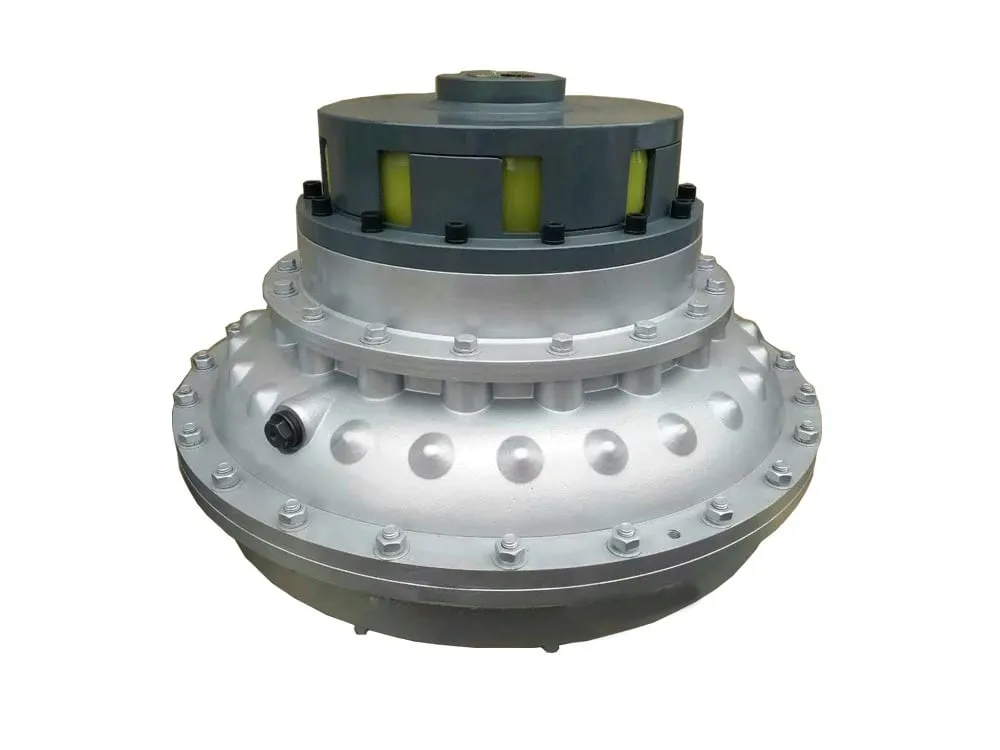

• Loại buồng (chamber type, JAC): mô-men truyền trơn, băng tải khởi động êm, dây băng không chịu ứng suất gây hư hại.
• Nạp cố định (constant-fill, Voith): cho công suất nhỏ, ít lần khởi động liên tiếp.
• Điều khiển nạp (fill-controlled, Voith): cho công suất lớn, khởi động thường xuyên.

Thông số kỹ thuật khớp nối thủy lực

Độ trượt 1,5% đến 6% theo JAC, công suất Transfluid KX 22 kW đến 1.000 kW; mỗi dòng ghi rõ hãng.

Thông số	Giá trị
Độ trượt khi vận hành bình thường, JAC	1,5% đến 6%
Kết nối cơ khí	Không có; mô-men truyền bằng dầu giữa cánh bơm và cánh tuabin
Tác dụng khởi động, JAC	Dùng được động cơ thường thay cho động cơ đặc biệt có khởi động mềm
Loại buồng, JAC	Khởi động êm băng tải, bảo vệ dây băng
Mức nạp dầu tối đa khớp nạp cố định, Voith	80% thể tích; có nút chảy mở ra khi quá nhiệt
Nấc công suất giữa hai cỡ Voith liền nhau	Gấp đôi (tỉ lệ 2 : 1) ở độ trượt tối thiểu chấp nhận được
Đường kính ngoài Voith 366 T / 562 T / 866 T	427 mm / 634 mm / 978 mm
d1 max Voith 366 T / 562 T / 866 T	90 mm / 130 mm / 160 mm (d2 max: 65 / 110 / 150 mm)
Chiều dài Voith 366 T / 562 T / 866 T	276 / 385 / 610 mm; loại TV 303 / 449 / 682 mm; loại TVV 374 / 544 / 830 mm
Công suất Transfluid KX 15	75 kW ở 1.800 v/ph; 55 kW ở 1.500; 30 kW ở 1.200; 22 kW ở 1.000 v/ph
Công suất Transfluid KX 24	400 kW ở 1.800 v/ph; 315 kW ở 1.500; 200 kW ở 1.200; 110 kW ở 1.000 v/ph
Công suất Transfluid KX 29	1.000 kW ở 1.800 v/ph; 810 kW ở 1.500; 440 kW ở 1.200; 320 kW ở 1.000 v/ph
Mô-men khởi động Transfluid KX	Dưới 50% mô-men danh định của động cơ điện
Lượng dầu tối đa Transfluid KX 15 đến 29	8,5; 15,5; 32; 46; 59 lít
Lắp đặt Transfluid KX	Chỉ lắp ngang; bánh ngoài là bánh dẫn; phớt và vòng O bằng viton

Bảng tra cỡ khớp nối thủy lực Voith và Transfluid KX

Bảng thứ nhất gồm 12 cỡ Voith loại T từ 154 đến 1150, đường kính ngoài 190 đến 1.295 mm; Voith công bố công suất bằng đồ thị nên không có cột kW.

Cỡ (Voith)	Đường kính ngoài D (mm)	Chiều dài L loại T (mm)	d1 max / d2 max (mm)	Biến thể
154 T	190	143	32 / 28	loại T (có thêm DT)
206 T	248	183	42 / 42	loại T (có thêm DT)
274 T	328	202	70 / 55	TV (L 239), TVV (L 260)
366 T	427	276	90 / 65	TV (L 303), TVV (L 374)
422 T	470	320	100 / 80	TV (L 359), TVV (L 437)
487 T	556	352	120 / 90	TV (L 403), TVV (L 488)
562 T	634	385	130 / 110	TV (L 449), TVV (L 544)
650 T	740	469	140 / 120	TV (L 536), TVV (L 646)
750 T	846	529	150 / 135	TV (L 603), TVV (L 730)
866 T	978	610	160 / 150	TV (L 682), TVV (L 830)
1000 T	1118	651	180 / 160	TV (L 757), TVV (L 896)
1150 T	1295	715	180 / 180	TV (L 880), TVV (L 1093)

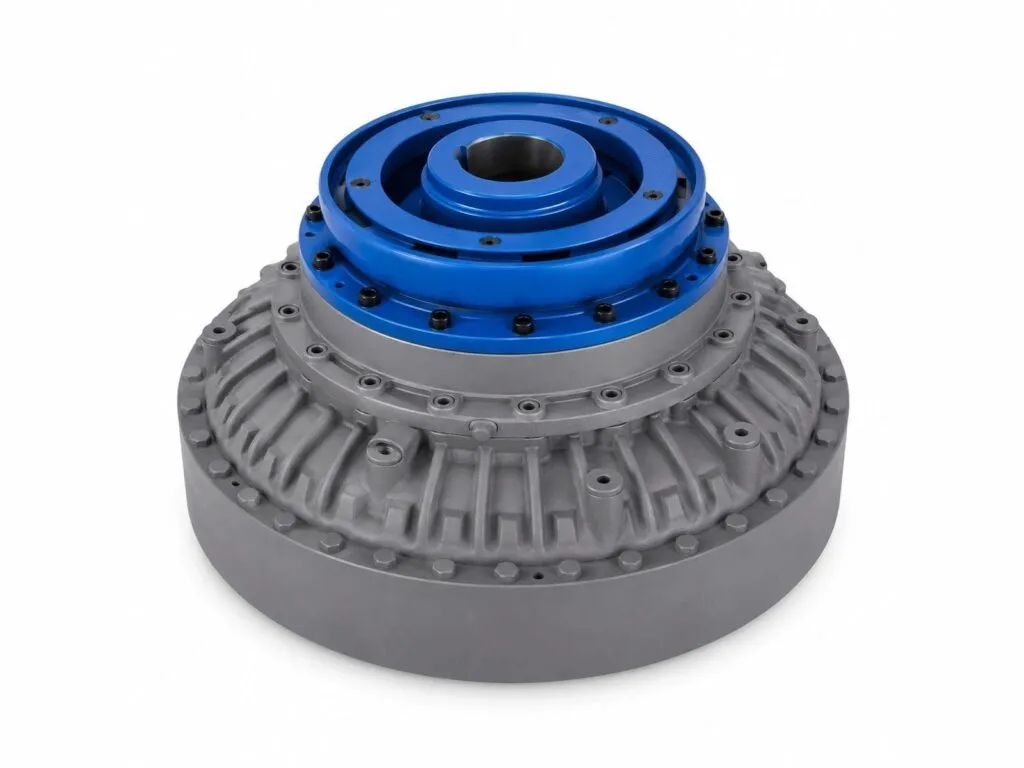

Bảng thứ hai gồm 5 cỡ Transfluid KX 15 đến 29, công suất tính theo bốn tốc độ 1.800, 1.500, 1.200 và 1.000 v/ph. Hai hãng là hai bảng riêng.

Cỡ (Transfluid)	Đường kính ngoài D (mm)	kW ở 1.800 v/ph	kW ở 1.500 v/ph	kW ở 1.200 v/ph	kW ở 1.000 v/ph	Dầu tối đa (lít)
KX 15	490	75	55	30	22	8,5 lít
KX 19	595	160	132	75	45	15,5 lít
KX 24	745	400	315	200	110	32 lít
KX 27	810	700	510	250	160	46 lít
KX 29	890	1.000	810	440	320	59 lít

Báo giá khớp nối thủy lực

Giá khớp nối thủy lực phụ thuộc hãng, cỡ, môi chất, số lượng và yêu cầu CO/CQ. Gửi công suất, tốc độ và ảnh khớp cũ qua Zalo để nhận báo giá.

Đặt khớp nối thủy lực theo cỡ, đường kính trục hoặc công suất

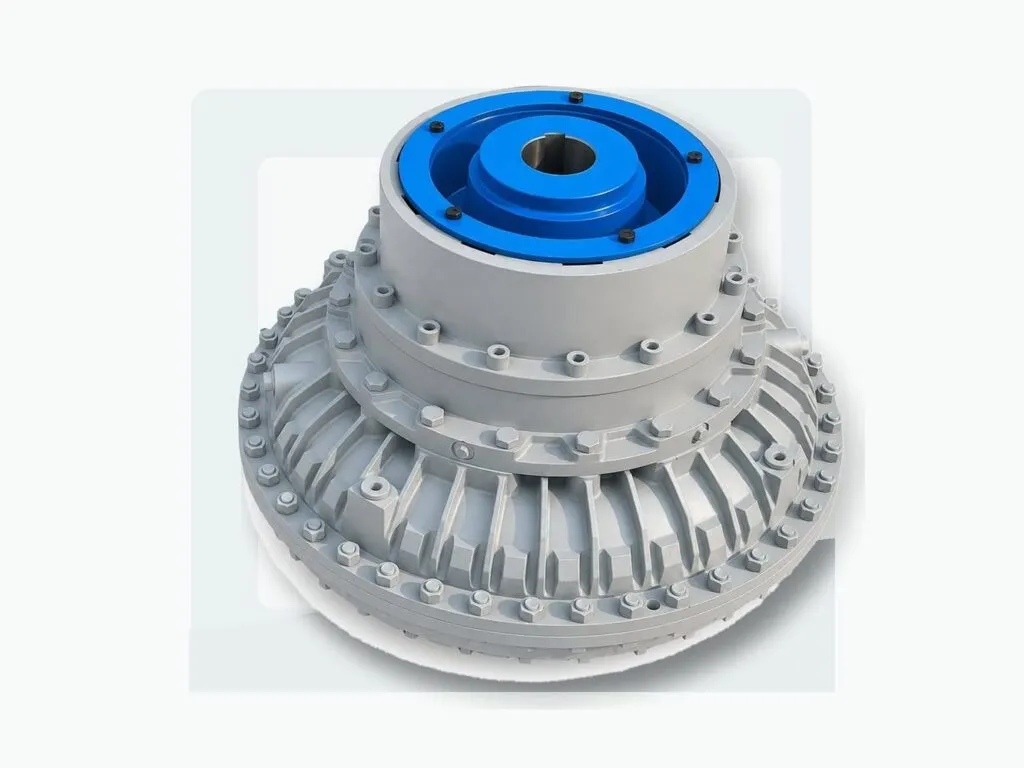

Ghi công suất động cơ, tốc độ quay, đường kính hai trục, gửi ảnh nhãn khớp cũ qua Zalo. Hàng nhập theo mã; có CO/CQ, xuất VAT, giao toàn quốc. Transfluid KX đi kèm khớp răng hoặc khớp nối đĩa ở đầu trục.

Cách chọn khớp nối thủy lực theo công suất, tốc độ và đường kính trục

Tải khởi động nặng, cần êm thì chọn loại buồng cho băng tải. Công suất nhỏ, ít khởi động liên tiếp thì nạp cố định; công suất lớn, khởi động thường xuyên thì điều khiển nạp (Voith). Voith chọn cỡ theo đồ thị công suất; Transfluid KX theo bảng kW. Trục động cơ và trục tải phải nhỏ hơn d1 max và d2 max của cỡ, ví dụ Voith 366 T là 90 mm và 65 mm.

Lỗi thường gặp ở khớp nối thủy lực và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Nóng quá mức	Trượt lớn do quá tải kéo dài	Giảm tải hoặc chọn cỡ lớn hơn
Rò dầu	Gioăng hoặc nút chảy an toàn hỏng	Thay gioăng, nạp đúng lượng dầu của cỡ
Tốc độ tải giảm	Độ trượt tăng	Kiểm tra và nạp đúng lượng dầu

Số liệu trên trang theo catalogue và datasheet của Voith.
