Khớp nối omega (Max Dynamic) KD4, KDS2 đến KDS80, 21,5 đến 4.463 N·m

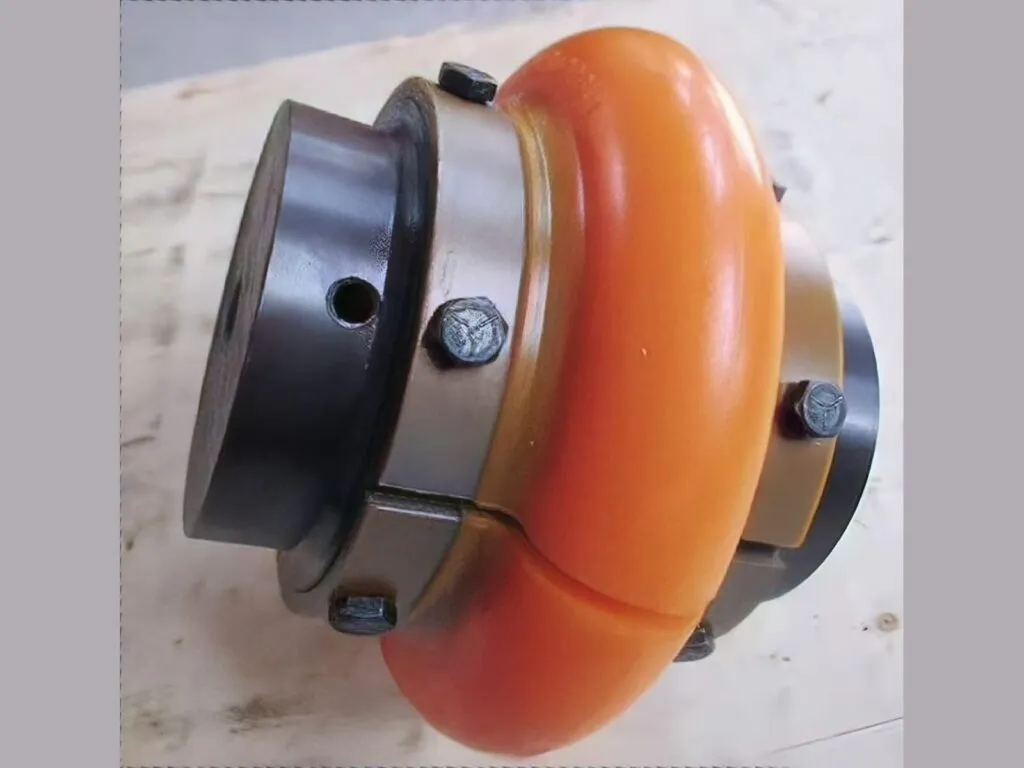

Khớp nối omega (còn gọi omega coupling, Max Dynamic) là khớp nối đàn hồi gồm hai moay-ơ đảo chiều được và một phần tử polyurethane cắt làm đôi, không cần bôi trơn. Dòng KCP Max Dynamic KDS có 12 cỡ, mô-men từ 21,5 N·m (KDS2) đến 4.463 N·m (KDS80), tốc độ từ 7.500 xuống 1.800 v/ph.

Khớp nối omega là gì, khác khớp nối HRC và khớp lốp thế nào

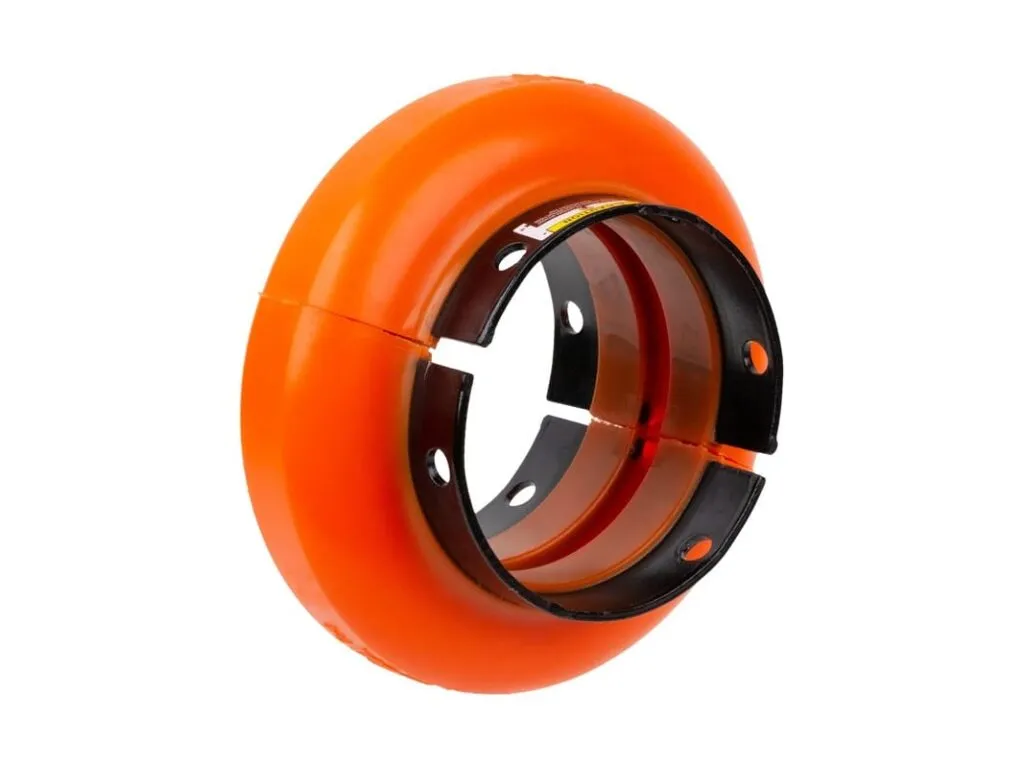

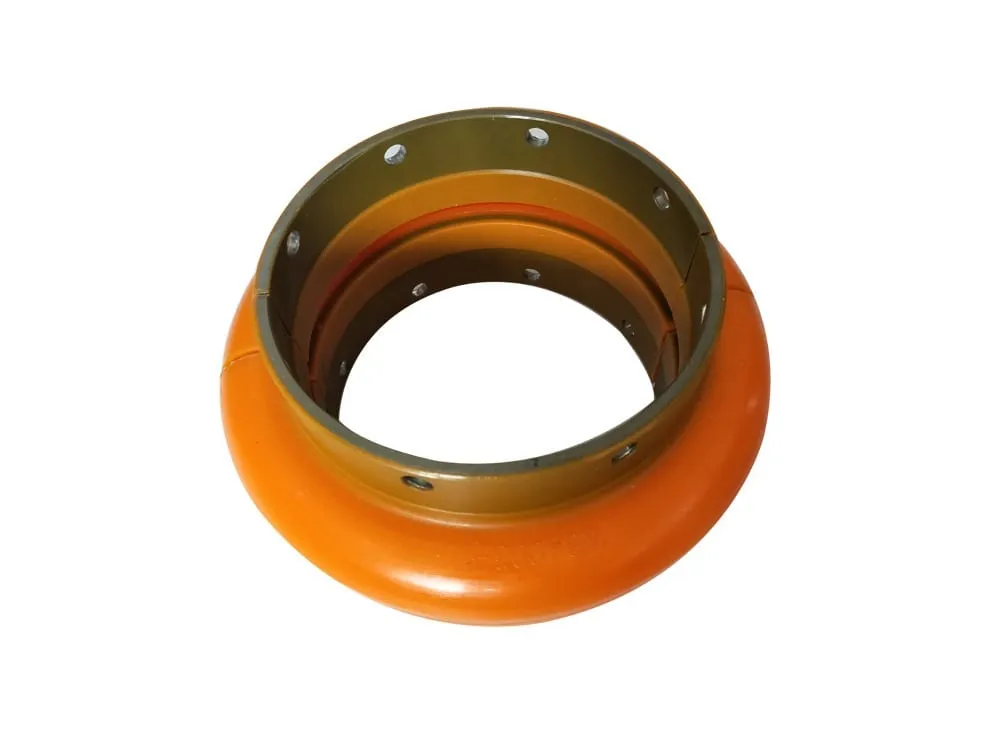

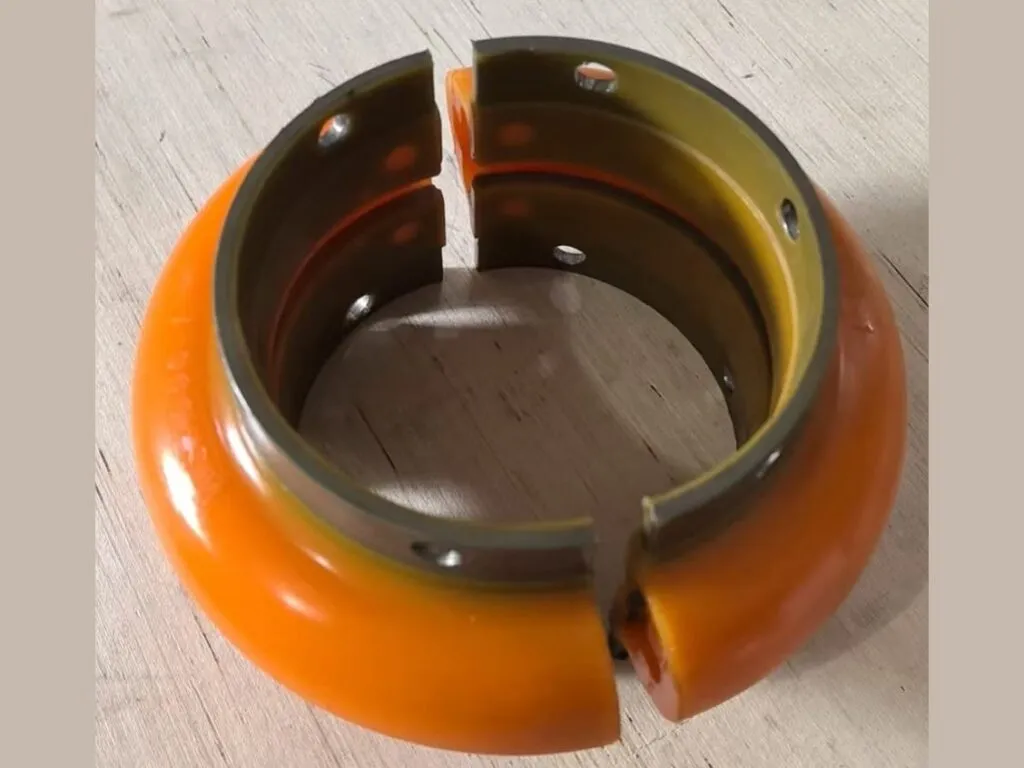

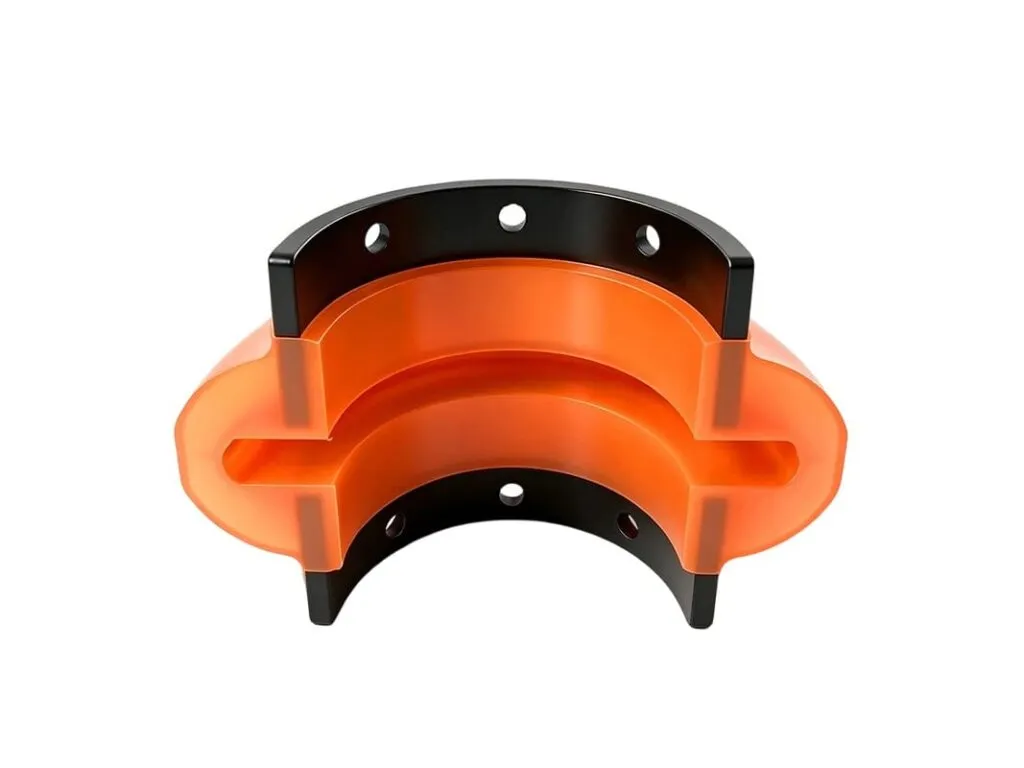

Phần tử đàn hồi của khớp nối omega là nhựa polyurethane cắt làm đôi, nên thay được từ giữa mà không phải dời động cơ hay máy công tác. Cùng nhóm khớp nối trục, loại này khác cao su khớp nối HRC ở chỗ phần tử đàn hồi tách đôi thay riêng, và khác khớp nối lốp ở kết cấu hai moay-ơ ôm phần tử polyurethane thay vì vành lốp cao su.

Các loại khớp nối omega theo kết cấu và cỡ

Khớp nối omega chia theo kết cấu KD, KDS và theo dải mô-men của cỡ.

• KD, phần tử nửa vòng, khoảng cách trục hẹp: KD4 mô-men 62 N·m, 7.500 v/ph, trục 13 đến 42 mm; thay cho Omega E4.
• KDS, kiểu có ống đệm (spacer): 12 cỡ KDS2 đến KDS80; KDS4 thay cho Omega ES4, KDS80 thay cho ES80.
• KDS cỡ nhỏ KDS2 đến KDS5: 21,5 đến 104,5 N·m.
• KDS cỡ trung KDS10 đến KDS40: 163,8 đến 622 N·m.
• KDS cỡ lớn KDS50 đến KDS80: 864 đến 4.463 N·m, 3.100 đến 1.800 v/ph.

Thông số kỹ thuật khớp nối omega

Dòng KDS phủ mô-men 21,5 đến 4.463 N·m, trục 13 đến 155 mm, tốc độ cho phép 7.500 đến 1.800 v/ph; số liệu theo bảng của Max Dynamic KCP.

Thông số	Giá trị
Số cỡ KDS	12 cỡ: KDS2, 3, 4, 5, 10, 20, 30, 40, 50, 60, 70, 80
Mô-men KDS	21,5 N·m (KDS2) đến 4.463 N·m (KDS80)
Tốc độ cho phép KDS	7.500 v/ph (KDS2 đến KDS10), 4.800 v/ph (KDS20), 1.800 v/ph (KDS80)
Công suất định mức	0,0023 (KDS2) đến 0,467 (KDS80), kW cho mỗi v/ph
Trục tối đa	28 mm (KDS2) đến 155 mm (KDS80)
Trục tối thiểu	13 mm (KDS2 đến KDS10) đến 31 mm (KDS60 đến KDS80)
Kích thước A	89 mm (KDS2) đến 406 mm (KDS80)
Kích thước B	24 mm (KDS2) đến 114 mm (KDS80)
Kích thước D	47 mm (KDS2) đến 286 mm (KDS80)
Kích thước F (trong/ngoài)	146/149 mm (KDS2) đến 318/478 mm (KDS80)
Vật liệu phần tử	Polyurethane pha chế, không bôi trơn
Cấu tạo	Phần tử đàn hồi cắt làm đôi, moay-ơ đảo chiều được
Khớp KD4	62 N·m, 7.500 v/ph, trục 13 đến 42 mm, A 116, B 37, D 66 mm

Bảng tra mã khớp nối omega KDS2 đến KDS80

Bảng có 12 dòng, một nhóm KDS, xếp từ KDS2 đến KDS80 theo mô-men 21,5 đến 4.463 N·m, kích thước tính bằng mm.

Mã	Mô-men (N·m)	Tốc độ (v/ph)	Công suất định mức (kW cho mỗi v/ph)	Trục tối đa (mm)	Trục tối thiểu (mm)	A (mm)	B (mm)	C (trong/ngoài)	D (mm)	F (trong/ngoài)
KDS2	21.5	7500	0.0023	28	13	89	24	91/100	47	146/149
KDS3	41.2	7500	0.0043	34	13	102	37	85/140	66	184/216
KDS4	62	7500	0.0066	42	13	116	37	85/140	66	184/216
KDS5	104.5	7500	0.0110	Không công bố	13	137	45	89/140	80	184/228
KDS10	163.8	7500	0.0170	55	13	162	45	89/140	93	184/228
KDS20	260.0	4800	0.0270	60	21	184	50	67/180	114	236/280
KDS30	412	4200	0.043	75	21	210	56	54/180	138	238/293
KDS40	622.0	3600	0.0660	85	26	241	61	41/180	168	238/319
KDS50	864.0	3100	0.09	90	26	279	69	28/180	207	238/319
KDS60	1412.0	2800	0.148	105	31	318	80	66/250	222	318/415
KDS70	2486	2600	0.2620	120	31	356	85	59/250	235	318/421
KDS80	4463	1800	0.467	155	31	406	114	37/250	286	318/478

Báo giá khớp nối omega

Giá phụ thuộc mã (KD4 hay KDS2 đến KDS80), số lượng, việc khoan lỗ trục, rãnh then và yêu cầu CO/CQ. Kho báo giá theo từng đơn, chưa VAT 8%; gửi mã hoặc đường kính trục qua Zalo.

Đặt khớp nối omega theo mã, cỡ trục và mô-men

Đọc mã khắc trên thân moay-ơ hoặc phần tử cũ (E4, ES80, KD4, KDS30), rồi đo đường kính trục hai bên. Gửi ảnh khớp đang dùng qua Zalo để đối chiếu kích thước A, B, D, F. Moay-ơ khoan lỗ trục và rãnh then theo yêu cầu trong khoảng trục tối thiểu đến tối đa của cỡ. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc. Tải nhỏ hơn có thể dùng khớp nối xích hoặc khớp nối lò xo.

Chọn cỡ KDS theo mô-men, cỡ trục và tốc độ

• Mô-men: mô-men định mức của cỡ phải lớn hơn tải nhân hệ số làm việc; tải 500 N·m chọn KDS40 (622 N·m).
• Cỡ trục: trục hai bên nằm giữa trục tối thiểu và tối đa của cỡ, ví dụ KDS30 nhận trục 21 đến 75 mm.
• Tốc độ: tốc độ làm việc nhỏ hơn tốc độ cho phép, KDS30 tối đa 4.200 v/ph.
• Kích thước: đối chiếu A, B, D, F với khớp Omega đang thay.

KDS3 (41,2 N·m) hợp bơm, quạt, máy nén cỡ nhỏ; KDS40 hợp băng tải, máy trộn; KDS80 hợp hộp số lớn.

Lỗi thường gặp ở khớp nối đàn hồi polyurethane và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Phần tử nứt hoặc mòn nhanh	Lệch trục lớn hoặc quá tải	Canh lại trục; chọn cỡ lớn hơn
Khớp rung ở tốc độ cao	Dùng cỡ gần tốc độ giới hạn	Chọn cỡ có tốc độ cho phép cao hơn
Lỏng trục	Vít định vị lỏng hoặc lỗ và trục sai dung sai	Siết lại vít, đo lại lỗ

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng; tiêu chuẩn tham chiếu: ISO 286-2 (dung sai lỗ trục H7), DIN 6885-1 (rãnh then).
