Ống bọc sợi thủy tinh chịu nhiệt Ø6 đến Ø127, phủ silicone 260 °C, trần 550 °C

Ống bọc sợi thủy tinh (ống bảo ôn sợi thủy tinh, silicone coated fiberglass sleeve) là ống dệt từ sợi E-glass, đường kính trong 6 đến 127 mm, vỏ ngoài phủ silicone đỏ chịu 260 °C hoặc để trần chịu 550 °C. Dùng bọc ống thủy lực, ống dầu và dây cáp khỏi nhiệt và tia lửa.

Ống bọc sợi thủy tinh là gì, khác ống gen PET và ống silicone thế nào

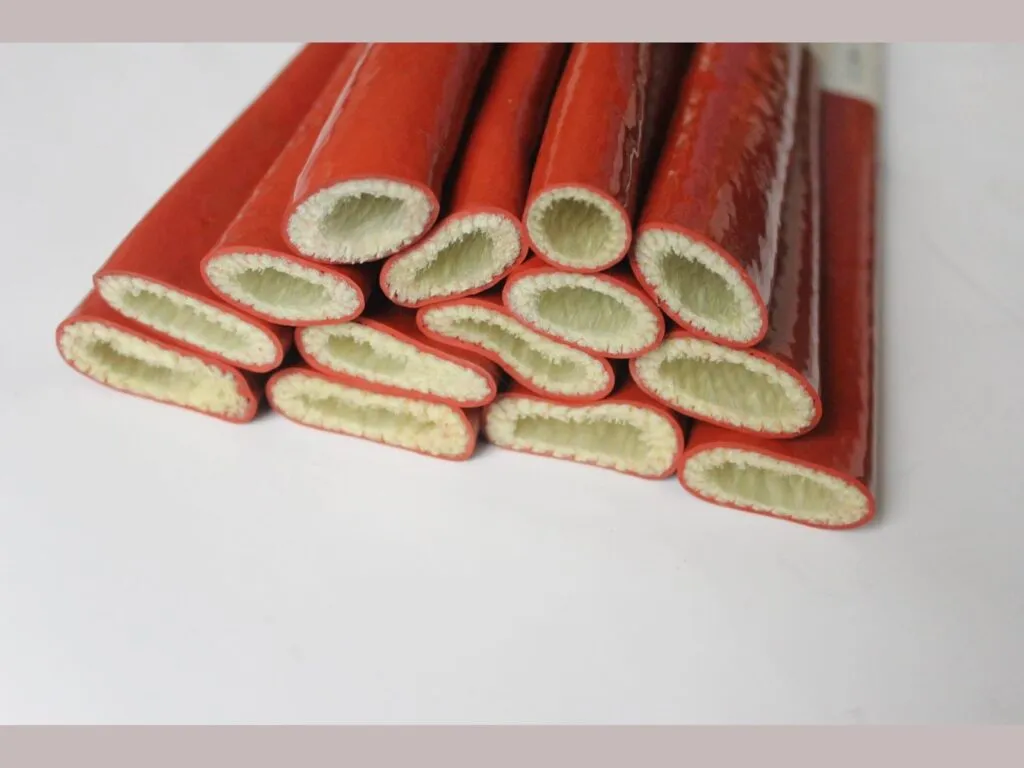

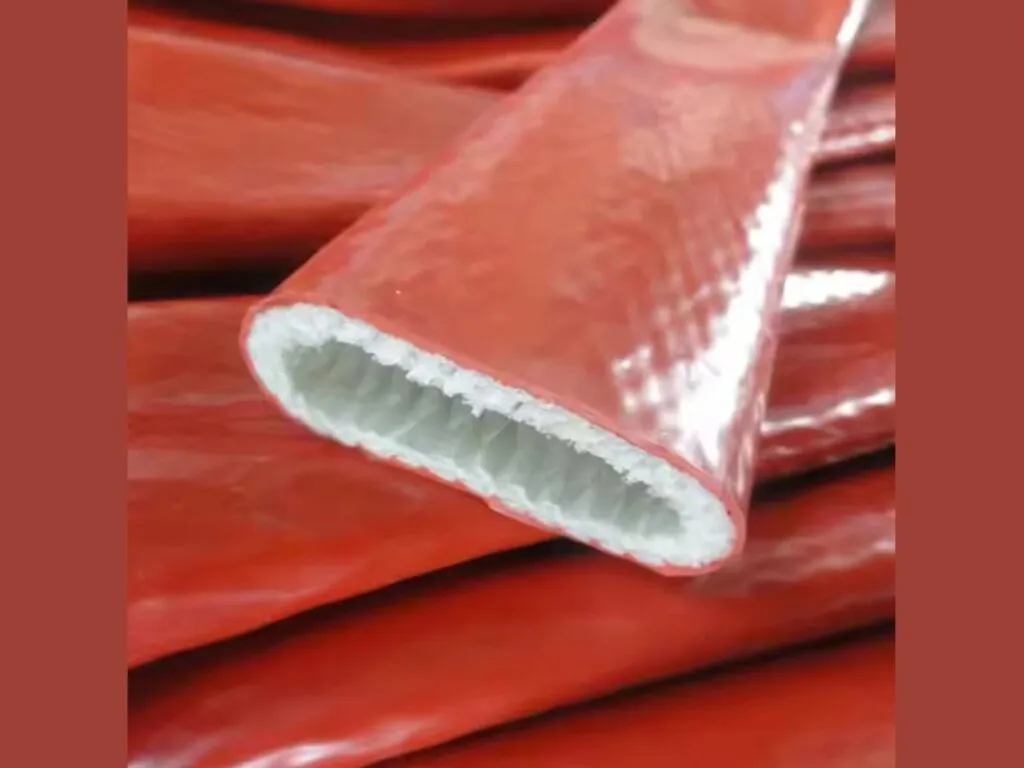

Đây là ống dệt bằng sợi thủy tinh, lớp phủ silicone đỏ dày 1,5 đến 5 mm nằm ở mặt ngoài, nên khác ống gen chịu nhiệt PET, ống cao su silicone và ống cách nhiệt đàn hồi hay bị gọi lẫn. Ống thuộc nhóm bảo ôn chịu nhiệt; cần bọc cả thiết bị thay vì bọc ống thì dùng áo cách nhiệt.

Các loại ống bọc sợi thủy tinh theo lớp phủ và nhiệt làm việc

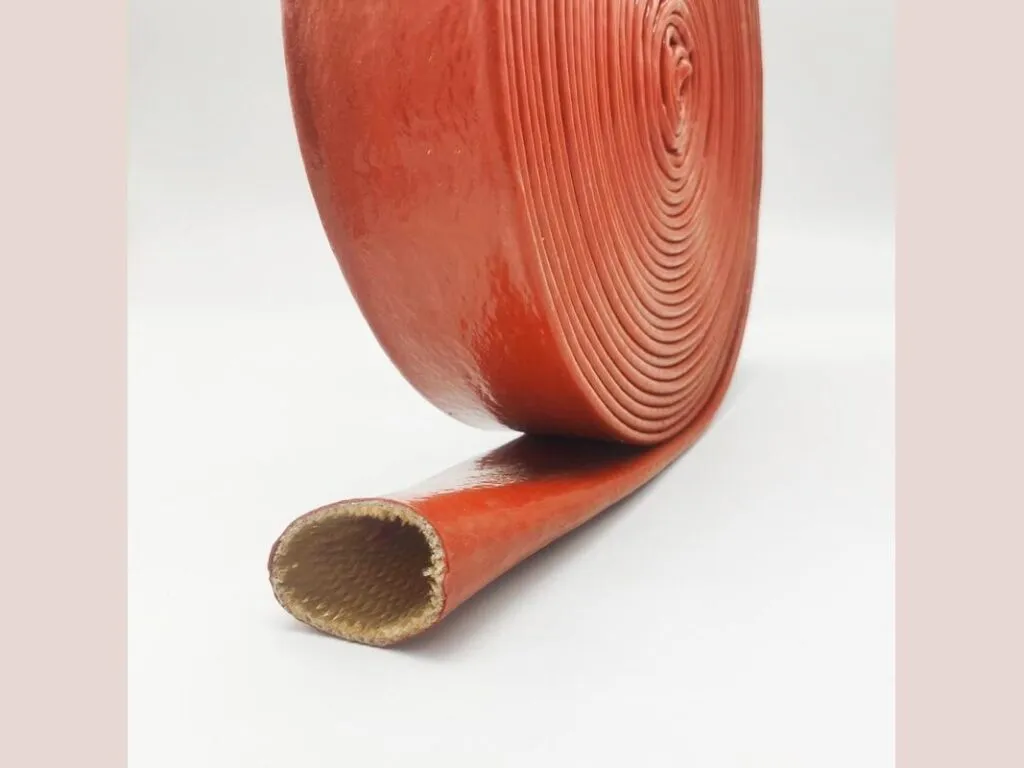

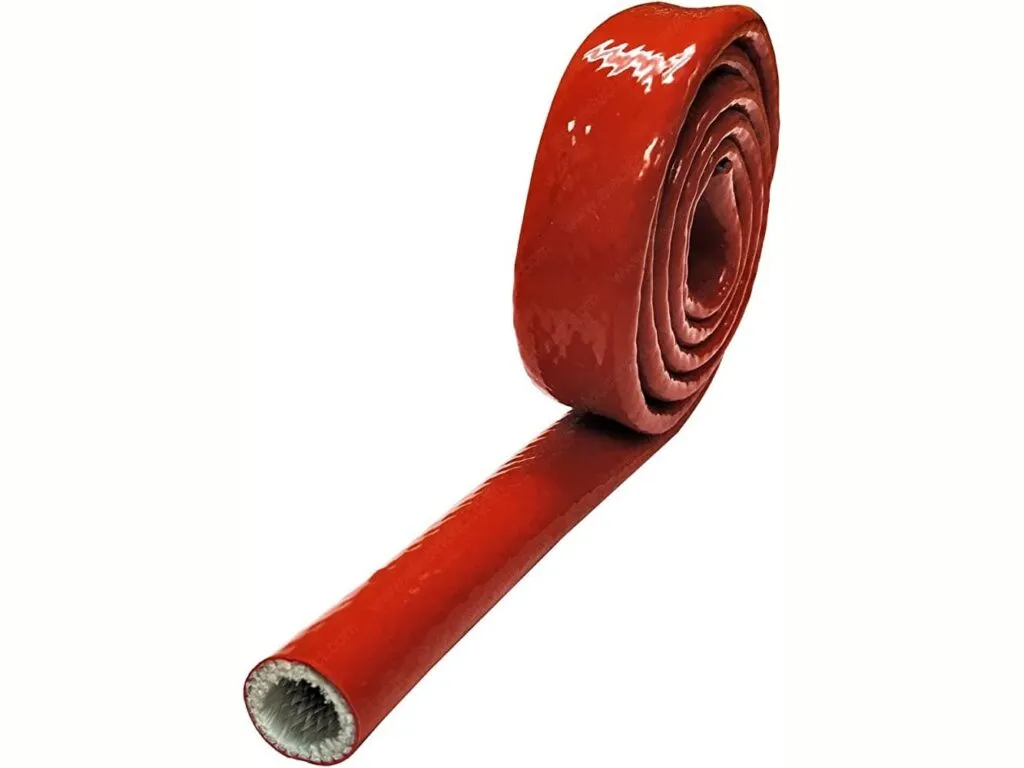

• Ống phủ silicone đỏ: lớp phủ 30 Shore A, chịu dầu, nước, ozone, tia UV, làm việc 260 °C.
• Ống sợi thủy tinh trần: E-glass dày 0,5 đến 1,5 mm, đường kính trong 6 đến 100 mm, làm việc 550 °C.
• Ống silica: silica 96% SiO2, liên tục khoảng 982 °C, dùng bọc ống xả.
• Ống xẻ dọc có velcro: móc dính hook-and-loop Φ6 đến Φ127, lắp không cần tháo ống.
• Băng cuộn sleeve tape: băng phủ silicone dạng cuộn, khổ 50 đến 315 mm.

Thông số kỹ thuật ống bọc sợi thủy tinh phủ silicone

Lớp phủ silicone quyết định giới hạn nhiệt 260 °C (500 °F), độ cứng 30 Shore A và giãn dài trên 600%.

Thông số	Giá trị
Vật liệu lõi	Sợi thủy tinh E-glass dệt ống
Lớp phủ	Silicone đỏ, độ cứng 30 Shore A
Nhiệt làm việc lớp phủ	260 °C (500 °F)
Độ bền kéo lớp phủ	Trên 1.000 psi (khoảng 69 bar)
Độ bền xé lớp phủ	150 ppi (khoảng 10 bar)
Giãn dài lớp phủ	Trên 600%
Module 100%	300 psi (khoảng 20 bar)
Biến dạng nén dư	Trên 8% sau 22 giờ ở 177 °C (350 °F)
Chịu ozone, corona, bức xạ, ánh sáng, nấm mốc	Rất tốt
Đường kính trong	8,5 đến 101 mm (0,3 đến 4 in)
Đường kính ngoài, vách	12,5 đến 112 mm; vách 1,8 đến 5,5 mm
Cuộn	10 đến 12 m, nặng 1,45 đến 21,8 kg

Bảng tra cỡ ống bọc sợi thủy tinh theo đường kính trong

Bảng 16 dòng, chia theo loại ống: 14 cỡ phủ silicone đỏ đại diện từ Ø6 đến Ø127, cộng ống silica và ống thủy tinh trần.

ID (mm)	Vách (mm)	Dung sai (mm)	Cuộn (m)	Loại	Nhiệt (°C)
Ø6	1,5	±0,15	50	Phủ silicone đỏ	260
Ø8	1,5	±0,15	50	Phủ silicone đỏ	260
Ø10	2	±0,20	25	Phủ silicone đỏ	260
Ø13	2	±0,20	25	Phủ silicone đỏ	260
Ø19	2	±0,20	25	Phủ silicone đỏ	260
Ø25	2	±0,30	25	Phủ silicone đỏ	260
Ø32	2	±0,30	25	Phủ silicone đỏ	260
Ø38	3	±0,30	25	Phủ silicone đỏ	260
Ø51	3	±0,35	25	Phủ silicone đỏ	260
Ø64	3,5	±0,35	20	Phủ silicone đỏ	260
Ø76	4	±0,40	20	Phủ silicone đỏ	260
Ø89	4	±0,50	10	Phủ silicone đỏ	260
Ø102	5	±0,50	10	Phủ silicone đỏ	260
Ø127	5	±0,60	10	Phủ silicone đỏ	260
5 đến 120	0,7 đến 1,6	Không công bố	Không công bố	Ống silica	982
6 đến 100	0,5 đến 1,5	Không công bố	Không công bố	Ống thủy tinh trần	550

Ống phủ silicone có 37 cỡ từ Ø6 đến Ø127 mm, bảng chỉ trích 14 cỡ; ống silica có 21 cỡ ID 5 đến 120 mm.

Báo giá ống bọc sợi thủy tinh

Giá ống bọc sợi thủy tinh phụ thuộc loại ống, đường kính trong, độ dày vách, chiều dài và yêu cầu CO, CQ. Gửi đường kính ống cần bọc, nhiệt làm việc và chiều dài qua Zalo để nhận báo giá theo từng cỡ.

Cắt ống bọc sợi thủy tinh theo chiều dài, xẻ dọc gắn velcro

Ống bán theo cuộn 10 đến 50 m hoặc cắt theo chiều dài đặt; ống cần lắp khi không tháo được ống bên trong thì xẻ dọc và gắn velcro theo yêu cầu. Với mức nhiệt cao hơn, xem vải silica và vải thủy tinh cùng chất liệu.

Cách chọn ống bọc sợi thủy tinh theo nhiệt độ và đường kính

• Dưới 260 °C: ống phủ silicone đỏ.
• Trên 260 °C đến 550 °C: ống sợi thủy tinh trần.
• Từ 550 đến 982 °C: ống silica.
• Ống không tháo được: dùng loại xẻ dọc có velcro.
• Chọn đường kính trong lớn hơn đường kính ngoài ống 3 đến 5 mm.

Lỗi thường gặp ở ống bọc sợi thủy tinh và cách xử lý

Bốn hiện tượng hay gặp ở ống bọc sợi thủy tinh khi dùng, kèm nguyên nhân và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Ống phồng rộp, bong lớp phủ	Nhiệt vượt 260 °C	Đổi sang ống thủy tinh trần hoặc ống silica
Ống tuột khỏi ống bên trong	Đường kính trong quá lớn	Chọn đúng cỡ, buộc đầu bằng dây inox
Sợi bung ở đầu cắt	Đầu cắt chưa xử lý	Xử lý nóng hoặc quấn băng
Ngứa tay khi thao tác	Sợi thủy tinh bám da	Đeo găng khi cắt và lắp

Số liệu trên trang theo catalogue và datasheet của Refrasil.
