Vải ceramic (vải sợi gốm) 1.260 °C, cốt thủy tinh 850 °C, cốt inox 1.050 °C

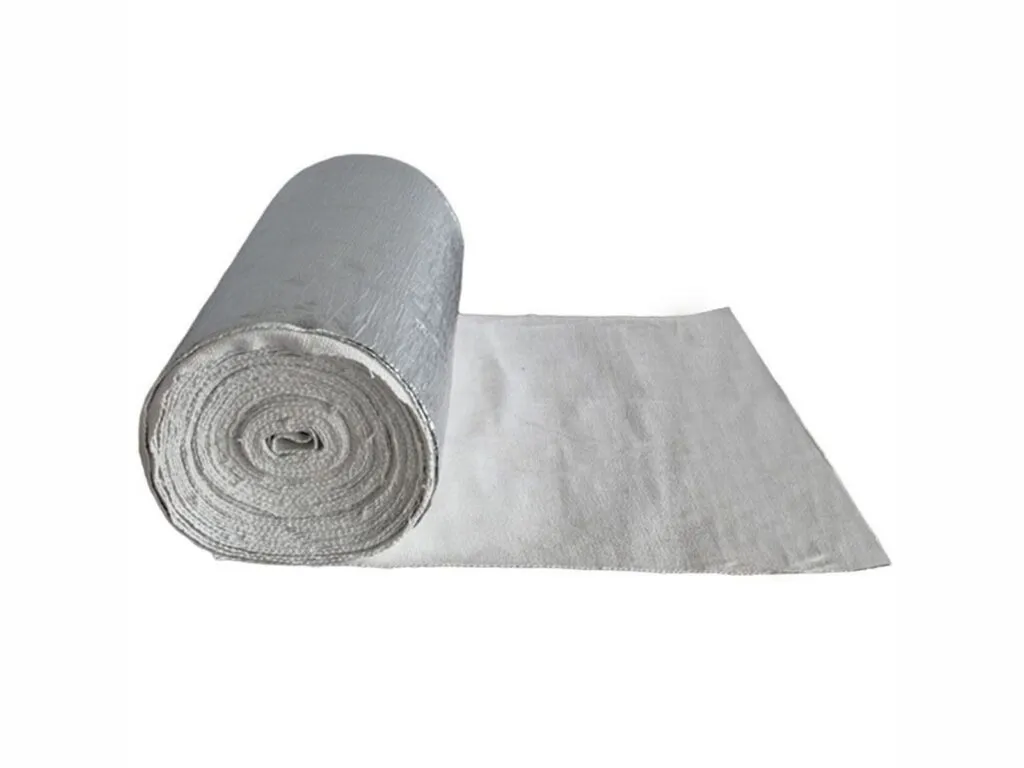

Vải ceramic (vải sợi gốm, ceramic fiber cloth) dệt từ sợi gốm alumina-silicat, gia cường bằng sợi thủy tinh hoặc dây inox, dạng vải rộng 20 đến 1.000 mm hoặc băng cuộn rộng 25 đến 150 mm. Phân cấp nhiệt 1.260 °C, nhưng mức làm việc liên tục thực tế là 649 đến 850 °C với cốt thủy tinh và 1.050 đến 1.093 °C với cốt inox.

Vải ceramic là gì, khác băng thủy tinh, vải silica và chăn gốm thế nào

Sợi gốm có Al2O3 cộng SiO2 khoảng 96 đến 97%, đường kính 2 đến 4 µm. Con số 1.260 °C chỉ là cấp phân loại, không phải nhiệt dùng liên tục. Muốn tránh sợi gốm thì chọn vải silica (982 °C liên tục); chỉ cần dưới 535 °C thì vải thủy tinh rẻ hơn.

Vải ceramic là hàng dệt, khác chăn bông gốm (bông ép, không dệt) và dây tết ceramic.

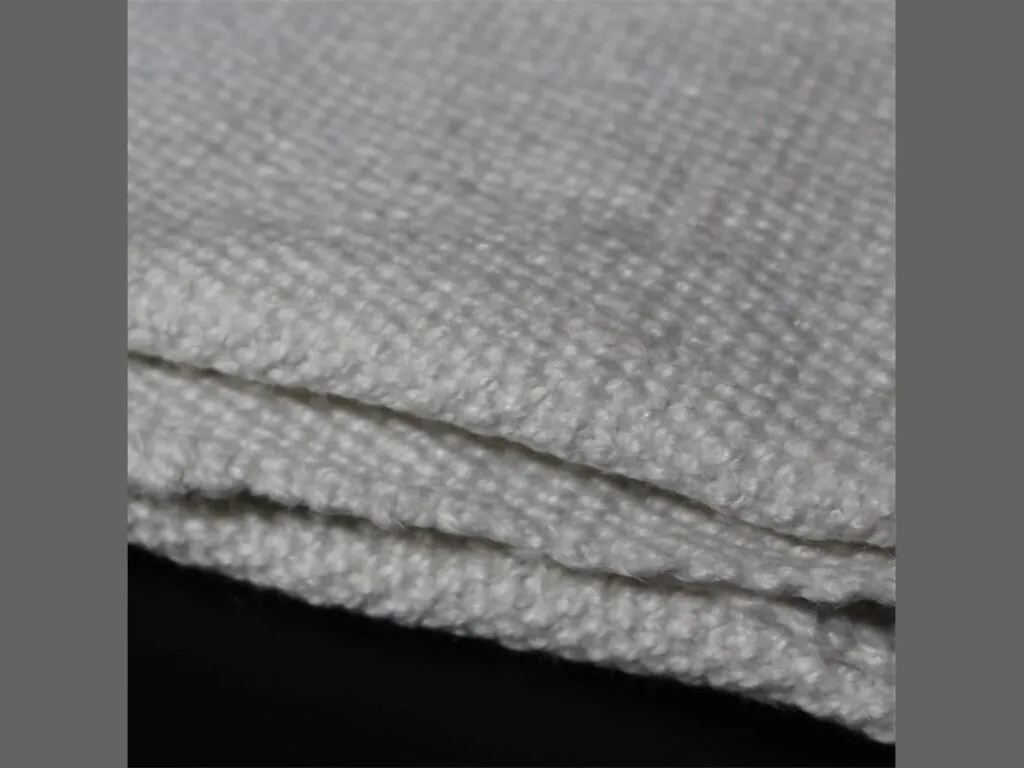

Các loại vải ceramic theo dạng và cốt gia cường

• Vải cốt thủy tinh (mác 4400): dày 1,5 đến 6 mm, làm việc 850 °C, một nhà cung cấp khác ghi 649 °C.
• Vải cốt inox (mác 4400S): làm việc 1.050 °C, chịu rung và kéo tốt hơn.
• Băng cốt thủy tinh (TCMF-4300): rộng 25 đến 150 mm, dày 2 đến 5 mm, cuộn 25 hoặc 30 m.
• Băng cốt inox (TCMF-4300S): cùng kích thước, làm việc 1.050 đến 1.093 °C.

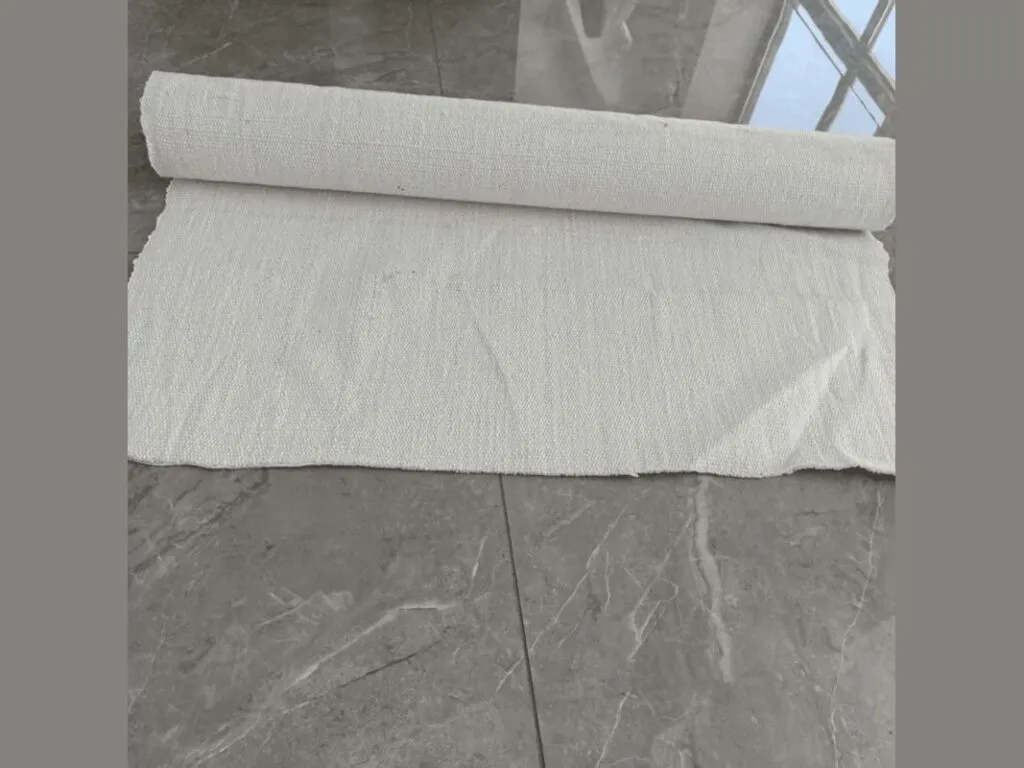

Thông số kỹ thuật vải ceramic

Phân cấp 1.260 °C, nhiệt làm việc 850 °C với cốt thủy tinh và 1.050 °C với cốt inox; bảng ghi cả số của nhà cung cấp khác.

Thông số	Giá trị
Thành phần	Al2O3 khoảng 45 đến 47%, Al2O3 + SiO2 khoảng 96%; sợi 2 đến 4 µm
Phân cấp nhiệt	1.260 °C (2.300 °F), không phải nhiệt làm việc liên tục
Làm việc, cốt thủy tinh	850 °C; nhà cung cấp khác ghi 1.200 °F (khoảng 649 °C)
Làm việc, cốt inox	1.050 °C; nhà cung cấp khác ghi 2.000 °F (khoảng 1.093 °C)
Điểm chảy	3.200 °F (khoảng 1.760 °C)
Tỷ trọng	500 ±15 kg/m³ (cốt thủy tinh); 500 ±30 kg/m³ (cốt inox)
Độ ẩm	không quá 1%
Hàm lượng hữu cơ	không quá 15%, cháy hết ở lần nung đầu
Mật độ sợi dọc / ngang	48 đến 60 / 21 đến 30 sợi trên 10 cm
Dày	vải 1,5 đến 6 mm; băng 2 đến 5 mm
Rộng	vải 20 đến 1.000 mm; băng 25 đến 150 mm
Đóng gói băng	25 m, 30 m hoặc 5 kg mỗi cuộn; 20 kg mỗi thùng, 50 kg mỗi bao
Chống hóa chất	tốt với hầu hết hóa chất; không chịu axit flohydric, axit photphoric, kiềm đặc

Bảng tra mác vải ceramic theo cốt và nhiệt làm việc

Bảng 6 dòng, chia theo dạng vải hoặc băng và cốt thủy tinh hoặc inox, kèm nhiệt làm việc, tỷ trọng, kích thước.

Mác	Gia cường	Dạng	Phân cấp (°C)	Nhiệt làm việc tối đa (°C)	Tỷ trọng (kg/m³)	Kích thước
4400	Sợi thủy tinh	Vải	1.260	850	500 ±15	Dày 1,5 đến 6 mm; rộng 20 đến 1.000 mm
4400S	Dây inox	Vải	1.260	1.050	500 ±30	Như trên
TCMF-4300	Sợi thủy tinh	Băng	1.260	850	500 ±15	Rộng 25 đến 150 mm; dày 2 đến 5 mm; cuộn 25 hoặc 30 m
TCMF-4300S	Dây inox	Băng	1.260	1.050	500 ±30	Như trên
Băng dệt, nhà cung cấp khác	Dây thép	Băng	1.260	khoảng 1.093	Không công bố	Rộng 1/2 đến 6 inch; dày 1/16 và 1/8 inch
Băng dệt, nhà cung cấp khác	Sợi thủy tinh	Băng	1.260	khoảng 649	Không công bố	Như trên

Hai dòng cuối là số của một nhà cung cấp băng dệt khác; với cốt thủy tinh nên lấy số thấp hơn để an toàn.

Báo giá vải ceramic

Giá vải ceramic phụ thuộc dạng vải hay băng, cốt thủy tinh hay inox, độ dày, khổ, số mét và yêu cầu CO, CQ. Gửi nhiệt độ làm việc, kích thước và số lượng qua Zalo để nhận báo giá.

Cắt vải ceramic bằng máy CNC theo bản vẽ

Vải cắt theo chiều dài cuộn hoặc theo khổ bản vẽ, dung sai thỏa thuận theo từng đơn. Gửi kích thước và nhiệt độ dùng qua Zalo, giao toàn quốc, có CO, CQ, xuất VAT.

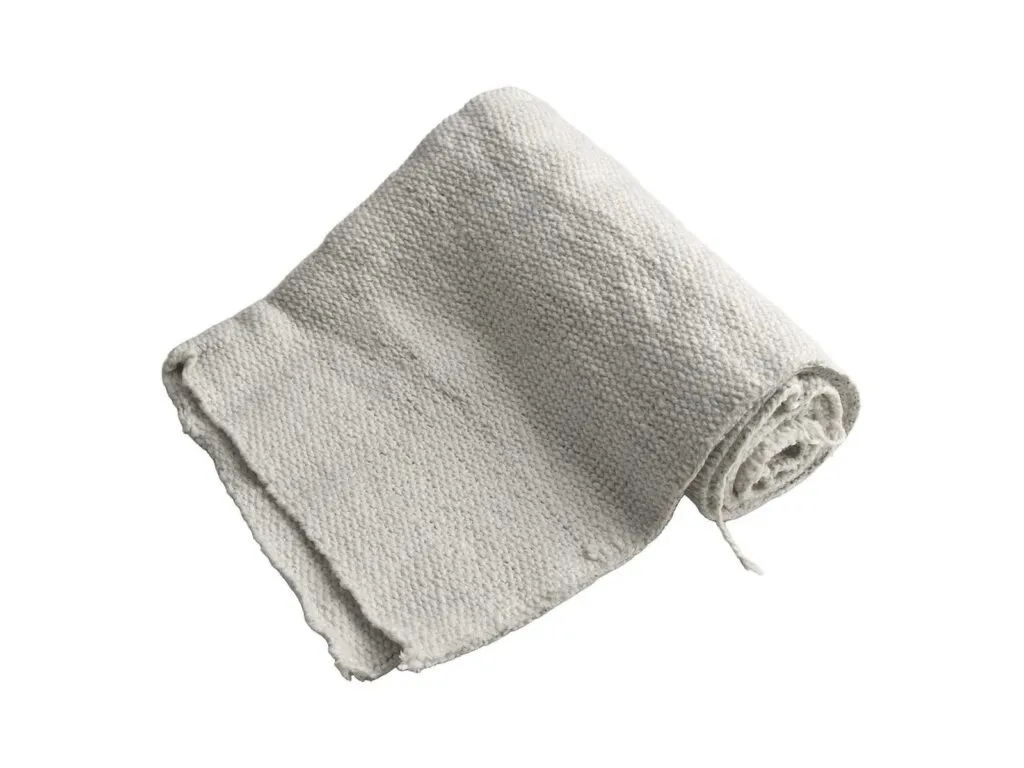

Cách chọn vải ceramic theo nhiệt độ và cốt gia cường

• Dưới 650 °C và cần cách điện: cốt thủy tinh; nếu dưới 535 °C thì vải thủy tinh rẻ hơn.
• Từ 850 đến 1.050 °C hoặc có rung, kéo: cốt inox (4400S, TCMF-4300S).
• Cần vật liệu không sợi gốm theo quy định sức khỏe: chuyển sang vải silica 982 °C.
• Hỏi rõ cốt thủy tinh làm việc 850 hay 649 °C vì số ghi giữa các nhà cung cấp lệch nhau; tính dư 20 đến 30% biên an toàn.

Phần bông không dệt xem bông gốm ceramic và dây sợi gốm; cả nhóm nằm trong vải chịu nhiệt.

Lỗi thường gặp ở vải ceramic và cách xử lý

Bốn hiện tượng hay gặp khi mới lắp hoặc khi dùng vải sát giới hạn nhiệt của cốt.

Hiện tượng	Nguyên nhân	Cách xử lý
Mùi khét, khói trắng lần nung đầu	Chất hữu cơ (tối đa 15%) cháy hết	Nung sơ bộ trước khi dùng, thông gió tốt

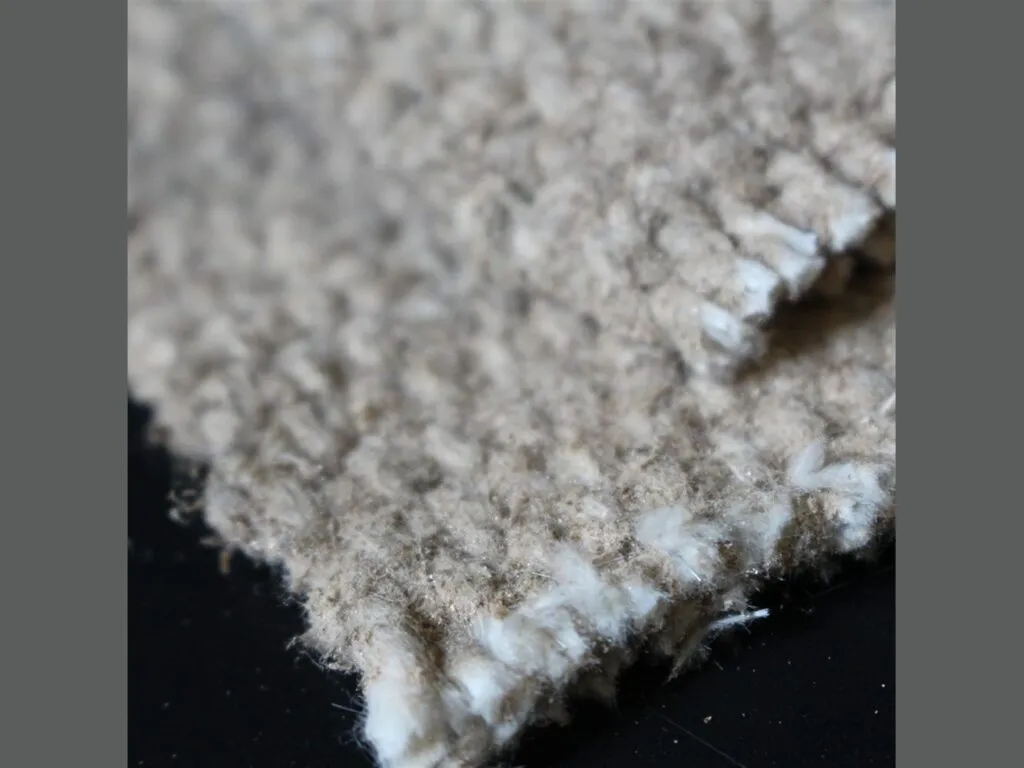

Vải rụng bụi, ngứa	Sợi gốm 2 đến 4 µm bay khi cắt	Đeo khẩu trang, găng; phun ẩm nhẹ khi cắt
Vải đứt dọc	Cốt thủy tinh bị phá vỡ khi dùng trên 650 đến 850 °C	Chuyển sang cốt inox
Vải mục	Gặp axit flohydric, photphoric hoặc kiềm đặc	Chọn vật liệu khác hoặc bọc lớp bảo vệ

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng.

Câu hỏi thường gặp về vải ceramic
