Vải thủy tinh chịu nhiệt 535-550 °C, 510 đến 1.800 g/m², phủ silicone 260 °C

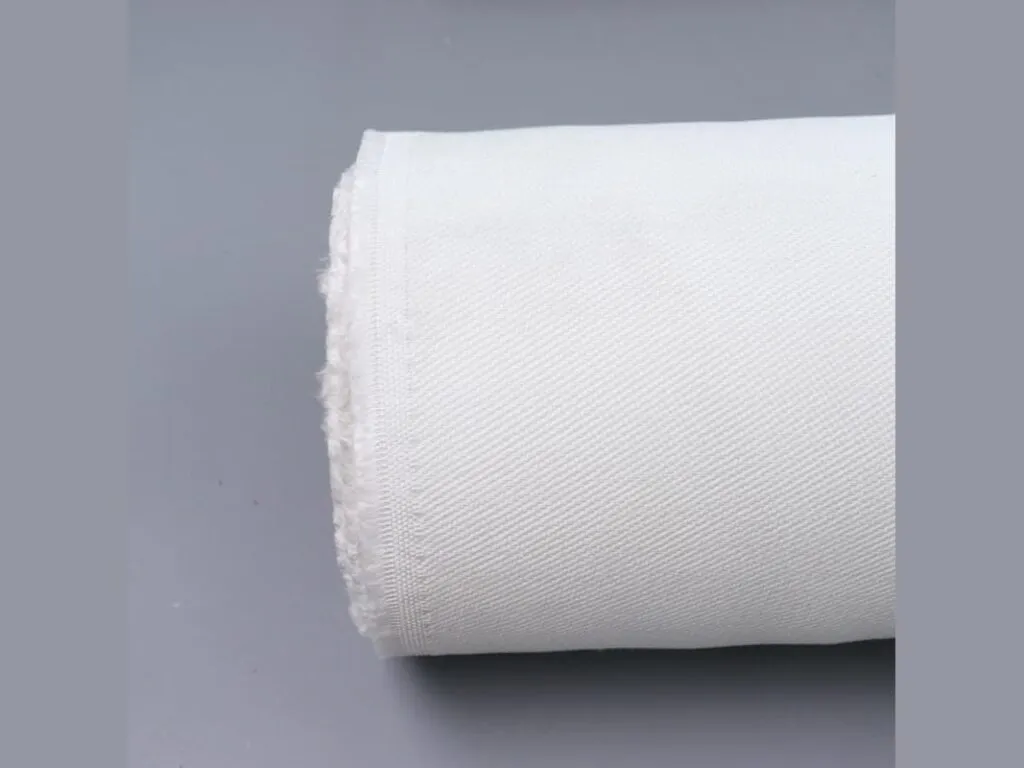

Vải thủy tinh (vải sợi thủy tinh, fiberglass cloth) là vải dệt từ sợi E-glass, dùng để chống cháy, cách nhiệt và cách điện. Vải trần làm việc tới khoảng 535 đến 550 °C, khối lượng 510 đến 1.800 g/m², dày 0,28 đến 3 mm, cuộn rộng 1 m dài 50 hoặc 100 m.

Vải thủy tinh là gì, khác vải silica và vải ceramic thế nào

Sợi E-glass có hàm lượng SiO2 khoảng 52 đến 56%, hóa mềm ở 846 đến 850 °C, nên mức làm việc phải thấp hơn mốc này khá xa. Muốn chịu trên 550 °C thì đổi sang vải silica (liên tục 982 °C) hoặc vải ceramic (phân cấp 1.260 °C); đổi lại cả hai đắt hơn vải thủy tinh.

Các loại vải thủy tinh theo lớp phủ

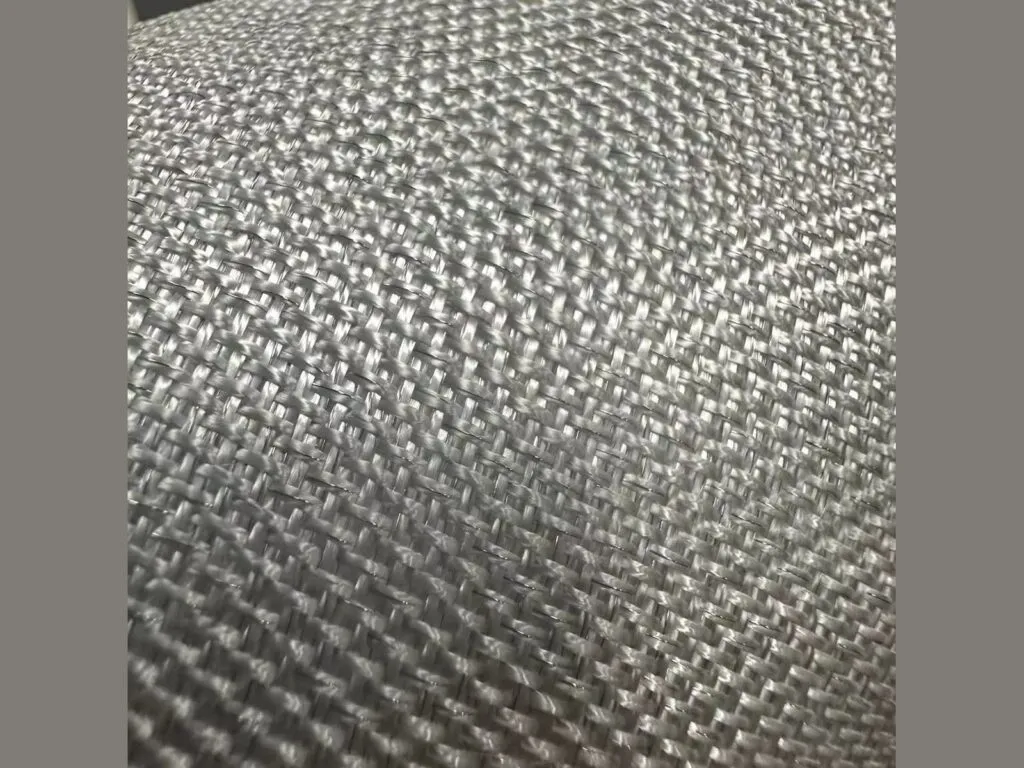

• Vải trần: dệt trơn, 510 đến 1.800 g/m², làm rèm hàn nhẹ và bọc đường ống.

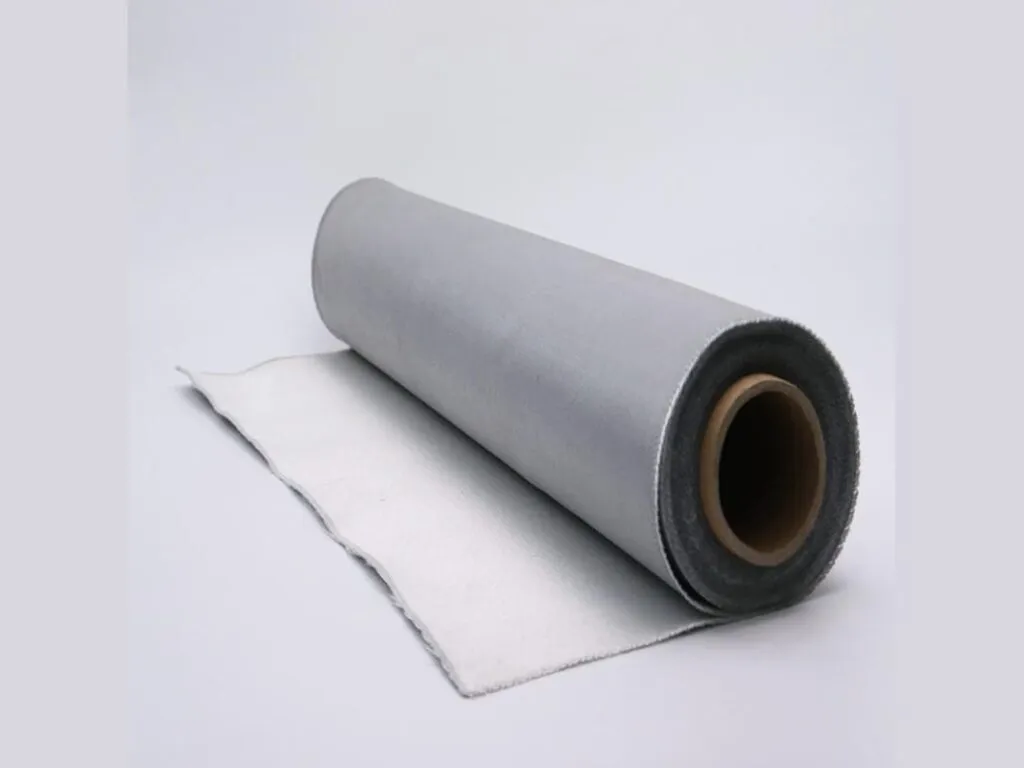

• Phủ silicone: đỏ hoặc xám, chống thấm, chống dầu, chặn tia lửa hàn; lớp phủ giới hạn 260 °C.
• Phủ PTFE: chịu 260 °C, không dính, làm băng tải teflon.
• Phủ vermiculite: chịu kim loại nóng chảy bắn, dùng rèm hàn nặng.
• Phủ nhôm: phản xạ nhiệt bức xạ, bọc ống xả.
• Phủ PU, neoprene, acrylic: chống thấm, chống mài mòn, nhiệt thấp hơn silicone.

Thông số kỹ thuật vải thủy tinh

Vải trần chịu 535 đến 550 °C, lớp phủ silicone chịu 260 °C; bảng gom số chính của sợi, độ dày, khối lượng và vải phủ.

Thông số	Giá trị
Vật liệu sợi	E-glass, SiO2 khoảng 52 đến 56%, hóa mềm 846 đến 850 °C, tỷ trọng sợi 2,54 đến 2,58 g/cm³
Nhiệt độ làm việc vải trần	535 đến 550 °C (1.000 °F), tùy nhà cung cấp
Nhiệt độ lớp phủ silicone	260 °C (500 °F) liên tục
Vải phủ silicone hai mặt	-50 đến 260 °C; một số hãng coi 260 °C là đỉnh ngắn hạn, liên tục 200 °C
Tia lửa hàn nhẹ	dưới 537 °C
Tia lửa hàn trung bình	dưới 648 °C
Tia lửa hàn nặng	dưới 816 °C; cao hơn thì phủ thêm vermiculite hoặc dùng vải silica
Độ dày vải trần	0,28 đến 3 mm
Khối lượng vải trần	510 đến 1.800 g/m²

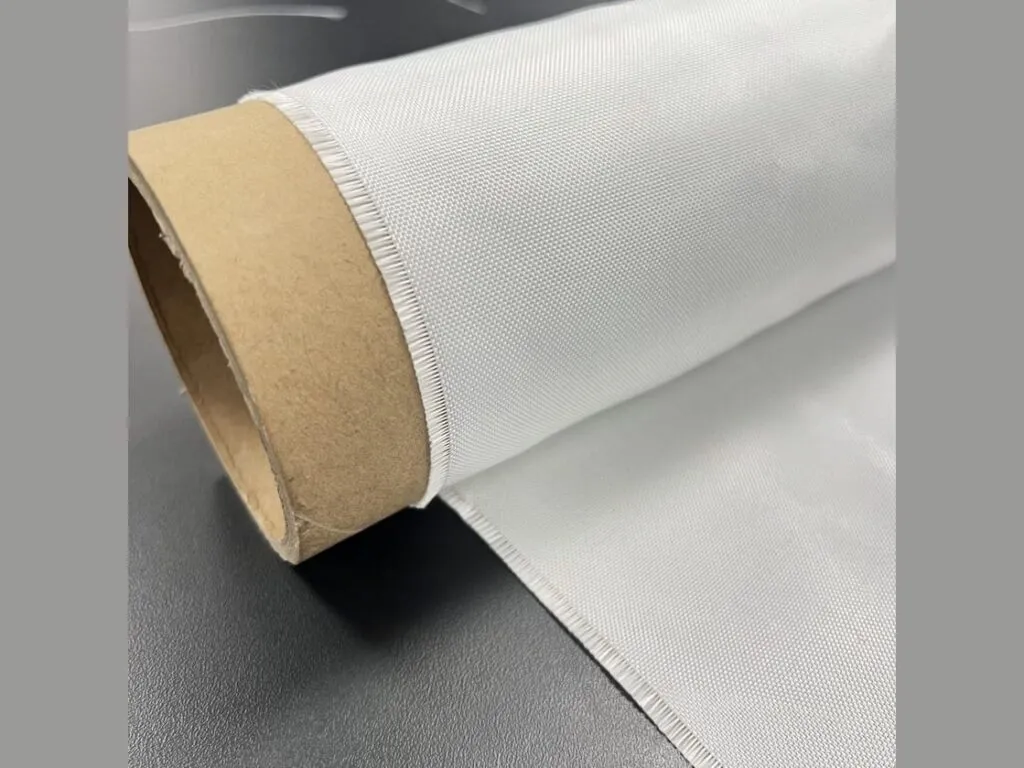

Cuộn thông dụng	rộng 1,0 m, dài 50 m hoặc 100 m; phổ biến 1 mm x 1.000 mm x 50 m
Độ bền kéo vải phủ silicone	dọc 35 đến 70 N/mm, ngang 17,5 đến 35 N/mm
Điện áp đánh thủng vải phủ silicone	20 đến 50 kV/mm, hằng số điện môi 3 đến 3,2
Độ giãn dài vải phủ silicone	300 đến 500% tùy độ cứng silicone
Chịu hóa chất	chịu sơn, mạ; không chịu axit, axeton, metanol; sợi trần bị axit flohydric và kiềm đặc ăn mòn

Bảng tra mác vải thủy tinh theo khối lượng và độ dày

Bảng 7 dòng, gồm năm style phủ silicone dòng 3800 và hai dạng vải trần, vải silicone hai mặt, kèm khối lượng, độ dày, khổ rộng.

Mác / dạng	Nhóm	Khối lượng (g/m²)	Dày (mm)	Rộng (m)	Nhiệt độ làm việc (°C)	Ghi chú
3800-08	Phủ silicone	650	0,8	1 đến 1,8	260 (lớp phủ); vải trần 535	18 oz/yd²
3800-10	Phủ silicone	800	1,0	1 đến 2	260; 535	24 oz/yd²
3800-15	Phủ silicone	1.000	1,5	1 đến 2	260; 535	30 oz/yd²
3800-20	Phủ silicone	1.250	2,0	1 đến 2	260; 535	36 oz/yd²
3800-30	Phủ silicone	1.800	3,0	1 đến 2	260; 535	52 oz/yd²
Vải thủy tinh trần	Không phủ	510 đến 1.800	0,28 đến 3	1,0	550	cuộn 50 m hoặc 100 m
Vải silicone hai mặt đỏ hoặc xám	Phủ silicone	Không công bố	0,45; 0,75; 1; 1,5; 2; 3	Không công bố	-50 đến 260	cuộn 50 m hoặc 100 m

Nhiệt độ vải trần trong bảng là số của nhà cung cấp, nên tính dư 20 đến 30% khi chọn.

Báo giá vải thủy tinh

Giá vải thủy tinh phụ thuộc loại phủ, g/m², độ dày, khổ rộng, số mét và yêu cầu CO, CQ. Gửi nhiệt độ làm việc, khổ cần và số mét qua Zalo để nhận báo giá theo cuộn.

Cắt vải thủy tinh bằng máy CNC theo bản vẽ

Kho cắt vải theo khổ, theo mét và may viền rèm theo kích thước dài x rộng, vị trí lỗ, kiểu viền; dung sai thỏa thuận theo đơn. Gửi bản vẽ hoặc ảnh mẫu qua Zalo, giao toàn quốc, có CO, CQ, xuất VAT.

Cách chọn vải thủy tinh theo nhiệt độ, tia lửa và hóa chất

• Dưới 500 °C: vải thủy tinh đủ dùng; 550 đến 980 °C đổi sang vải silica; trên 1.000 °C dùng vải ceramic.
• Có tia lửa, kim loại nóng chảy bắn: phủ silicone 1.000 đến 1.800 g/m² hoặc phủ vermiculite, không dùng vải trần mỏng.
• Chống dầu, thấm nước: phủ silicone hai mặt; chống dính ở 260 °C: phủ PTFE.
• Dày 0,45 đến 1 mm cho rèm, bọc cáp; 2 đến 3 mm cho tấm chịu mài mòn, khớp giãn nở.

Bọc ống hơi và van còn có ống bọc sợi thủy tinh, cùng nhóm vải chịu nhiệt ; cần lớp chống dầu thì chọn vải chống cháy phủ silicone.

Lỗi thường gặp ở vải thủy tinh và cách xử lý

Bốn hiện tượng hay gặp khi vải thủy tinh làm việc gần giới hạn nhiệt hoặc gặp hóa chất.

Hiện tượng	Nguyên nhân	Cách xử lý

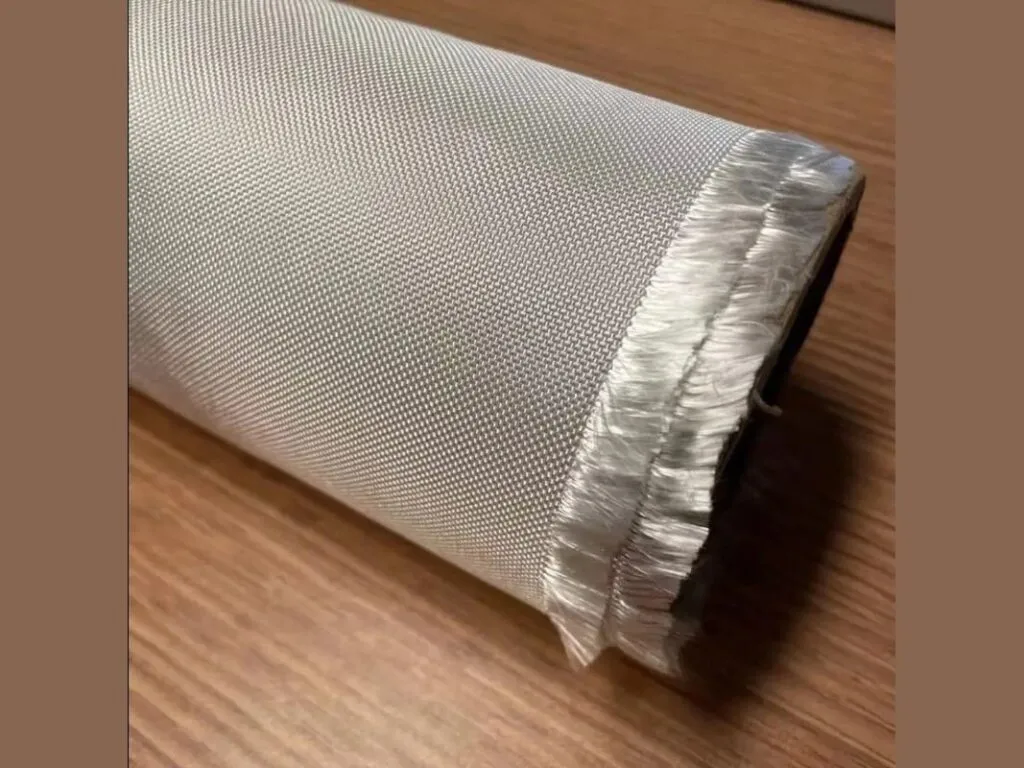

Vải giòn, rụng sợi sau thời gian dùng gần 500 °C	Vải trần sát giới hạn nhiệt, sợi mỏi dần	Giữ dưới khoảng 400 °C hoặc đổi sang vải silica
Lớp silicone bong, cháy xém	Dùng vượt 260 °C hoặc lửa trực tiếp lâu	Đổi sang vải silica phủ vermiculite hoặc vải trần, che thêm tấm kim loại
Ngứa da khi cắt, may	Sợi thủy tinh vụn bám vào da	Đeo găng, khẩu trang; chọn loại phủ hai mặt để giảm sợi bay
Vải co ngót, bị ăn mòn	Tiếp xúc axit flohydric hoặc kiềm đặc	Dùng vải phủ PTFE hoặc vải silica, kiểm tra tương thích hóa chất

Số liệu trên trang theo catalogue và datasheet của Buitink, Refrasil.

Câu hỏi thường gặp về vải thủy tinh
