Tấm bông gốm cách nhiệt, giấy gốm, module 1050 đến 1430 °C, dày 20 đến 100 mm

Tấm bông gốm (ceramic fiber board, tấm sợi gốm) là sợi alumina-silicat ép khuôn cùng chất kết dính, tỷ trọng 280 đến 350 kg/m³, dày 20 đến 100 mm, tự đứng được để lót lò. Cùng họ còn có giấy gốm dày 0,5 đến 6 mm và khối module; nhiệt dùng thực tế 950 đến 1.350 °C tùy mác.

Tấm bông gốm là gì, khác chăn gốm, gạch cách nhiệt và tấm canxi silicat thế nào

Tấm cứng, đứng vững, chịu va chạm nhẹ khi lắp, trong khi chăn bông gốm mềm, mật độ chỉ 64 đến 160 kg/m³ và dùng để quấn hoặc lót. Tấm cắt được bằng cưa, nên không cần đúc sẵn như gạch cách nhiệt; tấm canxi silicat và tấm len khoáng là vật liệu khác họ. Dạng sợi bện nằm ở dây sợi gốm, cùng nhóm bông gốm ceramic.

Các loại tấm bông gốm theo dạng và mác

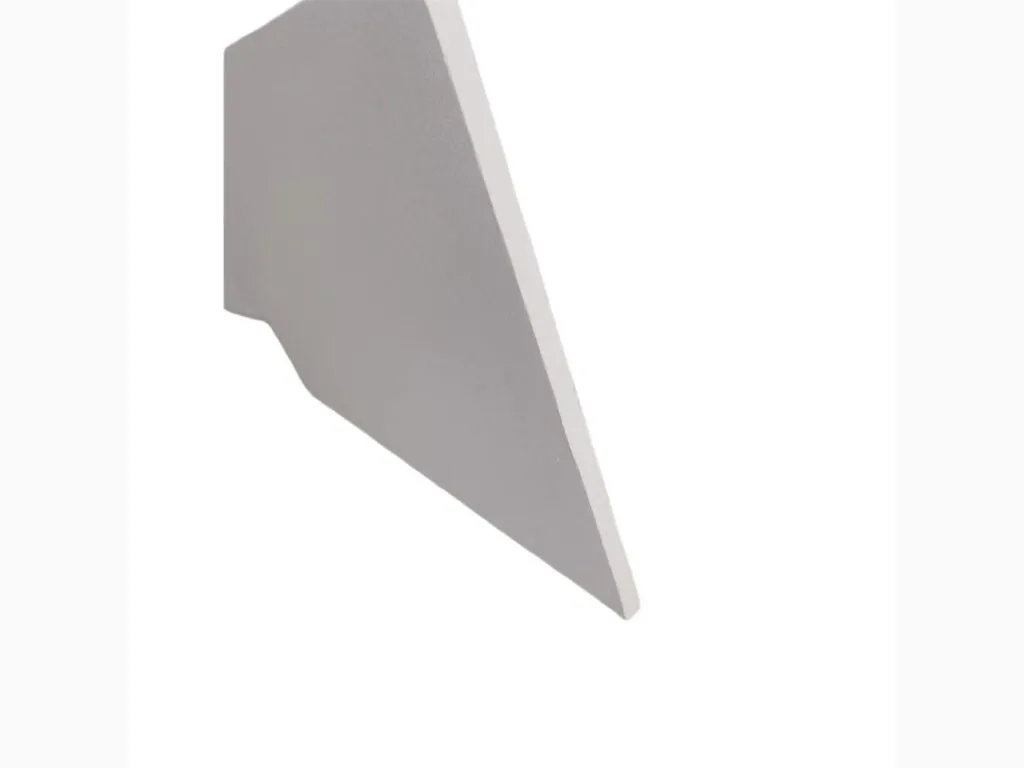

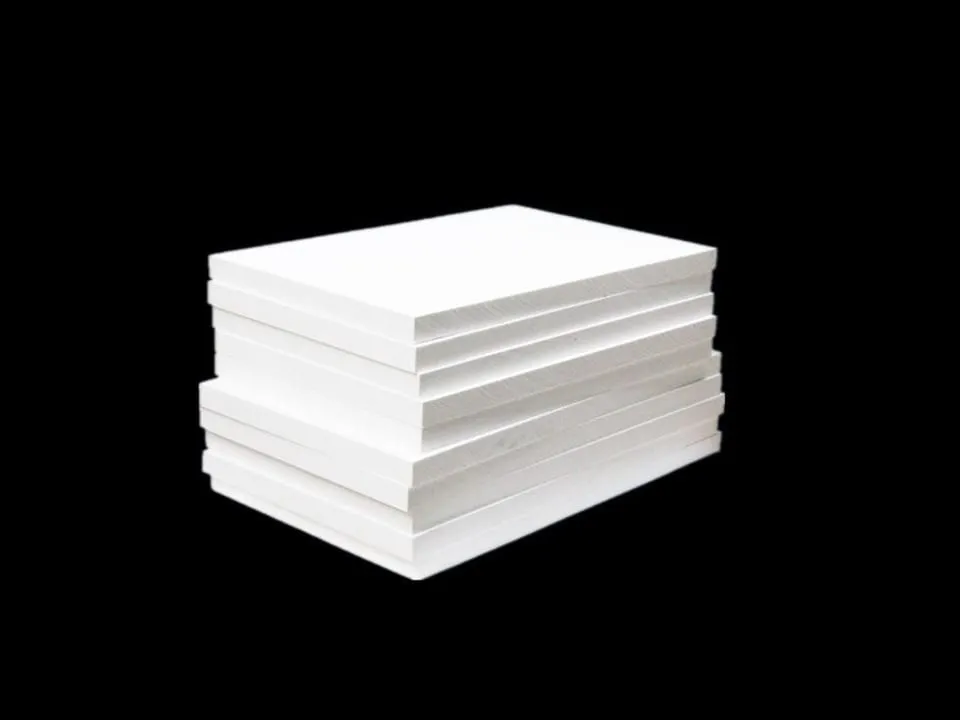

• Tấm cứng (board): ép chân không, dày 20 đến 100 mm, tỷ trọng 280 đến 350 kg/m³, bền uốn 0,5 MPa với tấm dày ≤ 25 mm; mác 1260 STD, 1260 HP.

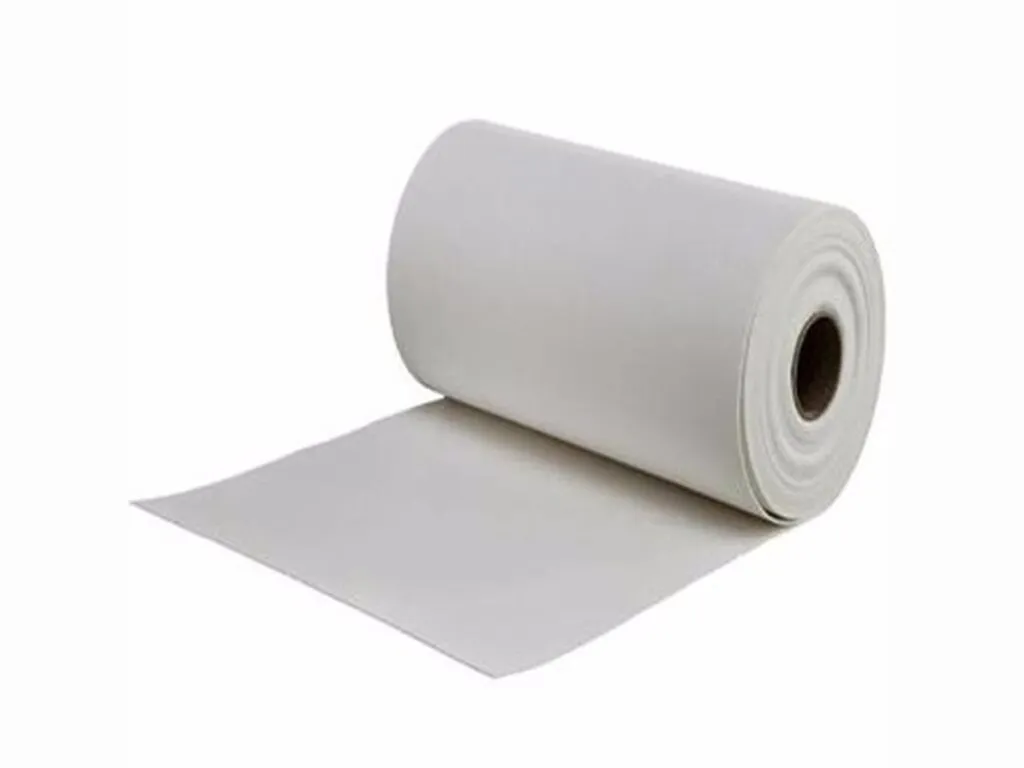

• Giấy gốm (paper): dày 0,5 đến 6 mm, rộng 610 đến 1.220 mm, dài 20 đến 80 m; đệm kín và lót mối nối.

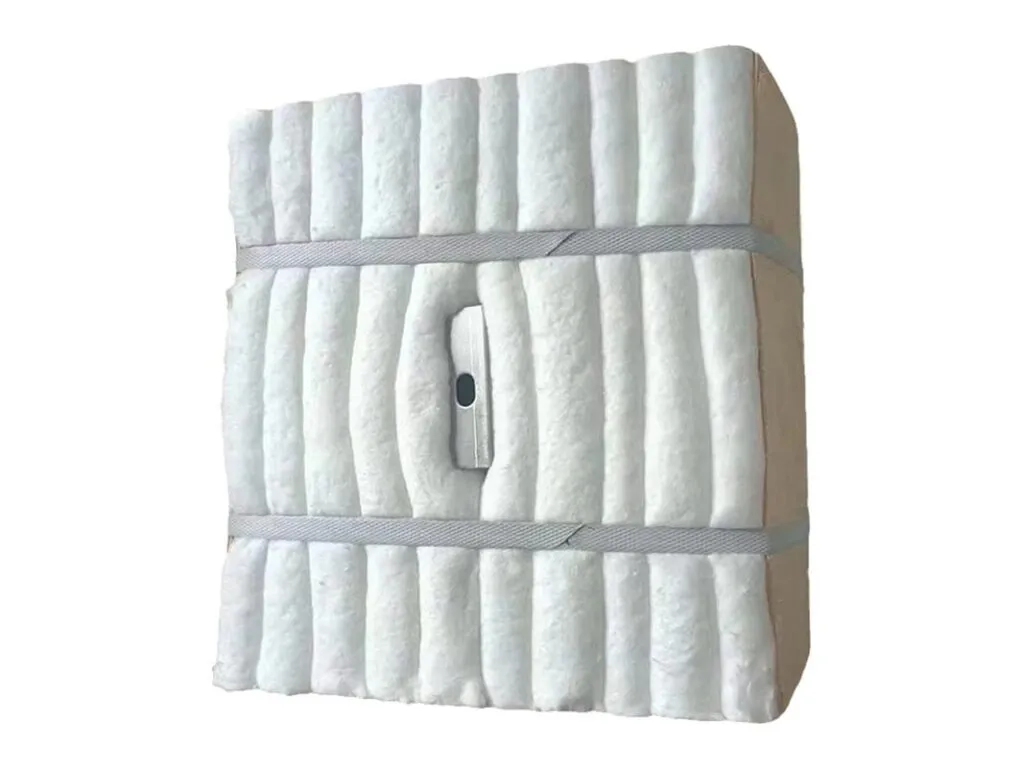

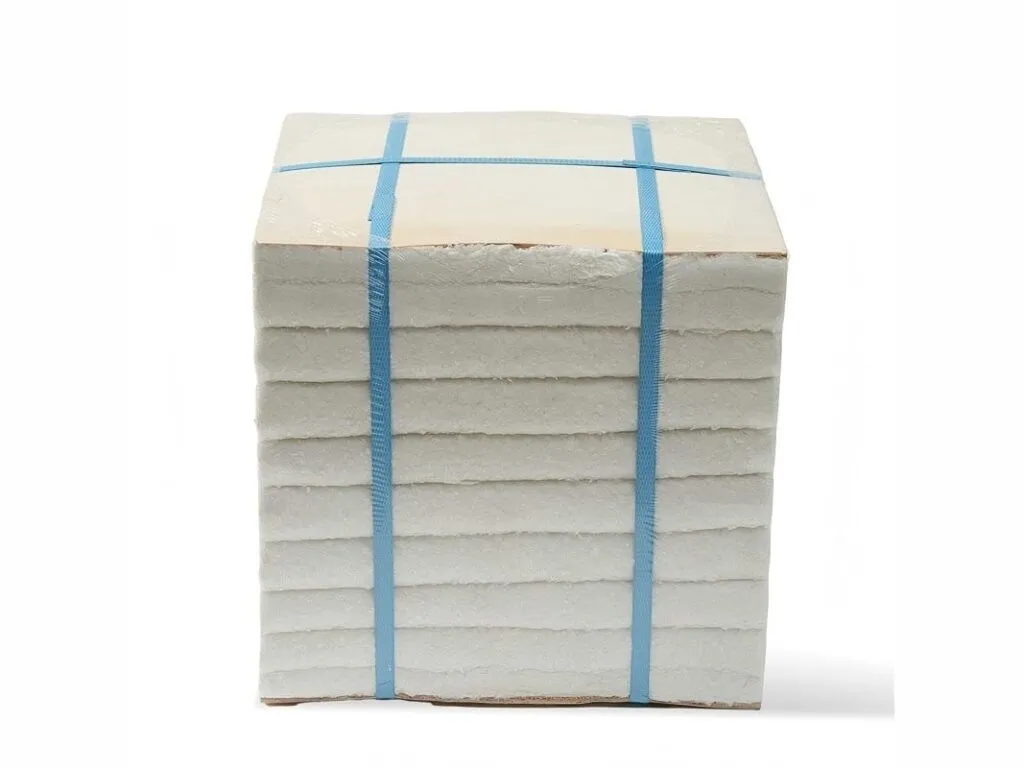

• Khối module: gấp nén sẵn, đóng neo, lót lò nung công nghiệp; bốn loại Standard, High Pure, High Alumina, Zirconium.
• Tấm cao alumin (HA) và zirconia (HZ): dùng ở 1.200 đến 1.350 °C.
• Tấm thương mại (COM): hàng phổ thông 1.100 °C, ít tinh khiết hơn.

Thông số kỹ thuật tấm bông gốm

Tấm 1260 STD và HP dẫn nhiệt 0,13 W/m·K tại 800 °C, tăng lên 0,19 tại 1.000 °C; tấm co không quá 3 đến 4% ở nhiệt giới hạn.

Thông số	Giá trị
Phân cấp nhiệt	1.050, 1.260 (STD, HP), 1.400, 1.430 °C (HZ)
Nhiệt dùng thực tế	950, 1.050, 1.100, 1.200, 1.350 °C tương ứng 1050, 1260 STD, 1260 HP, 1400, 1430 HZ
Co thể tích	tối đa 4% ở 950 °C/24 giờ (1050); 3% ở 1.200 °C (1260); 3% ở 1.300 °C (1400); 3% ở 1.350 °C (1430 HZ)
Dẫn nhiệt 1260 STD/HP	0,13 W/m·K tại 800 °C; 0,19 W/m·K tại 1.000 °C
Bền uốn	0,5 MPa với dày ≤ 25 mm; 0,2 MPa với dày trên 25 mm
Thành phần	1260 STD: Al2O3 46%; 1260 HP: Al2O3 46 đến 49%; 1400: 52 đến 55%; 1430 HZ: Al2O3 39 đến 40%, ZrO2 15 đến 17%
Tỷ trọng tấm	280, 300, 320, 350 kg/m³ (dày ≤ 50 mm); 280, 300, 320 kg/m³ (dày 80 đến 100 mm)
Kích thước tấm	1.200 x 1.000 mm hoặc theo đặt hàng; dày 20, 25, 50, 80, 100 mm
Tấm 4110STD	phân cấp 1.260 °C; làm việc 1.000 °C; tỷ trọng 300 kg/m³; bền kéo 0,5 MPa; Fe2O3 1,0%
Tấm 4110HA	1.360 °C; làm việc 1.200 °C; Al2O3 52 đến 55%
Giấy gốm	1.260 °C; tỷ trọng 170 ±15 kg/m³; hữu cơ 6 đến 8%; dẫn nhiệt 0,075 đến 0,175 W/m·K tại 200 đến 600 °C
Module	tỷ trọng 190 đến 240 kg/m³; mặt 600 x 300 và 300 x 300 mm, cao 150 đến 300 mm

Bảng tra tấm bông gốm theo mác, dạng và nhiệt dùng

Bảng 15 dòng: năm mác tấm CCEWOOL, năm mác tấm 4110, một loại giấy gốm và bốn loại module, nhiệt dùng từ 950 đến 1.350 °C.

Mác	Dạng	Phân cấp (°C)	Nhiệt dùng (°C)	Tỷ trọng (kg/m³)	Al2O3 (%)	Ghi chú
CCEWOOL 1050	Tấm	1.050	950	280 đến 350	37	co ≤ 4% ở 950 °C
CCEWOOL 1260 STD	Tấm	1.260	1.050	280 đến 350	46	0,13 W/m·K tại 800 °C
CCEWOOL 1260 HP	Tấm	1.260	1.100	280 đến 350	46 đến 49	0,13 W/m·K tại 800 °C
CCEWOOL 1400	Tấm	1.400	1.200	280 đến 350	52 đến 55	Không công bố
CCEWOOL 1430 HZ	Tấm	1.430	1.350	280 đến 350	39 đến 40, ZrO2 15 đến 17	Không công bố
4110COM	Tấm	1.100	1.000	300	44	co 4% ở 1.000 °C
4110STD	Tấm	1.260	1.000	300	46	co 3% ở 1.000 °C
4110HP	Tấm	1.260	1.100	300	47 đến 49	Không công bố
4110HA	Tấm	1.360	1.200	300	52 đến 55	Không công bố
4110HZ	Tấm	1.430	1.350	300	39 đến 40, ZrO2 15 đến 17	Không công bố
Giấy ceramic	Giấy	1.260	Không công bố	170 ±15	47 đến 49	dày 0,5 đến 6 mm; rộng 610 đến 1.220 mm; dài 20 đến 80 m
Module Standard	Khối	1.260	1.000	190 đến 240	Không công bố	600 x 300 hoặc 300 x 300, cao 150 đến 300 mm
Module High Pure	Khối	1.260	1.100	190 đến 240	Không công bố
Module High Alumina	Khối	1.360	1.200	190 đến 240	Không công bố
Module Zirconium	Khối	1.430	1.350	190 đến 240	Không công bố

Hậu tố STD là tiêu chuẩn, HP độ tinh khiết cao, HA cao alumin, HZ có zirconia; mác 1050 đến 1430 là nhiệt phân cấp.

Báo giá tấm bông gốm

Giá tấm bông gốm tùy mác, tỷ trọng, độ dày, kích thước tấm và số lượng; đơn có CO, CQ hoặc xuất VAT được báo riêng. Gửi nhiệt độ lò, độ dày và số tấm qua Zalo, kho báo giá theo từng loại.

Cắt tấm bông gốm bằng máy CNC theo bản vẽ

Tấm được cắt theo bản vẽ bằng cưa, dung sai thỏa thuận theo từng đơn. Gửi kích thước, độ dày và nhiệt độ dùng qua Zalo; giấy gốm cắt thành gioăng đệm kín rộng hẹp theo mẫu.

Cách chọn tấm bông gốm theo nhiệt dùng và độ dày

• Chọn mác theo nhiệt dùng thực tế, không theo phân cấp: tấm 1260 STD chỉ dùng tới 1.050 °C.
• Tiếp xúc ngọn lửa trực tiếp hoặc rung: dày từ 25 mm, tỷ trọng 300 đến 350 kg/m³.
• Trên 1.260 °C: tấm HA (1.360 °C) hoặc HZ (1.430 °C).
• Mối nối: lót giấy gốm dày 3 đến 6 mm.
• Cắt tay được với tấm dày đến 50 mm; dày hơn thì dùng cưa.

Lỗi thường gặp ở tấm bông gốm và cách xử lý

Bốn lỗi hay gặp sau vài chu kỳ nung đầu tiên.

Hiện tượng	Nguyên nhân	Cách xử lý
Tấm nứt, bở sau vài chu kỳ nung	Chất kết dính hữu cơ cháy hết, hoặc dùng vượt nhiệt dùng	Chọn mác cao hơn một bậc; nung sơ bộ chậm
Bụi mịn, ngứa	Sợi gốm bay khi cắt	Đeo khẩu trang, hút bụi tại chỗ
Co kích thước, hở mối	Co 3 đến 4% ở nhiệt giới hạn	Chừa khe 3 đến 5 mm, ghép chồng mối
Tấm cong vênh	Tấm còn ẩm hoặc nâng nhiệt quá nhanh	Sấy khô, nâng nhiệt chậm

Số liệu trên trang theo catalogue và datasheet của CCEWOOL.
