Kính quan sát chịu nhiệt borosilicate tròn, đường kính 50 đến 120 mm, dày 10 và 19 mm

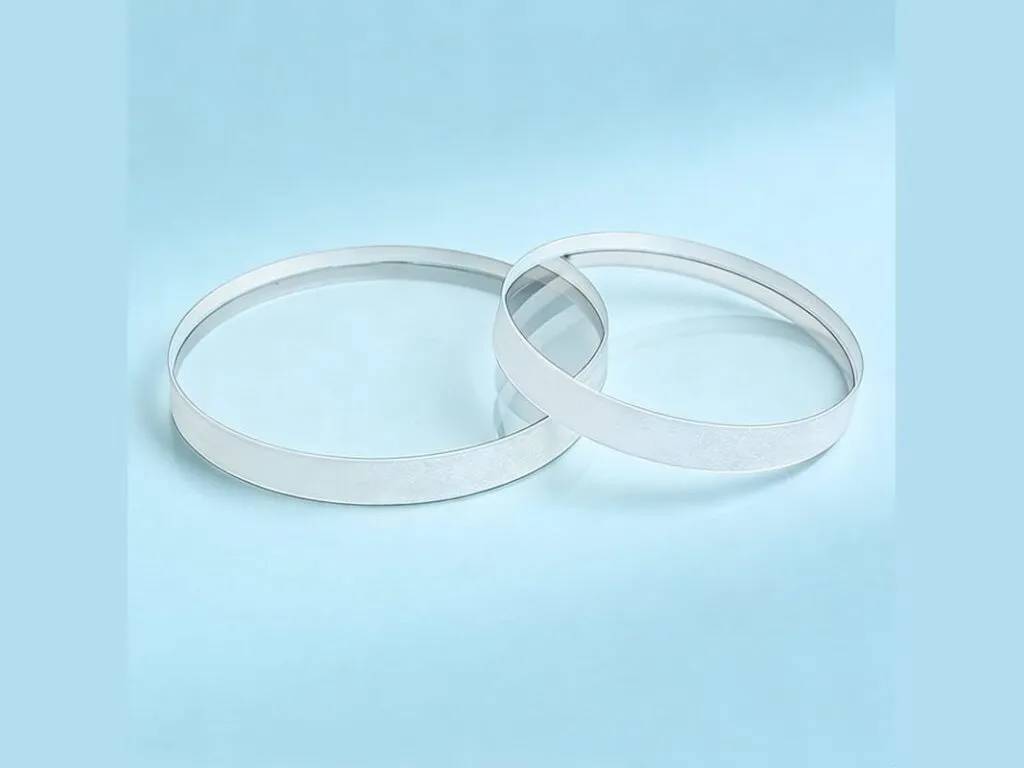

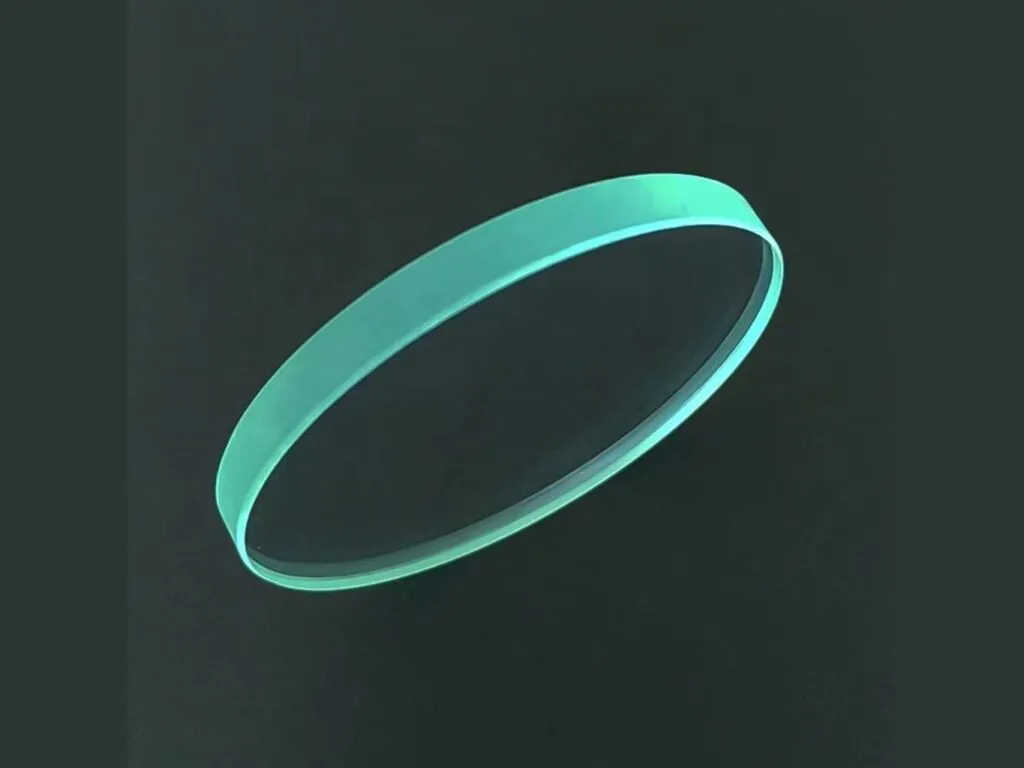

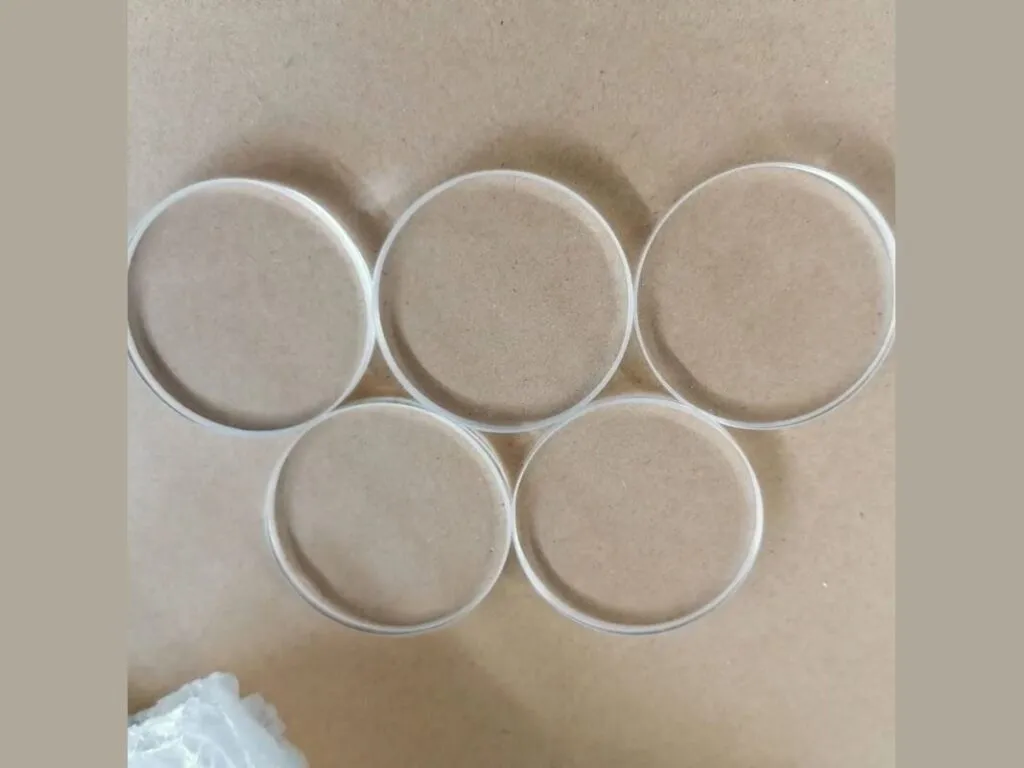

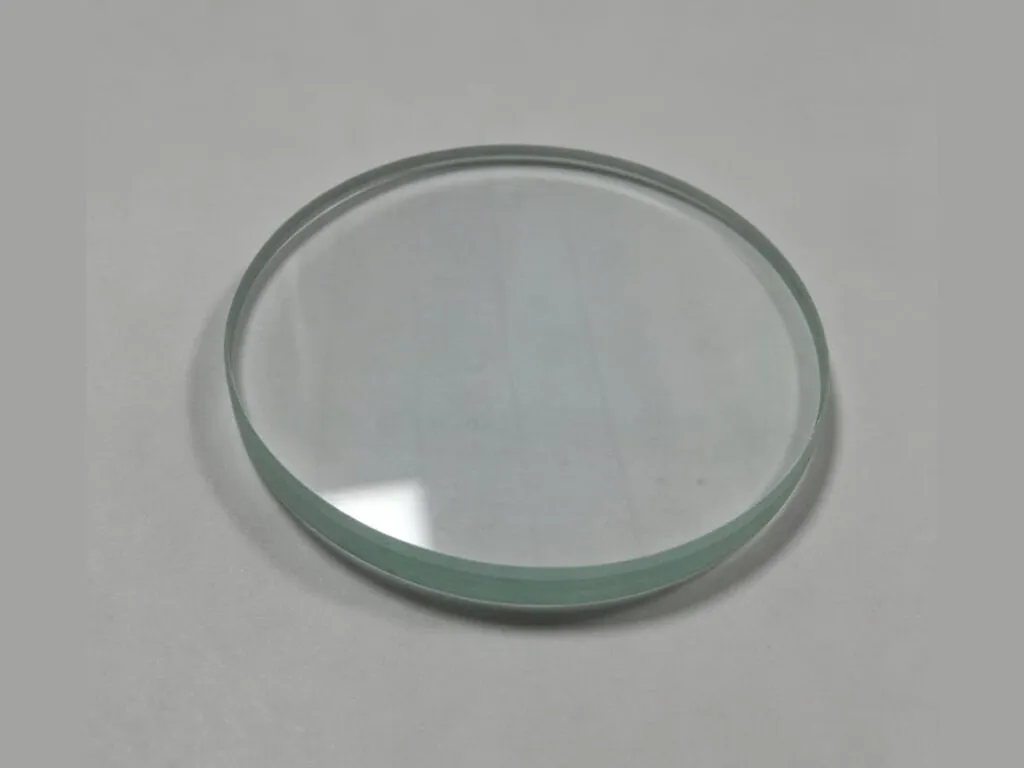

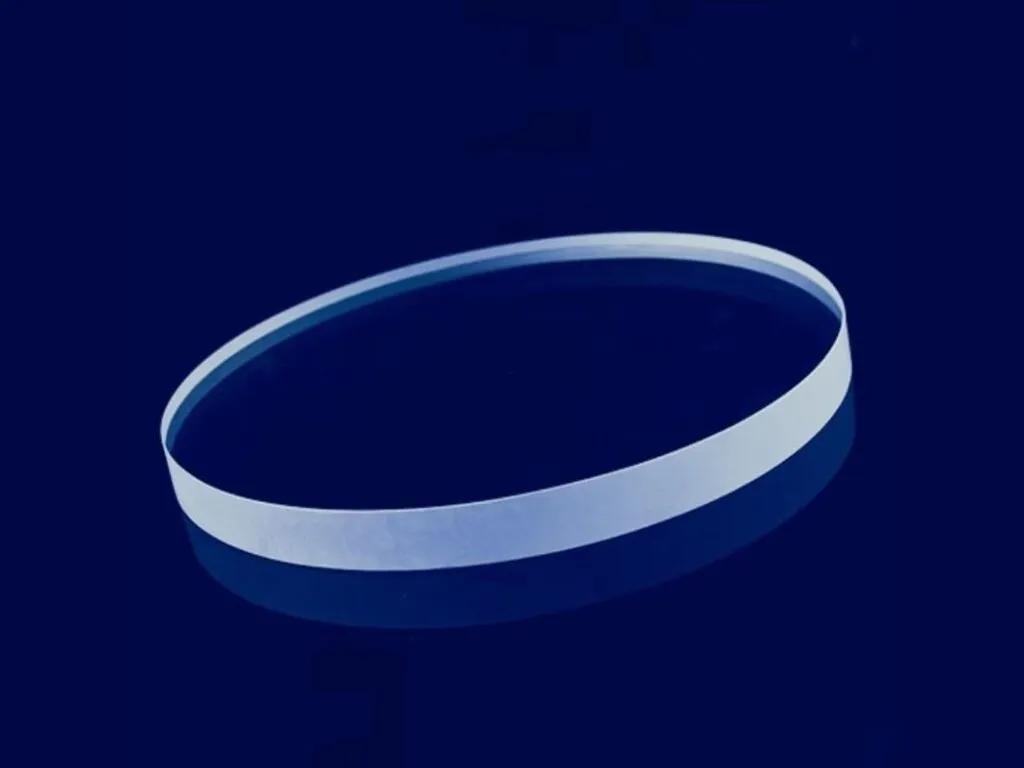

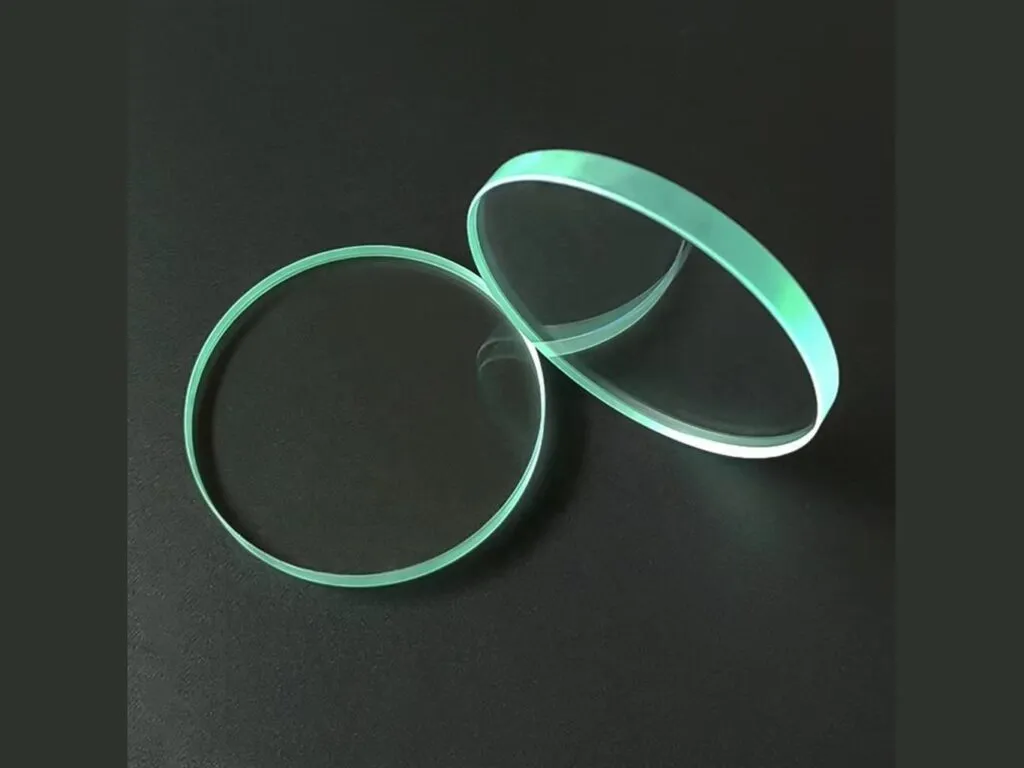

Kính quan sát chịu nhiệt (kính mắt thăm lò hơi, kính borosilicate) là kính tròn tôi cứng, dày 10 đến 19 mm, đường kính 50 đến 120 mm, lắp vào mắt thăm lò hơi và bồn áp suất để nhìn trực tiếp bên trong. Theo DIN 7080, kính borosilicate tôi nhiệt chịu áp một chiều đến 280 °C.

Kính quan sát chịu nhiệt là gì, khác kính cường lực xây dựng thế nào

Kính cường lực xây dựng và kính chịu nhiệt gia dụng không dùng được cho mắt thăm áp suất. Kính quan sát là borosilicate tôi ở 600 đến 700 °C rồi làm nguội nhanh bằng khí nén, bề mặt có ứng suất nén nên chịu va và sốc nhiệt tốt hơn kính thường. Kính thạch anh dành cho lò trên 500 °C thuộc nhóm khác.

Các loại kính quan sát chịu nhiệt theo tiêu chuẩn và vật liệu

Bốn nhóm, phân biệt theo hình dạng và dải nhiệt.

• Borosilicate tôi nhiệt tròn (DIN 7080): dày tối thiểu 6,5 mm, chịu áp một chiều đến 280 °C, đến 300 °C trong điều kiện đặc biệt.
• Borosilicate tôi nhiệt chữ nhật (DIN 7081): kính dài cho mắt thăm bồn.
• Kính thạch anh hoặc gốm thủy tinh: dùng cho lò trên 500 °C.
• Kính phẳng chịu nhiệt dạng tấm: dùng cho cửa lò công nghiệp.

Thông số kỹ thuật kính quan sát chịu nhiệt

Kính tròn dày 10 đến 19 mm, chịu đến 280 °C theo DIN 7080; bảng dưới thêm thông số kính Borofloat 33 của Schott làm mốc vật liệu.

Thông số	Giá trị
Loại kính	Borosilicate tôi ở 600 đến 700 °C, làm nguội nhanh bằng khí nén
Đường kính	50 đến 120 mm
Độ dày	10 mm hoặc 19 mm
DIN 7080	kính tròn tôi nhiệt, dày tối thiểu 6,5 mm, áp một chiều, đến 280 °C
Mốc Borofloat 33, nhiệt tối đa	500 °C ngắn hạn (dưới 10 giờ); 450 °C dài hạn (từ 10 giờ)
Mốc Borofloat 33, điểm hóa mềm Tg	525 °C
Mốc Borofloat 33, tỷ trọng	2,23 g/cm³
Mốc Borofloat 33, giãn nở nhiệt	3,25 × 10⁻⁶ K⁻¹ (20 đến 300 °C), thấp hơn kính soda-lime khoảng 3 lần
Mốc Borofloat 33, dẫn nhiệt	1,2 W/m·K ở 90 °C
Mốc Borofloat 33, nhiệt dung	0,83 kJ/kg·K
Mốc Borofloat 33, mô đun đàn hồi	64 kN/mm²; hệ số Poisson 0,2
Mốc Borofloat 33, bền hóa	thủy phân HGB 1 (ISO 719), axit lớp 1 (DIN 12116), kiềm A2 (ISO 695)

Bảng tra cỡ kính quan sát chịu nhiệt theo đường kính và độ dày

Bảng có 8 dòng, chia hai nhóm dày 10 mm và dày 19 mm, đường kính từ 50 đến 120 mm.

Cỡ (mm)	Đường kính (mm)	Dày (mm)	Nhóm
50x10	50	10	Dày 10 mm
60x10	60	10	Dày 10 mm
80x10	80	10	Dày 10 mm
100x10	100	10	Dày 10 mm
120x10	120	10	Dày 10 mm
80x19	80	19	Dày 19 mm
100x19	100	19	Dày 19 mm
120x19	120	19	Dày 19 mm

Cỡ đọc theo đường kính nhân độ dày: 100x19 là kính tròn 100 mm dày 19 mm.

Báo giá kính quan sát chịu nhiệt

Giá phụ thuộc đường kính, độ dày, áp suất làm việc, giấy chứng nhận và số lượng nên kho báo theo từng đơn. Hàng đi kèm CO, CQ, xuất hóa đơn VAT. Gửi đường kính, độ dày, áp suất, nhiệt độ để nhận báo giá.

Đặt kính quan sát chịu nhiệt theo đường kính, độ dày và áp suất

Kính tôi nhiệt phải đặt đúng kích thước ngay từ đầu, không cắt hay khoan sau khi tôi. Đo đường kính ngoài và độ dày kính cũ, ghi áp suất và nhiệt độ mắt thăm, rồi gửi ảnh qua Zalo; giao toàn quốc. Khi lắp, đệm hai mặt kính bằng tấm gioăng chì graphite hoặc gioăng PTFE. Hàng nằm trong nhóm vật liệu chịu nhiệt.

Cách chọn kính quan sát chịu nhiệt theo nhiệt độ và áp suất

• Dưới 280 °C: kính borosilicate tôi nhiệt, áp theo bảng DIN 7080.
• Trên 300 °C: không dùng borosilicate thường, chọn thạch anh hoặc kính gốm.
• Độ dày: chọn theo áp suất và đường kính; 19 mm cho áp cao và đường kính lớn.
• Giấy tờ: yêu cầu giấy chứng nhận DIN 7080 hoặc EN 12 897.

Lỗi thường gặp ở kính quan sát chịu nhiệt và cách xử lý

Bốn hiện tượng hay gặp ở kính mắt thăm, từ nứt khi lắp đến vỡ vụn do quá áp.

Hiện tượng	Nguyên nhân	Cách xử lý
Nứt khi lắp	Siết lệch, vành kim loại chạm trực tiếp vào kính	Dùng gioăng đệm hai mặt, siết chéo
Nứt do sốc nhiệt	Nước lạnh bắn vào kính nóng	Tránh phun lạnh đột ngột
Mờ, ăn mòn	Hơi kiềm nóng	Chọn kính chịu kiềm, vệ sinh định kỳ
Vỡ vụn	Quá áp	Thay theo bảng áp suất

Số liệu trên trang theo catalogue và datasheet của Schott; tiêu chuẩn tham chiếu: DIN 7080, DIN 7081, ISO 719.
