Tấm gioăng chì graphite dày 0,5-3 mm, chịu 450°C, 14 mác Klinger Garlock

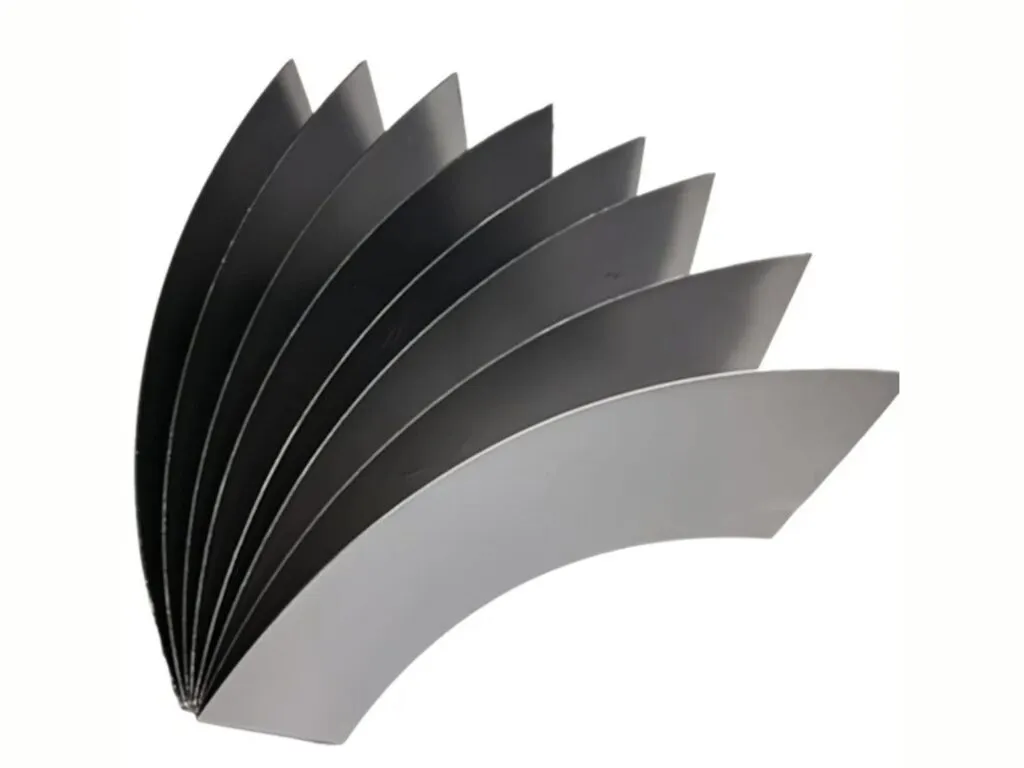

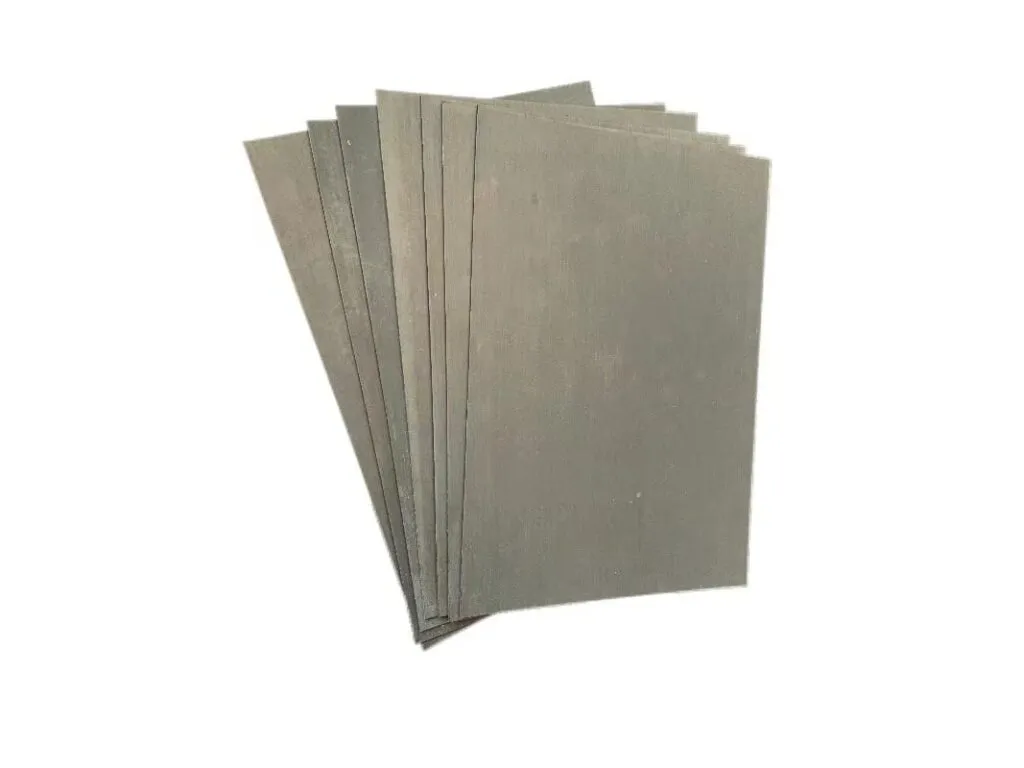

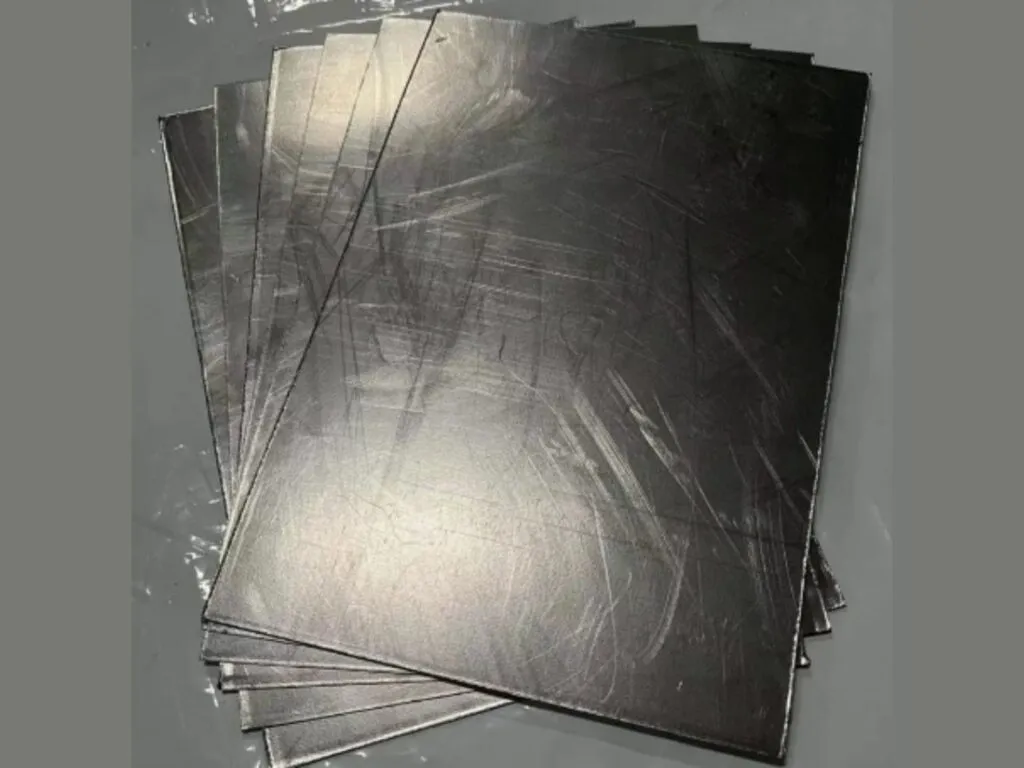

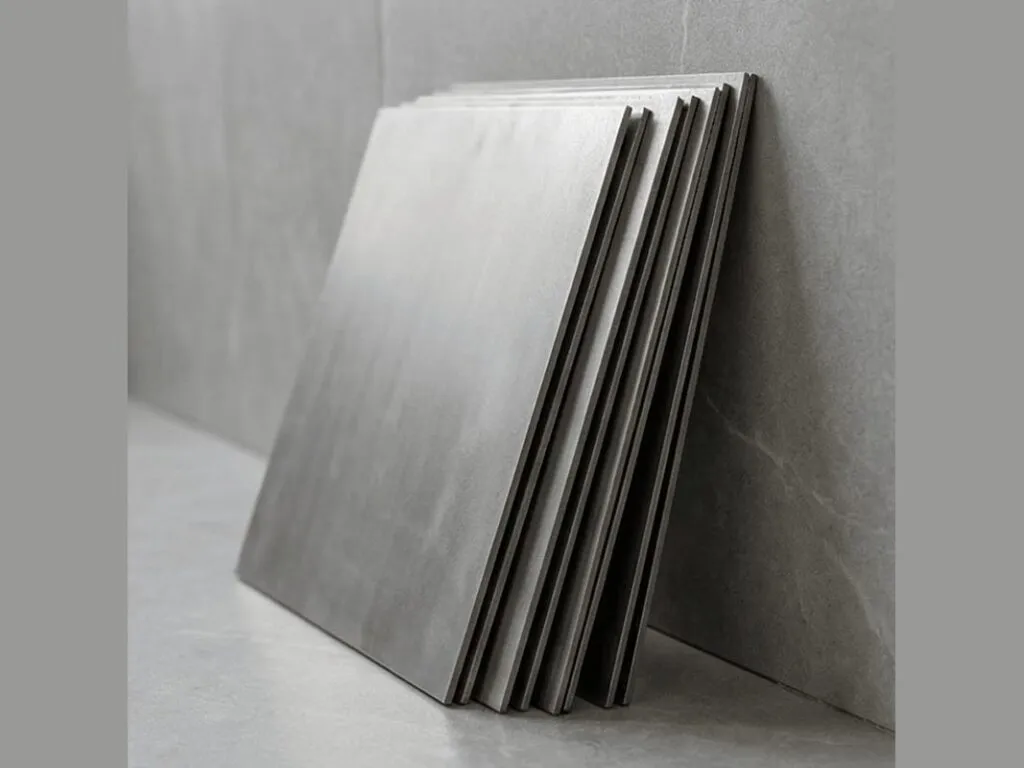

Tấm gioăng chì (ron chì, gioăng graphite, bìa chì chịu nhiệt) là tấm graphite giãn nở carbon 98-99%, dày 0,5 đến 3 mm, chịu 450°C trong không khí và 650°C trong hơi nước. Kho nhập Klinger Graphite Laminate, Garlock Graph-Lock có CO, CQ, nhận cắt gioăng mặt bích theo bản vẽ.

Tấm gioăng chì graphite là gì, khác tấm không amiang và bìa amiang thế nào

Tấm gioăng chì không có chất kết dính hữu cơ nên không chảy hay già hóa theo nhiệt, khác gioăng không amiang dùng kết dính cao su. Áp suất 40-50 bar nếu không cốt, 100-138 bar nếu có cốt inox.

Hàng dễ nhầm gồm vòng chì nén ép khuôn dùng cho trục van, băng graphite cuộn dán mặt bích và bìa amiang. Xem thêm graphite là gì.

Các loại tấm gioăng chì theo cấu tạo cốt

Tấm gioăng chì chia 6 kiểu theo lớp cốt, quyết định áp suất chịu được và độ cứng khi cắt. Thuộc nhóm gioăng chì, mỗi kiểu có mác riêng của Klinger, Garlock, Flexitallic, Teadit.

• Không cốt: graphite ép liền, mềm, dễ cắt. Ví dụ Garlock Graph-Lock 3123.
• Cốt lá inox phẳng: lá inox 316 dày 0,05 mm. Ví dụ Klinger SLS.
• Cốt lá inox đục gai: lá 316 dày 0,1 mm chống thổi bật. Ví dụ Klinger PSM.
• Cốt lưới inox: độ thấm khí thấp nhất trong 4 kiểu cốt, tối đa 0,1 cm³/phút ở dày 1,5 mm.
• Cốt hai tấm thép chịu tải cao: Klinger TSM dùng 2 tấm thép 0,1 mm.
• Lớp độn phi kim: Klinger SLF, liên tục 350°C, dùng cho axit mạnh.

Thông số kỹ thuật tấm gioăng chì graphite

Tấm gioăng chì làm việc từ -200°C đến 450°C trong không khí, tới 650°C trong hơi nước, pH 0 đến 14, dày 0,5-3 mm. Số lấy từ datasheet từng hãng nên lệch nhẹ giữa mác.

Thông số	Giá trị
Nhiệt tối đa trong không khí	450°C (Teadit 2663, Supagraf); Garlock Graph-Lock 454°C
Nhiệt tối đa trong hơi nước	650°C (Teadit 2663/1663, Garlock Graph-Lock)
Môi trường khử hoặc khí trơ	Flexitallic RGS 4 (lá inox 316) 700°C; RGS 1 (lá nickel) 1.000°C
Nhiệt thấp nhất	-200°C (Teadit); -268°C (Garlock Graph-Lock)
Áp suất không cốt	40 bar (Sigraflex Standard); 50 bar (Supagraf Plain)
Áp suất có cốt đục gai	100 bar (Sigraflex Universal); 102 bar (T10X); Garlock 138-140 bar
Tích số P×T (Garlock)	25.000 bar×°C ở dày 1/32 và 1/16 inch; 12.000 bar×°C ở dày 1/8 inch
Dải pH	0 đến 14, trừ chất oxy hóa mạnh như axit nitric đặc
Hàm lượng carbon	98-99%; Klinger PSM tối thiểu 99,0% theo DIN 51903
Khối lượng riêng lớp graphite	1,0 g/cm³ (PSM, SLS, XSM); 1,3 (PDM); 1,8 (Top-Graph 2000)
Clorua thoát ra (Klinger)	Tối đa 40 ppm theo DIN 28090-2
Giảm ứng suất DIN 52913 (16 giờ, 50 MPa, 300°C)	PSM tối thiểu 46 MPa; PDM 48; SLS 45; SLF 40
Khổ tấm Klinger	1.000x1.000; 2.000x1.000; 1.500x1.500 mm
Độ dày	0,5-3,0 mm tùy mác; dung sai dày ±5%

Bảng tra mác graphite Klinger và Garlock

Bảng gom 14 mác tấm gioăng chì của Klinger và Garlock. Garlock chịu tối đa 454°C và 138 bar; số Klinger lấy từ bảng datasheet chép lại.

Mác	Hãng	Cấu tạo	Nén / hồi phục (%)	Dày có sẵn (mm)	Số chính khác
Graph-Lock 3123	Garlock	Graphite không cốt	45 / 12	1/32, 1/16, 1/8 inch	-268 đến 454°C; 138 bar; tỷ trọng 1,12; kéo 3,4 N/mm²; rão 10%; clorua thoát 50 ppm
Graph-Lock 3125	Garlock	Graphite cốt lá inox đục gai	45 / 12 (ghi chung với 3123)	1/32, 1/16, 1/8 inch	-268 đến 454°C; 138 bar
Graph-Lock 3124	Garlock	Graphite không cốt, kéo cao hơn	35 / 20	1/32, 1/16, 1/8 inch	kéo 15,8 N/mm²; rão 20%; clorua thoát 30 ppm
Graph-Lock 3126	Garlock	Graphite cốt inox (ghi chung với 3124)	35 / 20	1/32, 1/16, 1/8 inch	-268 đến 454°C; 138 bar
Graph-Lock 3125SS	Garlock	Graphite cốt inox	43 / 14	1/32, 1/16, 1/8 inch	kéo 27 N/mm²; rão 15%; clorua thoát 100 ppm; chứng chỉ ABS
Graph-Lock 3125TC	Garlock	Graphite cốt inox đục gai	40 / 15	1/32, 1/16, 1/8 inch	kéo 24 N/mm²; rão 10%; clorua dưới 50 ppm; ABS
Graph-Lock 3128 Hochdruck	Garlock	Graphite chịu tải cao	30-40 / 20	1/32, 1/16, 1/8 inch	kéo 31 N/mm²; chịu tải DIN 52913 96%; rò N2 0,1 ml/giờ
Graphite Laminate PSM, PSM/AS	Klinger	Graphite 99% + lá inox 316 đục gai 0,10 mm	25-35 (1 mm) đến 35-45 (2 mm) / 15-20 đến 12-18	0,8; 1,0; 1,5; 2,0; 3,0	Hơi nước tới 450°C (nhà phân phối); λ dưới 0,06-0,10; DVGW, KTW nước lạnh, oxy, DNV GL, Fire Safe
Graphite Laminate SLS	Klinger	Graphite + lá inox phẳng 0,05 mm	40-50 / 10-15	0,6; 0,8; 1,0; 1,5; 2,0; 3,0	Giảm dày ở 23°C 42-50%; DVGW, oxy, Fire Safe
Graphite Laminate PDM	Klinger	Graphite tỷ trọng 1,3 + lá inox 0,10 mm	15-25 / 35-45	1,0; 1,5; 2,0; 3,0	Giảm dày ở 23°C 20-28%; λ dưới 0,08-0,10; DVGW
Graphite Laminate TSM	Klinger	Graphite tro tối đa 2% + 1-2 tấm inox 1.4401 dày 0,1 mm	30-45 / 15-25	1,5; 2,0; 3,0	TA-Luft (BAM); màu xám; khổ 1.000x1.000 mm
Graphite Laminate XSM	Klinger	Graphite tối thiểu 99% + inox 1.4401 / 1.4404 dày 0,10 mm	25-35 đến 35-45 / 15-20 đến 12-18	1,0; 1,5; 2,0	Giảm ứng suất tối thiểu 46 MPa; DVGW
Graphite Laminate SLF	Klinger	Graphite + lớp độn sợi chịu nhiệt 0,3 mm (không kim loại)	40 / 14	1,5-2,0	Liên tục 350°C (bảng hãng)
Top-Graph 2000	Klinger	Graphite tỷ trọng 1,8 g/cm³	10 / 60	0,5; 1,0; 1,5; 2,0; 3,0	y = 20 MPa; m = 2,4 (dày 1 mm), 4,2 (2 mm), 6,7 (3 mm); dẫn nhiệt 0,69 W/m·K; oxy, TA-Luft

Đọc mã Garlock: 3125/3126 có cốt inox, 3123/3124 không cốt.

Báo giá tấm gioăng chì graphite

Giá tấm gioăng chì phụ thuộc mác, độ dày, khổ tấm hoặc quy cách cắt, số lượng và yêu cầu CO, CQ. Gửi mác hoặc môi chất, nhiệt, áp qua Zalo, kho báo giá theo đơn.

Cắt tấm gioăng chì bằng máy CNC theo bản vẽ

Kho cắt tấm gioăng chì thành gioăng vành khăn, vuông, oval, elip, có lỗ bu lông (RF) hoặc không lỗ (FF), theo ANSI, JIS, DIN, BS hoặc bản vẽ. Dung sai dày ±5%, dài rộng ±4 mm. Gửi bản vẽ DXF/PDF hoặc gioăng cũ qua Zalo.

Cách chọn tấm gioăng chì theo nhiệt độ, áp suất và môi chất

Chọn tấm graphite theo ba số: nhiệt, áp và môi chất. Dưới 450°C với tải bu lông thấp, graphite không cốt dày 1,5-2 mm đủ dùng nhưng chỉ tới 40-50 bar; áp 100-138 bar cần cốt inox đục gai.

• Hơi nóng, dễ bật gioăng: graphite cốt inox đục gai (Klinger PSM, Garlock 3125/3126/3128).
• Clorua hoặc axit mạnh ăn inox: lớp độn phi kim Klinger SLF.
• Chứng chỉ: oxy chọn PSM, SLS hay Top-Graph 2000; TA-Luft chọn TSM hay Top-Graph 2000; nước uống chọn PSM; hàng hải chọn Graph-Lock ABS.
• Độ dày: 1,0-2,0 mm cho mặt bích tiêu chuẩn; dày 3 mm cần siết mạnh hơn, hệ số m của Top-Graph tăng từ 2,4 lên 6,7. Xem bài tiêu chuẩn mặt bích JIS 10K.
• Trên 450°C trong không khí: phải hỏi hãng.

Lỗi thường gặp ở gioăng graphite và cách xử lý

tấm graphite hỏng theo bốn kiểu: cháy cạnh, bật gioăng, ăn mòn lá inox và gãy khi cắt, đều truy được về nhiệt, áp, môi chất.

Hiện tượng	Nguyên nhân	Cách xử lý
Cháy cạnh, mủn, mất khối lượng sau vài tháng	Làm việc trên 450°C trong không khí, graphite oxy hóa dần ở rìa	Giảm nhiệt hoặc gioăng kammprofile bọc graphite; hỏi hãng khi trên 450°C
Bật ra hoặc đùn vào lòng ống	Graphite không cốt ở áp trên 40-50 bar hoặc siết bu lông lệch	Đổi sang cốt inox đục gai; siết chéo nhiều lượt
Lá inox rỗ ăn mòn, rò mặt bích	Môi chất chứa clorua hoặc axit mạnh ăn lá inox 316	Chọn tấm clorua thoát tối đa 40 ppm hoặc lớp độn phi kim Klinger SLF

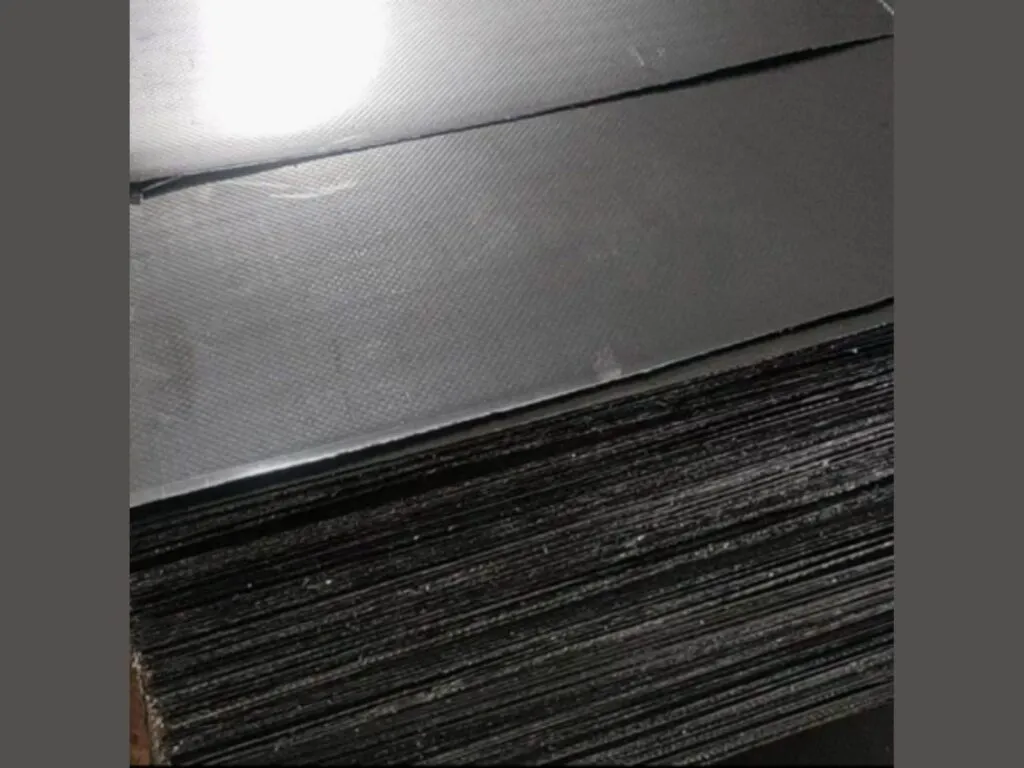

Gãy hoặc tách lớp khi cắt gioăng nhỏ	Tấm không cốt rất mềm; tấm dày hơn 1,6 mm ghép 2 lớp bằng keo	Cắt bằng dao sắc hoặc CNC; gioăng mảnh dùng loại có cốt

Số liệu trên trang theo catalogue và datasheet của Klinger, Garlock và phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: DIN 52913, DIN 51903, DIN 28090-2.
