Gioăng cách điện mặt bích Isomax HPS, LPS G-10, G-11 đến 200 °C

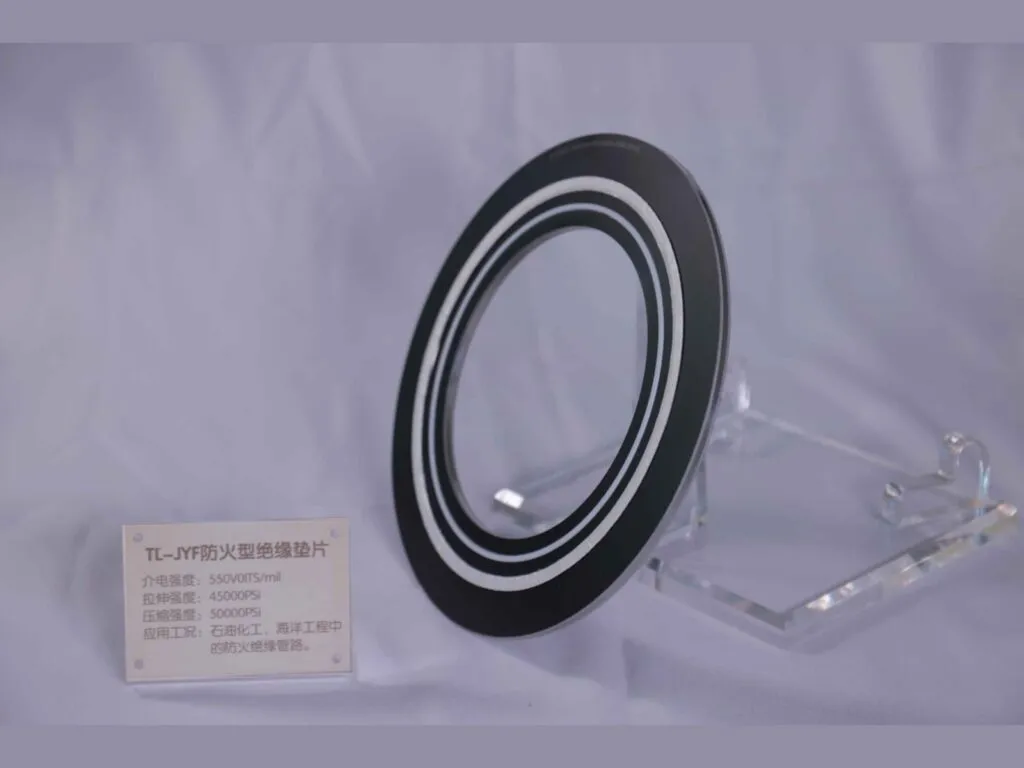

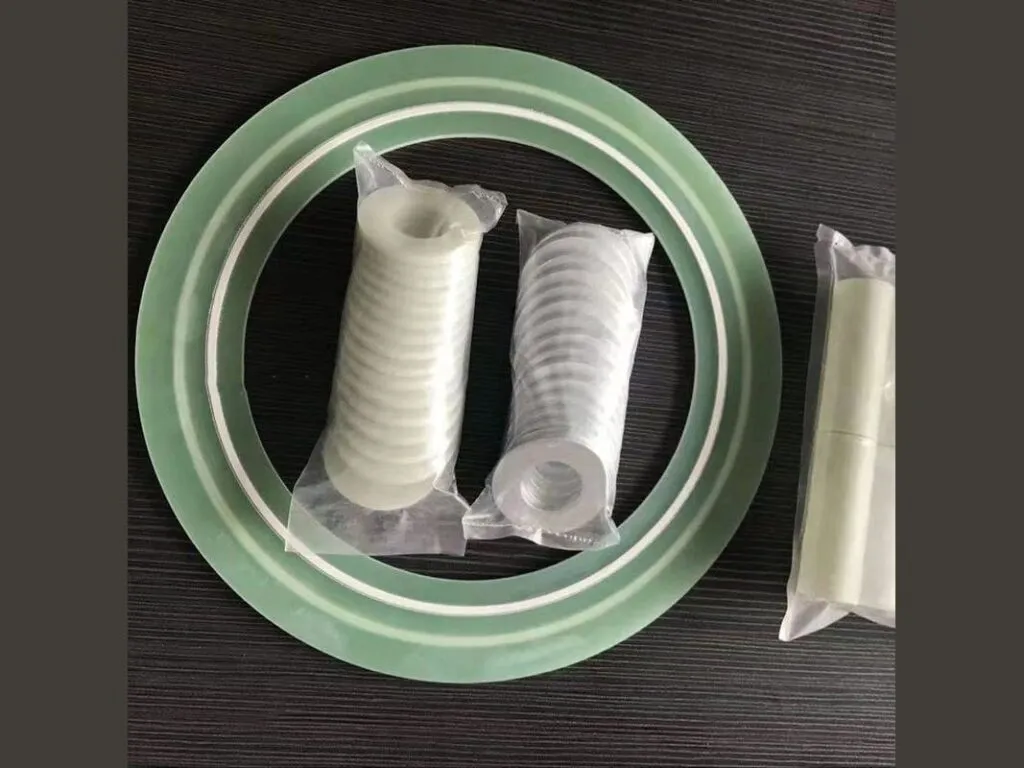

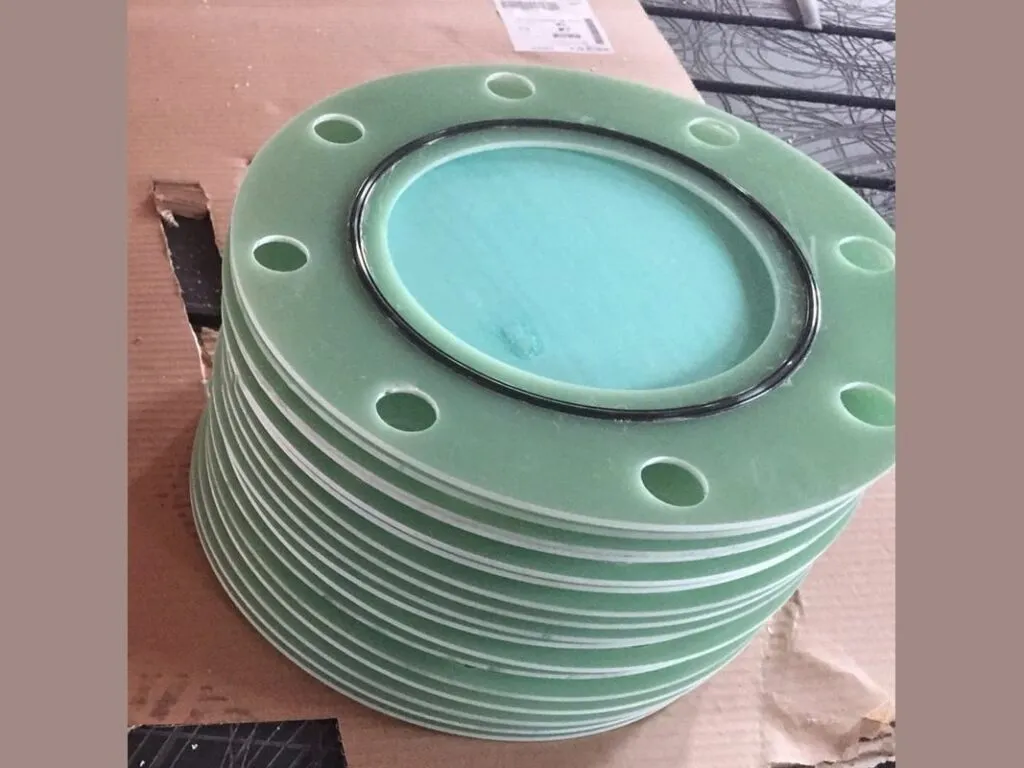

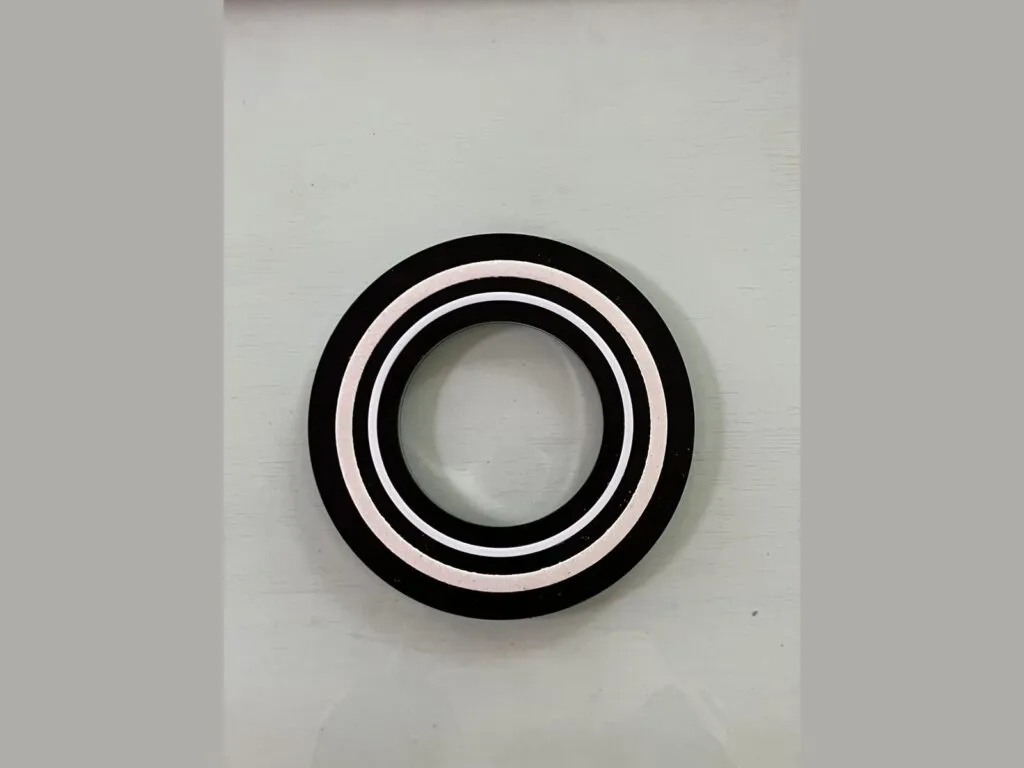

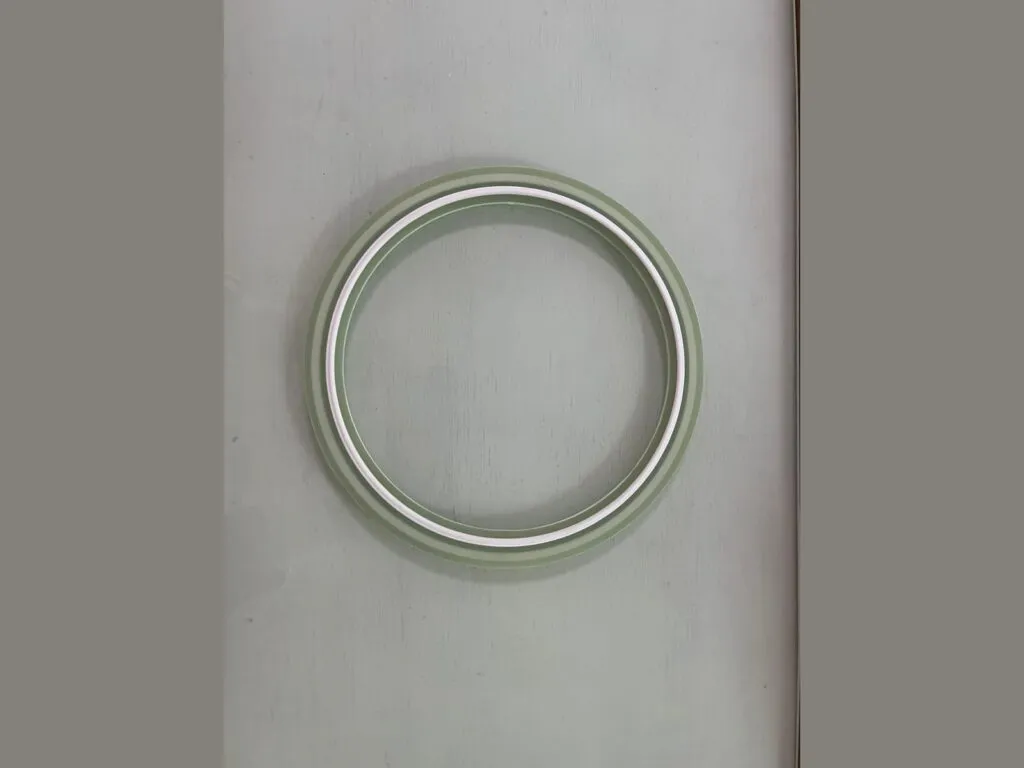

Gioăng cách điện mặt bích (bộ cách điện, flange insulation kit) chặn dòng điện bảo vệ catốt chạy qua hai mặt bích. Một bộ làm từ epoxy thủy tinh G-10 (đến 150 °C) hoặc G-11 (đến 200 °C), gồm vòng gioăng trung tâm, ống cách điện và bốn vòng đệm cho mỗi bu lông. Hàng nằm trong nhóm phụ kiện mặt bích.

Gioăng cách điện mặt bích là gì, khác gioăng mặt bích thường và phíp tấm thế nào

Gioăng cách điện mặt bích vừa làm kín vừa ngăn dòng điện giữa hai mặt bích; gioăng cao su mặt bích thường chỉ làm kín. Phíp cách điện dạng tấm (phíp vàng 3240 làm việc tới 130 °C) cũng dễ nhầm, vì bộ Isomax dùng laminate G-10 hoặc G-11 với số liệu riêng của hãng, không đổi lẫn.

Các loại gioăng cách điện mặt bích theo họ sản phẩm

• Isomax HPS (áp cao): lõi inox 316 và vòng lò xo PTFE, dùng cho mặt bích ANSI đến 2500# và API đến 15.000#, kín cả mặt bích RTJ, xem thêm gioăng ring joint.
• Isomax LPS (áp thấp): laminate G-10 hoặc G-11, vòng lò xo Viton (đổi được PTFE, Neoprene), cho ANSI Class 150, 300, 600.
• Klinger Monolithic: mối nối cách điện nguyên khối, không bu lông, -50 đến 170 °C, dùng cho khí, dầu, xăng, nước uống.
• Mối nối monolithic vỏ thép: vỏ thép carbon hoặc inox, làm kín PTFE hoặc Viton, -20 đến +150 °C, 100 bar.
• Nắp bảo vệ bu-lông và đai ốc: polyethylene chống UV, hóa chất, thời tiết; 18 cỡ từ 1/2 đến 3 inch.

Thông số kỹ thuật gioăng cách điện mặt bích

Laminate G-10 chịu nén tối thiểu 50.000 psi, điện môi 24,1 đến 31,5 kV/mm, dải nhiệt -130 đến 150 °C; G-11 giữ điện môi 24,0 kV/mm và lên đến 200 °C.

Thông số	Giá trị
G-10: độ bền nén tối thiểu	50.000 psi (khoảng 345 MPa)
G-10: độ bền điện môi	24,1 đến 31,5 kV/mm
G-10: dải nhiệt độ	-130 đến 150 °C
G-10: độ bền uốn / bền kéo	65.000 psi / 50.000 psi
G-11: độ bền nén tối thiểu	50.000 psi
G-11: độ bền điện môi	24,0 kV/mm
G-11: dải nhiệt độ	-46 đến 200 °C
G-11: độ bền uốn / bền kéo	57.700 psi / 41.000 psi
Hút nước tối đa (G-10, G-11)	0,1%
Lớp đệm bổ sung	HPS: vòng lò xo PTFE; LPS: vòng lò xo Viton, thay được PTFE hoặc Neoprene
Cấp áp	HPS đến ANSI 2500# và API 15.000#; LPS ANSI Class 150, 300, 600
Mối nối monolithic vỏ thép	-20 đến +150 °C; 100 bar; điện trở cách điện tối thiểu 10^6 Ohm

Bảng tra mã gioăng cách điện mặt bích

Bảng 12 dòng chia ba nhóm: bộ cách điện Isomax HPS và LPS, mối nối monolithic, nắp bảo vệ bu-lông.

Nhóm	Mã hoặc họ	Vật liệu hoặc thông số	Nhiệt độ (°C)	Cấp áp hoặc cỡ
Bộ cách điện	Isomax HPS G-10	Epoxy G-10, điện môi 24,1 đến 31,5 kV/mm	-130 đến 150	ANSI 2500#, API 15.000#
Bộ cách điện	Isomax HPS G-11	G-11, điện môi 24,0 kV/mm	-46 đến 200	Vòng lò xo PTFE
Bộ cách điện	Isomax LPS G-10	G-10, vòng lò xo Viton	-130 đến 150	Class 150 đến 600
Bộ cách điện	Isomax LPS G-11	G-11, vòng lò xo Viton	-46 đến 200	Class 150 đến 600
Mối nối monolithic	Klinger Monolithic	Nguyên khối, không bu lông	-50 đến 170	Khí, dầu, nước uống
Mối nối monolithic	Monolithic vỏ thép	Thép carbon hoặc inox, PTFE hoặc Viton	-20 đến 150	100 bar
Nắp bu-lông	SW22-1-G33	Nắp polyethylene	Không công bố	Bu-lông 1/2 inch
Nắp bu-lông	SW32-1-G37	Nắp polyethylene	Không công bố	Bu-lông 3/4 inch
Nắp bu-lông	SW41-1-G46	Nắp polyethylene	Không công bố	Bu-lông 1 inch
Nắp bu-lông	SW60-1-G57	Nắp polyethylene	Không công bố	Bu-lông 1 1/2 inch
Nắp bu-lông	SW80-1-G70	Nắp polyethylene	Không công bố	Bu-lông 2 inch
Nắp bu-lông	SW117-1-G100	Nắp polyethylene	Không công bố	Bu-lông 3 inch

Đọc mã: G-10 và G-11 là cấp laminate, HPS hay LPS quyết định cấp mặt bích. Mã nắp SW22 ứng với bu-lông 1/2 inch, SW117 ứng với 3 inch.

Báo giá gioăng cách điện mặt bích

Giá gioăng cách điện mặt bích theo họ sản phẩm (Isomax HPS, LPS, monolithic), cấp G-10 hay G-11, cỡ ống, class, số lượng và CO/CQ. Gửi cỡ, class, môi chất và nhiệt độ qua Zalo để nhận báo giá.

Đặt gioăng cách điện mặt bích theo cỡ ống, class và môi chất

Hàng chế tạo theo chuẩn mặt bích ANSI, API nên cần bốn dữ kiện: cỡ ống, class, môi chất, nhiệt độ làm việc. Chụp ảnh mặt bích đang dùng, gửi qua Zalo; kho có CO/CQ, xuất VAT, giao toàn quốc. Mặt bích ngoài trời nên thêm bọc bảo vệ mặt bích.

Cách chọn gioăng cách điện mặt bích theo class, nhiệt độ và kiểu lắp

• Áp cao trên Class 600 hoặc mặt bích RTJ: Isomax HPS.
• Áp thấp Class 150 đến 600: Isomax LPS.
• Nhiệt trên 150 °C: laminate G-11, chịu đến 200 °C.
• Không dùng bu lông hoặc chôn ngầm: mối nối monolithic.

Lỗi thường gặp ở gioăng cách điện mặt bích và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Điện trở cách điện thấp, dòng điện rò	Ống hoặc vòng đệm cách điện bị vỡ, lắp thiếu	Kiểm ống cách điện từng bu lông, thay bộ
Gioăng bị phá hỏng vì nén quá mức	Siết quá tay	Dùng laminate chịu nén 50.000 psi và siết theo mô-men quy định
Rò rỉ tại vòng lò xo	Chọn sai vật liệu vòng (Viton, PTFE) cho môi chất	Chọn vòng PTFE, Viton hoặc Neoprene theo môi chất

Số liệu trên trang theo catalogue và datasheet của Klinger và phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: ASME B16.5, ASME B16.20.
