Bọc bảo vệ mặt bích (tấm chắn phun): PTFE 235 °C, inox 316 500 °C, cỡ 1/2" đến 24"

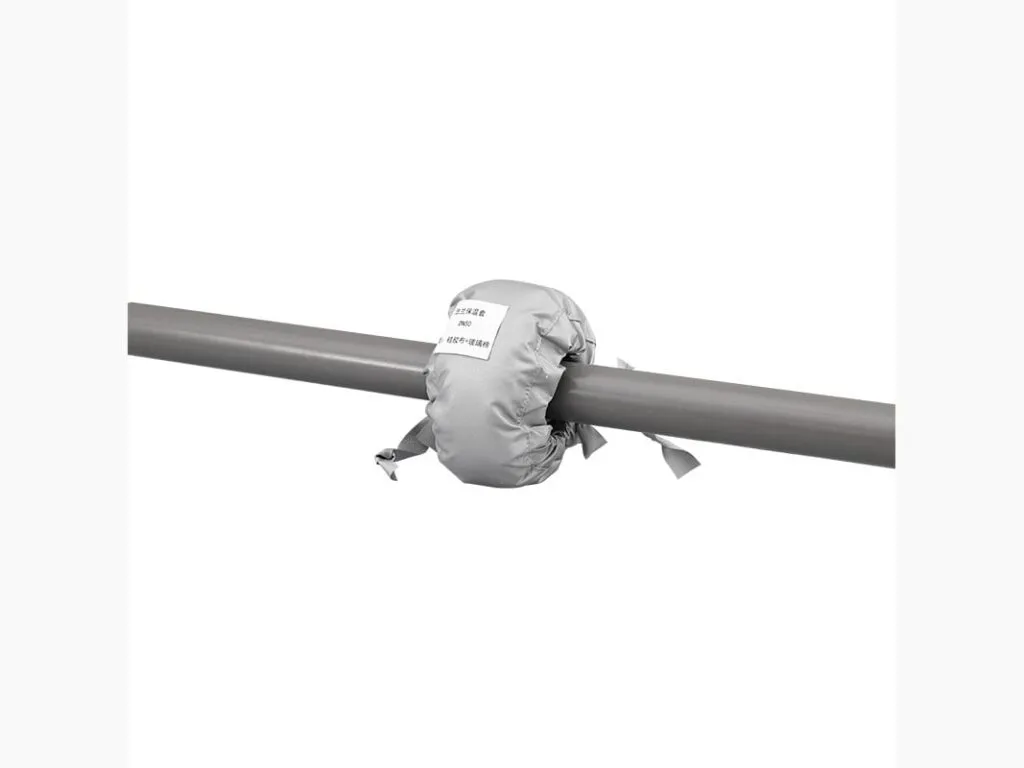

Bọc bảo vệ mặt bích, còn gọi là tấm chắn phun (metal spray shield), là vỏ kim loại bọc quanh mặt bích hoặc thân van để chặn tia lỏng nguy hiểm như axit, kiềm khi gioăng rò. Dòng Klinger có ba kiểu: Style I, SS - Style I bằng thép không gỉ và Style II, gắn được lên 6 loại thiết bị từ van bi đến nắp van cầu.

Bọc bảo vệ mặt bích là gì, khác vỏ cách nhiệt và nắp bu-lông thế nào

Bọc bảo vệ mặt bích chỉ chắn tia phun ra ngoài, không giữ áp và không sửa được mối nối đang rò. Vì vậy nó khác vỏ bọc cách nhiệt mặt bích, khác nắp bảo vệ bu-lông bằng polyethylene và khác bộ gioăng cách điện mặt bích. Cả nhóm nằm trong phụ kiện mặt bích của danh mục gioăng làm kín.

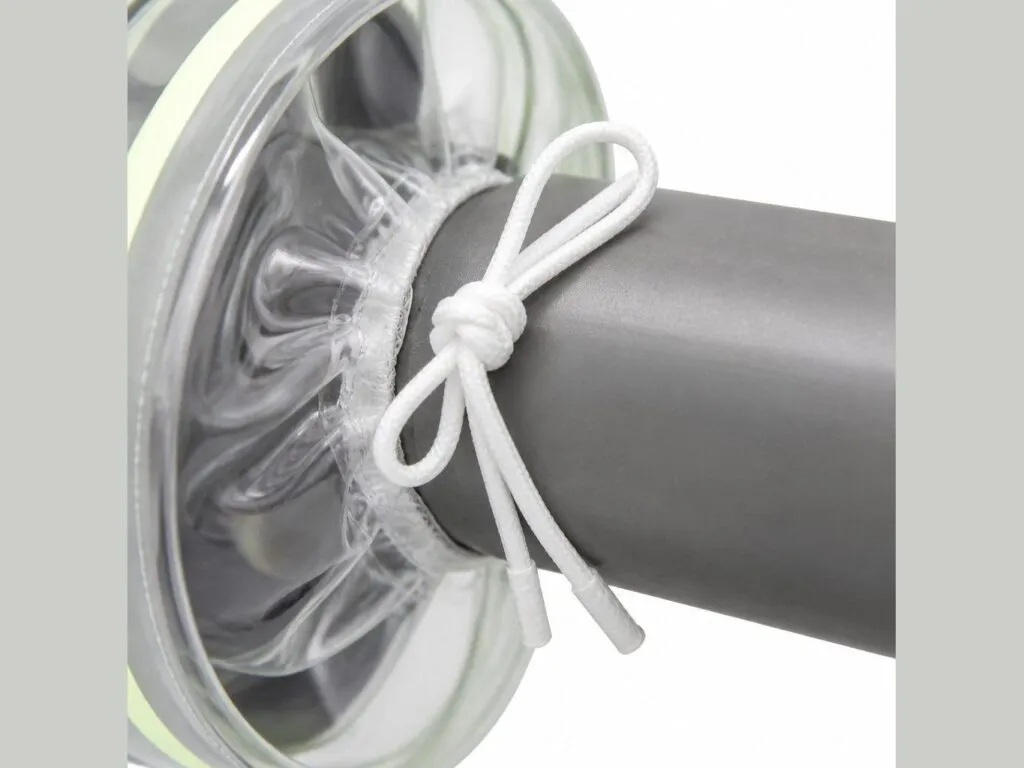

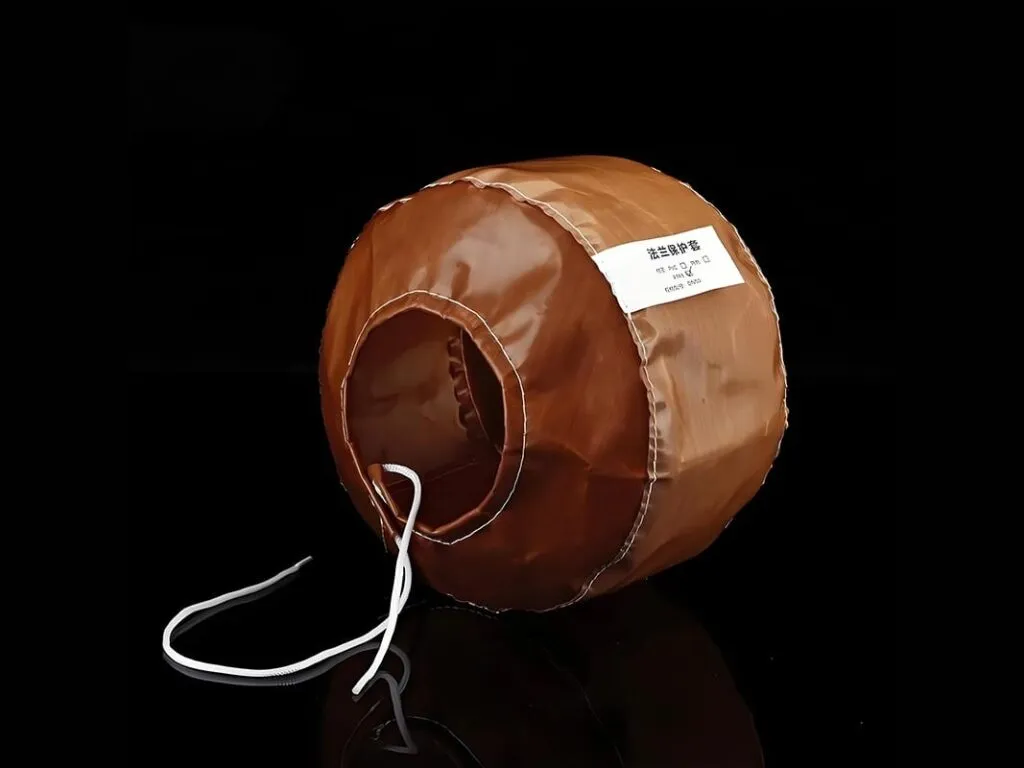

Các loại bọc bảo vệ mặt bích theo kiểu và vật liệu

• Metal Spray Shield Style I: kiểu I của Klinger, bọc mặt bích đường ống công nghiệp.
• Metal Spray Shield SS - Style I: phiên bản thép không gỉ của kiểu I cho môi trường ăn mòn.
• Metal Spray Shield Style II: kiểu II của Klinger.
• Tấm chắn lưới inox kèm đai thép: kiểu của một số hãng khác, có lưới inox giữa mặt bích và đai ngoài, khóa nhanh.

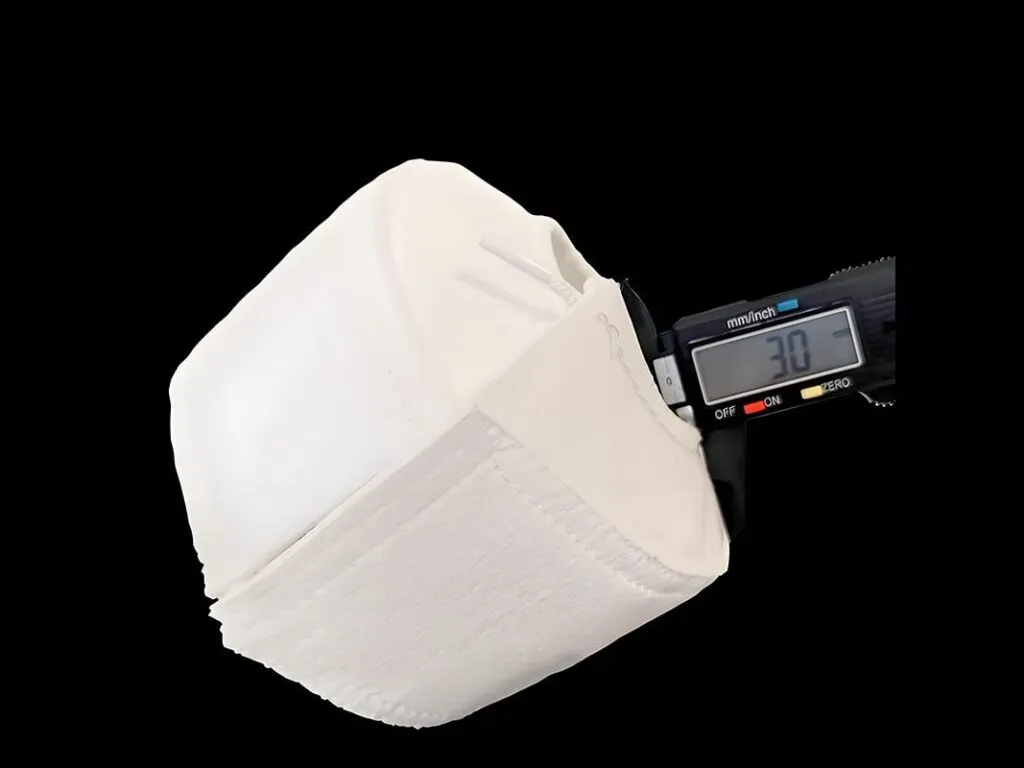

Thông số kỹ thuật bọc bảo vệ mặt bích

Dòng Klinger có 3 kiểu, gắn được 6 loại thiết bị và chỉ có chức năng chắn tia phun. Một số hãng khác công bố inox 1.4404 chịu tới 400 °C và lưới inox thử áp 50 bar.

Thông số	Giá trị
Dòng sản phẩm	Klinger Metal Spray Shield
Kiểu có sẵn	Style I; SS - Style I (inox); Style II
Thiết bị gắn	van bi, van bướm, van chốt, van kiểm tra, nắp van cửa, nắp van cầu
Chức năng	chắn tia lỏng nguy hiểm tại mặt bích, hạn chế sự cố phun axit
Khả năng chịu áp	không chịu áp, chỉ là lớp chắn ngoài
Sửa mối nối rò	không sửa được, vẫn phải thay gioăng
Môi chất cần che	axit, kiềm, hóa chất ăn mòn
Kiểu cho môi trường ăn mòn	SS - Style I bằng thép không gỉ
Cỡ	theo đường kính ngoài mặt bích và chiều cao bu-lông
Hãng khác: vật liệu	thép không gỉ 1.4404, tương đương ASTM 316
Hãng khác: nhiệt độ	chịu tới 400 °C (nhà sản xuất công bố)
Hãng khác: thử áp	lưới inox thử 50 bar, TÜV phê duyệt, khóa nhanh
Nhà máy dùng nhiều	hóa chất, hàng hải (loại inox)

Bảng tra kiểu và thiết bị gắn bọc bảo vệ mặt bích

Bảng có 12 dòng chia bốn nhóm: 3 kiểu Klinger, 6 thiết bị gắn, 2 dòng tham chiếu hãng khác và 1 dòng môi chất. Cỡ cụ thể xác định theo đường kính mặt bích khi đặt.

Nhóm	Hạng mục	Mô tả
Kiểu	Metal spray shield Style I	Kiểu I của Klinger
Kiểu	Metal spray shield SS - Style I	Thép không gỉ, cho môi trường ăn mòn
Kiểu	Metal spray shield Style II	Kiểu II của Klinger
Thiết bị	Van bi	Bọc quanh mặt bích van
Thiết bị	Van bướm	Bọc quanh mặt bích van
Thiết bị	Van chốt	Bọc quanh mặt bích van
Thiết bị	Van kiểm tra	Bọc quanh mặt bích van
Thiết bị	Nắp van cửa	Bọc quanh mặt bích nắp
Thiết bị	Nắp van cầu	Bọc quanh mặt bích nắp
Hãng khác	Lưới inox kèm đai thép	Inox 1.4404, 400 °C, thử 50 bar
Hãng khác	Chức năng	Chỉ chắn tia phun, không chịu áp
Môi chất	Axit, kiềm	Nên chọn kiểu inox

Báo giá bọc bảo vệ mặt bích

Giá phụ thuộc kiểu (Style I, SS - Style I hay Style II), cỡ mặt bích, số lượng và yêu cầu CO, CQ. Gửi đường kính ngoài mặt bích và loại van qua Zalo để nhận báo giá theo đơn.

Đặt bọc bảo vệ mặt bích theo cỡ mặt bích

Đo đường kính ngoài mặt bích (mm) và chiều cao bu-lông (mm), rồi ghi loại thiết bị cần bọc. Ảnh mặt bích đang lắp giúp xác định kiểu phù hợp. Kho nhập hàng có CO, CQ, xuất hóa đơn VAT và giao toàn quốc. Mối nối có sẵn tia rò nên thay gioăng, ví dụ gioăng xoắn kim loại, thay vì chỉ che bằng vỏ chắn.

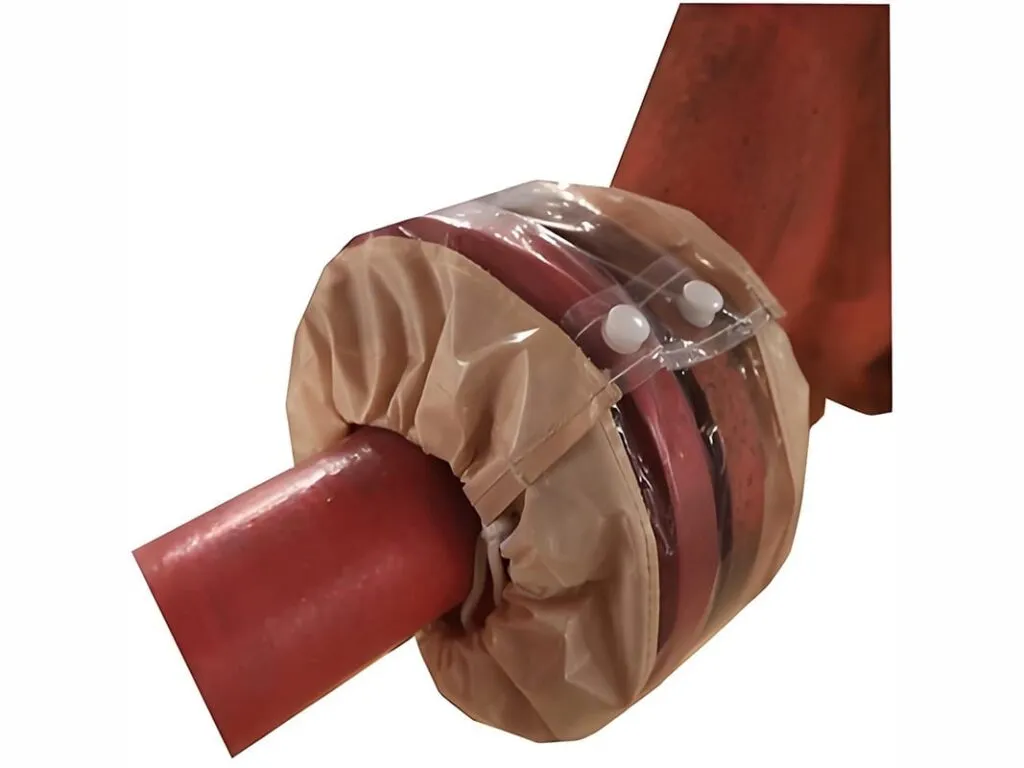

Cách chọn bọc bảo vệ mặt bích theo môi chất và vị trí lắp

• Môi chất ăn mòn: chọn kiểu SS - Style I bằng inox.
• Mục đích: là chắn phun, không phải vỏ chịu áp, nên không dùng để chặn rò rỉ.
• Nhiệt độ cao: hãng khác công bố inox 1.4404 chịu tới 400 °C; nhiệt độ tối đa của dòng Klinger xác nhận với hãng trước khi đặt.
• Vị trí: ưu tiên mặt bích gần lối đi và khu vực có người.
• Kiểm tra: mối nối cần xem thường xuyên thì chọn kiểu có khóa nhanh.

Mặt bích theo hệ JIS 10K xem thêm bài tiêu chuẩn mặt bích JIS 10K để đo đúng đường kính ngoài.

Lỗi thường gặp ở bọc bảo vệ mặt bích và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Rò rỉ liên tục dù có tấm chắn	Tấm chắn chỉ chặn tia, không làm kín	Sửa hoặc thay gioăng, không dựa vào tấm chắn
Tấm chắn bị ăn mòn	Dùng kim loại thường trong môi trường axit	Đổi sang kiểu SS bằng inox
Không phát hiện rò rỉ	Vỏ kín che mất tia lỏng	Kiểm định kỳ, dùng loại có cửa sổ hoặc lưới

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng; tiêu chuẩn tham chiếu: ASME B16.5.
