Gioăng xoắn kim loại spiral wound DN15-DN2000, Klinger Maxiflex, Garlock Flexseal

Gioăng xoắn kim loại (gioăng xoắn, spiral wound gasket, SWG) là vòng đệm quấn xen kẽ dải kim loại hình chữ V với dải đệm mềm, dày 3,2 đến 7,2 mm, cỡ DN15 đến DN2000, Class 150 đến 2500. Kho nhập Klinger Maxiflex và Garlock Flexseal, có CO, CQ.

Gioăng xoắn kim loại là gì, khác gioăng kammprofile thế nào

Dải kim loại (inox 304, 316L hoặc hợp kim) quấn xen dải graphite, PTFE hoặc mica, nên vòng đệm đàn hồi theo tải siết và chống thổi bật. Loại này thuộc nhóm gioăng kim loại.

Gioăng kammprofile có lõi kim loại cứng răng cưa phủ graphite, chịu tải bu lông tốt hơn và dùng lại được lõi. Gioăng bọc kim loại là vỏ kim loại bọc lõi mềm. Gioăng ring joint là vòng kim loại rắn lắp vào rãnh RTJ. Gioăng xoắn đàn hồi hơn cả ba loại.

Các loại gioăng xoắn kim loại theo kiểu vòng và chất độn

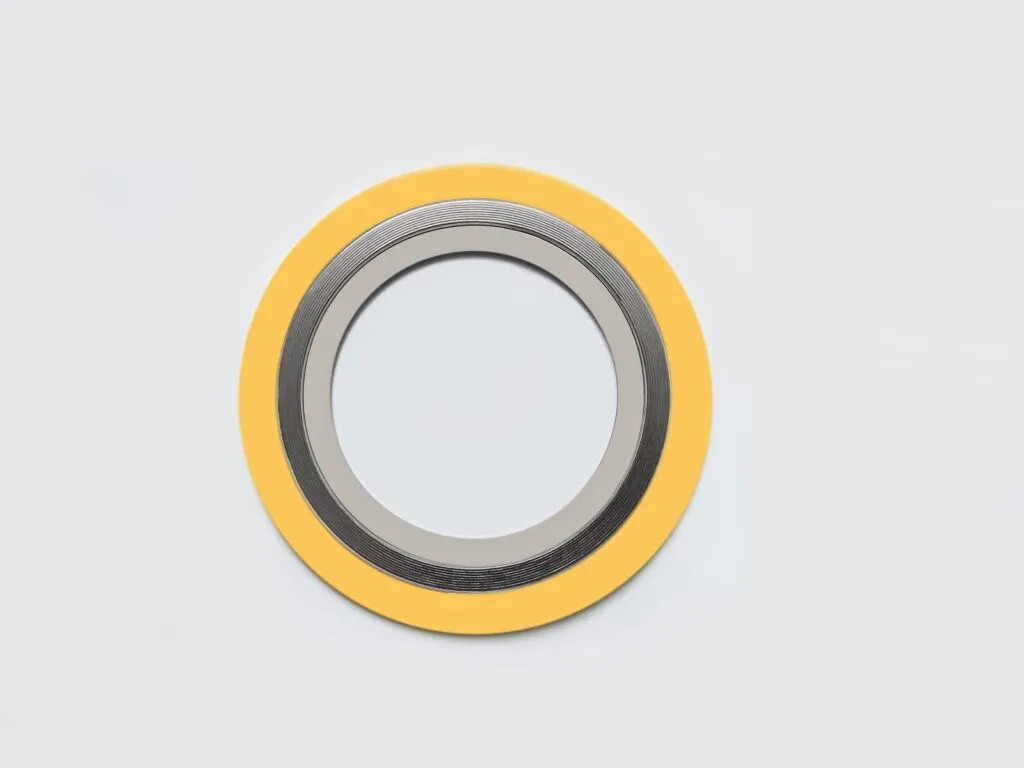

• Kiểu CRIR: vòng ngoài và vòng trong, hợp mặt bích phẳng và mặt nhô, kiểu dùng phổ biến nhất.
• Kiểu CR: chỉ vòng ngoài, dùng khi áp và rung thấp.
• Kiểu RIR, R, HTX: RIR cho mặt bích đực-cái, van, bơm; R cho mặt lưỡi-rãnh; HTX cho chu kỳ nhiệt khắc nghiệt.
• Chất độn graphite: chịu tới 500°C theo Klinger, 454°C theo Garlock Flexseal.
• Chất độn PTFE: từ -200 đến 260°C, hợp hoá chất mạnh.
• Chất độn mica, mica/graphite: 1000°C và 900°C, dùng cho ống xả, lò nung.
• Chất độn THERMa-PUR (Garlock): không graphite, chịu 1093°C.

Thông số kỹ thuật gioăng xoắn kim loại

Nhiệt tối đa do kim loại quấn và chất độn quyết định, từ 500°C ở thép carbon đến 1000°C ở Inconel, bu lông Garlock tối đa 172 bar.

Thông số	Giá trị

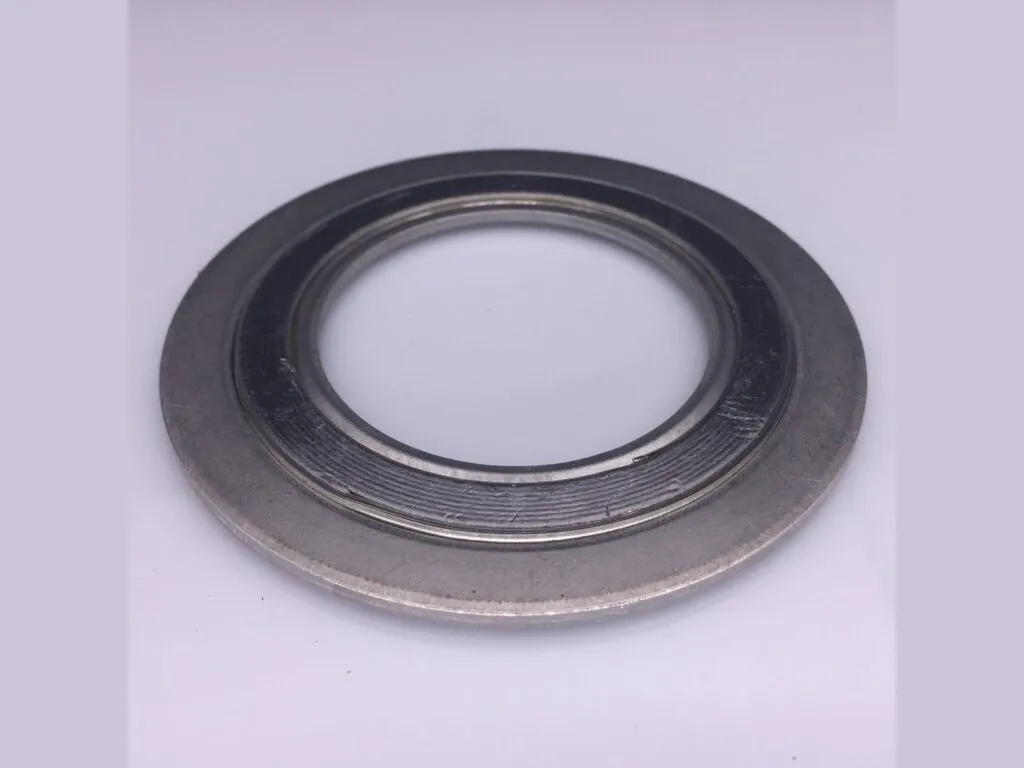

Độ dày vòng xoắn (Klinger Maxiflex)	3,2 / 4,5 / 6,4 / 7,2 mm
Vòng định tâm (vòng ngoài)	Dày trên 3,2 mm, thép không gỉ, thường cùng vật liệu dải kim loại
Vòng trong	Dày trên 2,97 mm, thép không gỉ hoặc Inconel
Cỡ	DN15 đến DN2000
Class và mặt bích	Class 150 đến 2500 (ASME); RF, FF, RTJ
Nhiệt tối đa, dải 304/304L	650°C
Nhiệt tối đa, dải 316/316L, Duplex 31803	800°C
Nhiệt tối đa, dải 321, 347	870°C
Nhiệt tối đa, Inconel	1000°C
Nhiệt tối đa, Monel 400 / Hastelloy	800°C / 700°C
Nhiệt tối đa theo chất độn	Graphite 500°C; PTFE 260°C; mica 1000°C; mica/graphite 900°C
Garlock Flexseal, chất độn graphite	454°C tối đa, -195°C tối thiểu
Garlock Flexseal, THERMa-PUR	1093°C tối đa
Ứng suất bu lông tối đa (Garlock Flexseal)	25.000 psi / 172 bar, phù hợp ASME B31.3

Bảng tra mác dải kim loại và chất độn của gioăng xoắn

Bảng có 18 dòng chia ba nhóm: dải kim loại Maxiflex, chất độn Maxiflex và Garlock Flexseal, nhiệt độ Maxiflex theo bảng Klinger.

Vật liệu hoặc mác	Nhóm	Nhiệt độ max (°C)	Chất độn hoặc cấu hình	Tiêu chuẩn mặt bích	Ghi chú
Thép không gỉ 304/304L	Dải kim loại Maxiflex	650	Mọi chất độn Maxiflex	ASME B16.5	Mã màu vàng
Thép không gỉ 316/316L	Dải kim loại Maxiflex	800	Mọi chất độn Maxiflex	ASME B16.5	Mã màu xanh lá
Duplex 31803	Dải kim loại Maxiflex	800	Mọi chất độn Maxiflex	Theo dòng chất độn	Không có mã màu
Super Duplex	Dải kim loại Maxiflex	600	Mọi chất độn Maxiflex	Theo dòng chất độn	Không có mã màu
254 SMO	Dải kim loại Maxiflex	600	Mọi chất độn Maxiflex	Theo dòng chất độn	Không có mã màu
321 / 347	Dải kim loại Maxiflex	870	Mọi chất độn Maxiflex	Theo dòng chất độn	Không có mã màu
Monel 400	Dải kim loại Maxiflex	800	Mọi chất độn Maxiflex	Theo dòng chất độn	Không có mã màu
Nickel 200 / Incoloy / Alloy 20	Dải kim loại Maxiflex	600	Mọi chất độn Maxiflex	Theo dòng chất độn	Không có mã màu
Inconel	Dải kim loại Maxiflex	1000	Mọi chất độn Maxiflex	Theo dòng chất độn	Không có mã màu
Hastelloy	Dải kim loại Maxiflex	700	Mọi chất độn Maxiflex	Theo dòng chất độn	Không có mã màu
Thép carbon / Titanium / Zirconium	Dải kim loại Maxiflex	500	Mọi chất độn Maxiflex	Theo dòng chất độn	Carbon: mã màu bạc
Graphite	Chất độn Maxiflex	500	CRIR, CR, RIR, R, HTX	ANSI, JIS, DIN, BS	Tải bu lông thấp

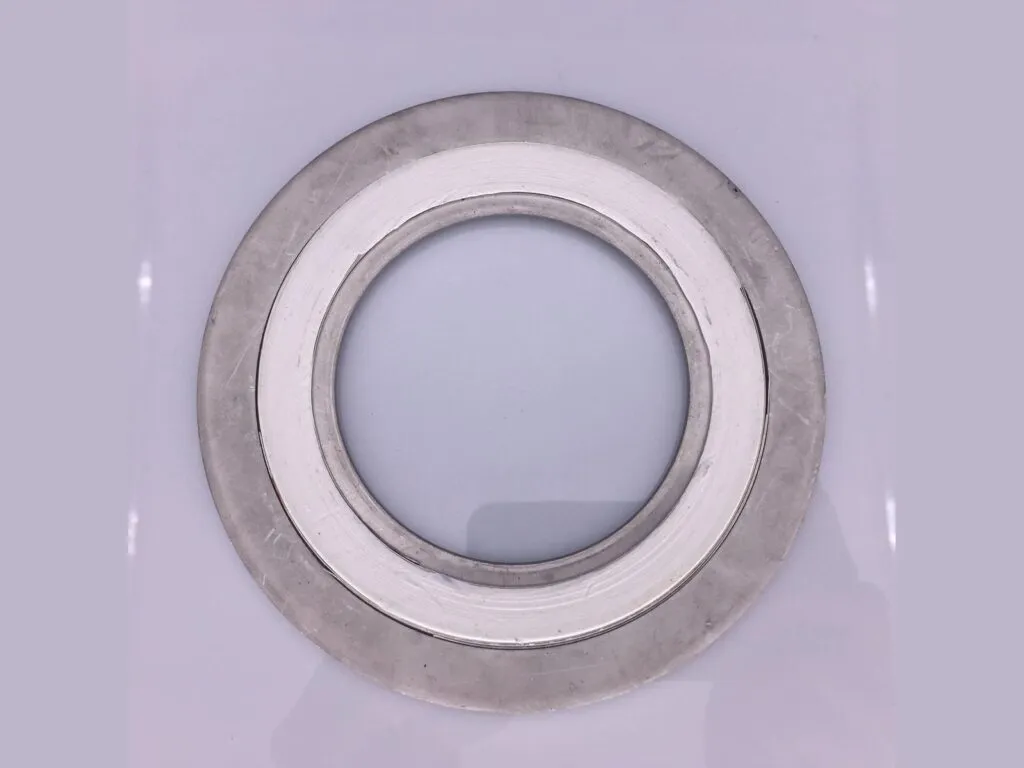

PTFE	Chất độn Maxiflex	260	CRIR	ANSI, JIS, DIN, BS	Sọc trắng
Mica	Chất độn Maxiflex	1000	CRIR	ANSI, JIS, DIN, BS	Không có mã màu
Mica/Graphite	Chất độn Maxiflex	900	CRIR	ANSI, JIS, DIN, BS	Không có mã màu
Garlock Flexseal (graphite)	Garlock	454 (min -195)	Vòng trong + sợi quấn 304/304L hoặc 316L	ASME B16.5 Class 150/300/400/600	Cỡ ống 1/2 đến 1 1/2 inch; Fire Safe
Garlock Flexseal (THERMa-PUR)	Garlock	1093 (min -195)	Graphite hoặc THERMa-PUR	ASME B16.5 Class 150-600	Fire Safe, DFARS
Garlock Flexseal (graphite hoặc PTFE)	Garlock	454 (min -195)	Chất độn graphite hoặc PTFE	ASME B16.5 Class 150-600	Vòng ngoài 304, 316L hoặc thép carbon

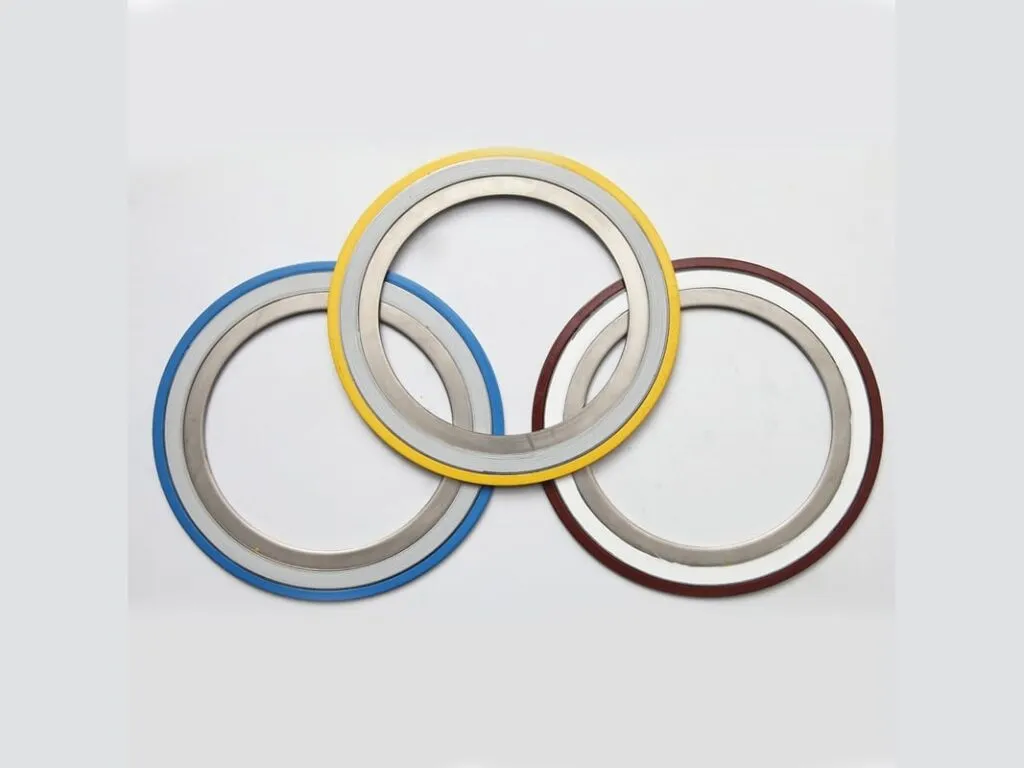

Mã màu theo ASME B16.20: vàng 304, xanh lá 316L, bạc thép carbon, sọc trắng PTFE. Nhiệt độ graphite tùy hãng và lô (có bảng ghi 450°C), nên đối chiếu catalog hãng khi chốt mác.

Báo giá gioăng xoắn kim loại

Giá phụ thuộc kim loại quấn, chất độn, cỡ DN, Class, số lượng và yêu cầu CO, CQ. Gửi cỡ ống, Class, môi chất, nhiệt độ qua Zalo, kho báo giá theo từng mã.

Cắt gioăng xoắn kim loại bằng máy CNC theo bản vẽ

Kho chế tạo theo ASME B16.20, EN 1514-2 và kích thước riêng cho bộ trao đổi nhiệt, bình áp. Gửi bản vẽ hoặc ghi cỡ ống, Class, môi chất, nhiệt độ, áp suất.

Cách chọn gioăng xoắn theo nhiệt độ, môi chất và mặt bích

• Chọn dải kim loại theo nhiệt: 304 tới 650°C, 316L tới 800°C, Inconel tới 1000°C.
• Chọn chất độn theo môi chất: graphite 500°C, PTFE 260°C cho hoá chất, mica trên 800°C.
• Mặt bích phẳng hoặc mặt nhô dùng CRIR; mặt đực-cái dùng RIR hoặc R.
• Vòng trong bắt buộc ở mặt bích đực-cái, chân không và chu kỳ nhiệt.
• Mặt bích hẹp hoặc tải bu lông thấp thì cân nhắc kammprofile.

Lỗi thường gặp ở gioăng xoắn kim loại và cách xử lý

Bốn lỗi dưới đây gặp nhiều nhất khi lắp gioăng xoắn trên mặt bích hơi và hoá chất.

Hiện tượng	Nguyên nhân	Cách xử lý
Dải xoắn bị bung hoặc ép lệch	Thiếu vòng định tâm hoặc siết quá tay	Dùng kiểu CRIR, siết theo mô-men, không vượt 172 bar (Garlock)
Chất độn bị hút vào lòng ống ở chân không	Thiếu vòng trong	Dùng vòng trong (kiểu RIR hoặc CRIR)
Dải kim loại ăn mòn rỗ ở mối nối	Môi chất chứa clorua với dải 304	Đổi sang 316L, Duplex hoặc Hastelloy tuỳ môi chất
Rò rỉ sau chu kỳ nhiệt	Tải bu lông giảm khi nhiệt thay đổi	Dùng HTX hoặc kammprofile, siết lại sau chu kỳ nhiệt đầu

Số liệu trên trang theo catalogue và datasheet của Klinger, Garlock; tiêu chuẩn tham chiếu: ASME B31.3, ASME B16.20, ASME B16.5.
