Gioăng bọc kim loại và gioăng sóng CMG, vỏ inox, đồng, tới Ø 4.000 mm

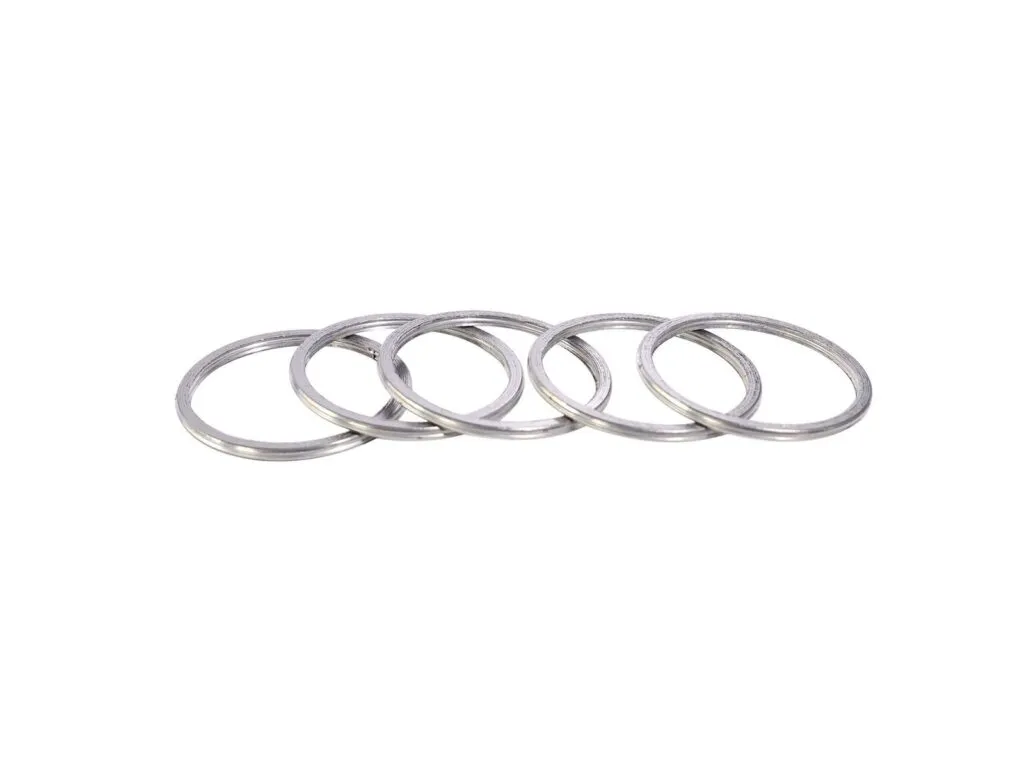

Gioăng bọc kim loại (gioăng jacketed, metal jacketed gasket) gồm lõi mềm graphite, ceramic, mica hoặc PTFE ôm trong vỏ kim loại mỏng như inox 304, 316, 321, đồng, nhôm. Đường kính ngoài tới 4.000 mm, dày 2 đến 12 mm, dùng cho bộ trao đổi nhiệt và nồi hơi tới class 900.

Gioăng bọc kim loại là gì, khác gioăng xoắn và Kammprofile thế nào

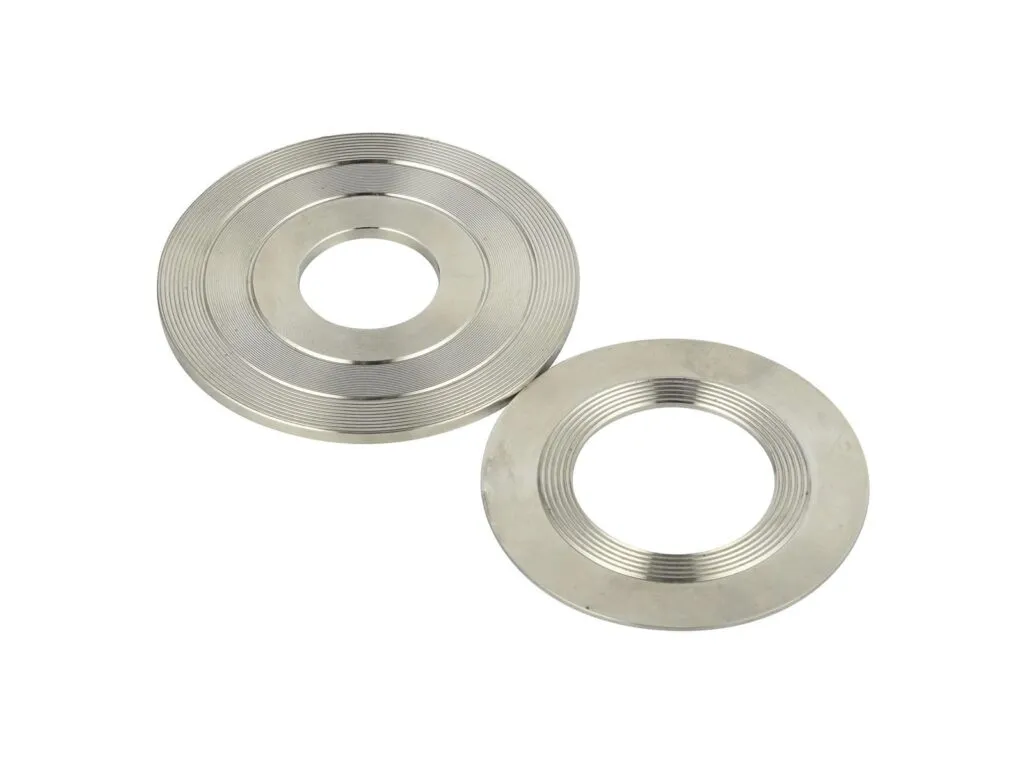

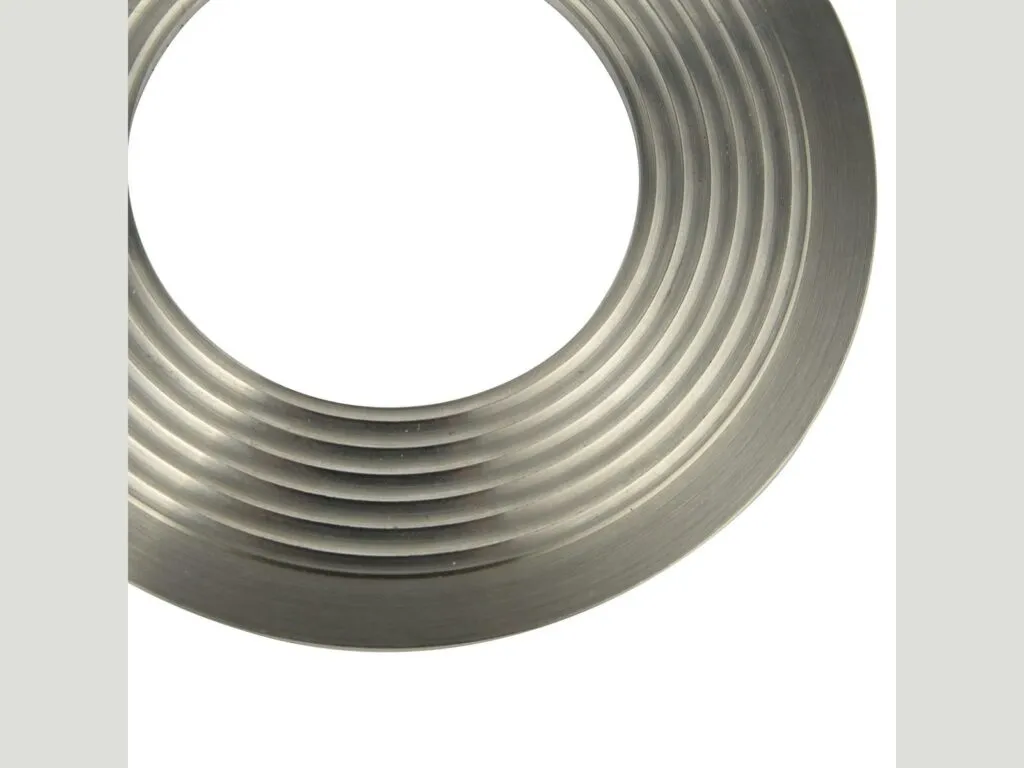

Gioăng bọc kim loại có vỏ mỏng bọc lõi mềm nên độ đàn hồi thấp hơn gioăng xoắn kim loại và gioăng kammprofile, hai loại hay bị nhầm. Nhánh gân sóng (corrugated metal gasket, CMG) dùng lõi kim loại có gân, phủ graphite, PTFE hoặc THERMa-PUR. Cả hai nhóm thuộc gioăng kim loại làm kín mặt bích, kho nhập hàng Klinger, Garlock.

Các loại gioăng bọc kim loại theo kiểu vỏ và lõi

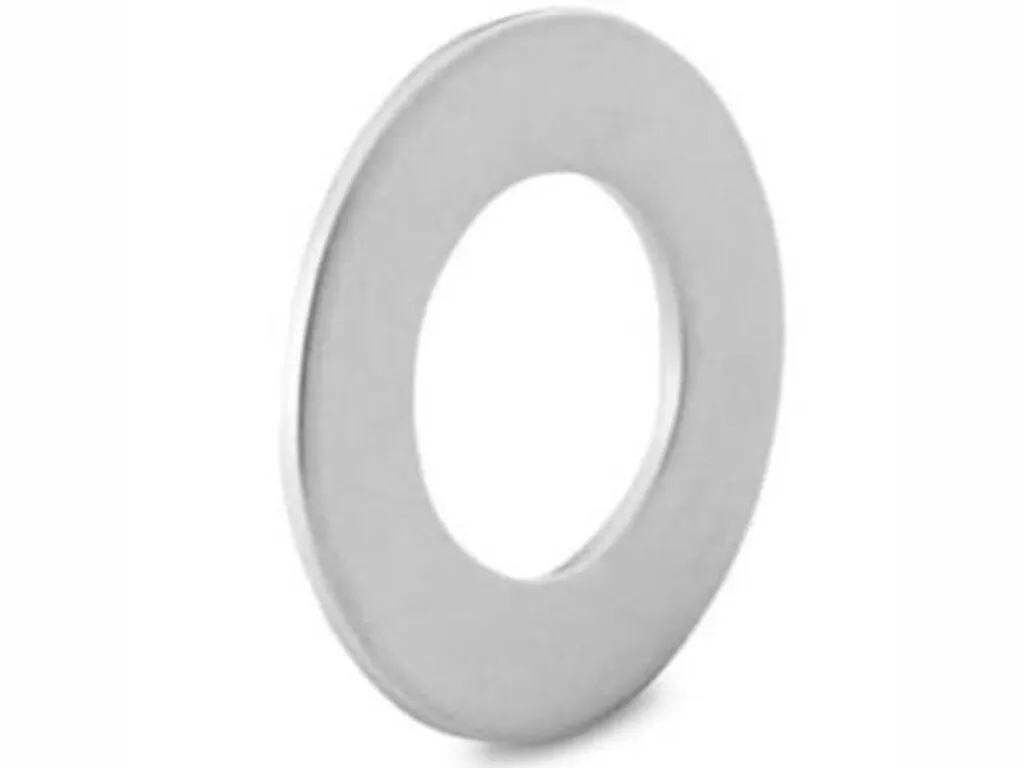

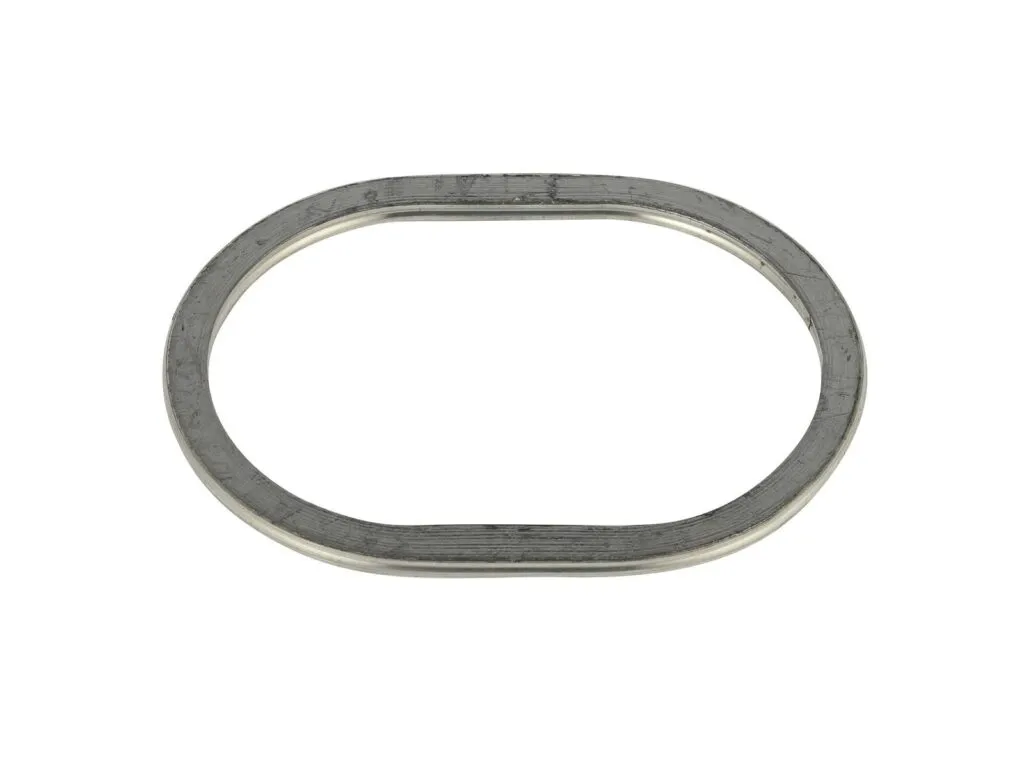

• Bọc đơn, kiểu 101, 102, 103: 101 chỉ bọc một mặt; 102 bọc kín một lớp vỏ, mặt bích hẹp từ 6,4 mm, dày 3,2 mm; 103 hở đường kính ngoài, dùng cho nắp van, chân không.
• Bọc kép, kiểu 100, 105, 627: 100 bọc hai mặt cho bộ trao đổi nhiệt tới class 900; 105 vỏ gợn sóng, nén phục hồi tốt hơn kiểu 100; 627 hai lớp vỏ bọc ngược.
• Kiểu Pháp, kiểu 631: rộng từ 6,4 mm, dày 3,2 mm, cho phớt chân không và nắp van áp thấp.
• Gân sóng bọc graphite: Klinger Maxigraph 104G lõi inox 316 phủ graphite, 450°C, 100 bar, dày 2,5 mm.
• Garlock CMG: lõi inox 304/304L hoặc 316L gân sóng, phủ APX-2 graphite, PTFE hoặc THERMa-PUR; class 150 và 300.
• Garlock CMG XC: rãnh gân, tẩm GYLON và THERMa-PUR, đạt thử cháy API 6FB, không chứa graphite.

Thông số kỹ thuật gioăng bọc kim loại

Đường kính ngoài tới 4.000 mm, dày 2 đến 12 mm; nhóm gân sóng chịu −195°C đến 454°C, riêng phủ THERMa-PUR tới 760°C.

Thông số	Giá trị
Vật liệu vỏ	Soft iron, thép mềm, inox 304, 316, 316L, 321, 410; Monel, Inconel, Incoloy; đồng, đồng thau, nhôm, titan, niken
Vật liệu lõi mềm	Ceramic, graphite, mica, PTFE
Đường kính ngoài	Tới 4.000 mm
Độ dày	2 đến 12 mm; kiểu 102 dày danh nghĩa 3,2 mm
Chiều rộng tối thiểu kiểu 102 và 631	6,4 mm
Garlock CMG: lõi và cỡ	Inox 304/304L hoặc 316L; cỡ ống 1/2 đến 1 1/2 inch; ASME B16.5 class 150/300, MSS SP-44 class 150/300; OD 85,73 mm; ID 48,41 mm
Garlock CMG phủ APX-2 hoặc graphite	Dày 0,063 đến 0,125 inch; −195 đến 454°C
Garlock CMG phủ THERMa-PUR	Dày 0,063 đến 0,125 inch; −195 đến 760°C (1400°F)
Garlock CMG phủ PTFE hoặc GYLON	Dày 0,125 inch; −195 đến 260°C
Garlock CMG phủ ePTFE + APX-2	Dày 0,125 inch; −195 đến 454°C
CMG lõi gân sóng không mác hãng	−195 đến 760°C; chất độn graphite, ePTFE, THERMa-PUR, GYLON; SS316L dày 3,0 / 4,0 / 5,0 mm hoặc 304/304L, 316L dày 3,2 / 4,5 mm
Klinger Maxigraph 104G	316/graphite; 450°C; 100 bar; dày 2,5 mm; mặt bích cần độ nhám 3,2 đến 6,3 µm
Garlock CMG XC	Đạt thử cháy API 6FB; rãnh gân; tẩm GYLON và THERMa-PUR
Mặt bích	ANSI, JIS, DIN, BS; ASME B16.5 class 150 và 300, MSS SP-44

Mức 760°C chỉ áp dụng cho lớp phủ THERMa-PUR; phủ graphite dừng ở 454°C và phủ PTFE ở 260°C.

Bảng tra kiểu 100 đến 631 và gioăng gân sóng CMG

Bảng 15 dòng, chia ba nhóm: kiểu bọc kim loại 100 đến 631, lớp phủ Garlock CMG, Klinger Maxigraph 104G; nhiệt tối đa 260 đến 760°C.

Kiểu hoặc mã	Cấu tạo	Ứng dụng	Nhiệt tối đa (°C)	Cỡ hoặc dày	Nguồn
Kiểu 101	Chỉ một mặt bọc vỏ kim loại	Mặt bích hẹp tròn và không tròn	theo vật liệu	2-12 mm	Metal Jacketed Gaskets
Kiểu 102	Bọc kín một lớp vỏ	Lò hơi, bơm, máy nén, động cơ; mặt bích hẹp từ 6,4 mm	cao	3,2 mm	Metal Jacketed Gaskets
Kiểu 103	Vỏ hở đường kính ngoài	Nắp van, mặt bích kính, chân không	theo vật liệu	2-12 mm	Metal Jacketed Gaskets
Kiểu 100	Hai mặt bọc vỏ	Bộ trao đổi nhiệt, nồi hơi; tới class 900	cao	2-12 mm	Metal Jacketed Gaskets
Kiểu 105	Vỏ gợn sóng	Nén phục hồi tốt hơn kiểu 100	theo vật liệu	2-12 mm	Metal Jacketed Gaskets
Kiểu 627	Hai lớp vỏ bọc ngược	Dễ xử lý, chịu áp	theo vật liệu	2-12 mm	Metal Jacketed Gaskets
Kiểu 631 (kiểu Pháp)	Rộng từ 6,4 mm, dày 3,2 mm	Phớt chân không, phớt nắp van áp thấp	theo vật liệu	3,2 mm	Metal Jacketed Gaskets
Garlock CMG phủ APX-2 / graphite	Lõi 304/304L, 316L gân sóng	Mặt bích 1/2 đến 1 1/2 inch, class 150 đến 300	454	0,063-0,125 inch	Garlock CMG
Garlock CMG phủ PTFE	Lõi gân sóng + PTFE	Hoá chất	260	0,125 inch	Garlock CMG
Garlock CMG phủ ePTFE + APX-2	Lõi + ePTFE + graphite	Hoá chất, nhiệt vừa	454	0,125 inch	Garlock CMG
Garlock CMG phủ THERMa-PUR	Lõi + THERMa-PUR	Nhiệt cao	760	0,063-0,125 inch	Garlock CMG
Garlock CMG phủ THERMa-PUR + GYLON	Lõi + hai lớp phủ	Chống cháy, hoá chất	theo lớp phủ	0,125 inch	Garlock CMG
Garlock CMG XC	Rãnh gân, tẩm GYLON và THERMa-PUR	Chống cháy API 6FB, không graphite	theo lớp phủ	theo bảng hãng	CMG XC
CMG lõi gân sóng không mác hãng	Lõi SS316L gân sóng + graphite, ePTFE, THERMa-PUR, GYLON	Mặt bích hẹp tải thấp	760	3,0 / 4,0 / 5,0 mm	Corrugated metal gaskets
Klinger Maxigraph 104G	316 gân sóng + graphite	Bồn hoá chất, ống khí nóng	450	2,5 mm; 100 bar	Corrugated Graphite

Ô nhiệt ghi "theo vật liệu" hoặc "theo lớp phủ" nghĩa là giới hạn phụ thuộc vỏ và lõi đã chọn, xác định khi đặt hàng.

Báo giá gioăng bọc kim loại

Giá gioăng bọc kim loại phụ thuộc kiểu 100 đến 631, vật liệu vỏ, lõi mềm, đường kính ngoài, độ dày, số lượng và yêu cầu CO/CQ. Gửi bản vẽ hoặc ảnh mẫu qua Zalo kèm môi chất, nhiệt độ, áp suất để kho báo giá.

Cắt gioăng bọc kim loại bằng máy CNC theo bản vẽ

Kho chế tạo gioăng bọc kim loại theo bản vẽ, theo mặt bích ANSI, JIS, DIN, BS; vỏ và lõi chọn tuỳ môi chất. Người đặt ghi OD, ID, độ dày, môi chất, nhiệt độ, áp suất, hoặc gửi mẫu cũ qua Zalo.

Cách chọn gioăng bọc kim loại theo nhiệt độ, môi chất và class mặt bích

• Vỏ theo môi chất: inox 316L cho hoá chất; đồng hoặc nhôm cho nhiệt thấp.
• Lõi theo nhiệt: PTFE tới 260°C, graphite 450 đến 454°C, THERMa-PUR tới 760°C.
• Mặt bích hẹp từ 6,4 mm: kiểu 102 hoặc 631.
• Class tới 900: kiểu 100.
• Cần chống cháy hoặc không graphite: Garlock CMG XC.
• Độ nhám mặt bích 3,2 đến 6,3 µm: yêu cầu của Klinger Maxigraph 104G.

Lỗi thường gặp ở gioăng jacketed và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Vỏ kim loại nứt ở mối hàn	Chu kỳ nhiệt mạnh hoặc siết quá	Đổi sang Kammprofile hoặc CMG; siết theo mô-men
Rò rỉ do mặt bích nhám	Độ nhám vượt 3,2 đến 6,3 µm	Làm lại mặt bích hoặc phủ mềm
Lõi graphite bị cháy	Dùng trên 450-454°C trong không khí	Đổi sang THERMa-PUR hoặc mica

Số liệu trên trang theo catalogue và datasheet của Klinger, Garlock; tiêu chuẩn tham chiếu: ASME B16.5.
