Băng PTFE giãn nở làm kín mặt bích, chịu -240 đến +260 °C

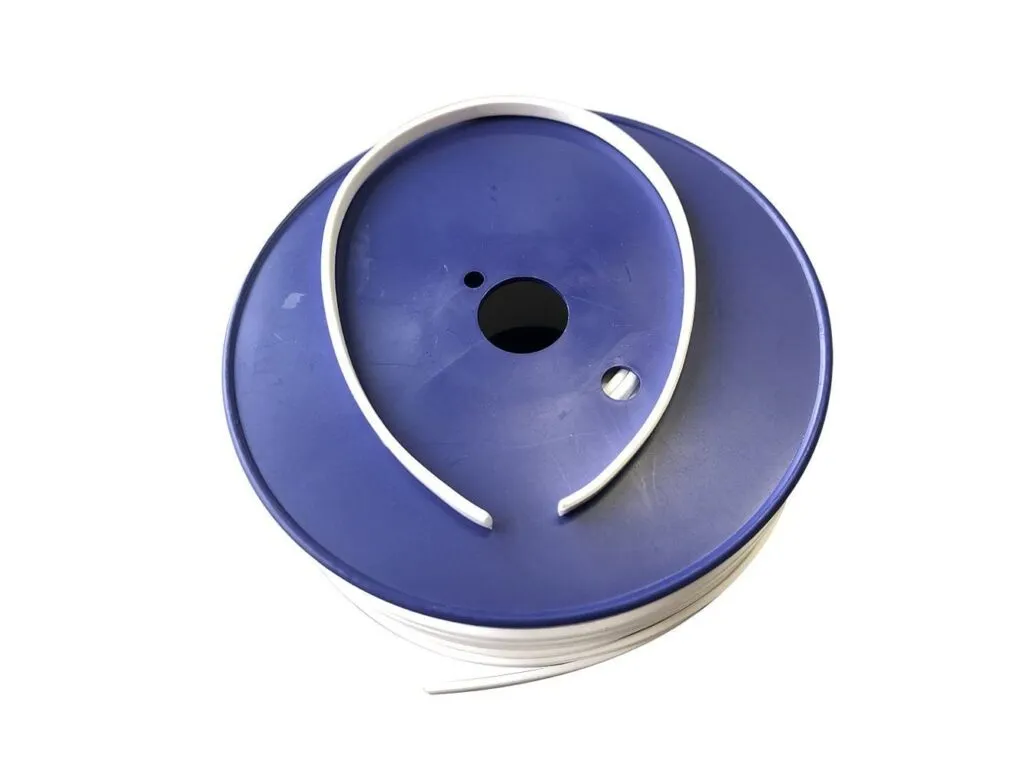

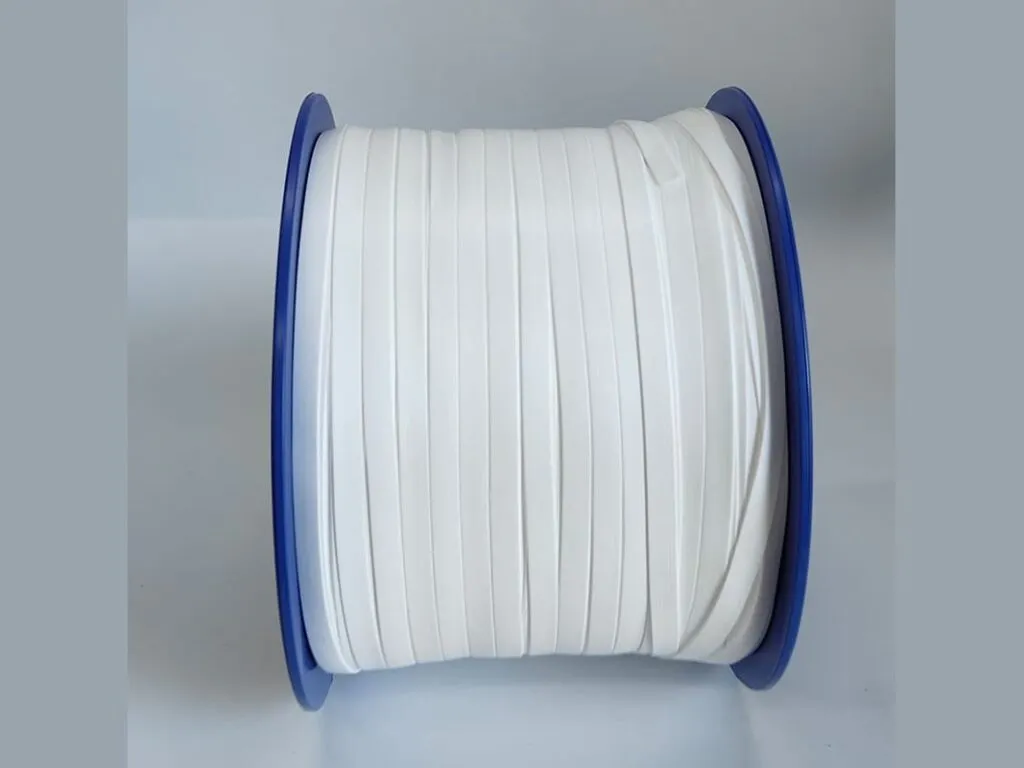

Băng PTFE giãn nở (băng ePTFE, băng keo non làm kín mặt bích) là băng 100% PTFE kéo giãn thành cấu trúc xốp, mềm, dán vào mặt bích bằng lớp keo mặt sau, dùng từ -240 đến +260 °C. Một cuộn thay được gioăng cắt sẵn cho mặt bích lớn hoặc méo.

Băng PTFE giãn nở là gì, khác băng tan quấn ren và gioăng PTFE đặc thế nào

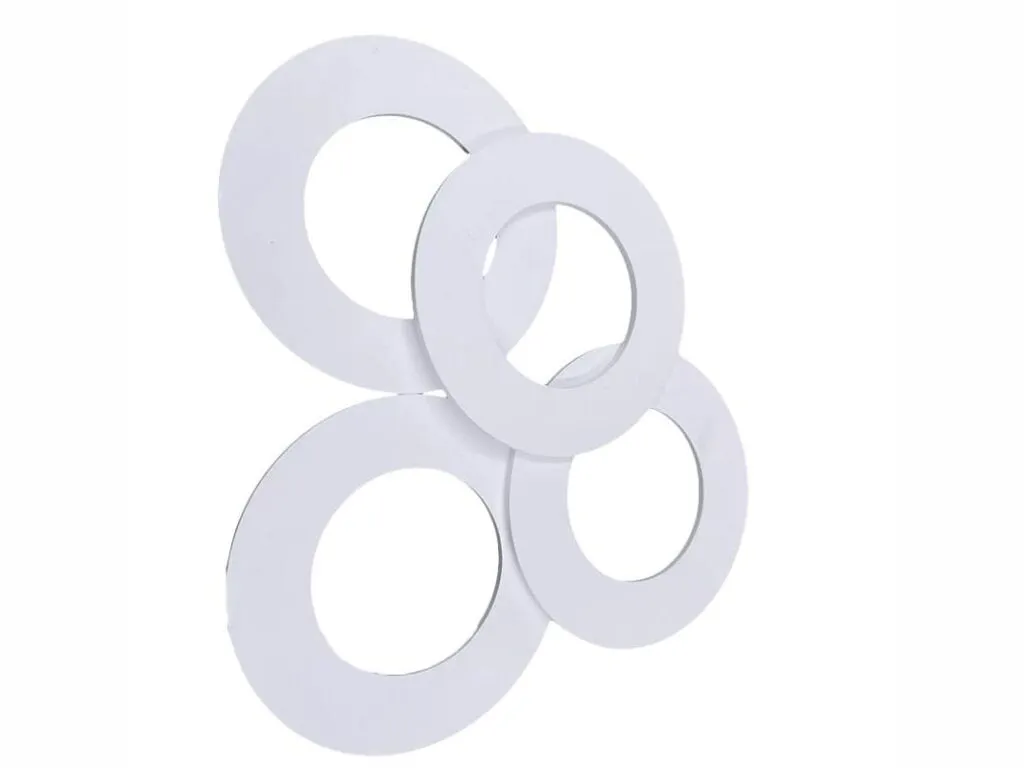

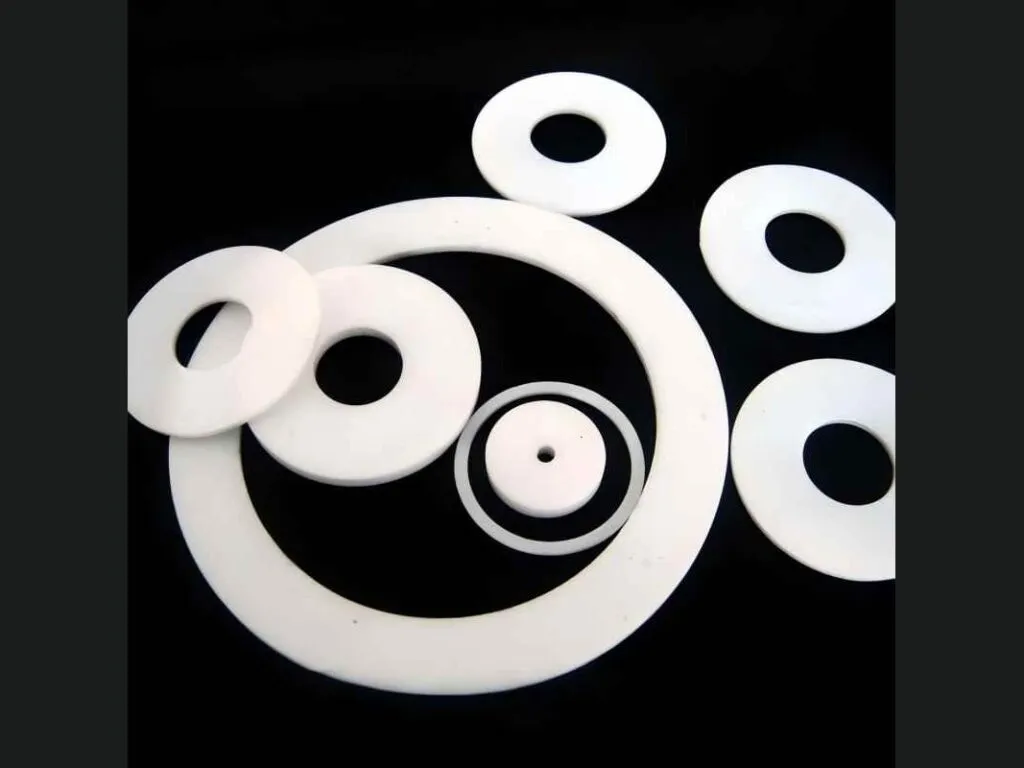

Băng PTFE giãn nở có khối lượng riêng 0,5 đến 0,8 g/cm³, độ cứng 30 đến 70 Shore A nên nén kín được các mặt bích không phẳng. Băng tan PTFE quấn ren (50 x 0,2 mm) là sản phẩm khác. Hàng này cũng không phải gioăng PTFE nguyên chất cắt từ tấm đặc, hay gioăng Gylon dạng tấm.

Các loại băng PTFE giãn nở theo cỡ, keo và hãng

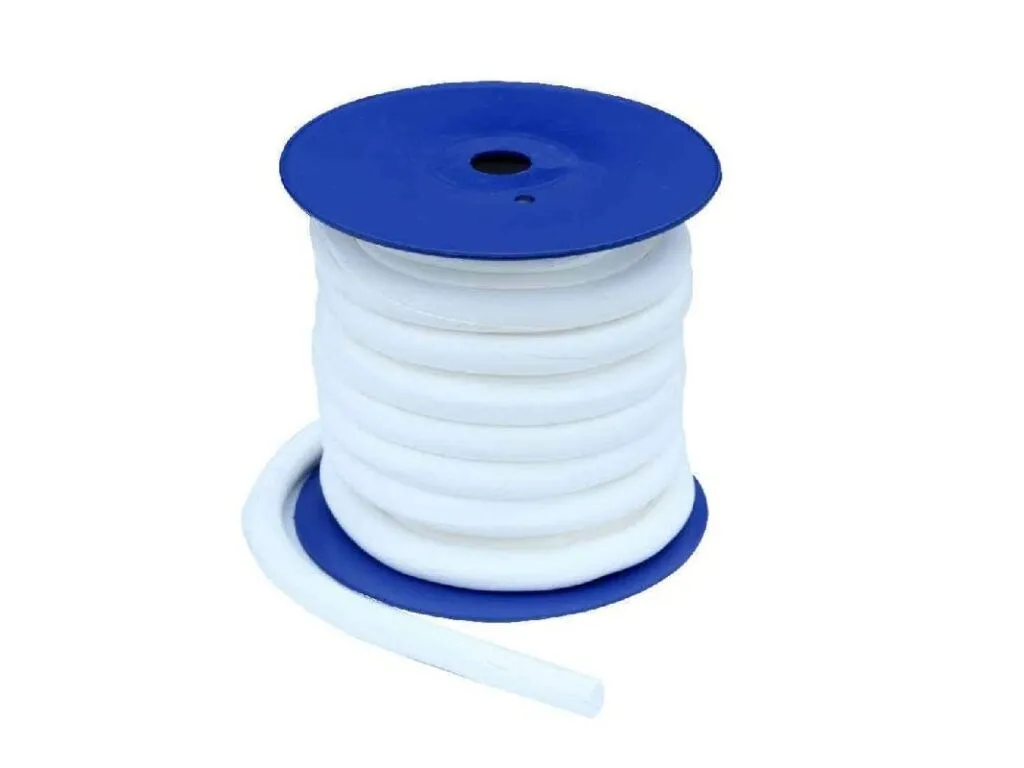

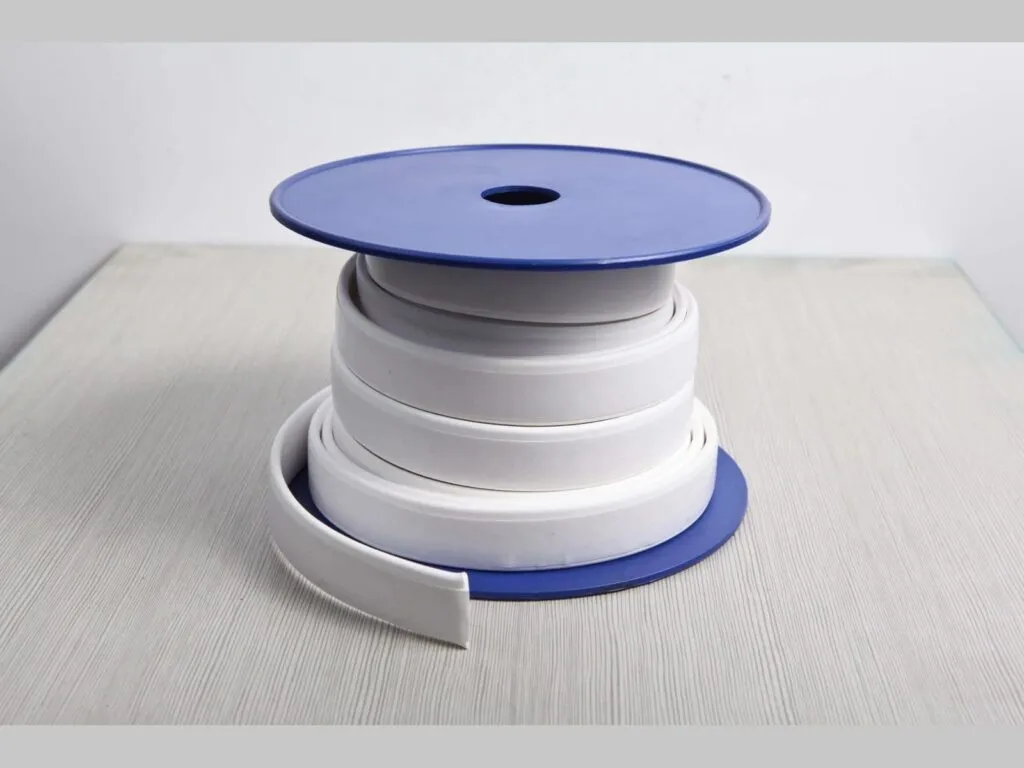

• Băng ePTFE có keo 3M mặt sau: dạng kho nhập, cỡ 10 x 3 và 20 x 5 mm (cuộn 5 kg), 25 x 5 và 30 x 5 mm (cuộn 10 kg).

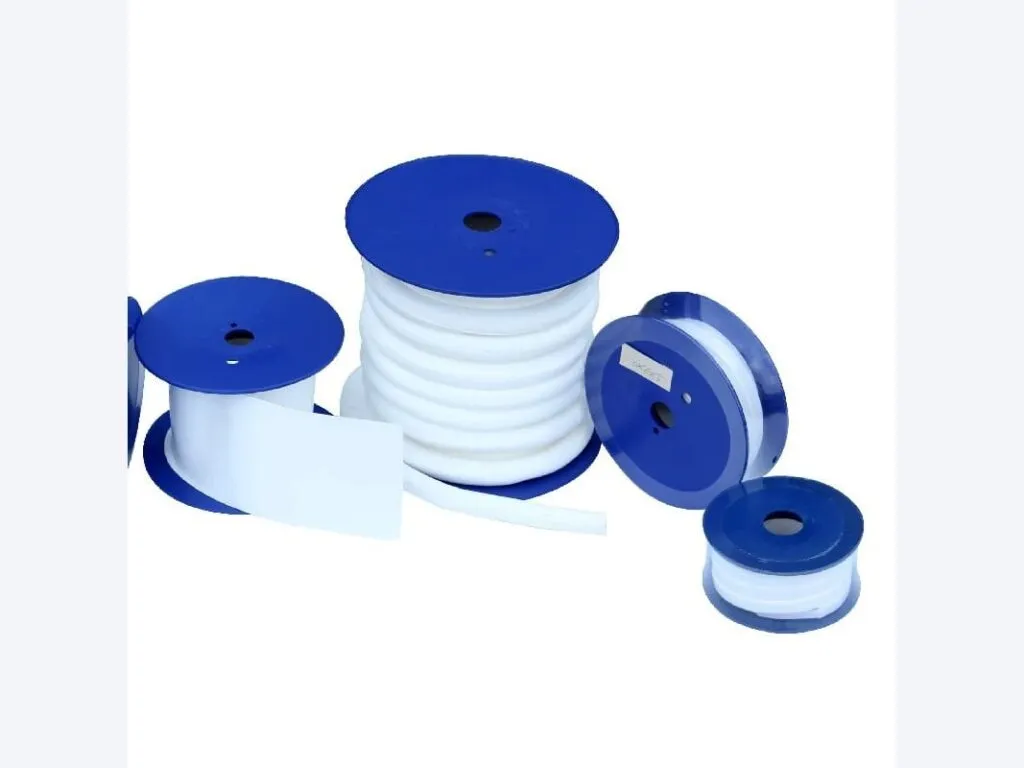

• Băng ePTFE khổ liệt kê rộng x dày: 52 cỡ từ 1,5 x 3 mm đến 100 x 1 mm, làm kín mặt bích tròn, vuông, hình dạng bất kỳ.
• Klinger Sealex: ePTFE 100% có băng dính áp lực, 260 °C, 140 kg/cm², hãng ghi đạt FDA.
• Garlock Gylon 3535: băng PTFE nguyên chất có keo, rộng 3,175 đến 25,4 mm, dày 1,5 đến 9,9 mm.

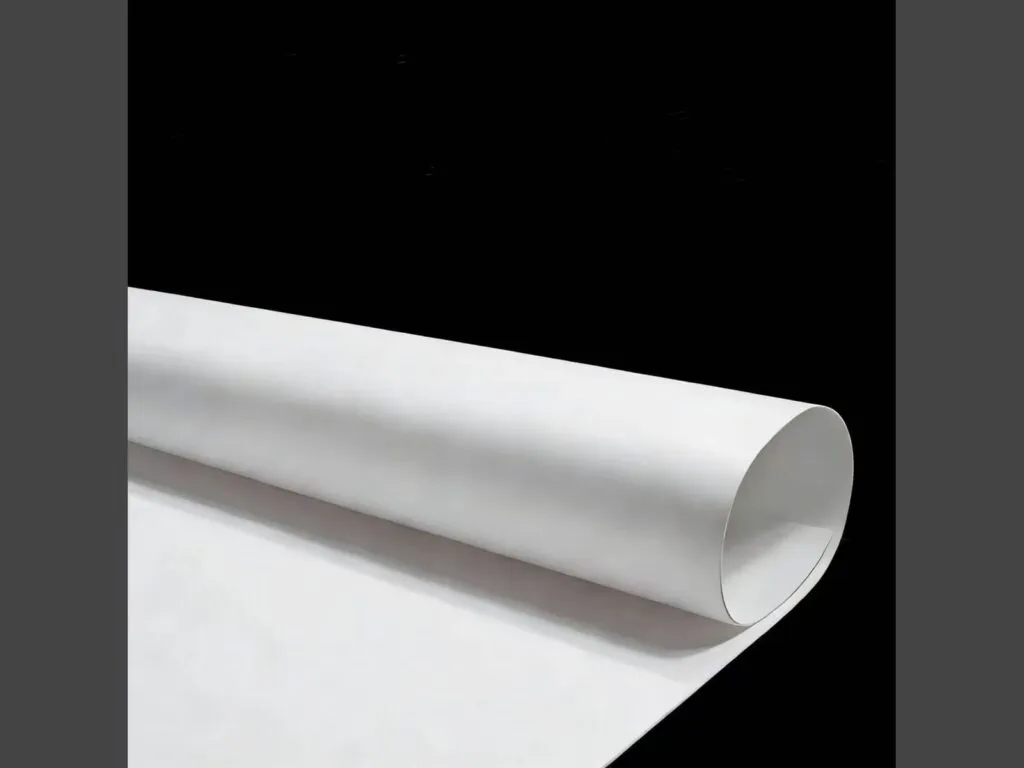

• Tấm ePTFE: dạng tấm mềm; Klinger Soft-Chem nén 50 đến 60%.

Thông số kỹ thuật băng PTFE giãn nở

Băng ePTFE chịu -240 đến +260 °C, khí 1,6 MPa và chất lỏng 6,4 MPa, dùng được ở pH 0 đến 14.

Thông số	Giá trị
Khối lượng riêng	0,5 đến 0,8 g/cm³
Độ bền kéo	≥ 8,0 MPa
Độ cứng	30 đến 70 Shore A
Rão (creep relaxation)	≤ 40%
Nhiệt độ	-240 đến +260 °C
Áp suất	Khí 1,6 MPa; chất lỏng 6,4 MPa
Phạm vi pH	0 đến 14
Áp suất ép tối thiểu	8 đến 20 MPa (cho dày 3 đến 25 mm)
Độ ẩm	≤ 0,01%
Điểm nóng chảy	327 °C
Độ bay hơi	≤ 1,0%
Đóng cuộn bản 3 mm	10 x 3 mm: cuộn 5 kg, keo 3M mặt sau
Đóng cuộn bản 5 mm	20 x 5 mm: cuộn 5 kg; 25 x 5 và 30 x 5 mm: cuộn 10 kg; keo 3M mặt sau
Klinger Soft-Chem (tấm ePTFE)	Phục hồi 13 đến 17%; 0,9 g/cm³; rò < 0,1 ml/phút (DIN 3535/6); 260 °C

Bảng tra cỡ băng PTFE giãn nở rộng x dày

Bảng 18 dòng, chia hai nhóm: 4 cỡ có sẵn keo 3M ở kho và 14 cỡ phổ biến trong danh sách 52 cỡ; cỡ viết rộng x dày, tính bằng mm.

Cỡ (rộng x dày)	Rộng (mm)	Dày (mm)	Nhóm
10 x 3	10	3	Có sẵn keo 3M, cuộn 5 kg
20 x 5	20	5	Có sẵn keo 3M, cuộn 5 kg
25 x 5	25	5	Có sẵn keo 3M, cuộn 10 kg
30 x 5	30	5	Có sẵn keo 3M, cuộn 10 kg
3 x 1,5	3	1,5	Cỡ phổ biến
5 x 2	5	2	Cỡ phổ biến
6 x 3	6	3	Cỡ phổ biến
8 x 3	8	3	Cỡ phổ biến
10 x 4	10	4	Cỡ phổ biến
12 x 5	12	5	Cỡ phổ biến
15 x 3	15	3	Cỡ phổ biến
16 x 5	16	5	Cỡ phổ biến
20 x 3	20	3	Cỡ phổ biến
25 x 8	25	8	Cỡ phổ biến
30 x 3	30	3	Cỡ phổ biến
40 x 5	40	5	Cỡ phổ biến
50 x 6	50	6	Cỡ phổ biến
100 x 1	100	1	Cỡ phổ biến

Chọn bề rộng bằng một phần ba đến một nửa bề rộng mặt bích làm kín; dày 3 mm cho khe nhỏ, dày 5 mm cho khe lớn hoặc mặt bích méo.

Bảng giá băng PTFE giãn nở

Giá tham khảo, chưa VAT 8%, tính theo kg cuộn; đơn số lượng lớn có giá tốt hơn.

Nhóm	Giá thấp nhất đến cao nhất (đ/kg)
Băng ePTFE có keo 3M	287.200 đến 397.700

Cắt băng PTFE giãn nở tại chỗ theo chu vi mặt bích

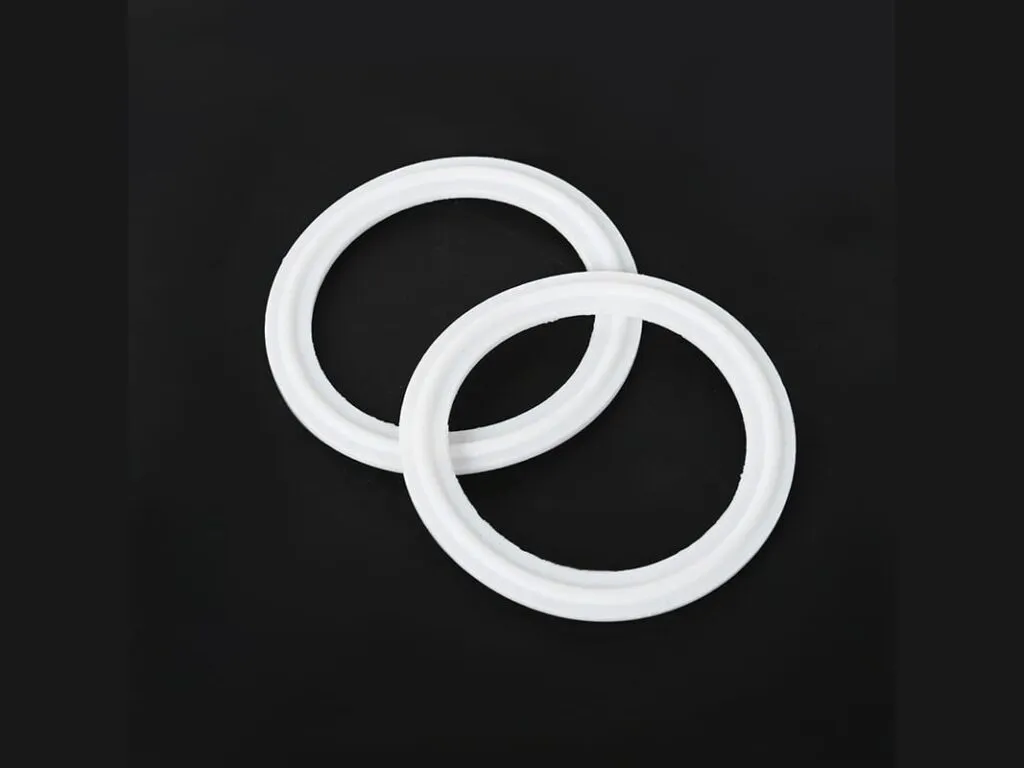

Băng không cần cắt theo bản vẽ: cắt tại chỗ theo chu vi mặt bích, chồng hoặc vát hai đầu ở góc 45° rồi ép chặt. Gửi đường kính trong, đường kính ngoài mặt bích và khe hở qua Zalo để kho chọn bề rộng, độ dày. Hàng cùng nhóm gioăng PTFE còn có gioăng teflon bọc cho mặt bích tiêu chuẩn.

Cách chọn băng PTFE giãn nở theo bề rộng, độ dày và áp suất

• Bề rộng bằng một phần ba đến một nửa bề rộng mặt bích; dày 3 mm cho khe nhỏ, 5 mm cho khe lớn hoặc méo.
• Lớp keo 3M mặt sau giúp dán định vị, tiện cho mặt bích lớn.
• Khí vượt 1,6 MPa hoặc chất lỏng vượt 6,4 MPa: chuyển sang gioăng PTFE độn.
• Nhiệt dưới 260 °C; trên mức này vật liệu mềm dần.
• Cấp thực phẩm, dược: yêu cầu giấy chứng nhận theo lô, không tự ghi "đạt FDA". Tham khảo thêm bài teflon là gì.

Lỗi thường gặp ở băng PTFE giãn nở và cách xử lý

Ba lỗi dưới đây xuất hiện nhiều nhất khi dán băng lên mặt bích, kèm cách xử lý từng lỗi.

Hiện tượng	Nguyên nhân	Cách xử lý
Băng bị ép bẹp, rò sau vài tuần	Ép quá mức hoặc dùng băng quá mỏng so với khe hở	Chọn dày 5 mm cho khe lớn; siết theo áp ép 8 đến 20 MPa
Băng không dính, tuột	Mặt bích dính dầu, bẩn	Làm sạch mặt bích; dùng băng có keo 3M
Mối nối đầu băng rò	Hai đầu băng không chồng đủ	Chồng hoặc cắt vát hai đầu ở góc 45° và ép chặt

Số liệu trên trang theo catalogue và datasheet của Klinger; tiêu chuẩn tham chiếu: DIN 3535.
