Gioăng teflon bọc (envelope) kiểu V, U, L, chịu -195 đến +250 °C

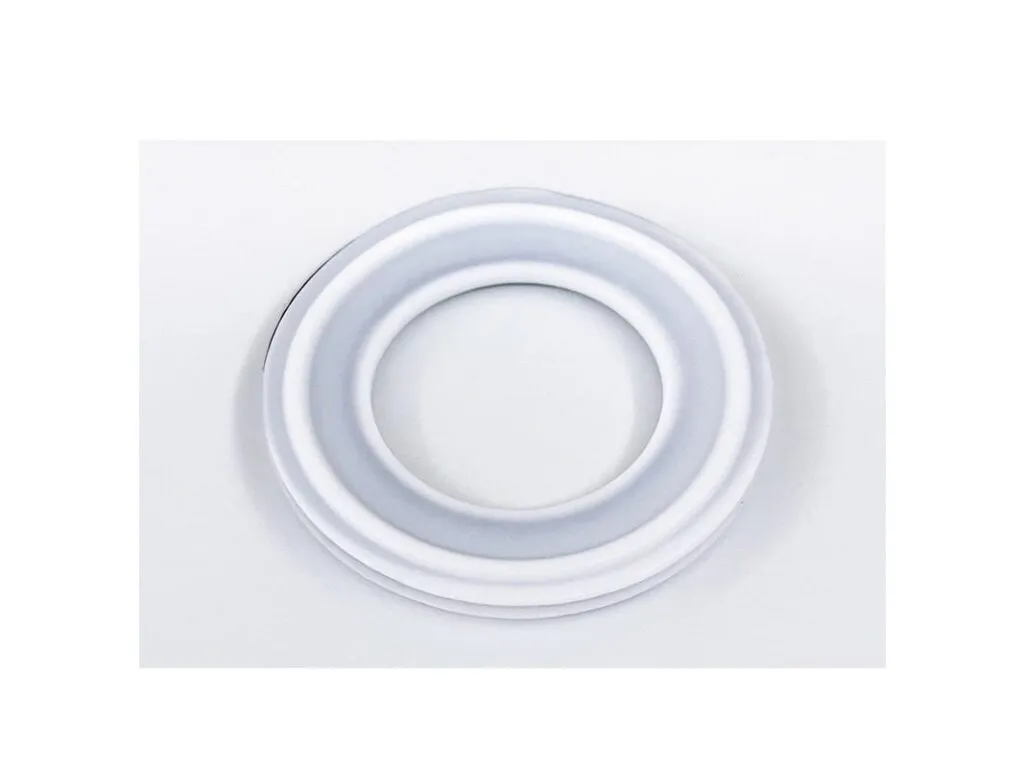

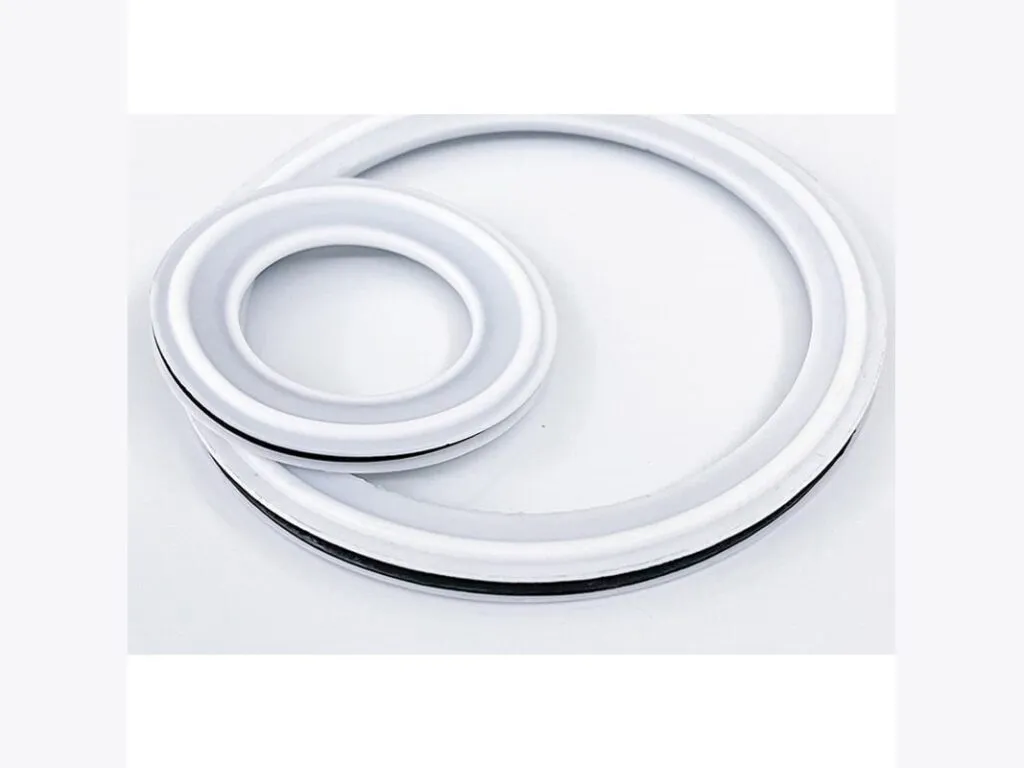

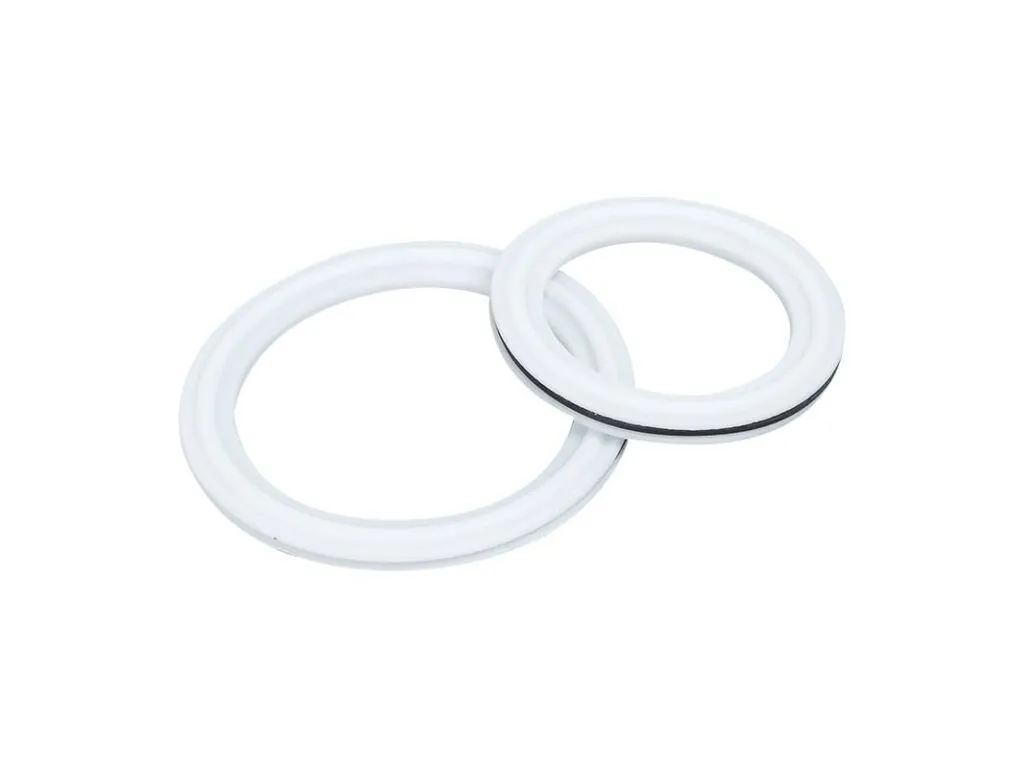

Gioăng teflon bọc (ron bọc teflon, envelope gasket) là lõi mềm bằng cao su, bìa không amiang hoặc amiang, bọc ngoài vỏ PTFE dày 0,5 mm, làm kín từ -195 đến +250 °C. Vỏ PTFE chịu axit và dung môi, lõi giữ độ đàn hồi cho mặt bích kém phẳng.

Gioăng teflon bọc là gì, khác gioăng PTFE đặc và Gylon thế nào

Gioăng teflon bọc nén được nhiều hơn và rẻ hơn gioăng PTFE nguyên chất cắt từ tấm đặc, đồng thời không bị axit hay dung môi phá như gioăng cao su thường. Hàng này cũng khác gioăng Gylon và gioăng Top-Chem, là tấm PTFE độn không có lõi bên trong. Vật liệu vỏ xem thêm bài teflon là gì.

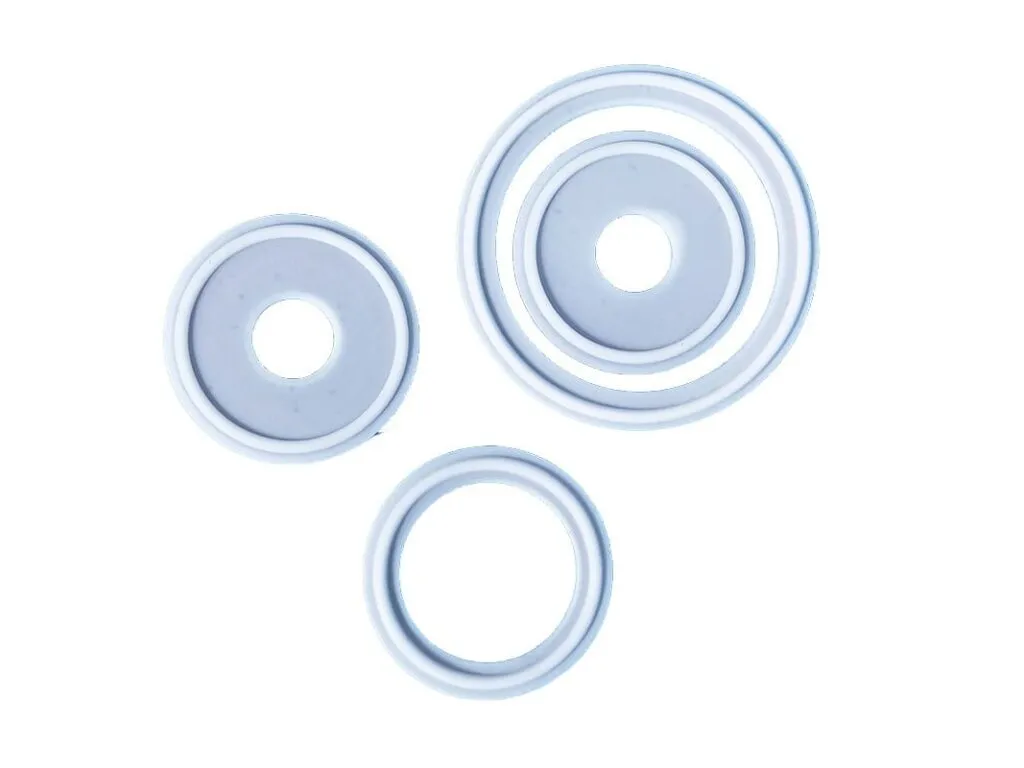

Các loại gioăng teflon bọc theo kiểu vỏ và vị trí dùng

• Kiểu V (slit type): lõi dày, bù khe hở lớn giữa hai mặt bích.
• Kiểu U (formed tape): dùng nhiều nhất, kinh tế, cho nhiệt độ và áp suất thấp.
• Kiểu L (milled): cỡ lớn, hóa chất ăn mòn mạnh và nguy hiểm.

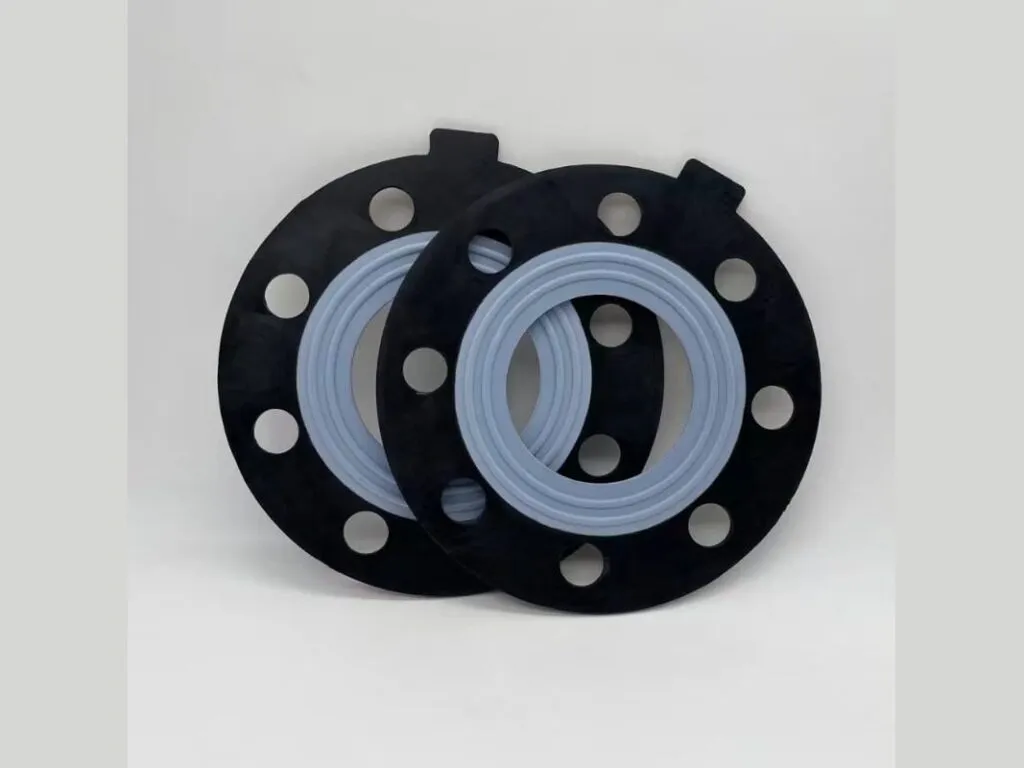

• Gioăng cao su liên kết PTFE (bonded): cao su ép lưu hóa với PTFE để tăng độ đàn hồi.
• Gioăng PTFE đế van: PTFE độn 15 đến 25% sợi thủy tinh, carbon, thép không gỉ hoặc đồng.

Thông số kỹ thuật gioăng teflon bọc và đế van PTFE

Gioăng bọc làm kín từ -195 đến +250 °C với vỏ PTFE 0,5 mm; các số còn lại thuộc loại cao su liên kết PTFE và đế van PTFE độn.

Thông số	Giá trị
Dải nhiệt gioăng bọc PTFE	-195 đến +250 °C
Độ dày vỏ PTFE	0,5 mm; lớp lõi bên trong thường dày 2 đến 4 mm
Vật liệu lõi	Amiang, không amiang hoặc cao su
Cao su liên kết PTFE: tỷ trọng	1,7 ± 0,2 g/cm³
Cao su liên kết PTFE: nén, phục hồi	Nén ≥ 20%; phục hồi ≥ 35%; giãn ứng suất ≤ 30%
Cao su liên kết PTFE: độ rò	≤ 1 x 10⁻⁴ cm³/s
Cao su liên kết PTFE: bền kéo, giãn dài, độ cứng	> 12 MPa; > 150%; 70 ± 5 Shore A
PTFE nguyên chất làm đế van	Trắng; -46 đến 204 °C; áp tối đa 69 bar (1.000 psi)
PTFE đế van độn 15 đến 25% thủy tinh	Trắng ngà; -46 đến 232 °C; áp tối đa 138 bar (2.000 psi)
PTFE chứa carbon (đế van)	Đen; -46 đến 232 °C; kín hơi tới 10 barg
PTFE gia cố thép không gỉ (đế van)	Xám; -29 đến 288 °C; thường 50% bột thép 316
PTFE chứa đồng (đế van)	Nâu tối; -240 đến 204 °C; đồng tới 60%

Bảng tra 8 loại gioăng teflon bọc và đế van PTFE

Bảng 8 dòng, chia hai nhóm: ba kiểu gioăng bọc V, U, L và năm vật liệu đế van PTFE; số lấy theo công bố của nhà sản xuất.

Loại	Cấu tạo	Màu	Nhiệt độ (°C)	Ghi chú
Envelope kiểu V	Vỏ PTFE 0,5 mm + lõi dày	Trắng	-195 đến +250	Bù khe hở lớn
Envelope kiểu U	Vỏ PTFE tạo hình + lõi	Trắng	-195 đến +250	Kinh tế, nhiệt áp thấp
Envelope kiểu L	Vỏ PTFE phay + lõi	Trắng	-195 đến +250	Cỡ lớn, hóa chất mạnh
PTFE nguyên chất (đế van)	100% PTFE	Trắng	-46 đến 204	69 bar; ma sát thấp
RPTFE (đế van)	PTFE + 15 đến 25% thủy tinh	Trắng ngà	-46 đến 232	138 bar; nhạy với chất tấn công kính
PTFE chứa carbon	PTFE + carbon	Đen	-46 đến 232	Kín hơi nước tới 10 barg
PTFE gia cố thép không gỉ	50% bột thép 316	Xám	-29 đến 288	Chịu tải lớn
PTFE chứa đồng	PTFE + đồng tới 60%	Nâu tối	-240 đến 204	Dẫn nhiệt, chống mài mòn

Báo giá gioăng teflon bọc

Giá gioăng teflon bọc phụ thuộc kiểu V, U hay L, đường kính, độ dày lõi, vật liệu lõi và số lượng. Gửi bản vẽ hoặc tiêu chuẩn mặt bích kèm môi chất, nhiệt độ qua Zalo để kho báo giá; hàng có CO, CQ theo lô và xuất hóa đơn VAT.

Đặt gioăng teflon bọc theo bản vẽ hoặc tiêu chuẩn mặt bích

Gioăng làm theo bản vẽ hoặc theo tiêu chuẩn mặt bích JIS 10K. Đo đường kính trong, đường kính ngoài, số lỗ bu lông, đọc kiểu gioăng cũ nếu còn, rồi gửi ảnh qua Zalo. Cần chọn kiểu khác của nhóm xem gioăng PTFE; hàng ghép cặp với băng PTFE giãn nở cho mặt bích méo.

Cách chọn gioăng teflon bọc theo nhiệt độ, áp suất và môi chất

• Mặt bích kém phẳng, cần nén nhiều: gioăng bọc với lõi mềm thay vì PTFE đặc.
• Nhiệt trên 250 °C hoặc áp lớn: chuyển sang PTFE độn hoặc gioăng PTFE đặc.
• Đế van: chọn chất độn theo tải, RPTFE chịu 138 bar, PTFE nguyên chất chịu 69 bar.
• HF và kiềm nóng tấn công thủy tinh nên không dùng RPTFE.
• Chọn kiểu V, U hoặc L theo cỡ gioăng và độ khắc nghiệt của môi chất.

Lỗi thường gặp ở gioăng teflon bọc và cách xử lý

Ba lỗi dưới đây gặp nhiều khi lắp gioăng teflon bọc và đế van PTFE, mỗi lỗi có cách xử lý riêng.

Hiện tượng	Nguyên nhân	Cách xử lý
Vỏ PTFE nứt ở góc	Tạo hình sai hoặc siết quá lực	Chọn kiểu L (phay) cho cỡ lớn; siết đều chéo
Rò qua mối nối vỏ	Mối nối trùng vị trí lỗ bu lông	Kiểm mối nối khi nhận hàng
Đế van mòn sớm	PTFE nguyên chất mòn nhanh hơn loại độn	Đổi sang PTFE độn thủy tinh, carbon hoặc thép

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng.
