Gioăng kammprofile SS316L 3-5 mm, Klinger Maxiprofile, Garlock 642

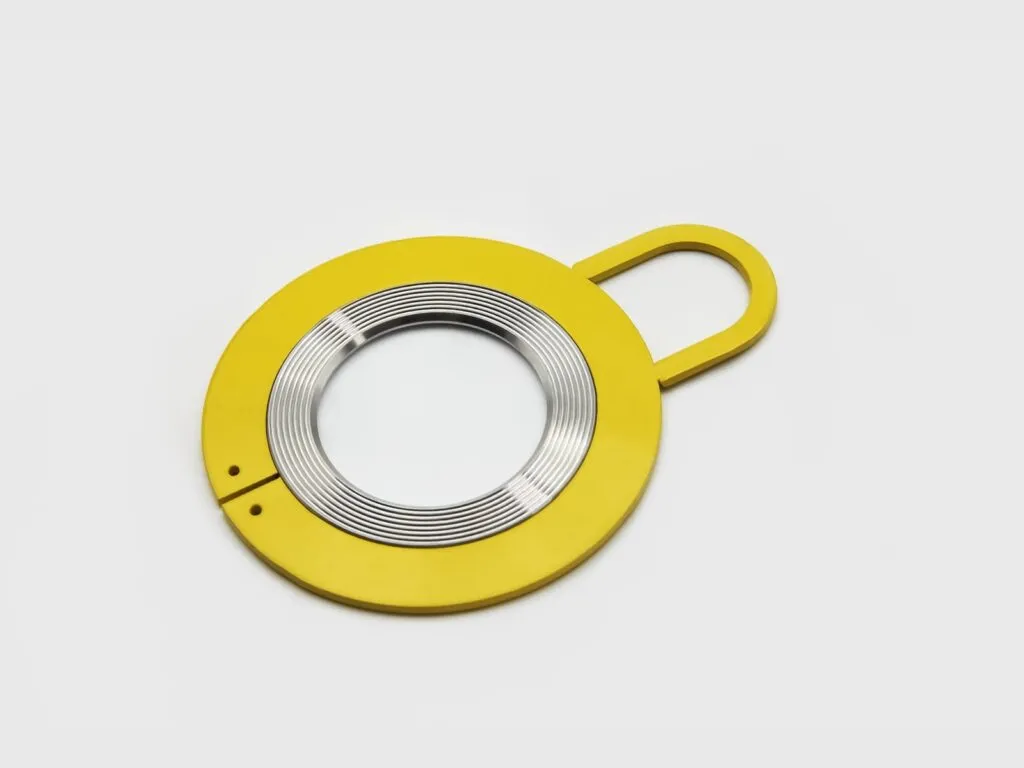

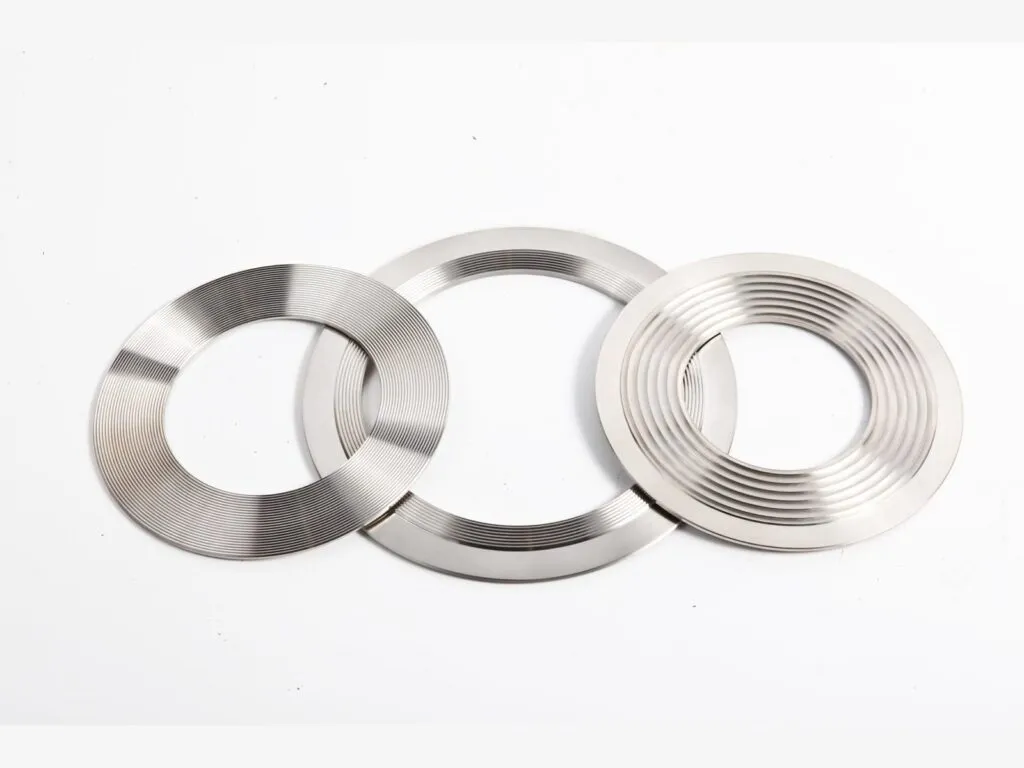

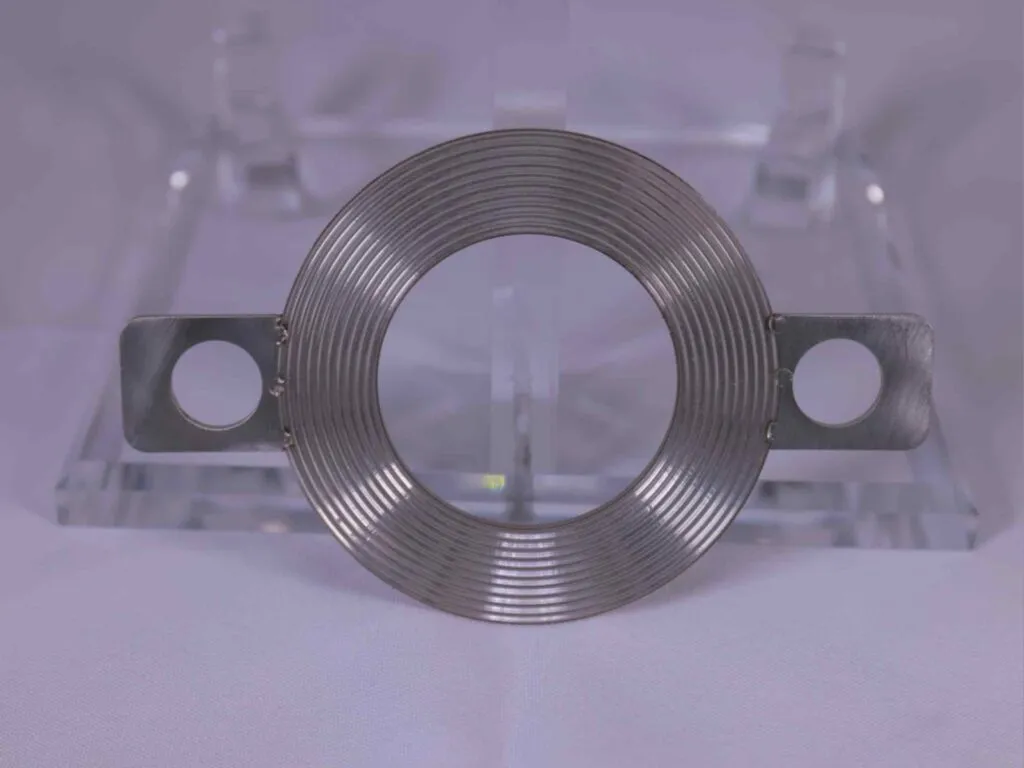

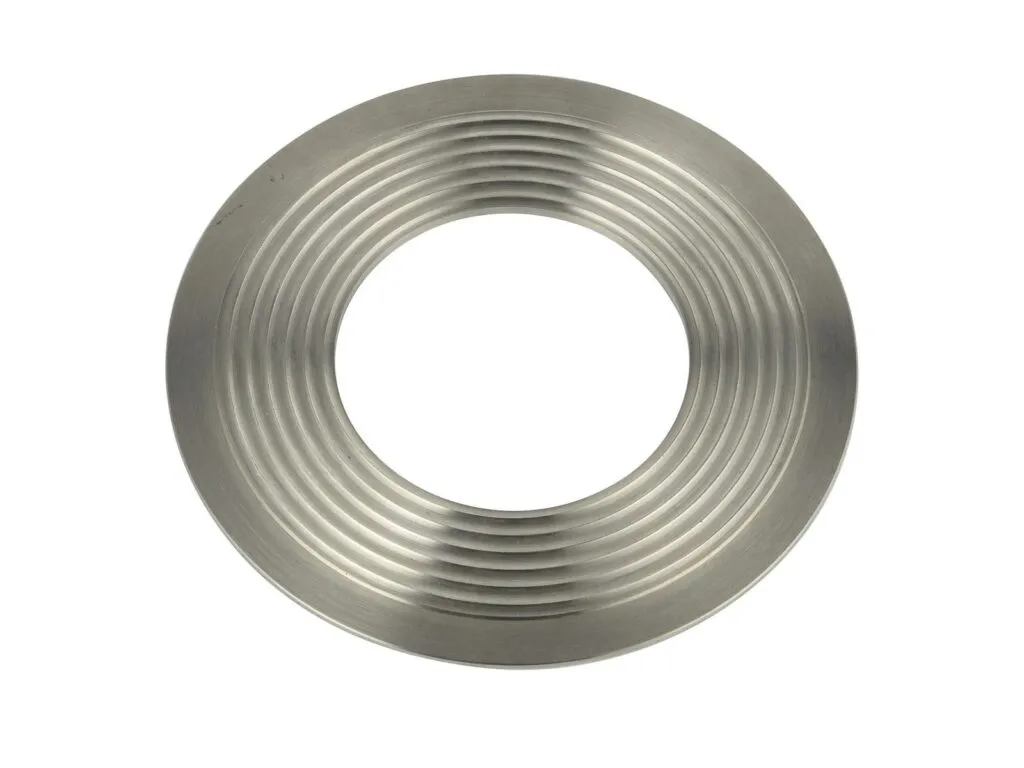

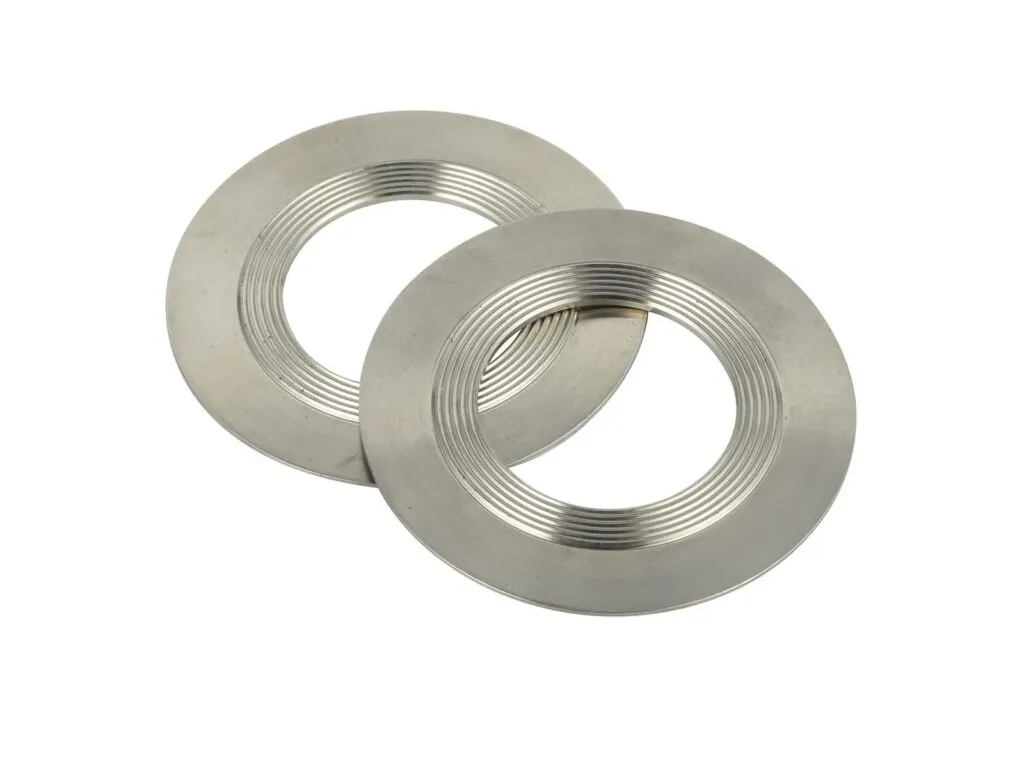

Gioăng kammprofile (còn gõ là gioăng camprofile, gioăng lõi răng cưa, Klinger Maxiprofile, Garlock 642) gồm lõi kim loại cứng, thường SS316L dày 3,0 đến 5,0 mm, gia công rãnh răng cưa hai mặt và phủ hai lớp mềm graphite, PTFE hoặc mica. Gioăng dùng cho bộ trao đổi nhiệt và bình áp, từ chân không tới Class 2500 theo Garlock.

Gioăng kammprofile là gì, khác gioăng xoắn kim loại thế nào

Lõi kim loại cứng của gioăng kammprofile chịu tải bu lông, còn lớp phủ mềm hai mặt chỉ bù độ nhám mặt bích. Vì lõi không quấn dải nên gioăng không bị ép bung như gioăng xoắn kim loại, và theo Klinger có thể tân trang lớp phủ rồi dùng lại lõi.

Loại này cũng khác gioăng bọc kim loại (vỏ kim loại mỏng ôm lõi mềm) và gioăng graphite có cốt dạng tấm. Gioăng kammprofile nằm trong nhóm gioăng kim loại, cạnh gioăng ring joint.

Các loại gioăng kammprofile theo kiểu vòng định tâm và lớp phủ

Kho phân loại theo cấu hình vòng ngoài và lớp phủ, ghi đúng mã hãng:

• Kiểu A (Garlock 642 A): lõi răng cưa toàn bộ, phủ vật liệu mềm, dùng khi vị trí lắp đã có cữ.
• Kiểu AR (Garlock 642 AR): vòng định tâm liền với lõi.
• Kiểu AR2 (Garlock 642 AR2): vòng ngoài rời, thường bằng thép carbon.
• KD20 và KD30 theo EN 1514-6: KD20 vách 1,0 mm, vòng định tâm liền cho mặt nhô; KD30 vòng định tâm nổi, khuyên dùng từ DN150.
• TG và SR theo EN 1514-1: răng cưa hai mặt cho mặt bích lưỡi-rãnh, rãnh-rãnh, đực-cái, vách 1,0 hoặc 1,5 mm.
• Lớp phủ PTFE hoặc hình học lồi: KD04, KD13, KD23, KD3 phủ PTFE; KD06, KD24, KD34 là hình học lồi.

Thông số kỹ thuật gioăng kammprofile

Nhiệt tối đa của gioăng kammprofile do lớp phủ và lõi quyết định, từ 260°C với PTFE tới 1000°C với mica hoặc THERMa-PUR, áp suất tới Class 2500.

Thông số	Giá trị
Lõi tiêu chuẩn	SS316L dày 3,0 / 4,0 / 5,0 mm (Klinger Maxiprofile); Garlock 1/8 inch (thực tế 0,119 inch) và 3/16 inch (0,182 inch)
Mật độ lớp phủ	1 g/cm³ (Klinger Maxiprofile)
Áp suất làm việc (Garlock)	Từ chân không tới Class 2500 (ASME B16.5/B16.20)
Lớp phủ PTFE / GYLON (Garlock)	Tối đa 260°C (500°F); tối thiểu −240°C và −268°C
Lớp phủ graphite APX-2 (Garlock)	Tối đa 454°C (850°F); tối thiểu −212°C (−350°F)
Lớp phủ THERMa-PUR (Garlock)	Tối đa 1000°C (1832°F), giới hạn thực tế còn theo kim loại lõi
Hệ số m, y (Garlock, phủ graphite)	m = 4,00; y = 4.000 psi
Hệ số m, y (Garlock, phủ THERMa-PUR)	m = 10,0; y = 5.000 psi
Ứng suất cần để kín (Garlock graphite)	2.324 psi (S100); 5.838 psi (S1.000); 14.664 psi (S10.000)
Dung sai đường kính ngoài (Garlock)	±0,031 inch cho mọi cỡ
Dung sai đường kính trong (Garlock)	±0,015 inch đến 8 inch; ±0,031 inch trên 24 inch
Nhiệt tối đa kim loại lõi (Klinger)	304/304L 650°C; 316/316L 800°C; 321/347 870°C; Inconel 1000°C; Hastelloy 700°C; Monel 400 800°C; thép carbon 500°C
Nhiệt tối đa lớp phủ (Klinger)	Graphite 500°C; PTFE 260°C; mica 1000°C; mica/graphite 900°C
Độ nhám mặt bích khuyến nghị	Rz ≤ 80 µm; trên 550°C dùng lớp mica hoặc bạc và lõi 1.4828

Garlock còn ghi y = 1.000 psi qua thử nghiệm thực tế, nhưng mức này quá thấp để thiết kế mặt bích.

Bảng tra mác và kiểu gioăng kammprofile

Bảng 14 dòng chia ba nhóm là Lõi, Lớp phủ và Kiểu, gom dòng Klinger Maxiprofile, kiểu KD và Garlock 642, nhiệt tối đa từ 260 đến 1000°C.

Mã hoặc vật liệu	Nhóm	Nhiệt tối đa (°C)	Hãng	Chuẩn mặt bích hoặc kiểu	Ghi chú
Lõi SS 304/304L	Lõi	650	Klinger	ASME B16.5, DIN, BS 10, JIS, AS2129	Không công bố
Lõi SS 316/316L	Lõi	800	Klinger	Không công bố	Tiêu chuẩn SS316L dày 3,0 / 4,0 / 5,0 mm
Lõi 321 / 347	Lõi	870	Klinger	Không công bố	Không công bố
Lõi Inconel	Lõi	1000	Klinger	Không công bố	Không công bố
Lõi Hastelloy / Monel 400	Lõi	700 / 800	Klinger	Không công bố	Không công bố
Lõi thép carbon	Lõi	500	Klinger	Không công bố	Không công bố
Lớp phủ graphite	Lớp phủ	500 (Klinger); 454 (Garlock)	Klinger, Garlock	Không công bố	m = 4,00 (Garlock)
Lớp phủ PTFE	Lớp phủ	260	Klinger, Garlock	Không công bố	Không công bố
Lớp phủ mica	Lớp phủ	1000	Klinger	Không công bố	Trên 550°C kèm lõi 1.4828
Lớp phủ THERMa-PUR	Lớp phủ	1000	Garlock	Không công bố	m = 10; y = 5.000 psi
642 A	Kiểu	theo lớp phủ	Garlock	Class đến 2500	Lõi răng cưa, phủ mềm
642 AR	Kiểu	theo lớp phủ	Garlock	Class đến 2500	Vòng định tâm liền
642 AR2	Kiểu	theo lớp phủ	Garlock	Class đến 2500	Vòng định tâm rời
KD20 / KD30	Kiểu	theo lớp phủ	Không công bố	DIN EN 1514-6, 12560-6	KD30 khuyên dùng từ DN150

Đọc bảng theo thứ tự: chọn lõi theo nhiệt, chọn lớp phủ theo môi chất, rồi chọn kiểu vòng theo mặt bích.

Báo giá gioăng kammprofile

Giá gioăng kammprofile phụ thuộc lõi, lớp phủ, kiểu vòng, đường kính, class và số lượng; hàng có CO, CQ của hãng khác hàng Trung Quốc, Ấn Độ. Gửi bản vẽ hoặc ảnh mặt bích qua Zalo để nhận báo giá theo cấu hình.

Cắt gioăng kammprofile bằng máy CNC theo bản vẽ

Kho chế tạo gioăng kammprofile theo bản vẽ bộ trao đổi nhiệt, bình áp và theo EN 1514-6, ASME B16.20. Dung sai đường kính ngoài theo Garlock là ±0,031 inch. Đơn đặt cần ghi class, vật liệu lõi, lớp phủ, nhiệt độ và áp suất làm việc.

Cách chọn gioăng kammprofile theo nhiệt độ, lớp phủ và class

• Lõi theo nhiệt: 316L tới 800°C, 304 tới 650°C, Inconel tới 1000°C.
• Lớp phủ: graphite 454 đến 500°C, PTFE 260°C, mica 1000°C. Hơi nước, dầu, hydrocarbon dùng lõi 316L phủ graphite; hệ thống clo dùng lõi hợp kim phủ PTFE.
• Kiểu vòng: kiểu A khi có cữ; AR hoặc KD20 khi cần định tâm; AR2 hoặc KD30 cho vòng ngoài rời.
• Class: Garlock thiết kế từ chân không tới Class 2500.
• Mặt bích: đo độ nhám, giữ Rz ≤ 80 µm trước khi lắp. Lò và nồi hơi trên 550°C dùng lớp mica hoặc bạc, lõi 1.4828.

Lỗi thường gặp ở gioăng kammprofile và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Phủ graphite bị cháy ở nhiệt cao	Dùng trên 454 đến 500°C trong không khí	Đổi sang mica hoặc THERMa-PUR, hỏi hãng
Rò rỉ ở mặt bích bị trầy rãnh	Mặt bích nhám quá Rz 80 µm	Làm lại mặt bích hoặc dùng lớp phủ dày hơn
Gioăng lệch khỏi vị trí khi lắp	Dùng kiểu A không vòng trên mặt bích không cữ	Đổi sang kiểu có vòng định tâm (AR, KD20)

Số liệu trên trang theo catalogue và datasheet của Klinger, Garlock; tiêu chuẩn tham chiếu: EN 1514-6, EN 1514-1, ASME B16.5.
