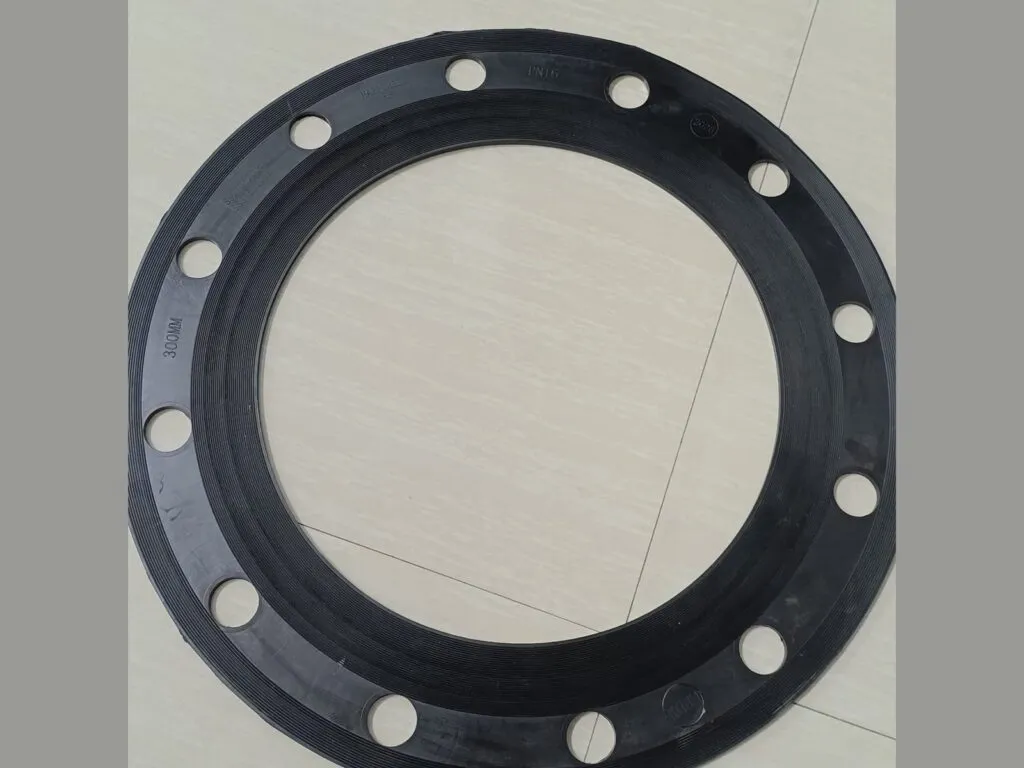

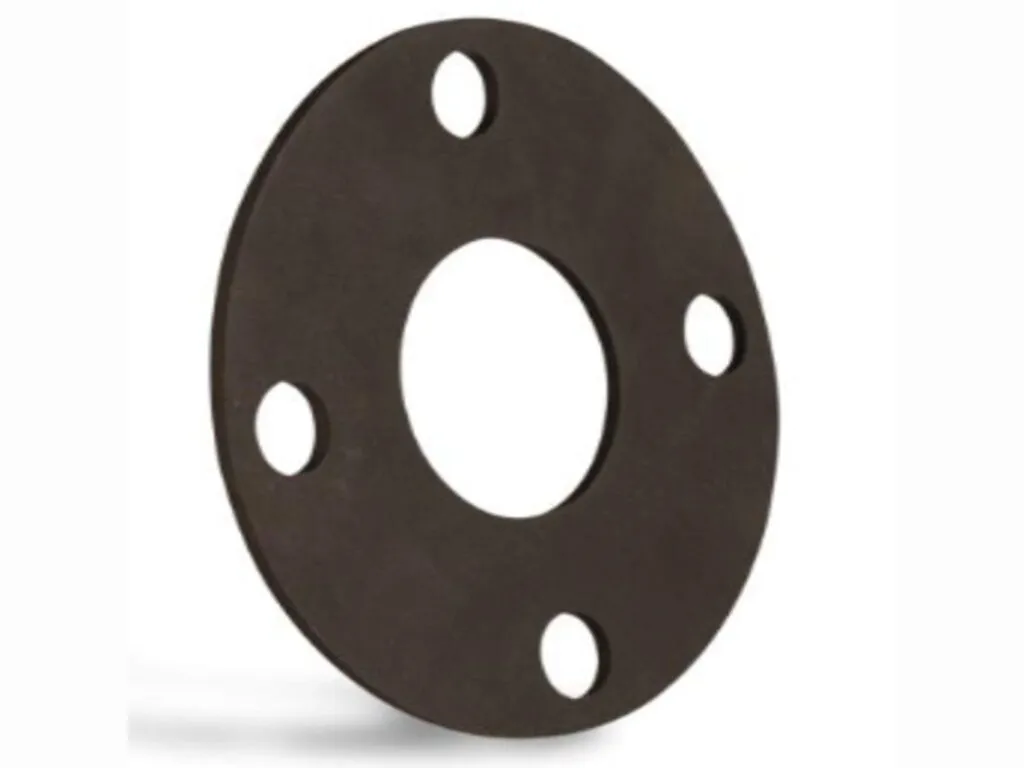

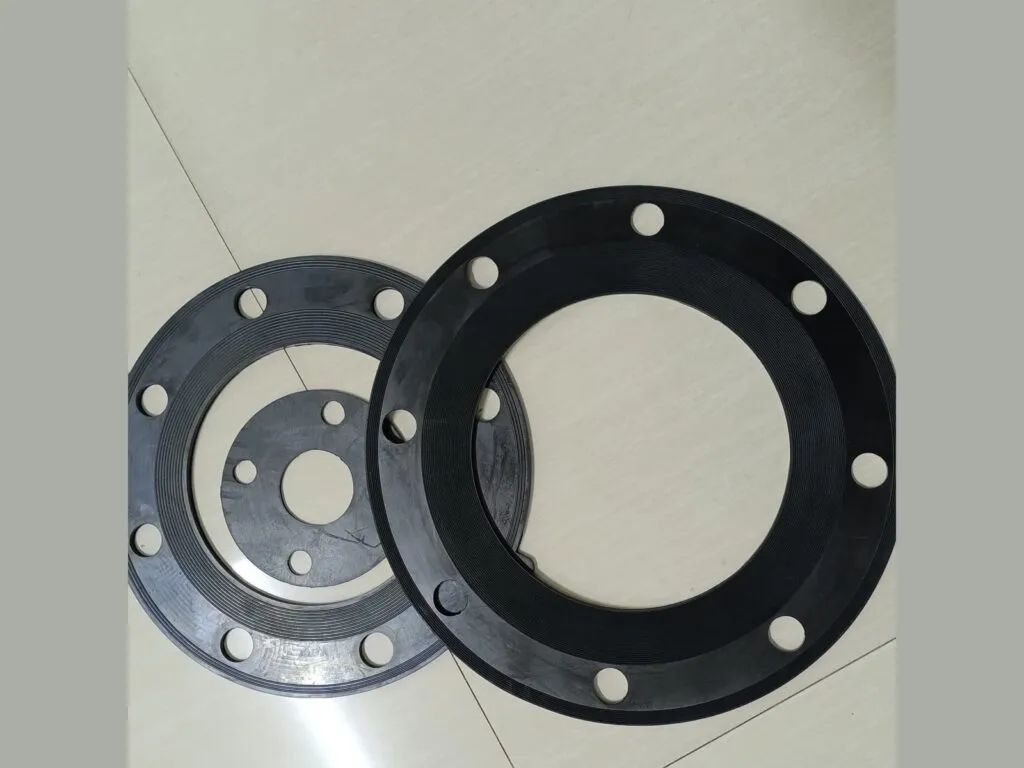

Gioăng cao su mặt bích EPDM, NBR, Viton, silicone dày 1-10mm

Gioăng cao su mặt bích (ron cao su mặt bích) là gioăng cao su, vòng đệm cắt từ tấm cao su EPDM, NBR, Viton FKM, Neoprene CR, silicone hoặc SBR, dày 1 đến 10 mm, độ cứng 30 đến 90 Shore A. Gioăng làm kín mặt bích áp thấp, khoảng 10 bar vận hành, nhiệt tối đa từ 70°C (SBR) đến 205°C (FKM).

Gioăng cao su mặt bích là gì, khác tấm cao su làm gioăng và ron định hình thế nào

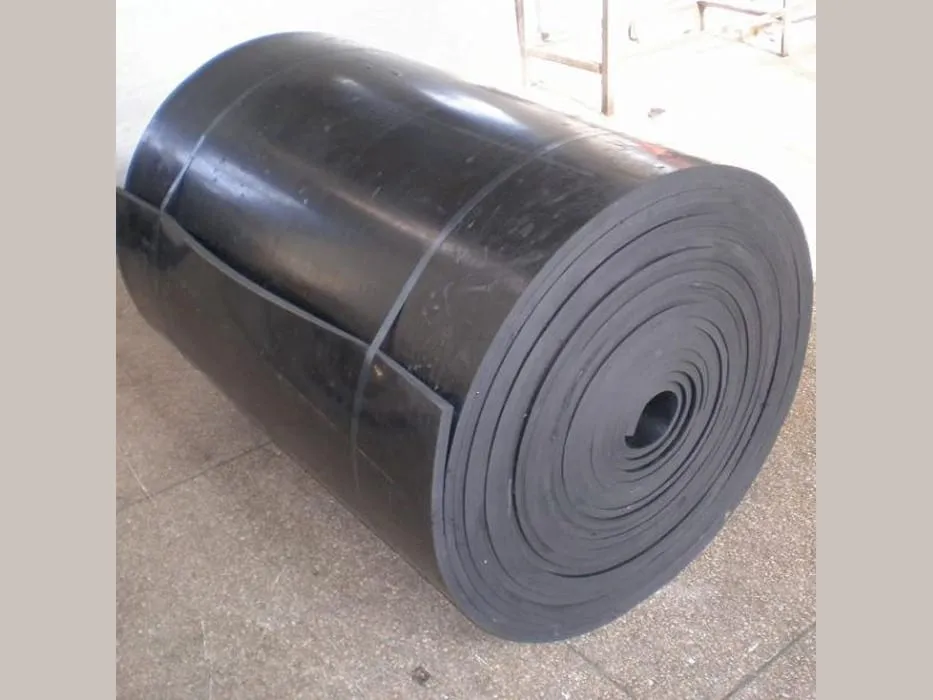

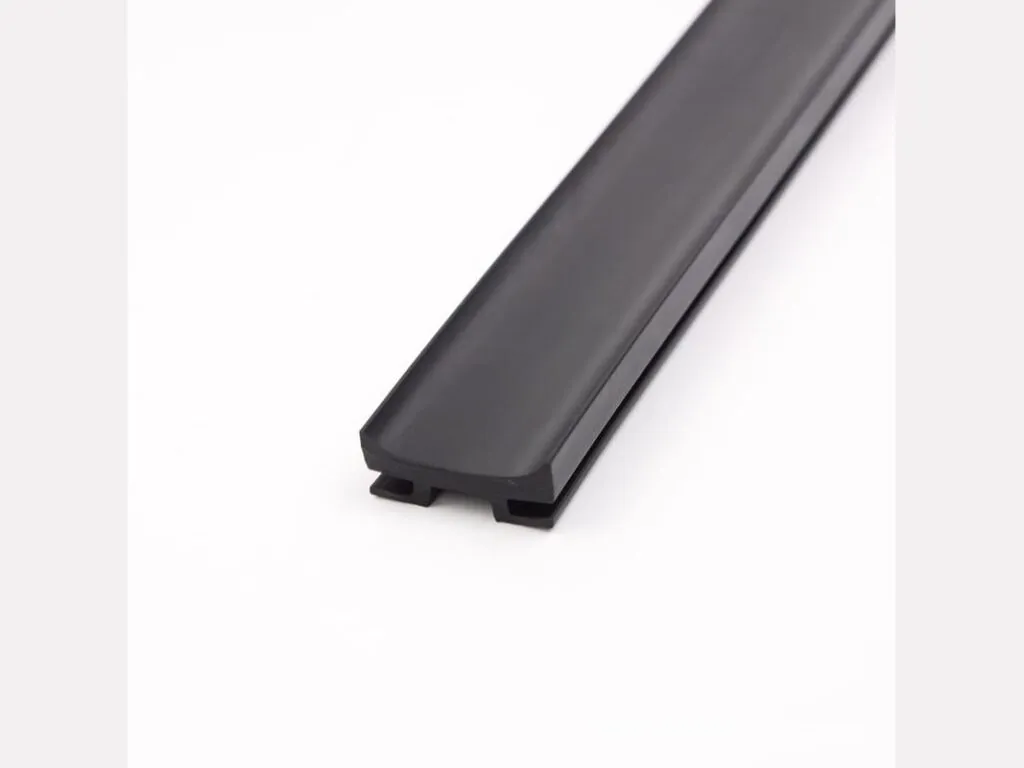

Gioăng cao su mặt bích là gioăng đã cắt theo cỡ mặt bích. Tấm cao su làm gioăng là nguyên liệu tấm chưa cắt, còn ron cao su định hình là sản phẩm đùn theo biên dạng. Gioăng cao su chỉ dùng cho áp thấp, chọn theo môi chất.

Các loại gioăng cao su mặt bích theo vật liệu

Bảy loại cao su được cắt thành gioăng mặt bích, mỗi loại hợp một nhóm môi chất.

• Gioăng EPDM: chịu nước nóng, hơi nước, kiềm; -40 đến 120°C; không dùng với dầu khoáng.
• Gioăng NBR: chịu dầu, nhiên liệu; -30 đến 120°C; kháng ozone và xeton kém.
• Gioăng Viton FKM: chịu dầu nóng, axit; -20 đến 200°C.
• Gioăng Neoprene CR: chịu dầu vừa phải, lửa; -20 đến 100°C.
• Gioăng silicone: -40 đến 200°C, có loại đạt FDA; không dùng chỗ chuyển động.
• Gioăng SBR: -25 đến 70°C; không đạt chuẩn thực phẩm.
• Gioăng cao su tự nhiên (NR): bền kéo 17,3 MPa, -30 đến 90°C.

Thông số kỹ thuật gioăng cao su mặt bích

Gioăng dày 1 đến 10 mm, độ cứng 30 đến 90 Shore A, nhiệt làm việc 70 đến 205°C tùy vật liệu. Số kho lấy theo COA lô tấm.

Thông số	Giá trị
Vật liệu	EPDM, NBR, Viton FKM, Neoprene CR, silicone VMQ, SBR, NR
Độ dày tấm	1 đến 10 mm
Độ cứng	30 đến 90 Shore A
Áp suất tấm Garlock	Vận hành 10 bar (150 psi), tối đa 17 bar (250 psi)
EPDM kho (COA lô MXD-110-20260720)	61 Shore A; bền kéo 3,95 MPa; giãn dài 237%; -40 đến 120°C
EPDM kho: độ dày	2, 3, 5 mm; dung sai dày ±0,03 mm
NBR kho (COA lô MXD-110-20260720)	72 Shore A; bền kéo 4,76 MPa; giãn dài 383%; -30 đến 120°C
NBR kho: độ trương nở và độ dày	Trương nở thể tích ngâm dầu 3,36%; dày 1, 2, 3, 4, 5, 10 mm
NR kho	58 Shore A; bền kéo 17,3 MPa; giãn dài 451%; -30 đến 90°C
Viton FKM kho	75 Shore A; tỷ trọng khoảng 1,85 g/cm³; -20 đến 200°C
Silicone VMQ kho	65 ±5 Shore A; tỷ trọng 1,3 ±0,1 g/cm³; -40 đến 200°C; RoHS, FDA theo COA

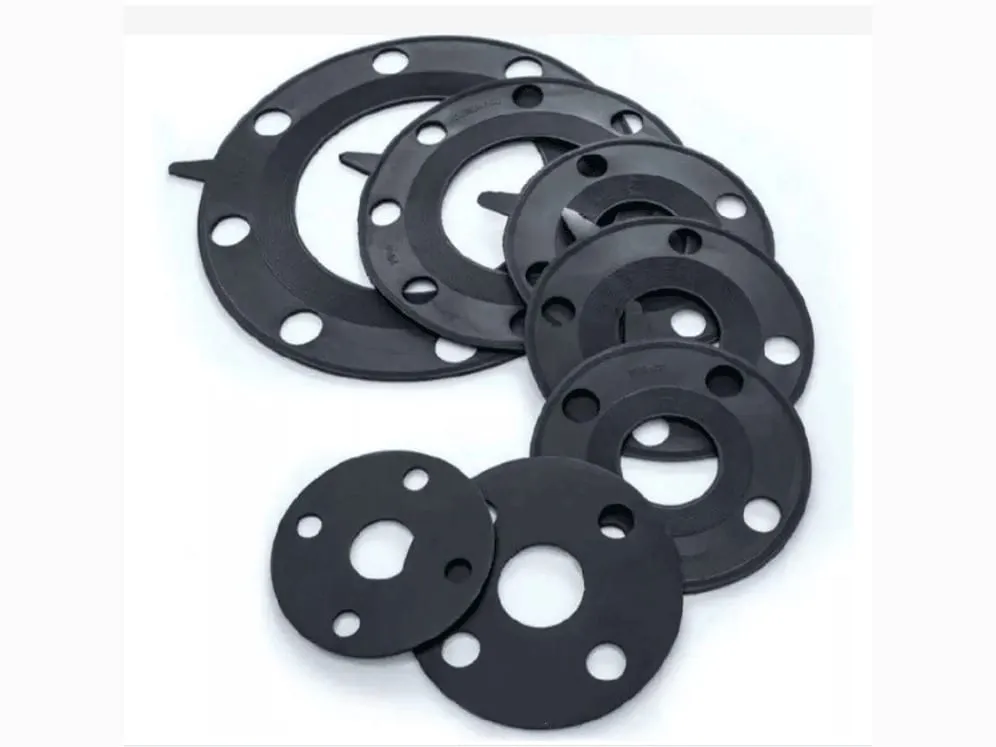

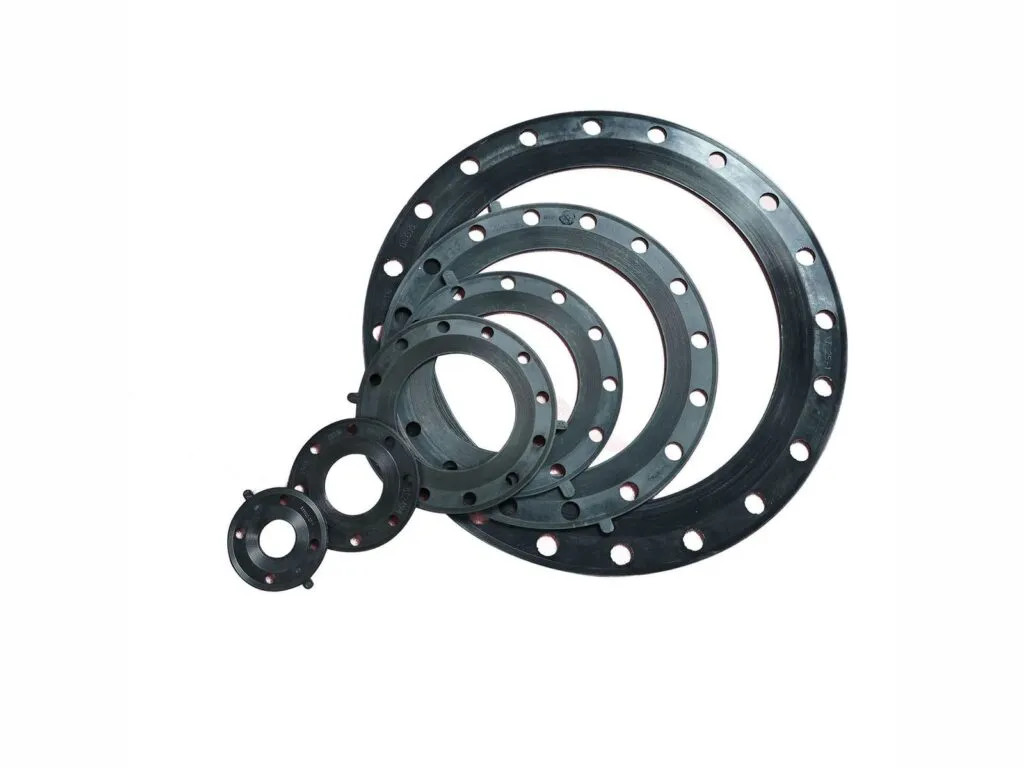

Hình dạng, tiêu chuẩn	Vuông, tròn, chữ nhật; đệm phẳng, đệm D, đệm U; theo DIN, JIS, ASME và phi tiêu chuẩn

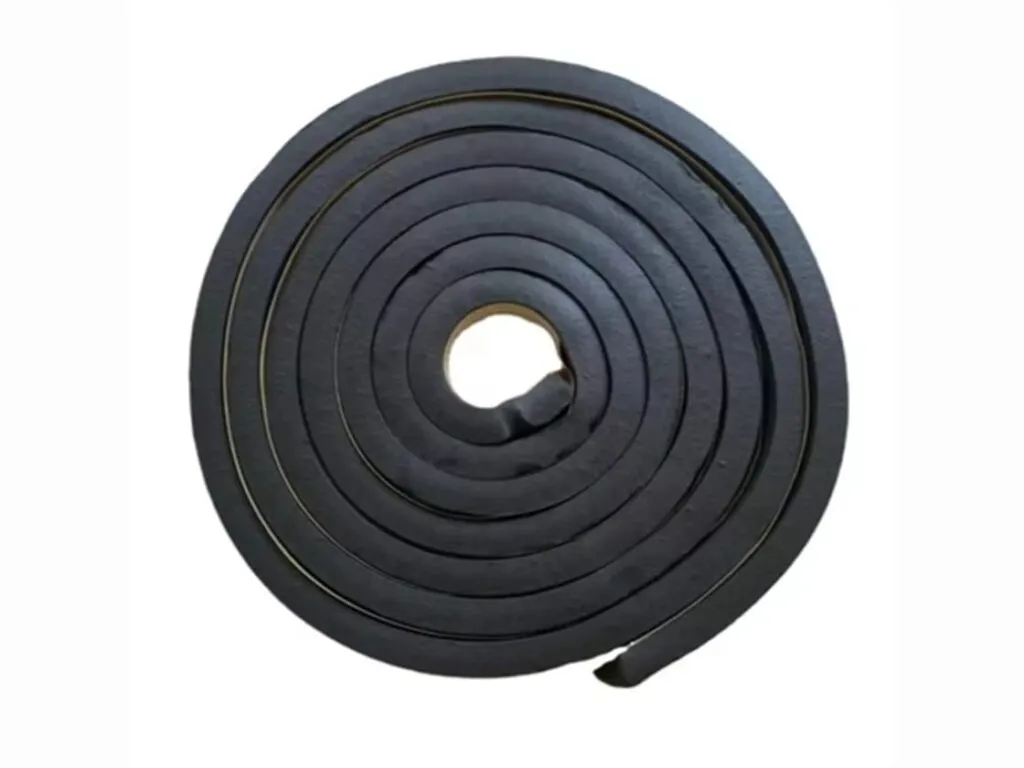

Gioăng đùn cuộn	Cuộn 50 m và 100 m (EPDM, FKM)

Bảng tra mác EPDM, NBR, FKM, silicone làm gioăng

Bảng có 12 dòng, chia hai nhóm: 6 dòng dải chung của từng loại cao su và 6 dòng số kho theo COA, nhiệt tối đa 70 đến 205°C.

Loại cao su	Nhóm	Độ cứng (Shore A)	Nhiệt độ làm việc (°C)	Bền kéo (MPa)	Giãn dài (%)	Ghi chú
EPDM	Dải chung	30-90	-50 đến 120	> 25	> 300	An toàn thực phẩm; chịu axit nhẹ
NBR	Dải chung	30-90	-25 đến 100	3-14	240-500	Chịu dầu; kháng ozone, xeton kém
Viton FKM	Dải chung	30-90	-26 đến 205 (ngắn hạn 300)	7-17	100-300	Có loại FDA
Neoprene CR	Dải chung	30-90	-20 đến 100 (ngắn hạn 120)	> 8	> 320	Không công bố
Silicone	Dải chung	30-90	-60 đến 230 (ngắn hạn 300)	4-11	100-700	Có loại FDA
SBR	Dải chung	30-90	-25 đến 70	3-10	200-500	Không đạt chuẩn thực phẩm
EPDM	Số kho	61	-40 đến 120	3,95	237	COA 11/08/2026
NBR	Số kho	72	-30 đến 120	4,76	383	Trương nở dầu 3,36%
NR	Số kho	58	-30 đến 90	17,3	451	COA 11/08/2026
FKM	Số kho	75 (chuẩn)	-20 đến 200	12,7	210	Số CQ phớt dầu AMS-7276
Silicone VMQ	Số kho	65 ±5	-40 đến 200	Không công bố	Không công bố	Tỷ trọng 1,3
Neoprene CR	Số kho	Không công bố	Không công bố	Không công bố	Không công bố	Cắt theo đơn, tùy lô, tùy hãng

Hai nhóm lệch nhau (EPDM -50 so với -40°C) vì mỗi lô và mỗi hãng khác; tính độ bền thì lấy số kho.

Báo giá gioăng cao su mặt bích

Giá phụ thuộc loại cao su, độ dày, cỡ, số lượng, yêu cầu CO/CQ. Gioăng cắt theo bản vẽ nên báo theo từng đơn; gửi bản vẽ hoặc ảnh mẫu qua Zalo để nhận báo giá.

Cắt gioăng bằng máy CNC theo bản vẽ

Kho cắt gioăng theo bản vẽ hoặc mẫu: tròn, vuông, chữ nhật, theo DIN, JIS, ASME hoặc phi tiêu chuẩn, dung sai cắt CNC ±0,3 đến 0,5 mm. Mặt bích JIS xem tiêu chuẩn mặt bích JIS 10K.

Cách chọn gioăng cao su mặt bích theo môi chất và nhiệt độ

Môi chất quyết định loại cao su trước, nhiệt độ kiểm tra sau. Dầu dùng NBR đến 120°C hoặc FKM đến 200°C; nước và hơi dùng EPDM. Từ 120°C trở lên chọn FKM hoặc silicone, dưới -40°C chọn silicone.

• Thực phẩm, dược: EPDM trắng, silicone hoặc FKM loại FDA, kèm giấy chứng nhận. Không dùng SBR.
• Độ cứng: mặt bích nhựa, GRP dùng 40 đến 60 Shore A; mặt bích thép tải cao dùng 60 đến 75 Shore A.
• Giới hạn: áp trên 17 bar hoặc nhiệt trên 205°C thì chuyển sang gioăng chì graphite hoặc gioăng kim loại.

Lỗi thường gặp ở gioăng cao su mặt bích và cách xử lý

Hỏng gioăng thường do sai loại với môi chất hoặc vượt nhiệt, áp.

Hiện tượng	Nguyên nhân	Cách xử lý
Gioăng nở phồng, mềm nhũn	EPDM tiếp xúc dầu khoáng hoặc mỡ; NBR tiếp xúc xeton	Đổi sang NBR hoặc FKM cho dầu; FKM không hợp xeton
Gioăng cứng, nứt sau vài tháng	Nhiệt vượt giới hạn (NBR trên 100 đến 120°C, SBR trên 70°C)	Nâng lên EPDM (120°C), FKM (200°C) hoặc silicone
Gioăng bị ép chảy ra ngoài mặt bích	Siết quá mạnh hoặc áp trên 17 bar với cao su thường	Dùng gioăng cao su cốt vải (Garlock 9200) hoặc cốt kim loại
Màu khác đơn đặt hàng	Màu đen mặc định cho NBR, EPDM; trắng cho EPDM thực phẩm	Ghi rõ loại cao su và chứng chỉ khi đặt

Số liệu trên trang theo phiếu kiểm tra COA, CQ của lô hàng nhập.
