Tấm cao su làm gioăng EPDM, NBR, Neoprene, SBR, FKM dày 0,5 đến 20 mm

Tấm cao su làm gioăng (cao su tấm, tấm cao su kỹ thuật) là tấm hoặc cuộn EPDM, NBR, Neoprene, SBR, FKM và cao su tự nhiên, dày 0,5 đến 25 mm, dùng để cắt gioăng cao su, đệm và lót. Dải nhiệt từ −40 đến +204°C tùy loại cao su, áp vận hành 10 bar với tấm Garlock.

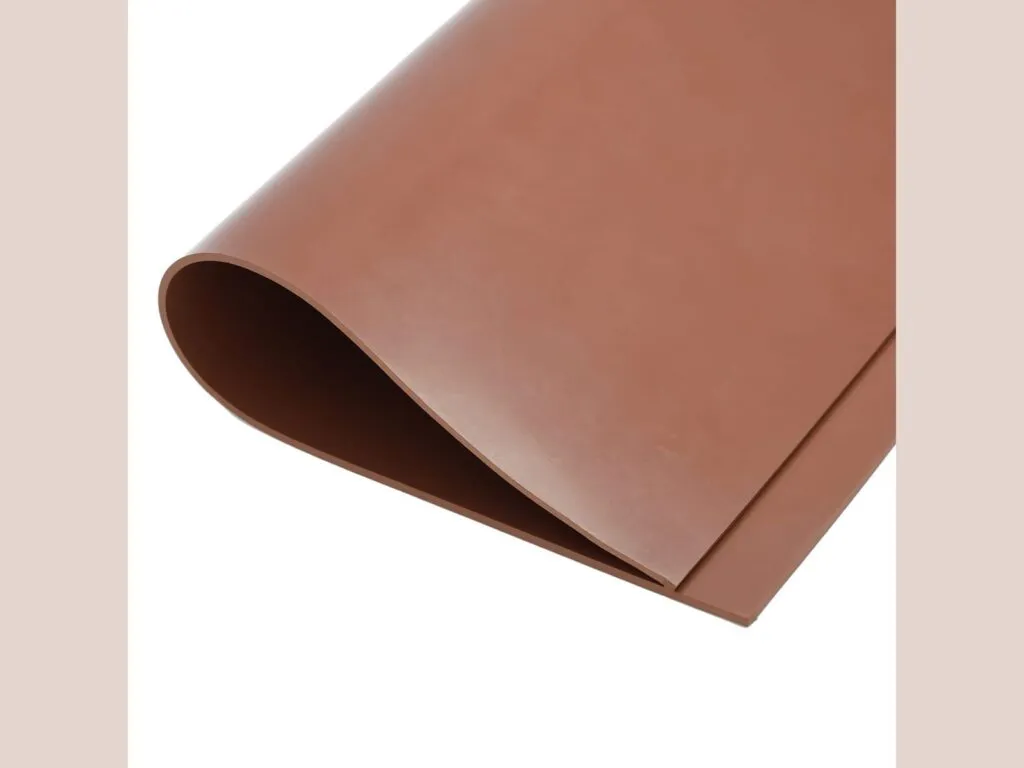

Tấm cao su làm gioăng là gì, khác gioăng cao su mặt bích thế nào

Tấm cao su làm gioăng là nguyên liệu tính theo độ dày, độ cứng và loại cao su, chưa cắt thành hình, không có cốt (trừ Garlock 9200 cốt nylon). Sản phẩm khác gioăng cao su mặt bích đã cắt sẵn và cao su cốt vải. Tấm kín khí tốt ở tải thấp, chịu áp thấp hơn gioăng graphite.

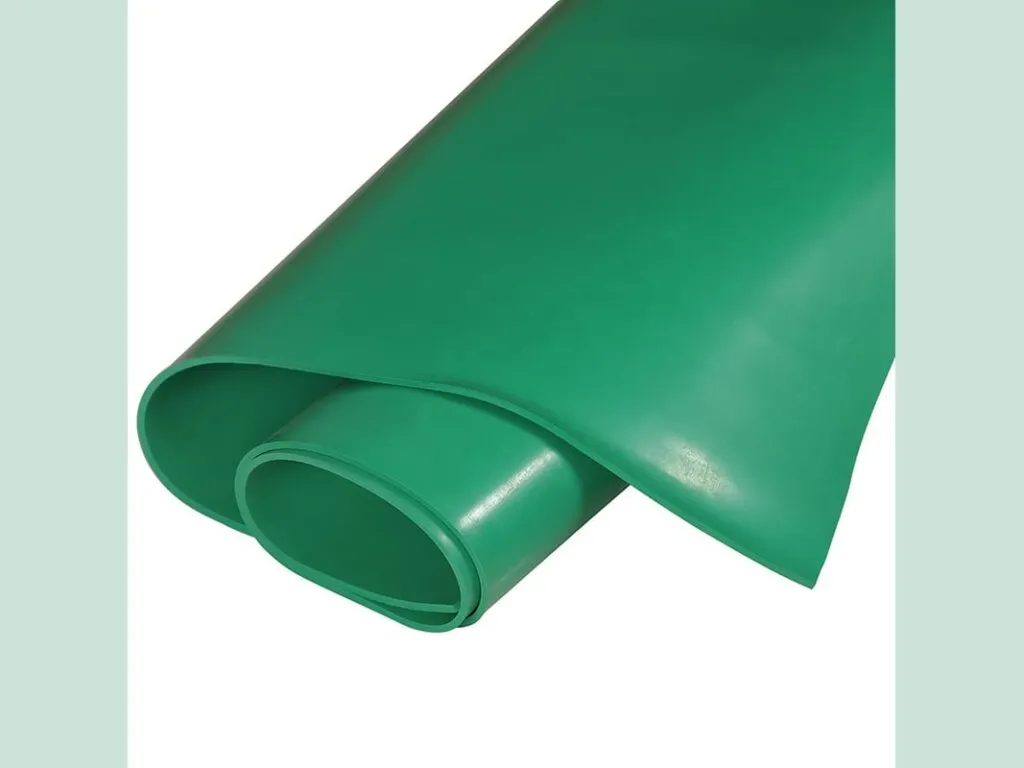

Các loại tấm cao su làm gioăng theo loại cao su

Loại cao su quyết định môi chất tấm chịu được và trần nhiệt, từ −23 đến 93°C ở SBR tới −26 đến 204°C ở FKM.

• Tấm EPDM: chịu nước nóng, hơi, ozone; Garlock 8314, 8316 tới 150°C, 98206 tới 135°C.

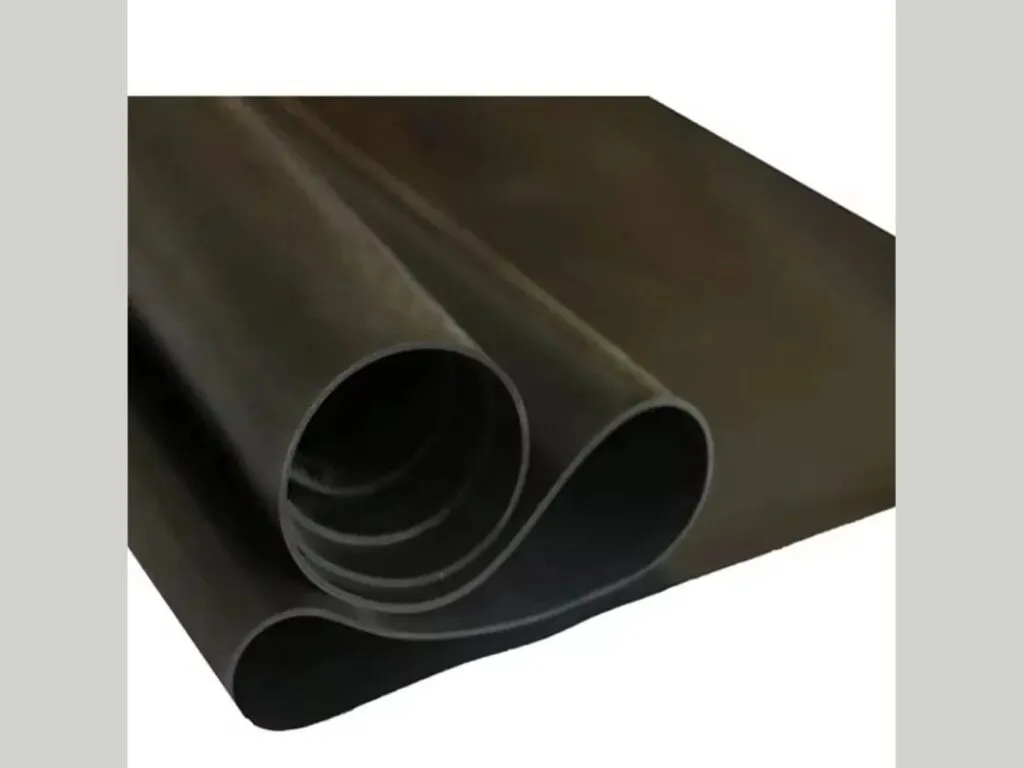

• Tấm NBR (nitrile): chịu dầu, nhiên liệu; Garlock 9122, 9200 (cốt nylon).
• Tấm Neoprene CR: Garlock 9064, 7986, 7797, từ −29 đến 121°C.

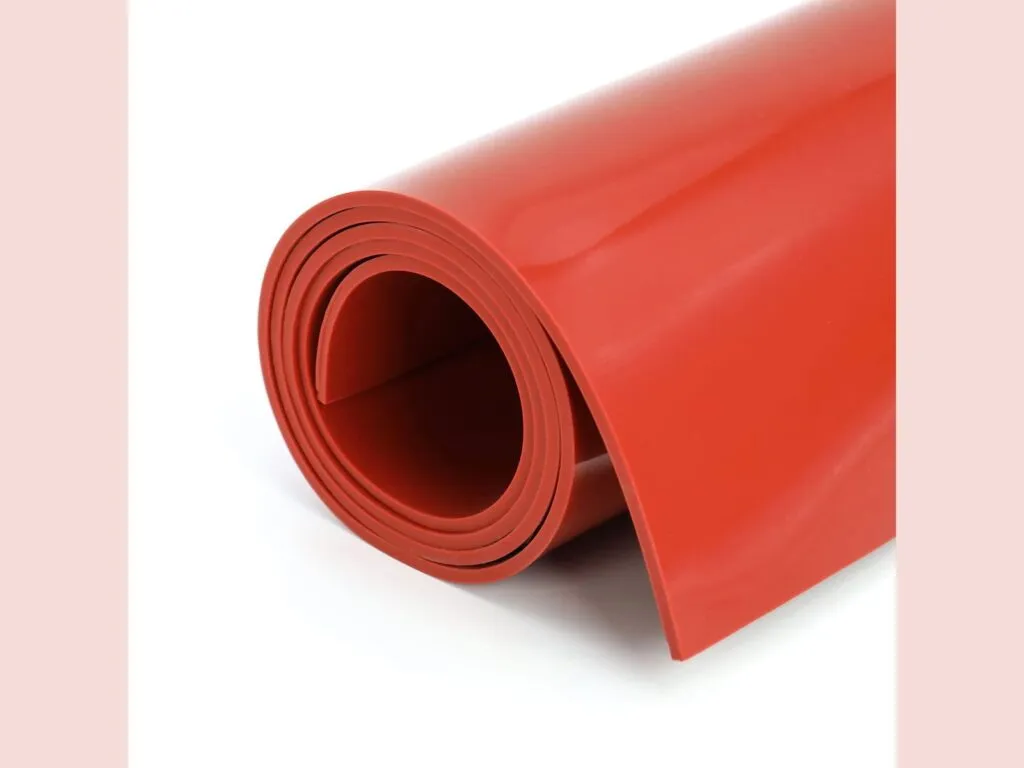

• Tấm SBR: Garlock 22 Red; chịu dầu kém.
• Tấm FKM (Viton): Garlock 9780, 9518, 9938; chịu axit mạnh, hơi áp thấp.
• Tấm cao su tự nhiên NR: 58 Shore A, bền kéo 17,3 MPa (COA kho).

Thông số kỹ thuật tấm cao su làm gioăng

Các mác Garlock làm việc từ −40 đến 204°C, áp vận hành 10 bar, tối đa 17 bar. Tấm trong kho dày 0,5 đến 20 mm, dung sai độ dày ±0,03 mm.

Thông số	Giá trị
EPDM Garlock 8314, 8316	−40 đến 150°C; 8316: 55–65 Shore A, trắng nhạt, FDA 21CFR177.2600
EPDM Garlock 98206	−40 đến 135°C; 75–85 Shore A; NSF 61, ASTM D1330 cấp I, II
NBR Garlock 9122	−29 đến 121°C; 55–65 Shore A; P×T 600 °C×bar
Neoprene Garlock 9064, 7986, 7797	−29 đến 121°C; 55–65 Shore A (7797: 75–85); P×T 600 °C×bar
SBR Garlock 22 Red	−23 đến 93°C; P×T 600 °C×bar
FKM Garlock 9780, 9518, 9938	−26 đến 204°C; 9780: 65–75 Shore A; 9518, 9938: 70–80 Shore A; P×T 900 °C×bar
Garlock 9200 (NBR cốt nylon)	65–75 Shore A; −29 đến 121°C; áp thử tối đa 27 bar (400 psi); không dùng làm màng van, màng bơm
Áp suất tấm Garlock	Vận hành 10 bar (150 psi); tối đa 17 bar (250 psi)
EPDM trắng thực phẩm	40–80 Shore A; −30 đến +100°C; kéo 5,4 MPa; giãn dài 400%; FDA, REACH, RoHS
EPDM kho	61 Shore A; kéo 3,95 MPa; giãn dài 237%
NBR kho	72 Shore A; kéo 4,76 MPa; giãn dài 383%
NR kho	58 Shore A; kéo 17,3 MPa; giãn dài 451%
Độ dày, khổ	0,5–20 mm có sẵn, cuộn khổ 1 m; khổ 1.200–2.000 mm nhập theo đơn; tỷ trọng 1,4–1,6 g/cm³

Bảng tra mác tấm cao su làm gioăng

Bảng gồm 15 dòng: 12 mác Garlock chia theo EPDM, NBR, Neoprene, SBR, FKM và 3 nhóm EPDM theo tỷ trọng. Nhiệt tối đa từ 93 đến 204°C, P×T từ 600 đến 900 °C×bar.

Mác	Cao su	Độ cứng (Shore A)	Nhiệt độ làm việc (°C)	P×T tối đa (°C×bar)	Ghi chú
Garlock 8314	EPDM cao cấp	Không công bố	−40 đến 150	900	Premium
Garlock 8316	EPDM FDA	55–65	−40 đến 150	900	Trắng nhạt; FDA 21CFR177.2600
Garlock 98206	EPDM NSF 61	75–85	−40 đến 135	900	Nước uống; ASTM D1330
Garlock 9122	NBR	55–65	−29 đến 121	600	Đen
Garlock 9200	NBR cốt nylon	65–75	−29 đến 121	600	Áp thử 27 bar; không dùng làm màng
Garlock 9064	CR trắng nhạt	55–65	−29 đến 121	600	FDA 21CFR177.2600
Garlock 7986	CR	55–65	−29 đến 121	600	Đen
Garlock 7797	CR	75–85	−29 đến 121	600	Đen
Garlock 22 Red	SBR	Không công bố	−23 đến 93	600	Đỏ
Garlock 9780	FKM	65–75	−26 đến 204	900	Chịu hơi áp thấp
Garlock 9518	FKM	70–80	−26 đến 204	900	ASTM D2000 2HK-710-B37-Z1
Garlock 9938	FKM Type A 100%	70–80	−26 đến 204	900	Utility
EPDM nhóm 1	EPDM đen	60–65	−30 đến +100/+70	Không công bố	Tỷ trọng 1,30–1,35
EPDM nhóm 2	EPDM đen	50–70	−30 đến +130/+120	Không công bố	Tỷ trọng 1,15–1,25
EPDM nhóm 3	EPDM trắng đục	60	−25 đến +130	Không công bố	Tỷ trọng 1,30

Ô "Không công bố" là mác không có chỉ số tương ứng.

Bảng giá tấm cao su làm gioăng

Giá tham khảo tính theo kg, chưa VAT 8%; đơn số lượng lớn có giá tốt hơn. Tấm Garlock và FKM báo giá theo mác và số lượng.

Nhóm	Giá thấp nhất – cao nhất (đ/kg)
Cao su tự nhiên (NR), khổ 1.000 mm	48.000 – 62.000
NBR và EPDM, khổ 1.000 mm	127.000 – 163.000
NBR dày 1 mm, khổ 1.000 mm	135.000 – 173.000
NR, khổ 1.200–2.000 mm (nhập theo đơn)	72.000 – 93.000
NBR, EPDM, khổ 1.200–2.000 mm (nhập theo đơn)	190.000 – 244.000

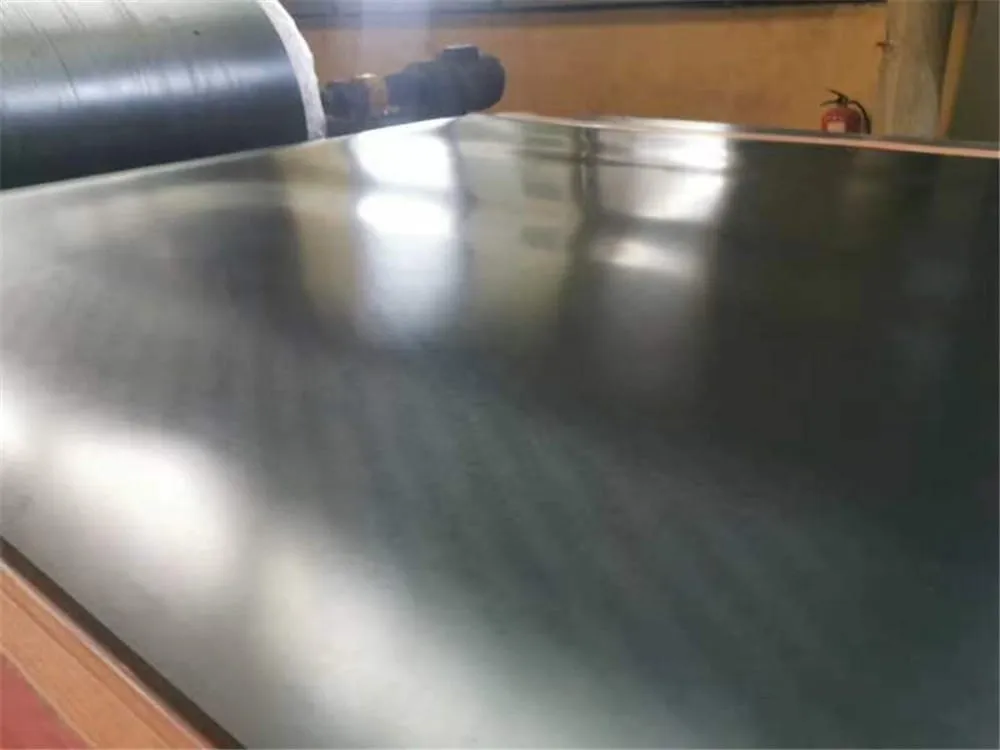

Cắt tấm cao su làm gioăng bằng máy CNC theo bản vẽ

Kho cắt gioăng bằng máy CNC từ cuộn khổ 1 m, dung sai ±0,3–0,5 mm. Gửi bản vẽ DXF, PDF hoặc mẫu gioăng cũ kèm môi chất, nhiệt độ, áp suất qua Zalo.

Cách chọn tấm cao su làm gioăng theo môi chất, nhiệt độ và áp suất

Môi chất quyết định loại cao su trước, rồi tới nhiệt độ và áp suất. Nước và hơi dùng EPDM, dầu dùng NBR, axit mạnh hoặc dầu nóng trên 120°C dùng FKM. Áp vượt 10 bar liên tục thì dùng cốt nylon 9200 hoặc chuyển sang tấm gioăng chì.

• Thực phẩm hoặc nước uống: 8316, 9064 (FDA), 98206 (NSF 61), EPDM trắng FDA.
• Độ cứng 55–65 Shore A cho mặt bích nhựa, 75–85 Shore A cho mặt bích thép tải cao.

Lỗi thường gặp ở tấm cao su làm gioăng và cách xử lý

Bốn lỗi dưới đây đều do chọn sai loại cao su, vượt trần nhiệt 121°C của NBR và CR, hoặc vượt áp 10 bar.

Hiện tượng	Nguyên nhân	Cách xử lý
Tấm phồng, mềm khi cắt gioăng cho đường dầu	Chọn EPDM thay cho NBR	Đổi sang NBR (9122) hoặc FKM
Gioăng nứt sau vài tháng ở 130°C	NBR, CR vượt 121°C	Đổi sang EPDM 150°C hoặc FKM 204°C
Mép gioăng đùn ra khi áp cao	Áp trên 10 bar với cao su trơn	Dùng 9200 (cốt nylon) hoặc cốt kim loại
Mùi lạ làm hỏng thực phẩm	Dùng tấm không đạt FDA	Yêu cầu giấy FDA 21CFR177.2600 hoặc EPDM trắng FDA

Số liệu trên trang theo catalogue và datasheet của Garlock và phiếu kiểm tra COA, CQ của lô hàng nhập; tiêu chuẩn tham chiếu: ASTM D1330, ASTM D2000.
