Gioăng tri clamp thực phẩm, y tế Tuf-Flex, Tuf-Steel cỡ 1/2 đến 12 inch

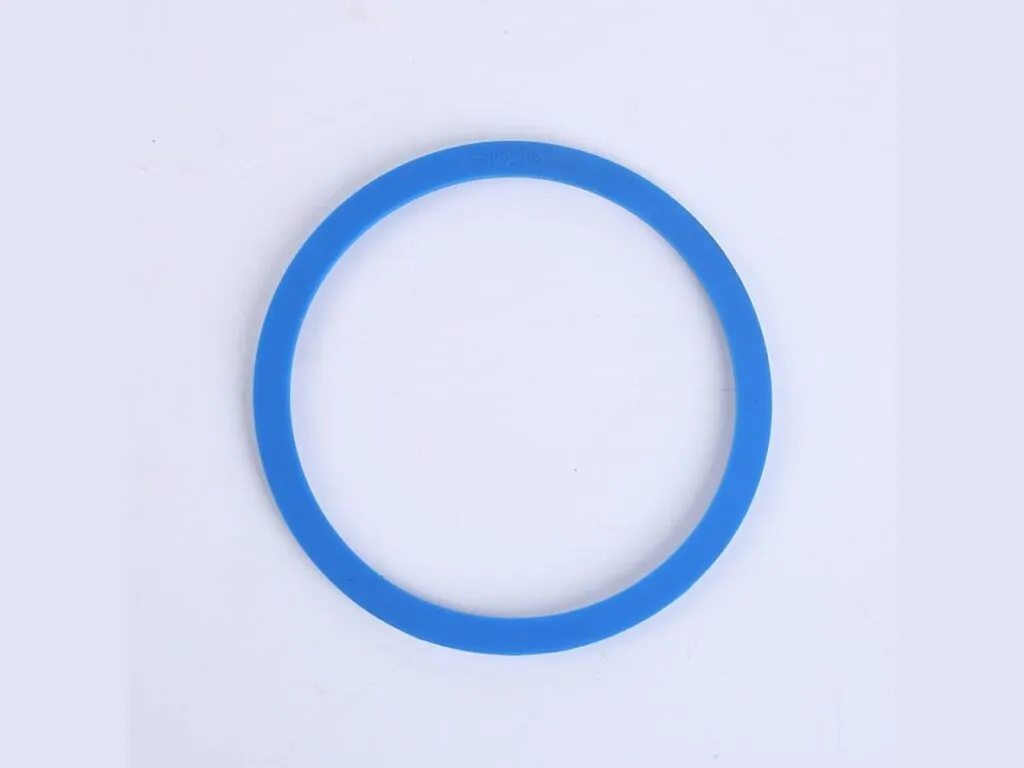

Gioăng tri clamp (tri-clamp) là gioăng vệ sinh nằm giữa hai đầu ống nối bằng kẹp clamp trong nhà máy thực phẩm, sữa, dược. Kho nhập hai dòng Garlock: Tuf-Flex, elastomer bọc PTFE, chịu -29 đến 149 °C, và Tuf-Steel, PTFE kết hợp inox 316L, chịu -198 đến 288 °C; cỡ 1/2 đến 12 inch. Hàng thuộc nhóm gioăng cao su.

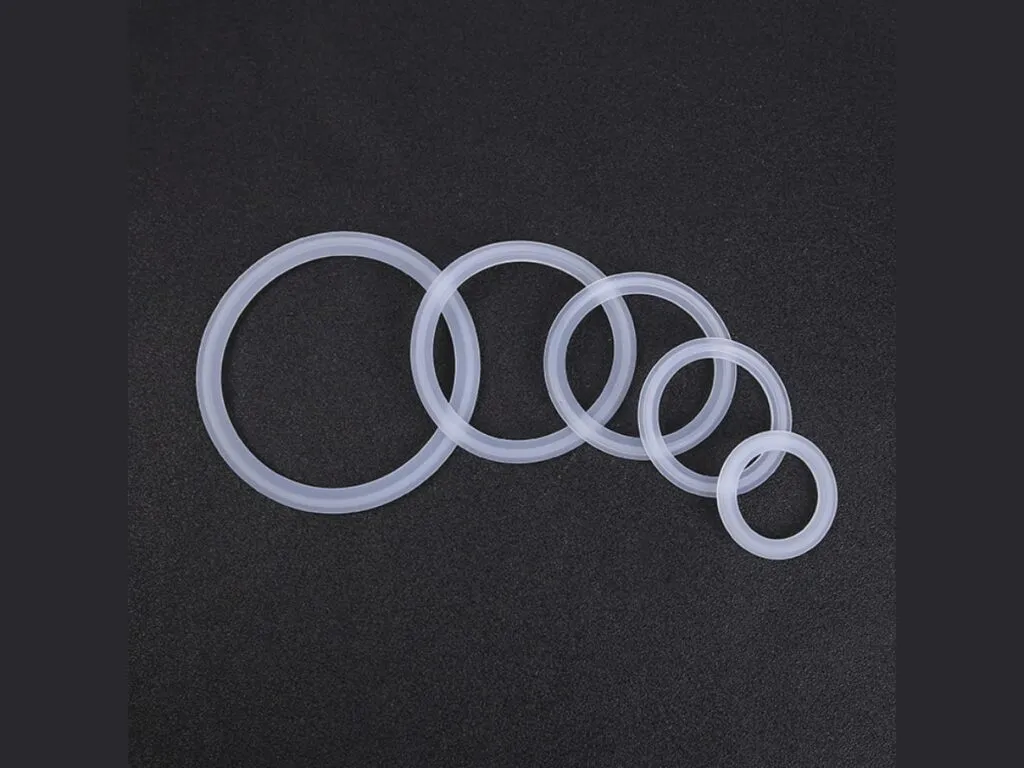

Gioăng tri clamp là gì, khác gioăng clamp silicone, EPDM và gioăng PTFE phẳng thế nào

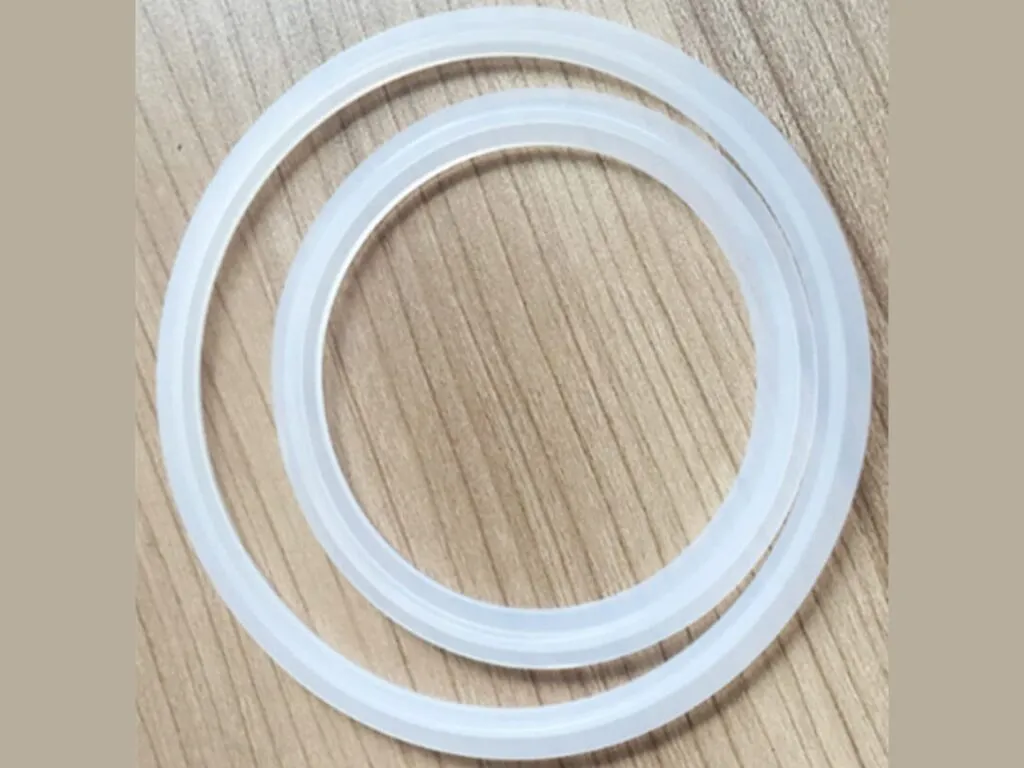

Gioăng tri clamp bọc PTFE (Tuf-Steel giữ kín sau 500 chu kỳ), trong khi gioăng clamp silicone hoặc EPDM thường không có lớp PTFE nên dễ rò sau nhiều chu kỳ CIP/SIP (rửa và tiệt trùng tại chỗ). Với mặt bích đường ống, gioăng PTFE dạng phẳng là hàng khác; ron cao su định hình và gioăng teflon bọc cũng không thay được.

Các loại gioăng tri clamp Tuf-Flex và Tuf-Steel

• Tuf-Flex: elastomer bên trong, vỏ PTFE ép liền; mềm, dẻo, theo CIP/SIP và FDA, -29 đến 149 °C.
• Tuf-Steel Type I: kiểu Tri-Clamp tiêu chuẩn, PTFE và inox 316L, cỡ 1/2 đến 12 inch, dùng nhiều trong dược, thực phẩm, sữa.
• Tuf-Steel Type II (flanged): có mặt bích cho vị trí khó tiếp cận, cỡ 1 đến 12 inch.
• Tuf-Steel Mini: cỡ 1/2 và 3/4 inch, kèm Mini Steam Trap 3/4 inch.
• Tấm lỗ và lưới lọc: Orifice Plate, Screen Gasket cỡ 1/2 đến 6 inch.
• Bevel Seat, I-Line, John Perry, Full Face: Bevel Seat 1 đến 4 inch, I-Line 1 đến 8, John Perry 1 đến 4, Full Face 1/2 đến 12.

Thông số kỹ thuật gioăng tri clamp

Tuf-Flex làm việc từ -29 đến 149 °C; Tuf-Steel mở rộng từ -198 đến 288 °C, đạt USP Class VI và giữ kín sau 500 chu kỳ CIP/SIP. Mã Tuf-Flex bắt đầu A42 cho cỡ nhỏ, A40 từ 1 inch.

Thông số	Giá trị
Tuf-Flex: nhiệt độ làm việc	-29 đến 149 °C
Tuf-Flex: cấu tạo	lớp elastomer và vỏ PTFE ép liền; sản xuất theo CIP/SIP, phù hợp thực phẩm và FDA
Tuf-Flex: cỡ	1/2 đến 12 inch (12 cỡ)
Tuf-Flex: mã	A42MPGR-TF-xxx-E cho 1/2 và 3/4 inch; A40MPGR-TF-xxx-E từ 1 inch
Tuf-Flex: cỡ nhỏ nhất	1/2 inch: ID 0,380 inch, OD 0,86 inch
Tuf-Flex: cỡ lớn nhất	12 inch: ID 11,74 inch, OD 12,56 inch, bead center 12,17 inch
Tuf-Steel: cấu tạo	PTFE kết hợp thép không gỉ 316L; mảnh thép bong ra có thể bị máy dò kim loại phát hiện
Tuf-Steel: nhiệt độ làm việc	-198 đến 288 °C
Tuf-Steel: chu kỳ CIP/SIP	500 lần không rò rỉ
Tuf-Steel: chứng nhận	U.S. Pharmacopeia Class VI
Tuf-Steel Type I, Type II	1/2 đến 12 inch (Type I); 1 đến 12 inch (Type II)
Tuf-Steel Mini, Orifice, Screen	Mini 1/2 và 3/4 inch; Orifice, Screen 1/2 đến 6 inch

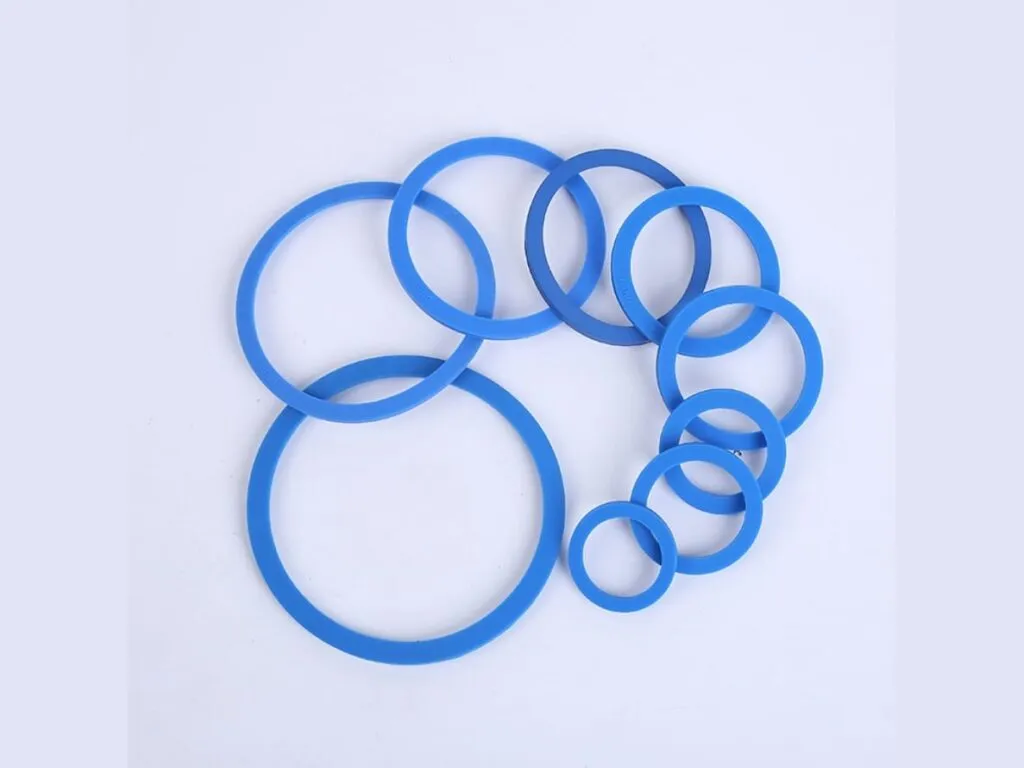

Bảng tra cỡ gioăng tri clamp Tuf-Flex và Tuf-Steel

Bảng có 22 dòng chia hai nhóm: 12 cỡ Tuf-Flex ghi ID, OD, bead center theo inch, 10 loại Tuf-Steel ghi theo dải cỡ clamp.

Nhóm	Cỡ hoặc loại	Mã hoặc dải cỡ	ID / OD / bead center (inch)	Nhiệt độ (°C)
Tuf-Flex	Tuf-Flex 1/2 inch	A42MPGR-TF-050-E	0,380 / 0,86	-29 đến 149
Tuf-Flex	Tuf-Flex 3/4 inch	A42MPGR-TF-075-E	0,620 / 0,86	-29 đến 149
Tuf-Flex	Tuf-Flex 1 inch	A40MPGR-TF-100-E	0,900 / 1,984 / 1,718	-29 đến 149
Tuf-Flex	Tuf-Flex 1-1/2 inch	A40MPGR-TF-150-E	1,400 / 1,984 / 1,718	-29 đến 149
Tuf-Flex	Tuf-Flex 2 inch	A40MPGR-TF-200-E	1,900 / 2,515 / 2,218	-29 đến 149
Tuf-Flex	Tuf-Flex 2-1/2 inch	A40MPGR-TF-250-E	2,400 / 3,050 / 2,781	-29 đến 149
Tuf-Flex	Tuf-Flex 3 inch	A40MPGR-TF-300-E	2,900 / 3,579 / 3,281	-29 đến 149
Tuf-Flex	Tuf-Flex 4 inch	A40MPGR-TF-400-E	3,869 / 4,682 / 4,344	-29 đến 149
Tuf-Flex	Tuf-Flex 6 inch	A40MPGR-TF-600-E	5,817 / 6,507 / 6,156	-29 đến 149
Tuf-Flex	Tuf-Flex 8 inch	A40MPGR-TF-800-E	7,808 / 8,568 / 8,15	-29 đến 149
Tuf-Flex	Tuf-Flex 10 inch	A40MPGR-TF-1000E	9,74 / 10,55 / 10,12	-29 đến 149
Tuf-Flex	Tuf-Flex 12 inch	A40MPGR-TF-1200-E	11,74 / 12,56 / 12,17	-29 đến 149
Tuf-Steel	Tuf-Steel Type I Tri-Clamp	1/2 đến 12 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel Mini	1/2 và 3/4 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel Type II Flanged	1 đến 12 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel Mini Steam Trap	3/4 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel Orifice Plate	1/2 đến 6 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel Screen Gasket	1/2 đến 6 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel Bevel Seat	1 đến 4 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel I-Line	1 đến 8 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel John Perry	1 đến 4 inch	theo cỡ clamp	-198 đến 288
Tuf-Steel	Tuf-Steel Full Face Flange and Ring	1/2 đến 12 inch	theo cỡ clamp	-198 đến 288

Đọc theo hàng ngang: Tuf-Flex 2 inch mã A40MPGR-TF-200-E có ID 1,900 inch, OD 2,515 inch, bead center 2,218 inch. Hai cỡ 1/2 và 3/4 inch cùng OD 0,86 inch, chỉ khác ID.

Báo giá gioăng tri clamp

Giá gioăng tri clamp phụ thuộc dòng (Tuf-Flex hay Tuf-Steel), kiểu (Type I, Type II, Mini, tấm lỗ), cỡ clamp, số lượng và yêu cầu CO/CQ, chứng chỉ USP Class VI. Gửi cỡ clamp và ảnh gioăng cũ qua Zalo để nhận báo giá.

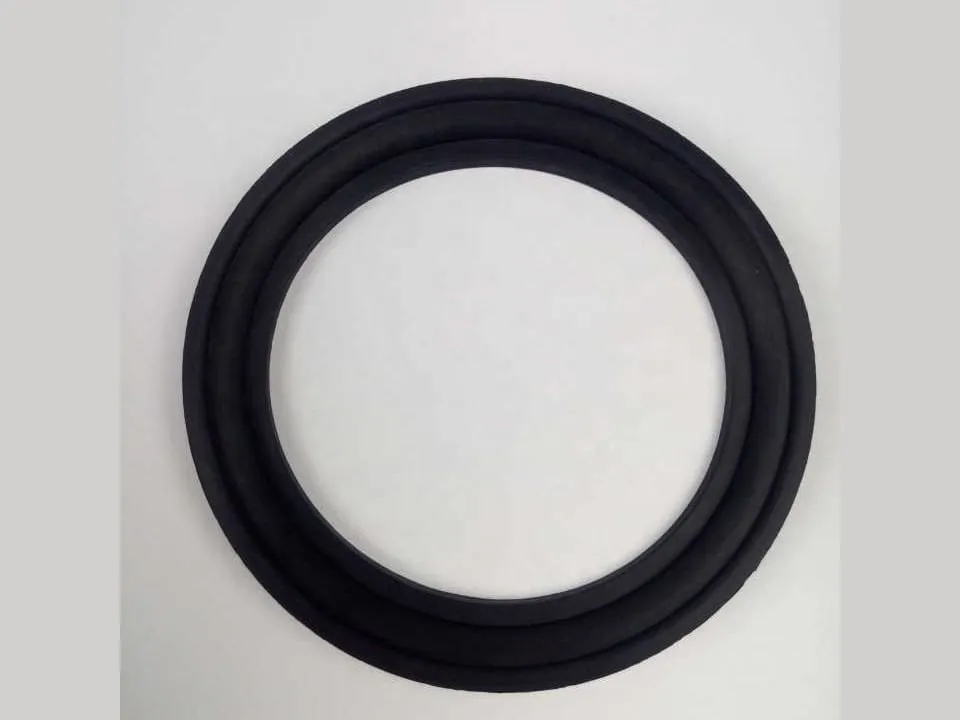

Đặt gioăng tri clamp theo cỡ clamp, ID, OD và bead center

Gioăng tri clamp là hàng chuẩn theo cỡ clamp, không cắt theo bản vẽ. Đo ID, OD và bead center của gioăng cũ, đối chiếu bảng tra rồi chụp ảnh gửi Zalo; kho có CO/CQ, xuất VAT, giao toàn quốc.

Cách chọn gioăng tri clamp theo nhiệt độ, chu kỳ CIP/SIP và ngành

• Nhiệt dưới 149 °C và cần gioăng mềm, dẻo: Tuf-Flex.
• Nhiệt đến 288 °C hoặc cần 500 chu kỳ CIP/SIP: Tuf-Steel.
• Đường ống có máy dò kim loại: Tuf-Steel, lõi inox 316L.
• Dược phẩm: kiểm chứng chỉ USP Class VI.

Lỗi thường gặp ở gioăng tri clamp và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Rò rỉ tại clamp sau nhiều chu kỳ CIP/SIP	Dùng gioăng silicone thường hoặc EPDM thay cho PTFE	Đổi sang Tuf-Steel (500 chu kỳ) hoặc Tuf-Flex
Gioăng lệch trong clamp	Sai cỡ hoặc không có bead	Kiểm ID, OD và bead center theo bảng
Mảnh vụn trong sản phẩm	Gioăng bong tróc hạt	Dùng Tuf-Flex (ép liền, không bong hạt) hoặc Tuf-Steel (dò kim loại)

Số liệu trên trang theo catalogue và datasheet của Garlock.
