Vòng chì nén graphite ép khuôn, 450 bar, -200 đến 650°C

Vòng chì nén (gioăng chì nén, vòng graphite ép khuôn, die-formed graphite ring) là vòng làm kín ép khuôn từ graphite tinh khiết 99%, tỷ trọng 1,2 đến 2,2 g/cm³. Vòng chèn trục van, máy khuấy và quạt, chịu -200 đến 500°C trong môi trường oxy hoá, tới 650°C trong hơi nước.

Vòng chì nén là gì, khác tấm gioăng chì thế nào

Vòng chì nén là vòng đã định hình sẵn để nén trong buồng chèn, tỷ trọng 1,2 đến 2,2 g/cm³, hàm lượng tro 1%. Gioăng chì graphite dạng tấm thì mỏng và cắt thành gioăng mặt bích. Hàng dễ nhầm còn có dây tết chèn graphite (dạng tết) và băng graphite cuộn.

So với tấm gioăng chì dày 0,5 đến 3 mm, vòng ép khuôn có tỷ trọng cao hơn và chịu lực nén dọc trục trong buồng chèn. Đặc tính vật liệu xem ở graphite là gì.

Các loại vòng graphite ép khuôn theo kết cấu và chất ức chế oxy hoá

Kho phân vòng chì nén theo bốn dạng, chọn theo thiết bị và nhiệt độ làm việc.

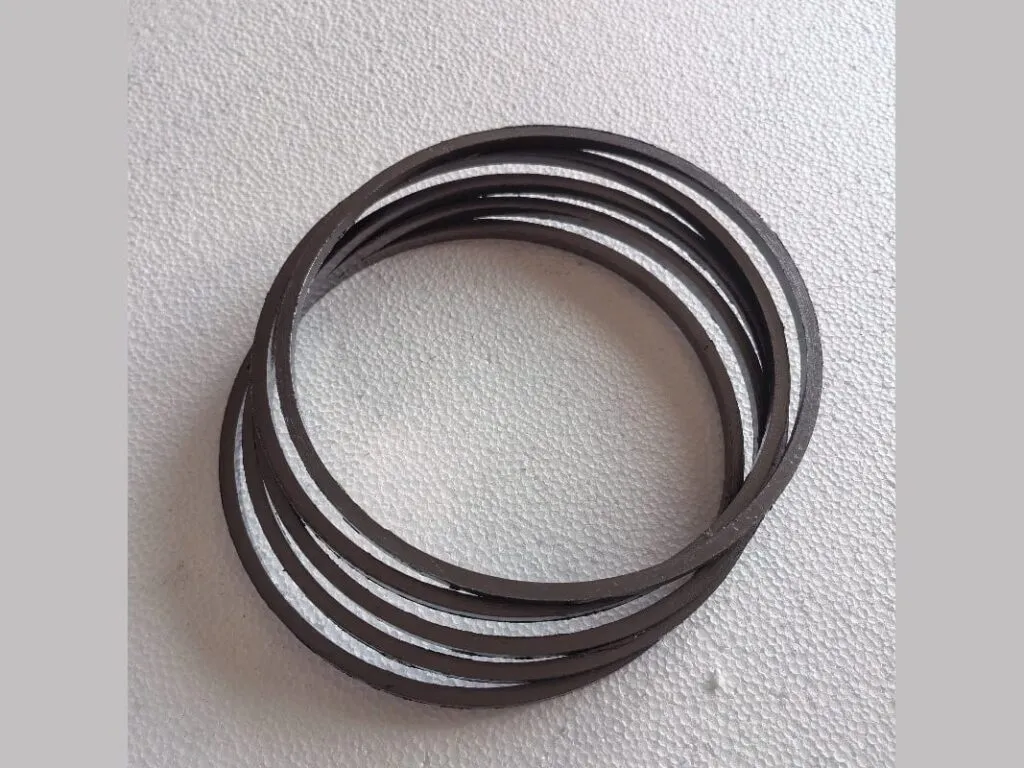

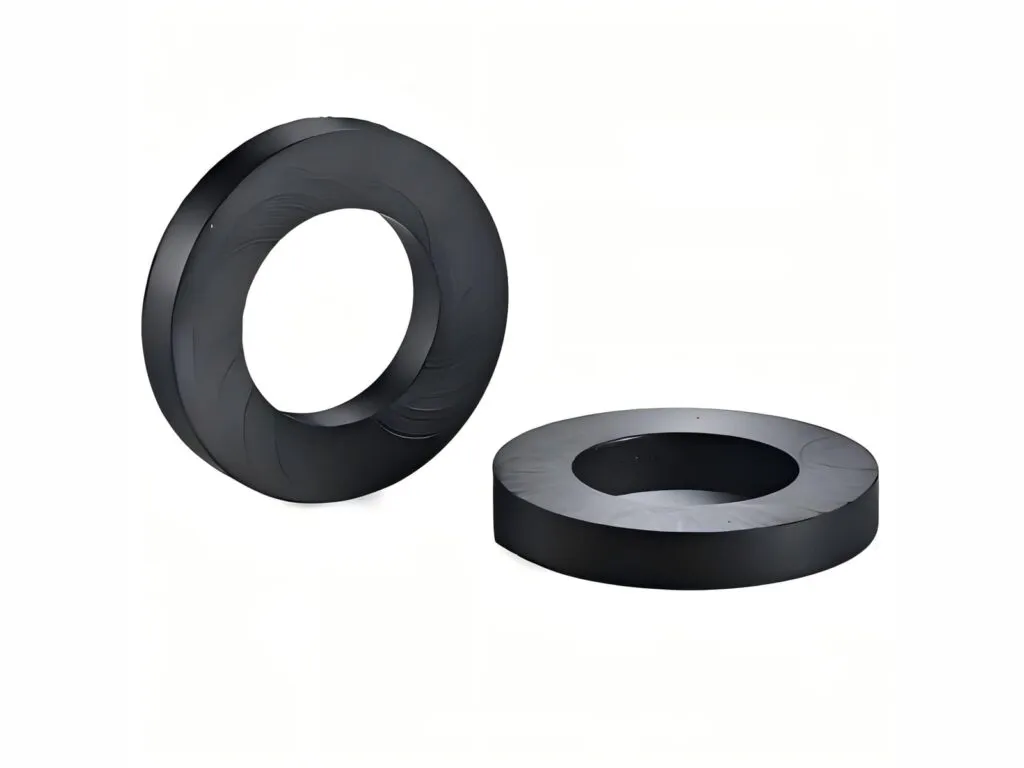

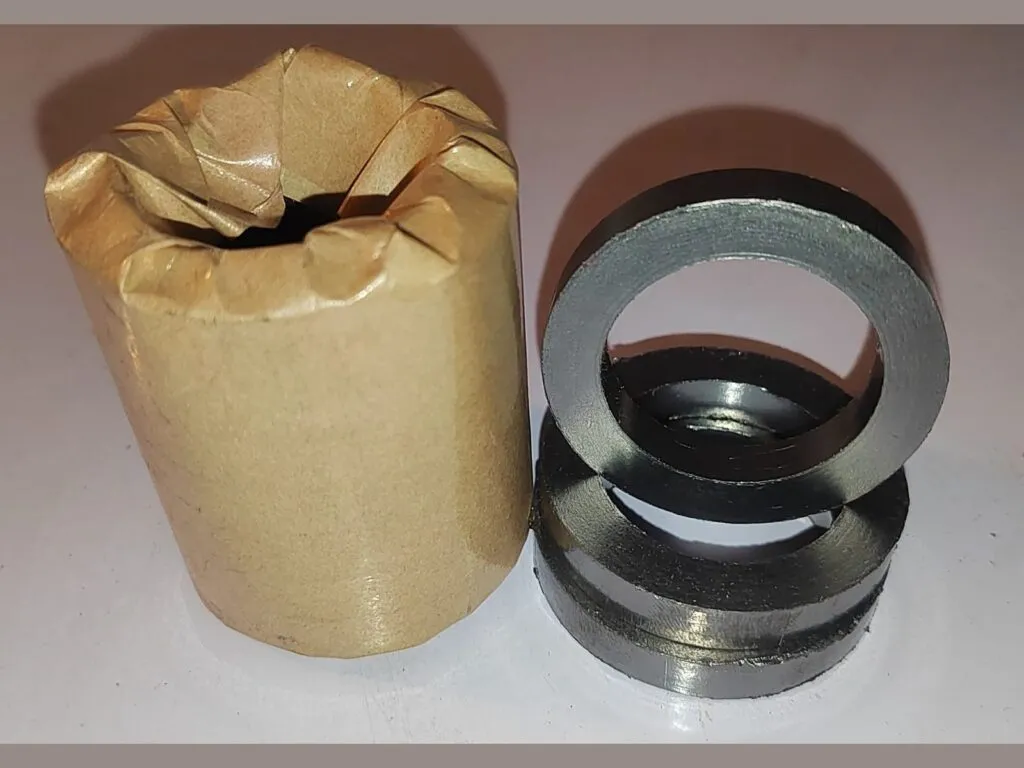

• Vòng graphite tinh khiết ép khuôn: toàn graphite, không cốt, tỷ trọng 1,2 đến 2,2 g/cm³, dùng chèn trục van và máy khuấy.
• Vòng graphite có chất ức chế oxy hoá: chịu nhiệt oxy hoá cao hơn 450°C; trên mức này nên hỏi lại hãng.

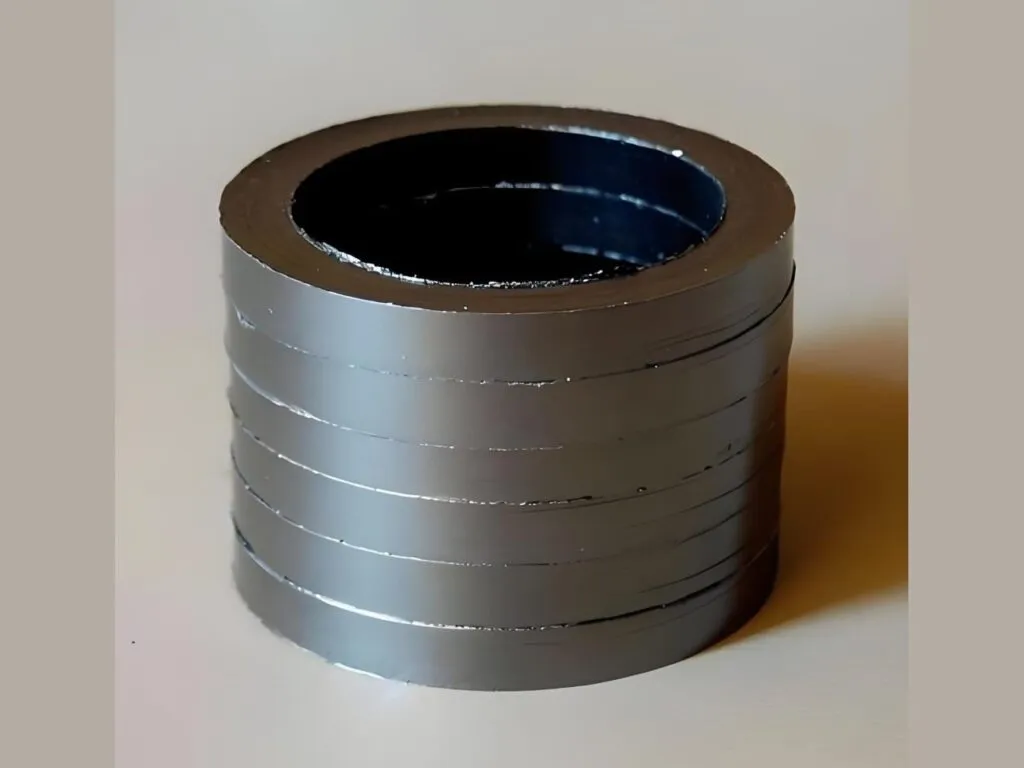

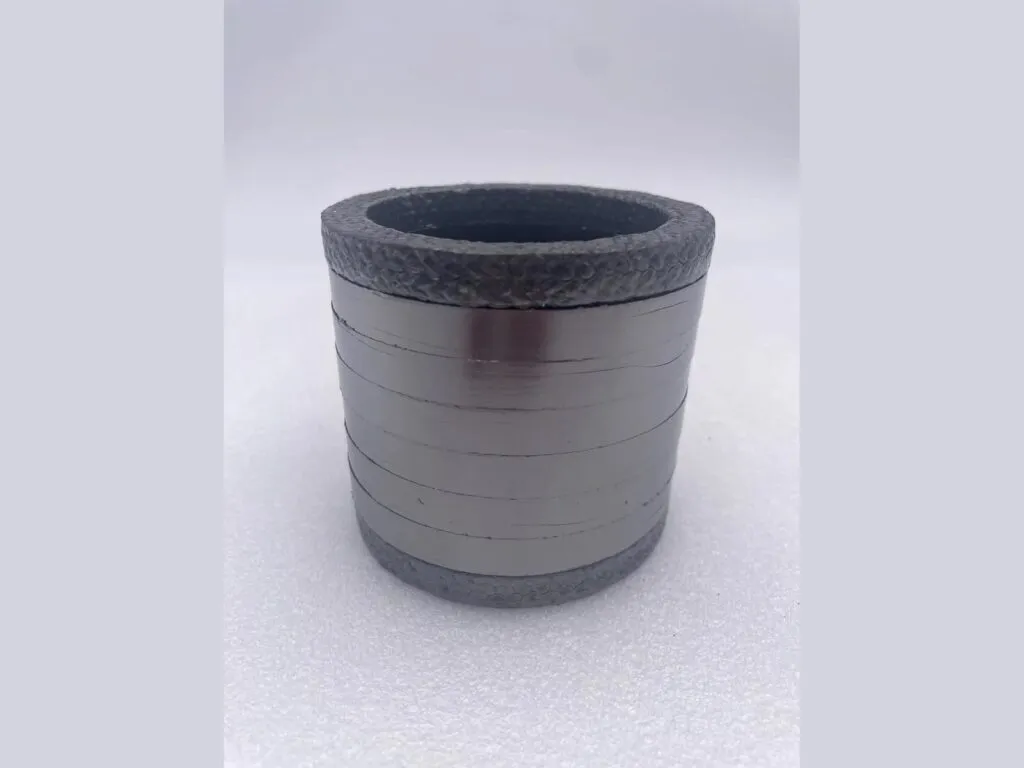

• Bộ vòng chèn van: nhiều vòng nén chồng nhau trong buồng chèn, thường kèm vòng tết đầu và cuối chống đùn.
• Vòng ép khuôn theo kích thước riêng: cỡ theo bản vẽ buồng chèn gồm đường kính trục, đường kính buồng và chiều cao.

Thông số kỹ thuật vòng chì nén

Vòng chì nén có graphite tinh khiết 99%, chịu pH 0 đến 14, nhiệt độ làm việc -200 đến 650°C tùy môi trường, áp tối đa 450 bar. Hai nguồn tham khảo ghi lệch ở tỷ trọng và nhiệt độ nên bảng nêu cả hai số.

Thông số	Giá trị
Độ tinh khiết graphite	99%; hàm lượng tro 1%
Tỷ trọng	1,2 đến 2,2 g/cm³
Hàm lượng lưu huỳnh	≤ 300 ppm
Hàm lượng clorua	≤ 25 ppm
Hàm lượng halogen	≤ 100 ppm
Nhiệt độ trong môi trường oxy hoá	-200 đến +500°C
Nhiệt độ trong môi trường không oxy hoá	200 đến 3.300°C
Nhiệt độ trong hơi nước	-200 đến +650°C
Dải pH	0 đến 14
Áp suất tối đa	450 bar; theo thiết bị: quạt 10 bar, máy khuấy 50 bar, van 800 bar
Tốc độ trục tối đa	10 m/s
Kích thước	Theo yêu cầu: đường kính trong, đường kính ngoài, chiều cao vòng

Bảng tra áp suất và nhiệt độ vòng chì nén theo thiết bị

Bảng có 12 dòng, chia theo thiết bị (quạt, máy khuấy, van), môi trường làm việc và ngành sử dụng. Vòng ép khuôn không gắn mác hãng nên bảng nêu mức áp, nhiệt theo hạng mục.

Hạng mục	Áp tối đa (bar)	Nhiệt độ làm việc (°C)	Tốc độ trục (m/s)	Ghi chú
Quạt, máy thổi	10	-220 đến 555 (oxy hoá)	10	Số trang Die-Formed Ring
Máy khuấy	50	-220 đến 555	10	Trục quay
Van (trục ty van)	800	-220 đến 555	10	Chèn trục van
Dịch vụ chung (vòng nén)	450	-200 đến 500 (oxy hoá)	không nêu	Tỷ trọng 1,2 đến 2,2
Hơi nước	450	-200 đến 650	không nêu	Hơi bão hoà
Môi trường không oxy hoá	450	200 đến 3.300	không nêu	Chân không hoặc khí trơ
pH 0 đến 14	không nêu	không nêu	không nêu	Trừ chất oxy hoá mạnh
Ngành dầu khí	không nêu	không nêu	không nêu	Đường ống dẫn dầu, khí
Ngành hóa chất	không nêu	không nêu	không nêu	Bể chứa, ống hóa chất
Ngành năng lượng	không nêu	không nêu	không nêu	Nhà máy điện, bồn khí
Thực phẩm, dược phẩm	không nêu	không nêu	không nêu	Thiết bị, bể chứa, ống
Hệ thống lạnh	không nêu	không nêu	không nêu	Thiết bị làm lạnh

Dòng van chịu tới 800 bar, dòng dịch vụ chung 450 bar; thiết kế buồng chèn nên lấy mức áp thực tế của hệ thống làm chuẩn.

Báo giá vòng chì nén

Giá vòng chì nén phụ thuộc cỡ vòng (đường kính trục, đường kính buồng, chiều cao), số vòng mỗi bộ, loại có hay không chất ức chế oxy hoá và yêu cầu CO/CQ. Gửi bản vẽ buồng chèn hoặc ảnh vòng cũ qua Zalo để kho báo giá theo cỡ.

Đặt vòng ép khuôn theo cỡ trục và buồng chèn

Vòng chì nén được ép khuôn theo kích thước khách hàng. Cần đường kính trục, đường kính buồng chèn, chiều cao và số vòng. Dung sai kho xác nhận khi nhận bản vẽ; gửi ảnh vòng cũ qua Zalo, kho đối chiếu cỡ rồi báo thời gian giao toàn quốc.

Cách chọn vòng chì nén theo thiết bị và nhiệt độ

• Thiết bị: van tới 800 bar, máy khuấy 50 bar, quạt 10 bar.
• Cỡ: đo trục và buồng chèn để đặt đường kính ngoài và chiều cao.
• Nhiệt độ: môi trường oxy hoá trên 450 đến 500°C thì hỏi loại ức chế oxy hoá.
• Chống đùn: thêm vòng tết đầu và cuối khi áp cao.

Lỗi thường gặp ở vòng chì nén và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Rò rỉ sau vài lần đóng mở van	Trục mòn, nén chưa đủ hoặc thiếu vòng	Kiểm trục, nén lại đều, thêm vòng; thay cả bộ khi vòng đã bị nén cứng
Vòng bị đùn qua khe giữa trục và nắp	Khe lớn hoặc áp cao mà không có vòng chặn	Dùng vòng tết đầu và cuối bằng sợi gia cố, giảm khe
Vòng mủn, mất carbon ở rìa	Làm việc trên 500°C trong không khí	Giảm nhiệt hoặc chọn loại ức chế oxy hoá, hỏi hãng

Số liệu trên trang theo phiếu kiểm tra COA, CQ của lô hàng nhập.
