Khớp nối tang trống (wire drum coupling) JAURE TCB, 4.500 đến 1.300.000 N·m

Khớp nối tang trống (wire drum coupling, người mua còn gõ khớp nối tang cuốn cáp, khớp nối tang cầu trục) nối hộp số với tang cuốn cáp của cầu trục, cần trục. Bù lệch góc đến ±1,5° và dịch dọc trục ±3 đến ±8 mm; JAURE TCB có mô-men danh định 4.500 đến 685.000 N·m.

Khớp nối tang trống là gì, khác khớp nối răng thông thường thế nào

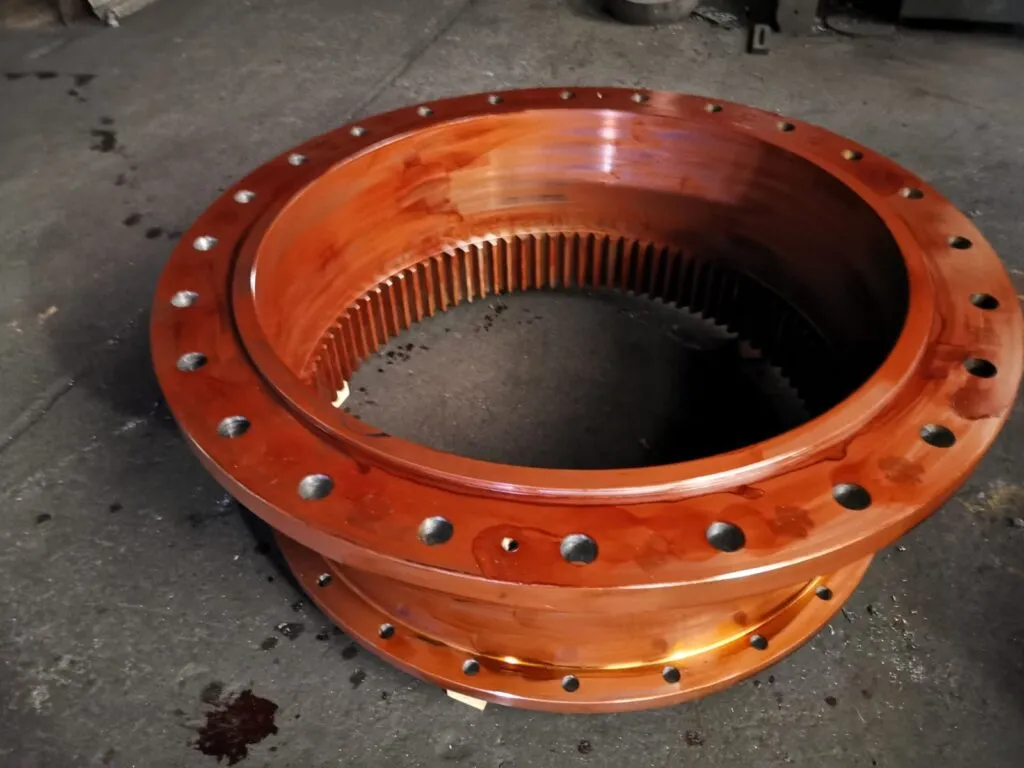

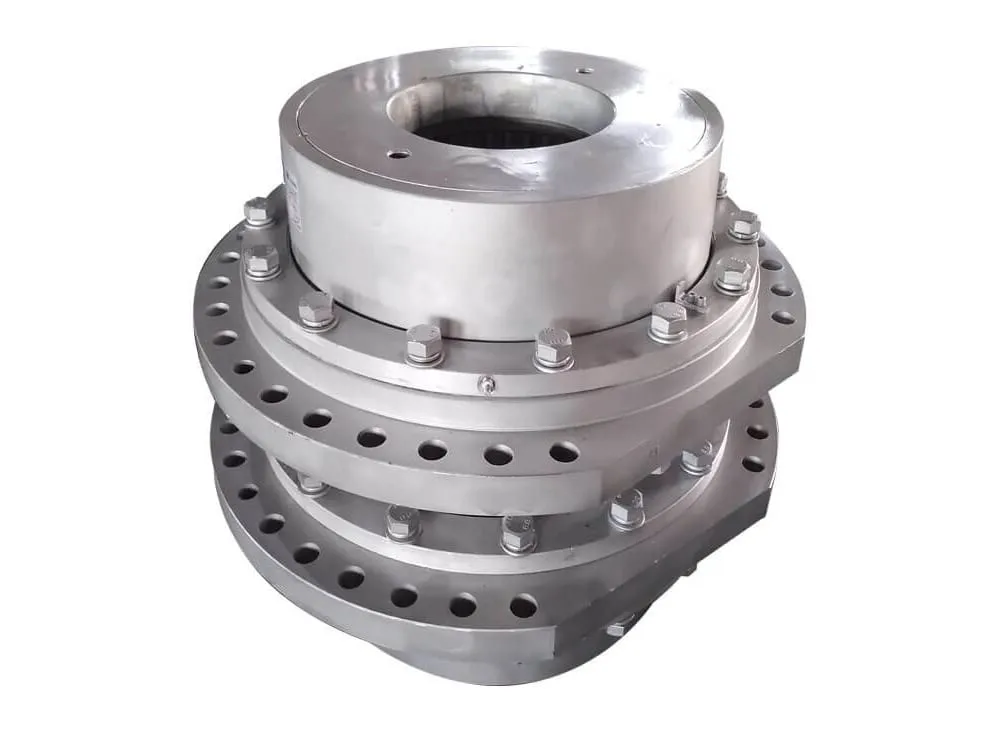

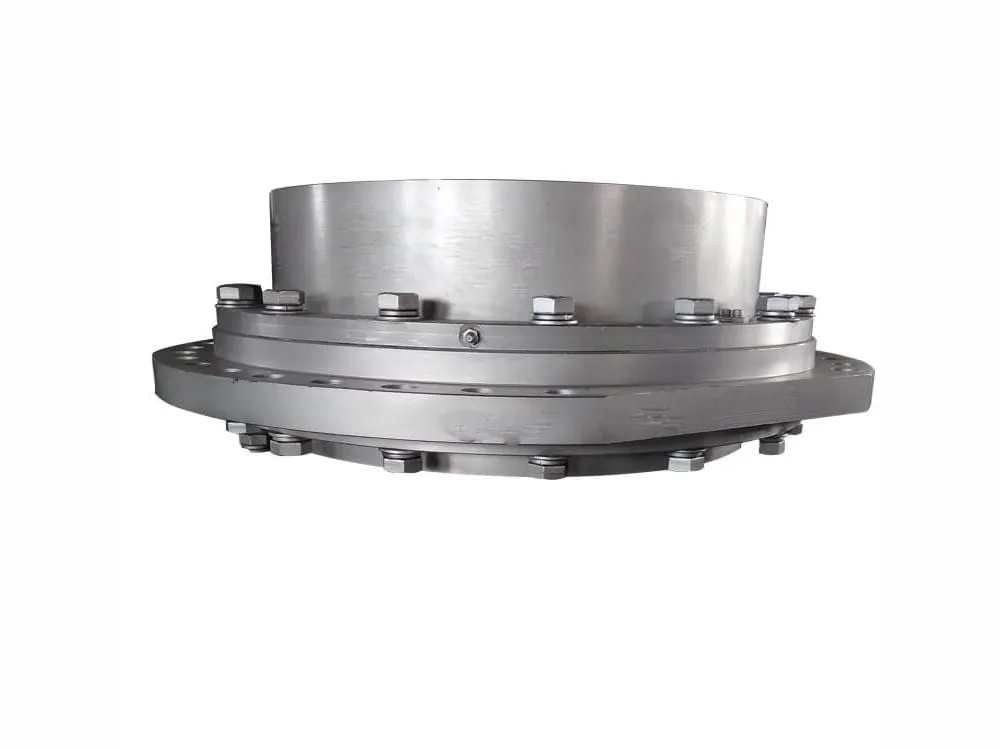

Khớp nối tang trống là khớp răng chuyên dùng cho cơ cấu nâng: răng hình trụ kết hợp con lăn vương miện để giảm trượt khi lệch góc. JAC ghi mô-men uốn chỉ bằng khoảng 24% so với trục cứng truyền động tang đôi.

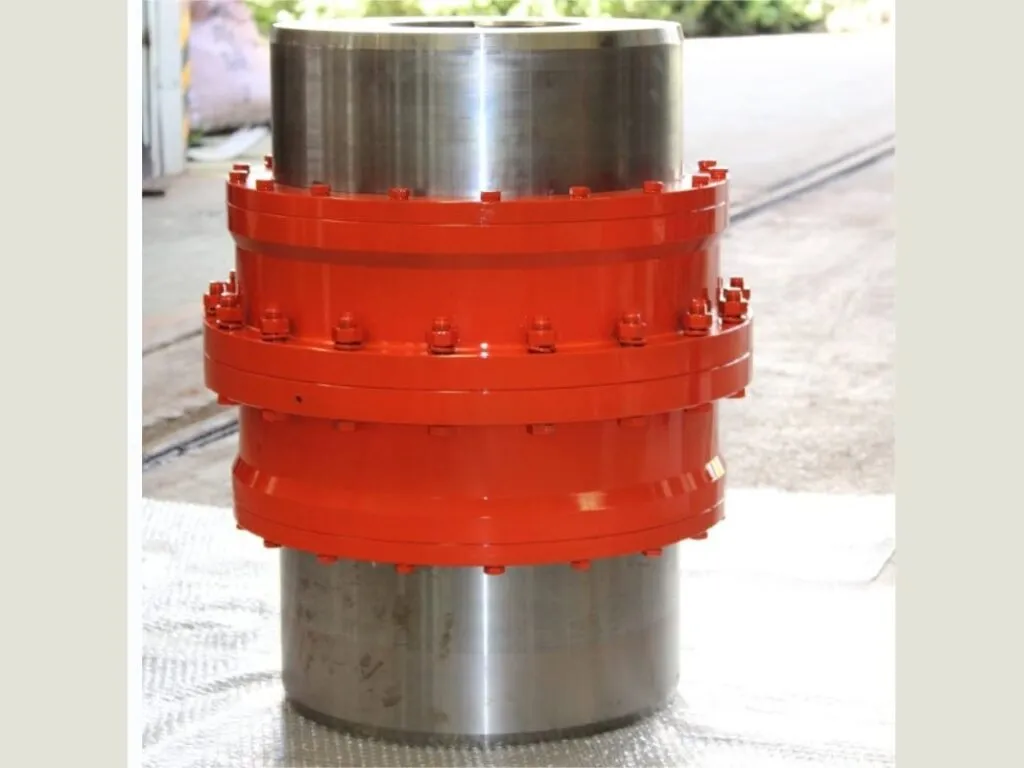

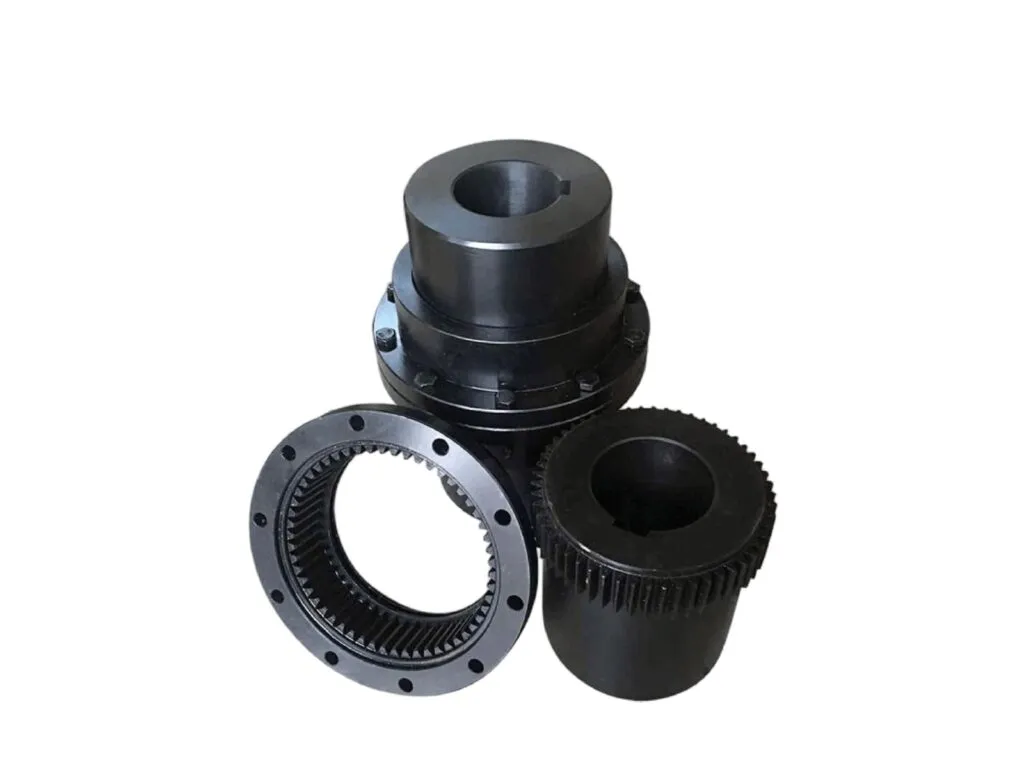

Khác khớp nối răng thông thường và khớp nối mặt bích, khớp này không dùng để truyền lực dọc trục. Nó thuộc nhóm khớp nối trục, cùng nhóm với khớp nối xích.

Các loại khớp nối tang trống theo hãng và kiểu truyền lực

• JAC Wire Drum Coupling: răng hình trụ và con lăn vương miện; dùng cho cầu trục và băng tải ngành thép, cầu cảng.
• KCP Wire Drum Coupling (kiểu KWC): khớp linh động cho cơ cấu nâng cần trục, cần cẩu, nối tang cáp với đầu ra hộp số.
• JAURE TCB và TCB-HD (barrel coupling): các thùng thép tôi nằm giữa răng bán nguyệt của bạc và moay-ơ; TCB-HD mô-men cao hơn TCB khoảng 1,5 lần ở cỡ 25 và 1,8 lần ở cỡ 600.

Thông số kỹ thuật khớp nối tang trống

Lệch góc ±1,5° theo JAC và ±1°30′ theo JAURE; mỗi dòng ghi rõ hãng.

Thông số	Giá trị
Lệch góc cho phép, JAC	Đến ±1,5°
Dịch dọc trục cho phép, JAC	±3 mm đến ±8 mm khi vận hành
Mô-men uốn so với trục cứng truyền động tang đôi, JAC	Khoảng 24% khi lắp khớp nối tang
Giá trị đo X khi tang nhỏ hơn 1.000 mm, JAC	0,5 mm
Giá trị đo X khi tang lớn hơn 1.000 mm, JAC	0,8 mm
Mài mòn cho phép tối đa, JAC	m/2; vượt thì thay khớp
Chu kỳ kiểm mài mòn, JAC	Hằng năm
Lệch góc cho phép, JAURE	±1°30′ (tương đương ±1,5°)
Dịch dọc trục cho phép, JAURE	±3 mm đến ±8 mm tùy cỡ
Mô-men danh định TCB 25 / 600 / 6200, JAURE	4.500 / 70.000 / 685.000 N·m
Tải hướng kính cho phép TCB 25 / 600 / 6200, JAURE	14.500 / 115.000 / 380.000 N
d max trục TCB 25 / 6200, JAURE	68 mm / 430 mm
Mô-men danh định TCB-HD 25 / 600 / 10200, JAURE	6.700 / 125.000 / 1.300.000 N·m
Tải hướng kính cho phép TCB-HD 25 / 600 / 10200, JAURE	17.500 / 130.000 / 600.000 N
Phần tử truyền lực, JAURE	Các thùng (barrel) thép tôi nằm giữa răng bán nguyệt của bạc và moay-ơ
Lực dọc trục	Khớp không dùng để truyền lực dọc trục

Bảng tra cỡ khớp nối tang trống JAURE TCB và TCB-HD

Bảng có 21 cỡ của JAURE từ 25 đến 10200, chia hai nhóm: TCB (18 cỡ) và TCB-HD (21 cỡ, thêm 8200, 9200, 10200). Toàn bộ số là của JAURE; d max tính cho trục có rãnh then DIN 6885/1.

Cỡ (JAURE)	Mô-men danh định TCB (N·m)	Tải hướng kính TCB (N)	Mô-men danh định TCB-HD (N·m)	Tải hướng kính TCB-HD (N)	d max trục (mm)	d min (mm)	D ngoài (mm)	L (mm)
25	4.500	14.500	6.700	17.500	68	38	250	95
50	6.000	16.500	8.300	19.500	80	48	280	100
75	7.500	18.500	10.500	21.000	90	58	320	110
100	9.000	20.000	14.800	27.000	100	58	340	125
130	15.500	31.000	20.800	37.000	115	78	360	130
160	19.500	35.000	26.000	41.000	130	78	380	145
200	24.000	38.500	30.000	45.000	136	98	400	170
300	28.000	42.000	38.000	52.000	156	98	420	175
400	38.000	49.000	52.000	75.000	185	98	450	185
500	61.400	92.000	90.000	117.000	215	98	510	220
600	70.000	115.000	125.000	130.000	Không công bố	118	550	240
1000	120.000	125.000	170.000	145.000	250	138	580	260
1500	180.000	150.000	230.000	175.000	295	158	650	315
2100	250.000	221.000	350.000	265.000	305	168	665	330
2600	310.000	250.000	410.000	310.000	315	168	680	350
3400	400.000	300.000	500.000	350.000	340	198	710	380
4200	500.000	340.000	625.000	400.000	385	228	780	410
6200	685.000	380.000	770.000	470.000	430	258	850	450
8200	Không công bố	Không công bố	900.000	525.000	455	255	940	500
9200	Không công bố	Không công bố	1.050.000	550.000	500	255	1.025	500
10200	Không công bố	Không công bố	1.300.000	600.000	560	270	1.120	500

Dấu — là cỡ không có ở dòng đó.

Báo giá khớp nối tang trống

Giá khớp nối tang trống phụ thuộc hãng, cỡ, mô-men, số lượng và yêu cầu CO/CQ. Gửi đường kính tang và ảnh khớp cũ qua Zalo để nhận báo giá.

Đặt khớp nối tang trống theo cỡ trục, mô-men hoặc bản vẽ tang

Đo đường kính đầu ra hộp số và đầu tang, đọc mã in trên nắp khớp, ghi mô-men truyền và lực kéo cáp, rồi gửi ảnh qua Zalo. Hàng nhập theo bản vẽ tang; có CO/CQ, xuất VAT, giao toàn quốc.

Cách chọn khớp nối tang trống theo mô-men, tải hướng kính và đường kính trục

Chọn cỡ có mô-men danh định không nhỏ hơn mô-men truyền và tải hướng kính cho phép không nhỏ hơn tải lên khớp (JAURE); tải hướng kính phụ thuộc lực kéo cáp và khối lượng tang. Đường kính trục hộp số phải nhỏ hơn d max của cỡ, ví dụ cỡ 200 là 136 mm. Cần thêm mô-men trong cùng đường kính thì dùng TCB-HD.

Lỗi thường gặp ở khớp nối tang trống và cách xử lý

Hiện tượng	Nguyên nhân	Cách xử lý
Răng mòn nhanh	Thiếu bôi trơn hoặc lệch tâm trục dọc	Căn lại trục dọc trước khi cố định tang, nạp mỡ
Chỉ báo mòn đổi hướng	Mài mòn vượt m/2	Thay khớp
Khó lắp nắp ngoài	Thiếu khoảng trống Y để siết bu-lông	Chừa khoảng trống Y theo bảng của hãng

Số liệu trên trang theo catalogue và datasheet của nhà sản xuất từng dòng hàng; tiêu chuẩn tham chiếu: DIN 6885, ISO 286-2 (dung sai lỗ trục H7).
