Gioăng Garlock Blue-Gard 3000-3700, 9850 chịu 205-343 °C, 70-138 bar

Gioăng Garlock (ron Garlock, bìa Garlock 3000) Blue-Gard là tấm gioăng nén không amiang của hãng Garlock, Hoa Kỳ, làm từ sợi aramid trộn chất độn và chất kết dính cao su. Dùng liên tục tới 205 °C, chịu tối đa 371 °C và 70 đến 83 bar tùy mác.

Gioăng Garlock Blue-Gard là gì, khác Gylon và Klingersil thế nào

Blue-Gard là dòng tấm gioăng nén không amiang, chất kết dính là NBR, SBR, neoprene hoặc EPDM tùy mác. Cốt sợi cộng cao su nên đàn hồi, đổi lại chịu axit mạnh kém hơn PTFE. Nhóm chung nằm ở danh mục gioăng không amiang.

Style 3535 và 3545 là Gylon (PTFE), xem ở gioăng Gylon; Style 4122 là lõi vermiculite, không phải aramid. Blue-Gard cũng khác gioăng Klingersil của Klinger dù cùng là bìa không amiang. Cùng nhóm còn gioăng không amiang valqua.

Các loại gioăng Garlock theo chất kết dính và nhiệt độ

Mác Blue-Gard phân theo chất kết dính gắn sợi aramid, các mác chịu nhiệt cao đổi sang sợi carbon, sợi vô cơ hoặc lõi vermiculite.

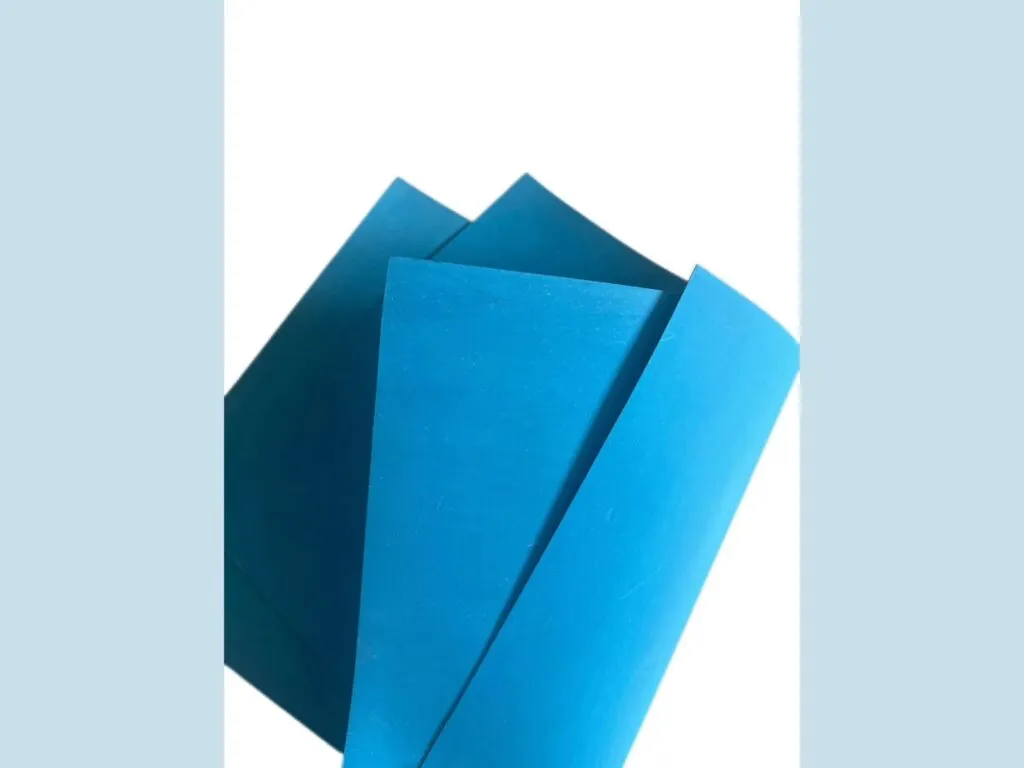

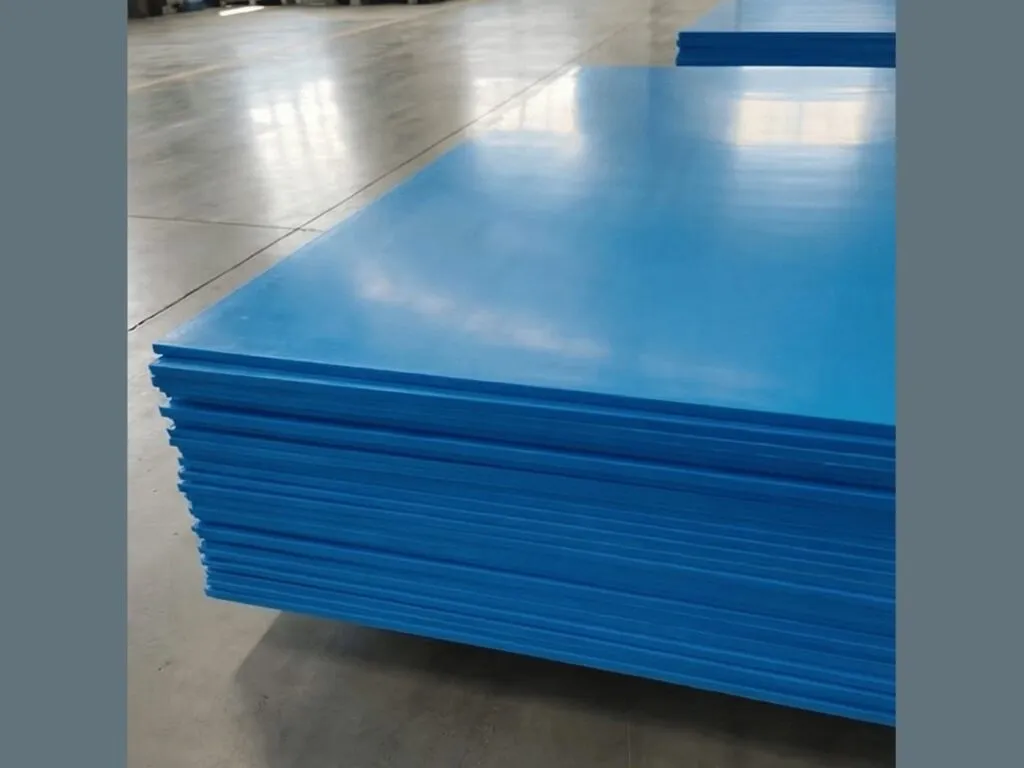

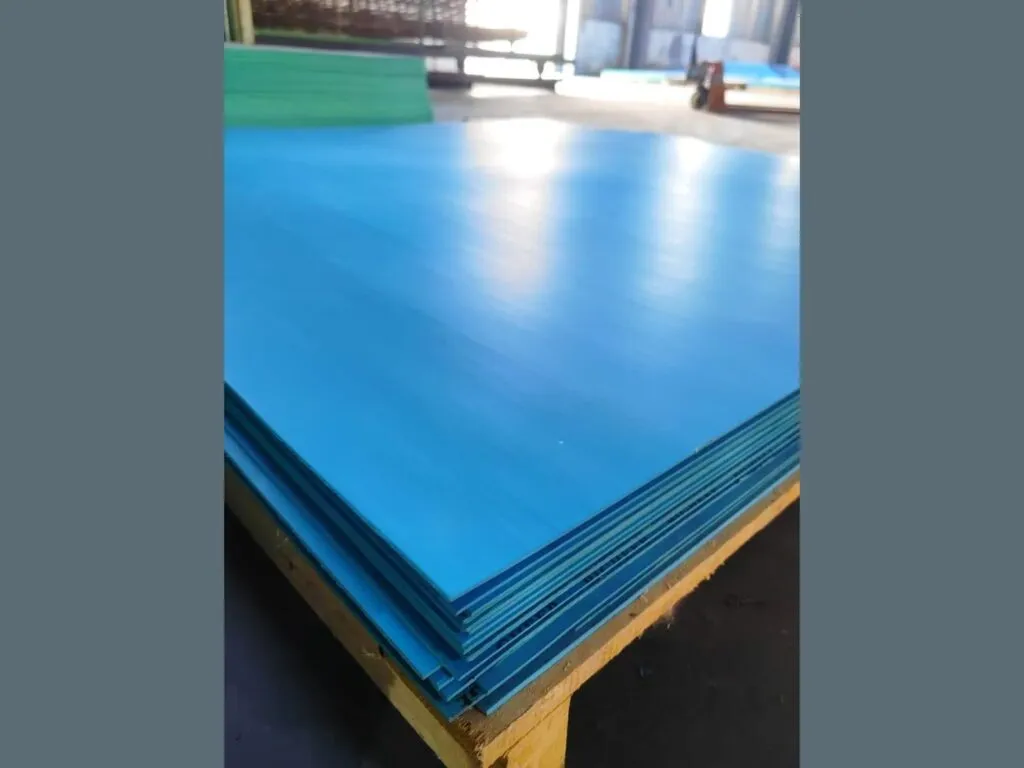

• Blue-Gard 3000 (sợi aramid + NBR, xanh dương): dầu, xăng, nước; 70 bar.
• Blue-Gard 3200 và 3400 (sợi aramid + SBR): 3200 trắng ngà, 3400 xám đen; nước, hơi bão hòa, khí trơ; 83 bar.
• Blue-Gard 3300 (sợi aramid + neoprene, đen): môi chất lạnh, dầu, nhiên liệu.
• Blue-Gard 3700 (sợi aramid + EPDM): nước, hơi bão hòa, hóa chất nhẹ; không hợp dầu khoáng.
• Nhóm chịu nhiệt cao (Style 9850, 9900, 5500, 5507, THERMa-PUR 4122): nhiệt tối đa từ 427 °C tới 1.000 °C.
• Dòng tải thấp (Multi-Swell 3760, Stress Saver, Style 681): Multi-Swell tự nở trong dầu hoặc nước, cùng họ gioăng trương nở; Stress Saver cho mặt bích nhựa; Style 681 sợi thực vật, 13,8 bar.

Thông số kỹ thuật gioăng Garlock Blue-Gard

Blue-Gard 3000 đến 3700 làm việc từ −73 °C tới 205 °C liên tục, đỉnh 371 °C, áp 70 bar (3000) hoặc 83 bar (3200, 3300, 3400, 3700). Số đo theo ASTM trên tấm dày 0,8 mm.

Thông số	Giá trị
Thành phần Blue-Gard 3000	Sợi aramid + chất kết dính NBR, màu xanh dương
Nhiệt độ làm việc 3000 đến 3700	Từ −73 °C; liên tục tối đa 205 °C; đỉnh 371 °C
Áp suất tối đa 3000	70 bar (1.000 psig)
Áp suất tối đa 3200, 3300, 3400, 3700	83 bar (1.200 psig)
Tích số P × T tối đa (tấm 0,8 và 1,6 mm)	12.000 bar·°C; tấm 3,2 mm: 8.600 bar·°C
Khả năng nén 3000 (ASTM F36)	7 đến 17%
Độ phục hồi (ASTM F36)	50% (3000 đến 3400); 40% (3700)
Độ giãn do rão (ASTM F38)	21% (3000); 18% (3200, 3300, 3400); 25% (3700)
Độ bền kéo ngang thớ (ASTM F152)	15 MPa (3000 đến 3400); 17 MPa (3700)
Khối lượng riêng	1,60 g/cm³
Tải bu lông cho hơi nước (3200, 3300, 3400, 3700)	Tối thiểu 33 MPa; ưu tiên 41 đến 69 MPa; dùng tấm 1,6 mm
Độ rò nitơ (DIN 3535-4, 32 MPa, 40 bar)	0,05 cc/phút (3000); 0,03 cc/phút (3200)
Tiêu chuẩn đạt	3000: ABS, BS 7531 Grade Y; 3200: ABS, MIL-DTL-24696C Type II
Độ dày tấm	0,8 mm; 1,6 mm; 3,2 mm

Bảng tra mác Blue-Gard, 9850 và 4122

Bảng gồm 12 mác Garlock, nhiệt tối đa từ 100 °C (Style 681) tới 1.000 °C (THERMa-PUR 4122), áp từ 13,8 tới 138 bar, xếp từ Blue-Gard sang dòng chịu nhiệt cao.

Mác	Thành phần	Màu	Nhiệt liên tục / tối đa (°C)	Áp tối đa (bar)	Nén / phục hồi (%)	Môi chất / tiêu chuẩn
Style 3000	Aramid + NBR	Xanh dương	205 / 371	70	7–17 / 50	Nước, hydrocacbon mạch thẳng, dầu, xăng; ABS, BS 7531 Y
Style 3200	Aramid + SBR	Trắng ngà	205 / 371	83	7–17 / 50	Nước, hơi bão hòa, khí trơ; ABS, MIL-DTL-24696C
Style 3300	Aramid + neoprene	Đen	205 / 371	83	7–17 / 50	Nước, hơi bão hòa, môi chất lạnh, dầu, nhiên liệu
Style 3400	Aramid + SBR	Xám đen	205 / 371	83	7–17 / 50	Nước, hơi bão hòa, khí trơ
Style 3700	Aramid + EPDM	Không công bố	205 / 371	83	7–17 / 40	Nước, hơi bão hòa, hóa chất nhẹ
Multi-Swell 3760	Sợi tổng hợp + cao su riêng	Xanh / trắng ngà	205 / —	34,5	15–30 / 40	Nước, dầu, xăng; tự nở tạo lực bịt; ABS; 1,36 g/cm³
Style 9850	Sợi carbon + NBR	Không công bố	343 / 482	138	Không công bố	Hơi bão hòa, dầu nóng, xăng dầu, môi chất lạnh; ABS Fire Safe
Style 9900	Sợi graphite/carbon + NBR	Không công bố	— / 538	138	Không công bố	Hơi nước, dầu mỡ, hóa chất chung; P×T 700.000 psig·°F (tấm 1,6 mm)
Style 5500	Sợi vô cơ + nitrile	Không công bố	288 / 427	83	Không công bố	Nhiệt cao, tải lớn
Style 5507	Sợi vô cơ + EPDM	Không công bố	288 / 427	83	Không công bố	Nhiệt cao, nước và hơi
THERMa-PUR 4122	Lõi sợi vermiculite	Không công bố	— / 1.000	34,5	Không công bố	Nhiệt rất cao, lò trao đổi nhiệt
Style 681	Sợi thực vật	Không công bố	100 / —	13,8	Không công bố	Nước, hydrocacbon; mặt bích nhẹ

Ô "Không công bố" là mác không có số tương ứng trong bảng; cần số đó thì hỏi kho trước khi đặt.

Báo giá gioăng Garlock

Giá phụ thuộc mác, độ dày tấm, kích thước chi tiết cắt, số lượng và yêu cầu CO, CQ. Gửi mác, độ dày và số lượng qua Zalo để nhận báo giá theo đơn.

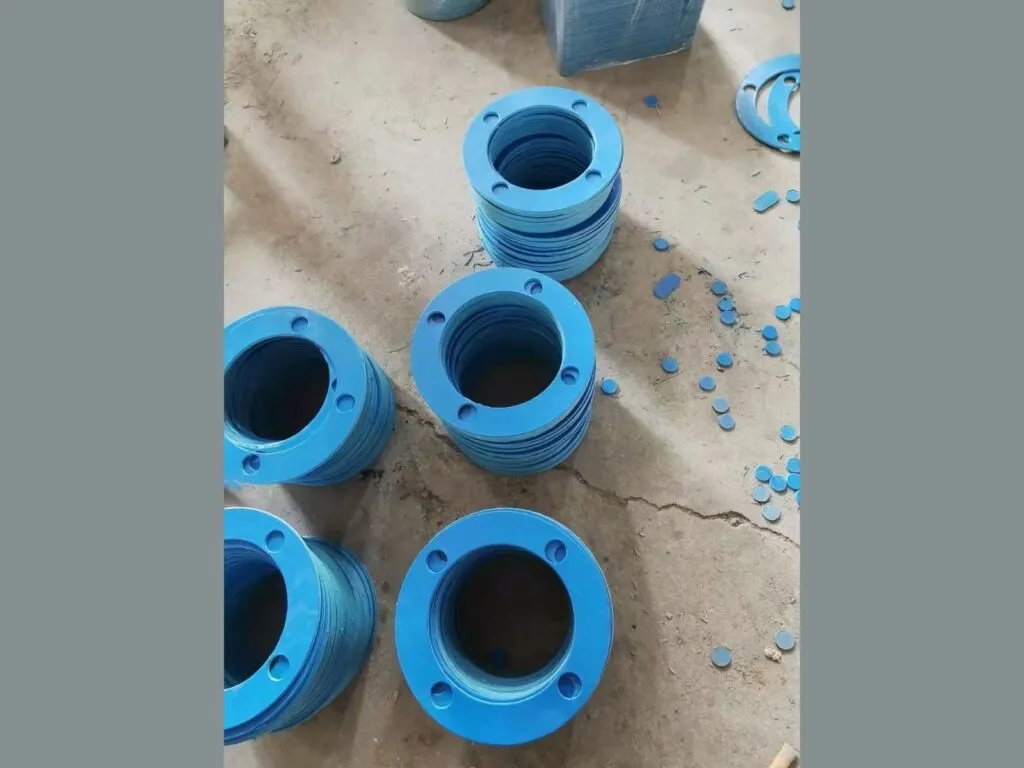

Cắt gioăng Garlock bằng máy CNC theo bản vẽ

Kho cắt gioăng Garlock theo bản vẽ hoặc theo tiêu chuẩn mặt bích như tiêu chuẩn mặt bích JIS 10K. Cần gửi đường kính trong, đường kính ngoài, độ dày và vị trí lỗ bu lông, hoặc ảnh mẫu cũ qua Zalo.

Có sẵn vòng lưới lọc Blue-Gard 3000 cỡ 1/2" đến 10", lưới 20, 40, 60 và 100 mesh.

Cách chọn gioăng Garlock theo môi chất, nhiệt độ và áp suất

Chọn mác theo môi chất, rồi kiểm tích P × T: tấm mỏng không vượt 12.000 bar·°C, chạm 50% giá trị này thì hỏi hãng.

• Môi chất: NBR (3000) cho dầu, xăng; SBR (3200, 3400) cho nước, hơi; neoprene (3300) cho môi chất lạnh; EPDM (3700) cho nước, hóa chất nhẹ.
• Hơi bão hòa: ưu tiên 3200, 3300, 3400, 3700, tấm 1,6 mm, tải siết 41 đến 69 MPa; trên 10 bar phải hỏi hãng.
• Nhiệt độ: trên 343 °C liên tục chuyển sang 9850, 9900 hoặc 5500, 5507; trên 500 °C chọn 4122.
• Axit mạnh, dung môi: chuyển sang Gylon (PTFE) thay vì dòng Blue-Gard.

Lỗi thường gặp ở Blue-Gard và cách xử lý

Hỏng sớm thường do tải siết hoặc chọn nhầm chất kết dính.

Hiện tượng	Nguyên nhân	Cách xử lý
Rò hơi ở mặt bích ngay sau lần khởi động đầu	Tải siết dưới 33 MPa hoặc dùng tấm 3,2 mm cho hơi nước	Dùng tấm 1,6 mm, siết 41 đến 69 MPa và siết lại bu lông trước khi tăng áp
Gioăng 3000 trương phồng, mềm khi ngâm dầu nóng	Quá nhiệt hoặc chọn nhầm chất kết dính (SBR, EPDM cho dầu)	Dầu và xăng chọn 3000 (NBR); dầu nóng liên tục cao chọn 9850
EPDM 3700 hỏng sớm trong đường dầu	EPDM không hợp với dầu khoáng	Đổi sang NBR (3000) hoặc neoprene (3300)
Gioăng dính chặt, tháo ra thành mảnh vụn	Để lâu ở nhiệt cao, không phủ chống dính	Dùng tấm phủ chống dính hoặc bôi lớp chống dính mỏng; vệ sinh mặt bích

Ngoài các dòng trong bảng, kho nhận đặt Garlock Stress Saver 370, 6800, XP, Style 9800, 2900, 2930, 2950 và 660 theo catalogue hãng; gửi mã in trên hàng cũ qua Zalo để nhận tờ thông số và báo giá.

Số liệu trên trang theo catalogue và datasheet của Garlock; tiêu chuẩn tham chiếu: ASTM F36, ASTM F38, ASTM F152.
