Gioăng không amiang Ferolite NAM 30, 32, 42GF, 45CF chịu 180 đến 350 °C

Gioăng không amiang Ferolite (người mua còn gõ bìa Ferolite, ron không amiang Ấn Độ, Ferolite NAM 30, NAM 32) là tấm gioăng của hãng Ferolite Jointings, Ghaziabad, Ấn Độ, làm từ sợi aramid, sợi khoáng, carbon hoặc thủy tinh kết dính cao su NBR, SBR, neoprene hoặc CSM. Nhiệt liên tục từ 180 đến 350 °C, áp tối đa 40 đến 150 kg/cm².

Gioăng không amiang Ferolite là gì, khác Charminar và Klingersil thế nào

Ferolite NAM là bìa không amiang giá tốt của Ấn Độ, dùng thay bìa châu Âu và Mỹ cho mặt bích cùng điều kiện. Khác với bìa amiang Charminar cũng của Ấn Độ nhưng có sợi amiang, và khác gioăng Klingersil của Klinger. Cùng gioăng không amiang còn có gioăng Garlock và gioăng không amiang Valqua.

Các loại gioăng không amiang Ferolite theo mác NAM

• NAM 30, 30Y: sợi aramid và sợi khoáng kết dính NBR, đa dụng chịu dầu; NAM 30Y đạt BS 7531 Grade Y.
• NAM 32, 32N, 32CR, 33: hiệu suất cao, cùng đỉnh 400 °C và 150 kg/cm²; chất kết dính lần lượt là NBR, neoprene, CSM kháng axit và SBR nở có kiểm soát trong dầu.
• NAM 37, 39, 49: tải nhẹ, áp thấp, cho máy biến áp, máy nén, nắp xupap.
• NAM 42GF: thêm sợi thủy tinh, liên tục 350 °C, đỉnh 440 °C; theo hãng đạt BS 7531 Grade X.
• NAM 45CF: thêm sợi carbon, liên tục 300 °C, hợp hơi nước và kiềm mạnh.

Thông số kỹ thuật gioăng không amiang Ferolite

Mỗi mác có ba mức nhiệt: đỉnh, liên tục và trong hơi nước, trong đó mức hơi nước thấp nhất.

Thông số	Giá trị
NAM 30	aramid, khoáng, NBR; 400 / 250 / 220 °C; 100 kg/cm²; 1,70 đến 2,00 g/cm³; bền kéo trên 10 MPa; nén 5 đến 15%; phục hồi trên 50%
NAM 30Y	400 / 250 / 220 °C; 100 kg/cm²; 1,60 đến 1,90 g/cm³; BS 7531 Grade Y
NAM 32	aramid, khoáng, NBR; 400 / 270 / 240 °C; 150 kg/cm²; bền kéo trên 14 MPa
NAM 32N	neoprene; 400 / 270 / 240 °C; 150 kg/cm²; bền kéo trên 10,5 MPa
NAM 32CR	aramid, CSM; 400 / 270 / 240 °C; 150 kg/cm²; bền kéo trên 15 MPa; thử H2SO4 96%, HNO3 95%
NAM 33	SBR; 400 / 270 / 240 °C; 150 kg/cm²; ngâm dầu nở có kiểm soát 8 đến 30%
NAM 37	đỉnh 300 °C; liên tục 220 °C; hơi nước 160 °C; 80 kg/cm²; bền kéo trên 8 MPa
NAM 39	cellulose, khoáng, NBR; 250 / 180 / 120 °C; 50 kg/cm²; bền kéo trên 7 MPa; phục hồi trên 40%
NAM 42GF	aramid, khoáng, thủy tinh, NBR; 440 / 350 / 250 °C; 150 kg/cm²; BS 7531 Grade X
NAM 45CF	aramid, carbon, NBR; 400 / 300 / 280 °C; 150 kg/cm²; bền kéo trên 8 MPa
NAM 49 (xanh dương)	đỉnh 200 °C; liên tục 150 °C; hơi nước 120 °C; 40 bar; dày 0,4 đến 5 mm
Cách đọc cột nhiệt	đỉnh / liên tục / hơi nước; áp là áp làm việc tối đa, tính bằng kg/cm²

Bảng tra mác gioăng không amiang Ferolite

Bảng có 11 dòng, xếp theo thứ tự mác NAM từ nhóm đa dụng đến nhóm tải nhẹ. Cột hơi nước cho biết nhiệt tối đa khi môi chất là hơi.

Mác	Thành phần (sợi / chất kết dính)	Nhiệt đỉnh (°C)	Nhiệt liên tục (°C)	Nhiệt trong hơi nước (°C)	Áp tối đa (kg/cm²)	Ứng dụng
NAM 30	Aramid, khoáng / NBR	400	250	220	100	Dầu, nước, khí, nhiên liệu; hộp số, động cơ
NAM 30Y	Aramid, khoáng, chất độn vô cơ / NBR	400	250	220	100	Như NAM 30; BS 7531 Grade Y
NAM 32	Aramid, khoáng / NBR	400	270	240	150	Máy nén, đường ống, bơm
NAM 32CR	Aramid / CSM	400	270	240	150	Axit, kiềm
NAM 32N	Aramid, khoáng / neoprene	400	270	240	150	Chịu nhiệt, dầu, đàn hồi cao
NAM 33	Aramid, khoáng / SBR	400	270	240	150	Ô tô, hóa chất
NAM 37	Aramid, khoáng / NBR	300	220	160	80	Máy biến áp, máy nén, nắp xupap
NAM 39	Cellulose, khoáng, hữu cơ / NBR	250	180	120	50	Tải nhẹ
NAM 42GF	Aramid, khoáng, thủy tinh / NBR	440	350	250	150	Tải cao, hóa chất mạnh, lò hơi
NAM 45CF	Aramid, carbon / NBR	400	300	280	150	Hơi nước, kiềm mạnh, hóa dầu
NAM 49	Hữu cơ, khoáng / NBR	200	150	120	40 bar	Nước, dầu, tải nhẹ đến vừa

Báo giá gioăng không amiang Ferolite

Giá gioăng Ferolite phụ thuộc mác NAM, độ dày, số lượng và yêu cầu CO/CQ. Kho báo giá theo mác sau khi nhận mã hoặc bản vẽ qua Zalo; đơn số lượng lớn được tính giá riêng.

Cắt gioăng không amiang Ferolite bằng máy CNC theo bản vẽ

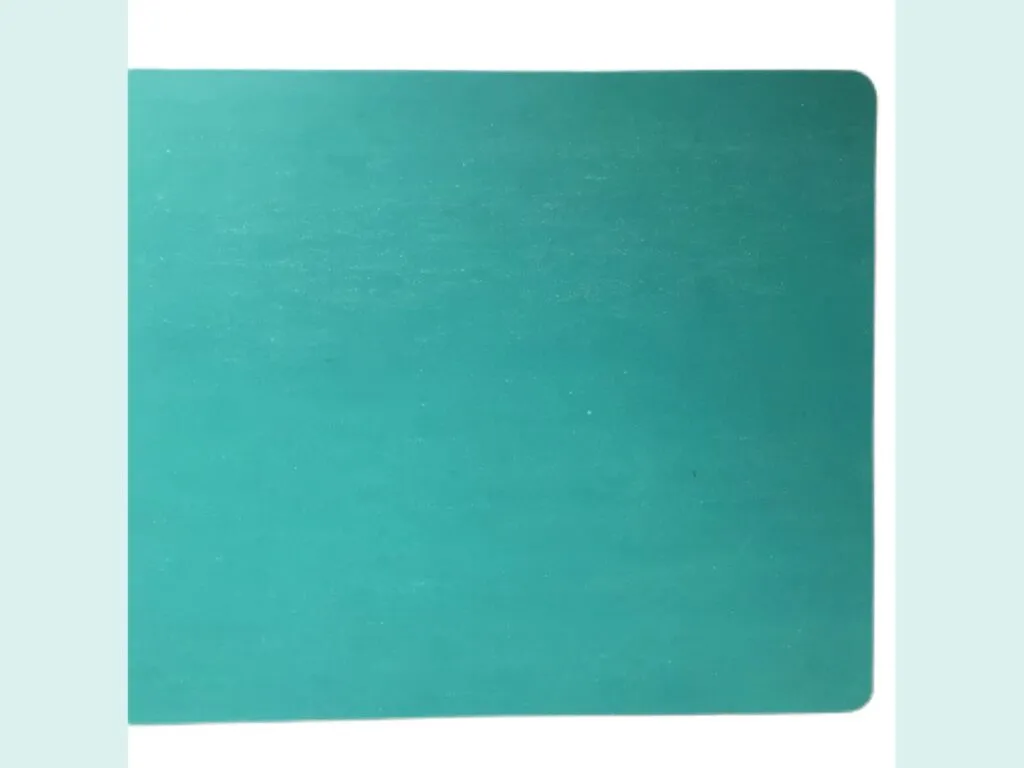

Tấm NAM 30Y có dày 0,25 đến 6,00 mm, khổ 1.500x2.000 mm; NAM 49 dày 0,4 đến 5 mm. Kho cắt gioăng theo bản vẽ hoặc theo tiêu chuẩn mặt bích như mặt bích JIS 10K. Gửi kích thước và lỗ bu lông qua Zalo là đủ để lên đơn.

Cách chọn gioăng không amiang Ferolite theo nhiệt độ và áp suất

Nhiệt liên tục tăng dần: NAM 39 chịu 180 °C, NAM 37 220 °C, NAM 30 250 °C, NAM 32 270 °C, NAM 45CF 300 °C, NAM 42GF 350 °C. Về áp, NAM 39 chịu 50 kg/cm², NAM 37 80, NAM 30 100, các mác còn lại 150. Với hơi nước, đọc cột hơi nước (NAM 32 là 240 °C, NAM 45CF 280 °C). Môi chất lạnh hợp NAM 32N neoprene, axit hợp NAM 32CR. Cần chứng chỉ BS 7531 thì chọn NAM 30Y hoặc NAM 42GF.

Lỗi thường gặp ở gioăng không amiang Ferolite và cách xử lý

Bốn lỗi dưới đây gặp nhiều nhất khi đổi sang bìa Ferolite: sai mác theo nhiệt hơi, siết quá lực, dính mặt bích và nhầm nhãn.

Hiện tượng	Nguyên nhân	Cách xử lý
Gioăng rò sau vài tháng ở hơi nước nóng	Dùng NAM 30 trên 220 °C trong hơi nước	Chuyển sang NAM 32 (240 °C) hoặc NAM 45CF (280 °C)
Gioăng bị ép nát	Siết quá lực với NAM 37 hoặc 39, vốn là mác tải nhẹ	Dùng NAM 30 trở lên cho tải trung bình; chọn tấm dày 1,5 đến 2 mm
Dính mặt bích, xé khi tháo	Để lâu ở nhiệt cao, tấm không phủ chống dính	Chọn tấm phủ chống dính; vệ sinh mặt bích
Nhầm nhãn, không đúng mác đặt	Hàng Ấn Độ ghi nhãn tương tự nhau	Đối chiếu mác với datasheet hãng trước khi nhận hàng

Số liệu trên trang theo catalogue và datasheet của Ferolite; tiêu chuẩn tham chiếu: BS 7531, ASTM F152.
