Gioăng Klingersil không amiang Klinger C-4400, C-4500, C-8200

Gioăng klingersil (bìa klingersil, ron không amiang klinger) là tấm gioăng không amiang của hãng Klinger, ép nóng từ sợi aramid, carbon hoặc thủy tinh với chất kết dính NBR hoặc SBR. Mác C-4400 dùng liên tục tới 200 °C, tối đa 400 °C và 100 bar. Hàng có CO, CQ, nhận cắt theo bản vẽ.

Gioăng Klingersil là gì, khác bìa amiang Klingerit và gioăng Gylon thế nào

Klingersil không chứa sợi amiang; đây là dòng thay thế cho bìa amiang Klingerit. Khác với gioăng Gylon làm từ PTFE, Klingersil có cốt sợi và cao su nên đàn hồi tốt hơn, nhưng chịu hóa chất mạnh kém PTFE. Nhóm hàng là gioăng không amiang, lý do bỏ sợi này nằm trong bài amiang là gì.

Các loại gioăng Klingersil theo thành phần sợi và mục đích dùng

• Đa dụng (C-4400, C-4300, C-4324): sợi aramid kết dính NBR cho nước, dầu, nhiên liệu, hơi áp thấp; C-4324 giới hạn 180 °C, 50 bar.
• Nhiệt và áp cao (C-4430, C-4500, C-4408, C-4409): C-4500 dùng sợi carbon, 220 °C liên tục.
• Chịu hóa chất (C-8200): sợi thủy tinh, 150 °C liên tục, 60 bar.
• Áp thấp, nén mềm (C-6327): màu cam, nén 25%, ngâm dầu nở 45%.
• Thực phẩm, nước uống (Quantum, C-4430, Top-Sil ML1): Quantum có FDA; Top-Sil ML1 chịu 300 °C, 40 bar.
• Đặc chủng (Milam PSS, Statite, Compensil, Gaja): Milam PSS dùng ở 900 °C, 5 bar; Statite là giấy gioăng.

Thông số kỹ thuật gioăng Klingersil C-4400

C-4400 dùng liên tục tới 200 °C, nén 11% và phục hồi 55% ở tấm dày 2,0 mm. Số theo datasheet hãng.

Thông số	Giá trị
Thành phần C-4400	Sợi aramid kết dính cao su NBR, màu xanh lục
Nhiệt độ liên tục tối đa C-4400	200 °C
Nhiệt độ tối đa (ngắn hạn) C-4400	400 °C; không dùng đồng thời nhiệt tối đa và áp tối đa
Áp suất tối đa C-4400	100 bar
Khả năng nén / phục hồi C-4400 (ASTM F36J, tấm 2,0 mm)	11% / 55%
Giảm ứng suất DIN 52913 (50 MPa, 16 h)	37 MPa ở 175 °C; 25 MPa ở 300 °C
Độ kín DIN 28090-2	0,02 mg/(s·m)
Khối lượng riêng C-4400	1,6 g/cm³
Độ tăng độ dày khi ngâm (C-4400)	Dầu IRM 903 (5 h/150 °C): 3%; xăng Fuel B (5 h/23 °C): 5%
Hệ số ASME của C-4400 (dày 2,0 mm, cấp kín 0,1 mg/(s·m))	y = 15 MPa; m = 1,6
Phân loại BS 7531:2006	Grade AY
Độ dẫn nhiệt C-4400	0,42 W/(m·K)
Chứng nhận C-4400	BAM, DIN-DVGW, DIN-DVGW W 270, DVGW VP 401, ÖVGW, TA-Luft, DNV GL, Fire-Safe theo DIN EN ISO 10497

Bảng tra mác Klingersil C-4400, C-4500, C-8200

Bảng 11 dòng, nhiệt liên tục từ 100 °C (Statite) đến 900 °C (Milam PSS), áp từ 5 đến 100 bar. Ô "Không công bố" là chỉ số hãng không công bố cho mác đó.

Mác	Thành phần	Màu	Nhiệt liên tục (°C)	Nhiệt tối đa (°C)	Áp tối đa (bar)	Nén / phục hồi (%)	Ghi chú
C-4324	Sợi tổng hợp + NBR	Đen / xanh lục	180	350	50	10 / 55	WRAS; khối lượng riêng 1,85 g/cm³; dày 0,4–3 mm
C-4400	Sợi aramid + NBR	Xanh lục	200	400	100	11 / 55	Đa dụng; 1,6 g/cm³; dày 0,25–3 mm
C-4408	Sợi aramid + NBR + dây kim loại	Xanh lục / xanh oliu	Không công bố	Không công bố	Không công bố	8 / 50	1,9 g/cm³; DNV GL
C-4430	Sợi tổng hợp + sợi thủy tinh	Trắng / xanh lục	200	400	100	Không công bố	WRAS; dày 0,25–4 mm
C-4500	Sợi carbon + phụ gia chịu nhiệt + NBR	Đen	220	400	100	11 / 60	1,6 g/cm³; dày 0,4–3 mm
C-6327	Sợi aramid + sợi vô cơ + SBR	Cam	Không công bố	Không công bố	Không công bố	25 / 45	1,7 g/cm³; dày 0,5–1,5 mm; áp thấp
C-8200	Sợi thủy tinh + chất đàn hồi kháng axit	Trắng	150	200	60	9 / 55	1,7 g/cm³; dày 1–3 mm; TA-Luft
Quantum	Sợi + HNBR	Không công bố	350	400	100	Không công bố	FDA, Fire-Safe, oxy; dày 0,8–3 mm
Top-Sil ML1	Gioăng chịu nhiệt	Không công bố	300	400	40	Không công bố	WRAS; dày 0,75–3 mm
Milam PSS	Tấm chịu nhiệt rất cao	Không công bố	900	900	5	Không công bố	Khổ 1,2x1,0 m; dày 1,3–3 mm
Statite AS 80.090	Giấy gioăng	Không công bố	100	120	8	Không công bố	Khổ 1,0x1,0 m; dày 0,15–6,4 mm

Phục hồi càng cao thì gioăng giữ lực bu lông càng tốt sau chu kỳ nhiệt. Các mác C-4408 và C-6327 không ghi đủ số nhiệt, áp trong bảng. C-4409 (lưới thép dãn; TA-Luft, DNV GL), C-4430 plus (biến thể C-4430; DVGW, WRAS, Fire-Safe, TA-Luft), C-4509 (dòng C-4500 chịu ứng suất cao; DNV GL), C-4300 (aramid + NBR đa dụng; DVGW, KTW, DIN 16421), Compensil và Gaja (mác tải thấp; TA-Luft, DNV GL) cũng không nêu số nhiệt, áp; hỏi kho trước khi chọn.

Báo giá gioăng Klingersil

Giá gioăng klingersil phụ thuộc mác (C-4324, C-4400, C-4500, C-8200), độ dày, số lượng và yêu cầu CO, CQ. Gửi mác, kích thước, số lượng qua Zalo để nhận báo giá theo đơn, chưa gồm VAT 8%.

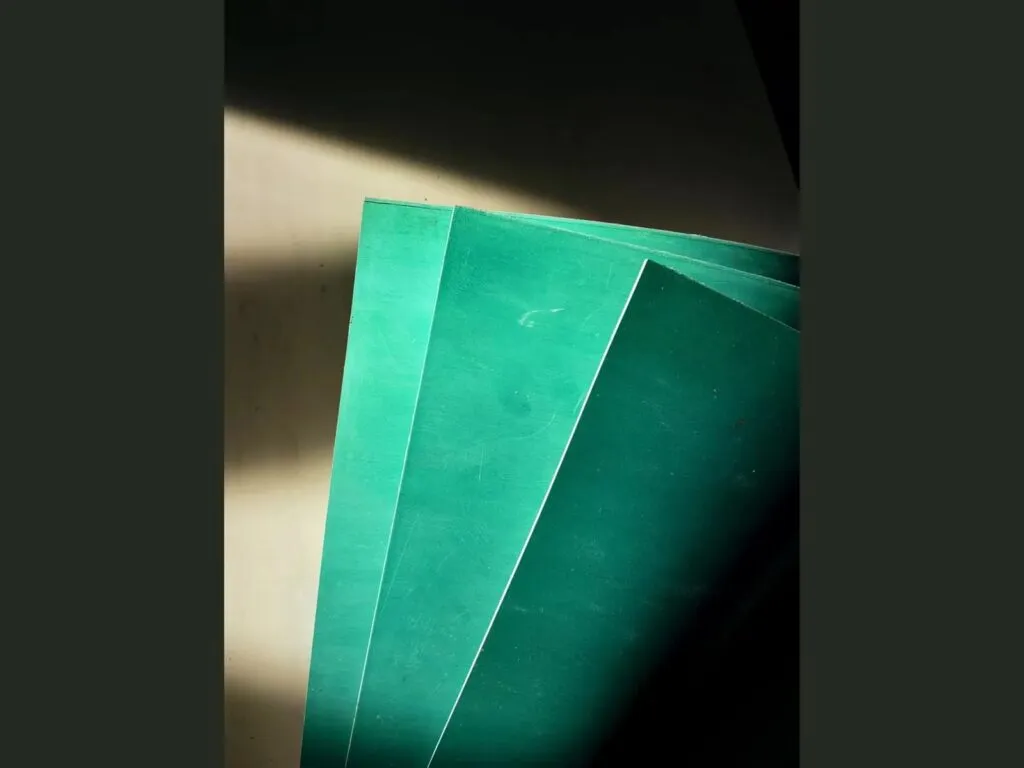

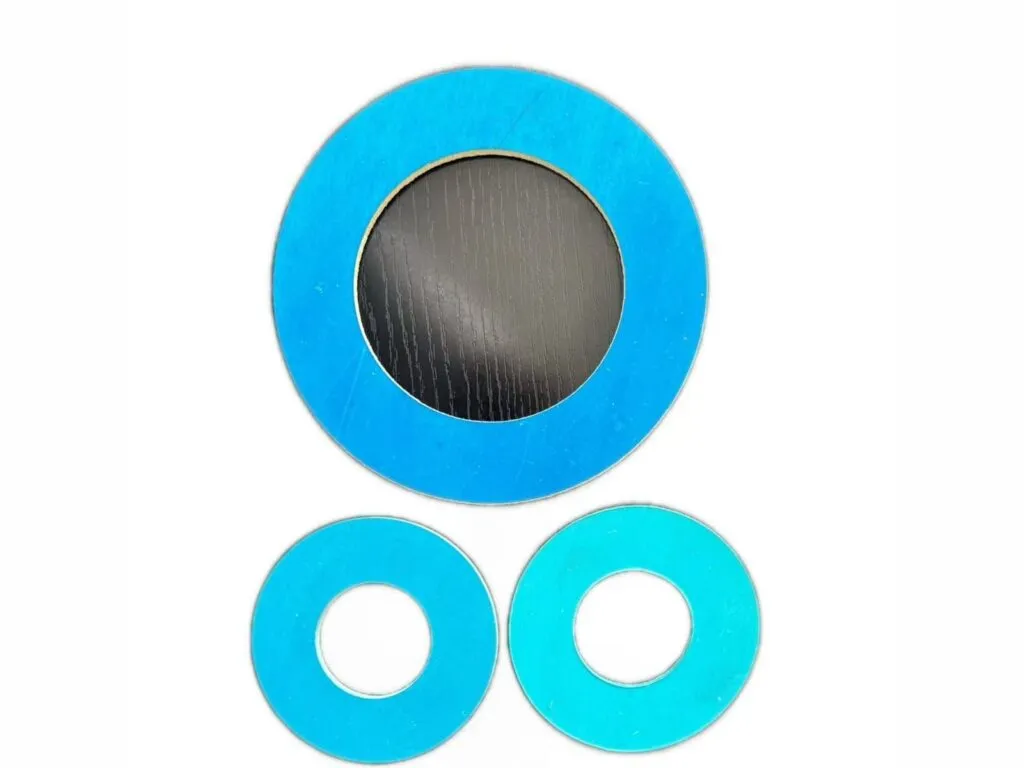

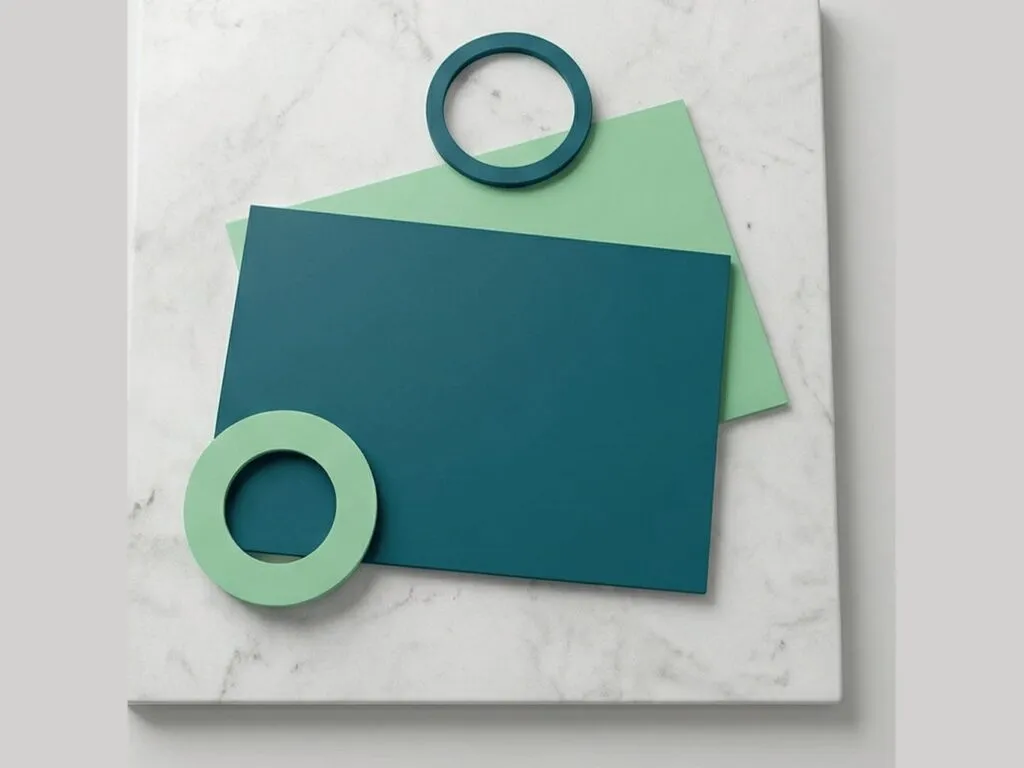

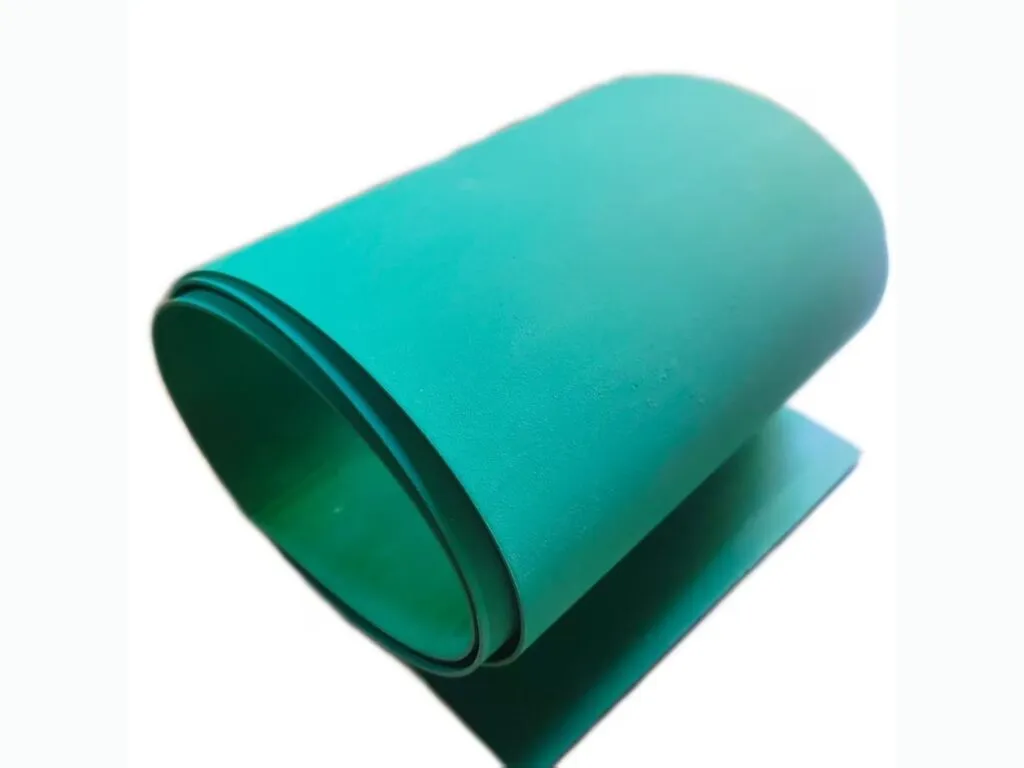

Cắt gioăng Klingersil bằng máy CNC theo bản vẽ

Tấm Klinger có khổ chuẩn 1.000x1.500mm và 2.000x1.500mm, dung sai ±50 mm dài và rộng theo DIN 28091-1. Kho cắt theo bản vẽ hoặc tiêu chuẩn mặt bích ANSI, JIS, DIN, BS, kiểu có lỗ bu lông (RF) hoặc không lỗ (FF). Gửi đường kính trong, đường kính ngoài, độ dày (C-4400 dày 0,5 đến 3,0 mm) và bản vẽ hoặc ảnh gioăng cũ qua Zalo.

Chọn gioăng Klingersil theo nhiệt độ, áp suất và môi chất

Xác định nhiệt độ làm việc liên tục trước, rồi mới nhìn nhiệt tối đa: C-4324 tới 180 °C, C-4400 tới 200 °C, C-4500 tới 220 °C.

• Theo áp: C-4324 giới hạn 50 bar, C-4400 và C-4500 tới 100 bar, Top-Sil ML1 chỉ 40 bar.
• Axit mạnh: chuyển sang C-8200 (150 °C, 60 bar) hoặc gioăng PTFE.
• Nước uống, thực phẩm: kiểm chứng nhận WRAS, KTW, FDA của đúng mác.
• Muốn so hãng khác cùng nhóm: gioăng Garlock và gioăng không amiang Ferolite.

Lỗi thường gặp khi dùng tấm Klinger và cách xử lý

Bốn lỗi ở mặt bích nóng, kèm nguyên nhân và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Rỉ dầu sau vài tuần ở mặt bích nóng	Chọn mác chạm trần nhiệt, hoặc dùng C-6327 (ngâm dầu nở 45%)	Đổi sang C-4400 hoặc C-4500; giữ nhiệt dưới 200 °C liên tục với C-4400
Gioăng bị ép nát, lòi ra ngoài mặt bích	Siết quá lực hoặc chọn tấm quá mỏng, quá mềm cho tải lớn	Tính tải theo hệ số y, m của hãng (C-4400 dày 2 mm: y 15 MPa, m 1,6); dùng tấm dày 1,5 đến 2 mm
Dán chặt vào mặt bích khi tháo	Để lâu ở nhiệt cao, mặt gioăng không phủ chống dính	Chọn tấm có lớp chống dính hai mặt; vệ sinh mặt bích trước khi lắp
Mất lực bu lông, rò sau chu kỳ nóng lạnh	Giảm ứng suất của vật liệu (C-4400 còn 25 MPa ở 300 °C so với 37 MPa ở 175 °C)	Siết lại bu lông sau chu kỳ nhiệt đầu; cân nhắc C-4500 có độ phục hồi 60%

Số liệu trên trang theo catalogue và datasheet của Klinger; tiêu chuẩn tham chiếu: DIN 52913, DIN 28090-2, BS 7531.
