Dây hơi xoắn PU phi 8, phi 10, dài 3 đến 15 m

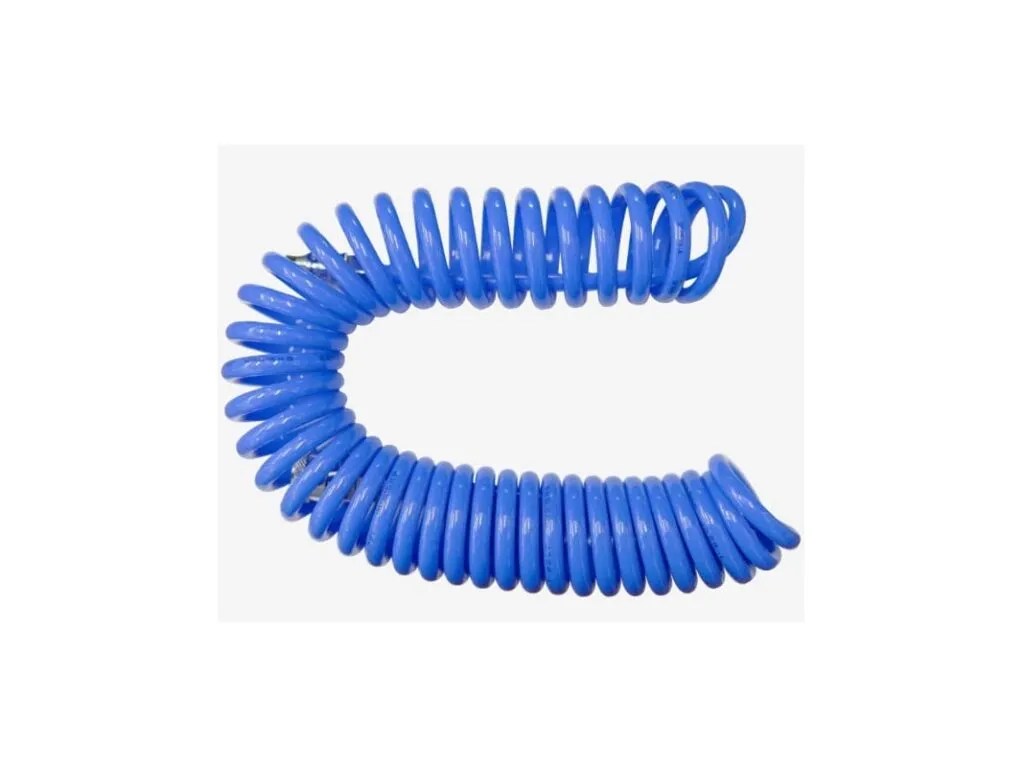

Dây hơi xoắn (ống hơi xoắn, dây hơi lò xo, coil hose) là ống PU uốn thành vòng xoắn như lò xo, kéo ra khi dùng và tự co lại khi buông tay. Kho bán hai cỡ phi 8 (8x5) và phi 10 (10x6,5), sợi dài 3 đến 15 m, chịu áp làm việc 9,9 kgf/cm² (khoảng 0,97 MPa).

Dây hơi xoắn là gì, khác ống hơi PU thẳng và cuộn rulo thế nào

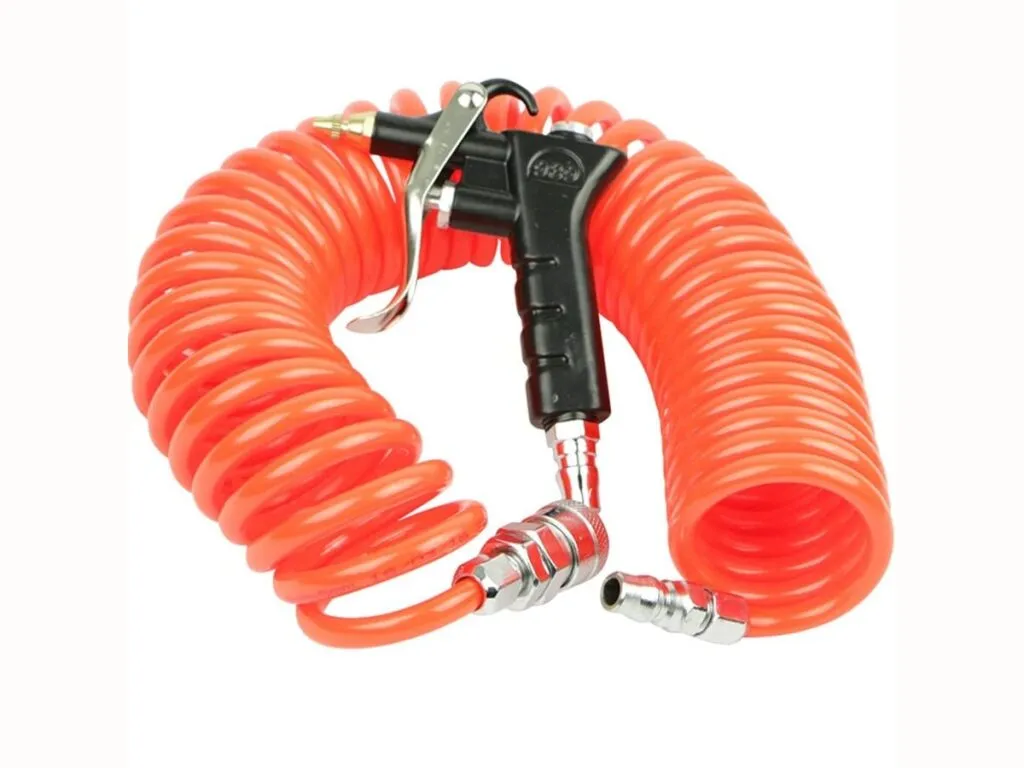

Dây nối ổ khí với súng xịt, súng bắn đinh, súng vặn ốc, thường lắp sẵn khớp nhanh hai đầu. Khác dây hơi khí nén thẳng bán theo mét, dây xoắn bán theo sợi, gọn và không nằm vướng sàn. Cuộn dây có tang lò xo tự rút (rulo) là hàng khác.

Các loại dây hơi xoắn theo cỡ ống và khớp nối

Dây chia theo cỡ ống, khớp hai đầu và cách ghi chiều dài.

• Phi 8 (8x5): lòng 5 mm, vòng xoắn khoảng 34 mm, đủ cho súng xịt và súng bắn đinh nhỏ. Sợi 3, 6, 9, 12, 15 m.
• Phi 10 (10x6,5): lòng 6,5 mm, vòng xoắn khoảng 42 mm, cho súng vặn ốc và máy mài hơi cần nhiều khí. Sợi 6, 9, 12, 15 m.

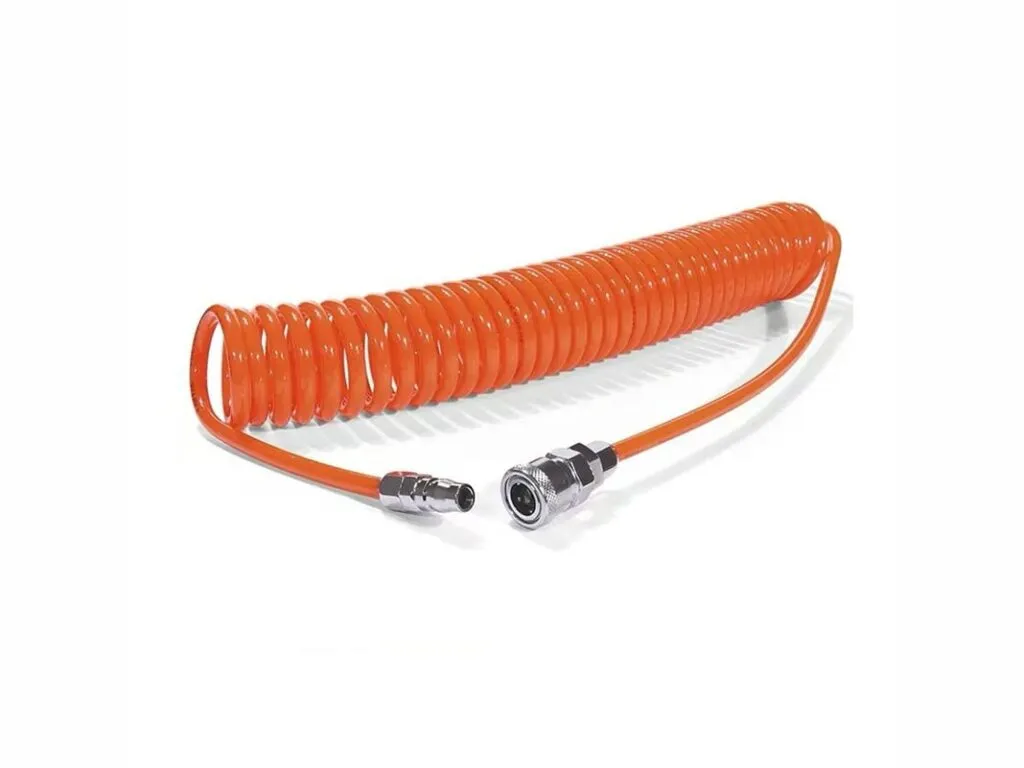

• Có khớp hai đầu hoặc đầu trơn: đầu cái có van tự đóng, đầu đực cắm ổ khí; khớp cỡ 20 ren R1/4, cỡ 30 ren R3/8, cỡ 40 ren R1/2. Loại đầu trơn tự lắp khớp nối nhanh khí nén.
• Chiều dài ghi và chiều dài dùng được: hàng Jisan ghi hai số, dây 5 m dùng được 4 m, dây 7,5 m dùng 6 m, dây 10 m dùng 8 m.

Thông số kỹ thuật dây hơi xoắn

Dây hơi xoắn làm bằng polyurethane, ba cỡ ống 8x5, 10x6,5, 12x8 mm, chịu 9,9 kgf/cm² ở mọi cỡ, nhiệt độ từ −20 đến 80 °C, vòng xoắn rộng 34 đến 60 mm.

Thông số	Giá trị
Vật liệu	Polyurethane (PU)
Cỡ ống	8x5, 10x6,5, 12x8 mm (ngoài x lòng)
Áp làm việc	9,9 kgf/cm² (khoảng 0,97 MPa, 9,7 bar), mọi cỡ
Đường kính ngoài vòng xoắn	34 mm (8x5); 42 mm (10x6,5); 60 mm (12x8)
Chiều dài dùng được (dây Jisan)	4.000 / 6.000 / 8.000 mm ứng với dây ghi 5 / 7,5 / 10 m
Chiều dài thu gọn, cả đuôi (8x5, 10x6,5)	1.000 / 1.230 / 1.400 mm (dây 5 / 7,5 / 10 m)
Chiều dài phần xoắn khi thu gọn (8x5, 10x6,5)	400 / 630 / 800 mm
Đuôi thẳng hai đầu	Một đầu 100 mm, một đầu 500 mm
Nhiệt độ làm việc của ống PU	−20 đến 80 °C
Khớp nối nhanh lắp kèm	Đầu cái (S) có van tự đóng, đầu đực (P); cỡ 20 ren R1/4, 30 ren R3/8, 40 ren R1/2; đuôi chuột 7 / 11 / 14,5 mm; 0 đến 9,9 kgf/cm²; 0 đến 60 °C
Màu	Đen, trắng, xanh dương, đỏ, xanh lá, vàng
Công dụng hãng ghi	Dụng cụ khí, thiết bị khí nén công nghiệp, máy bôi trơn tập trung; nhẹ, chịu lạnh, chịu va đập

Bảng tra mã dây theo phi và chiều dài sợi

Bảng có 9 dòng, mỗi dòng một kiểu dây hơi xoắn PU, cùng thuộc nhóm PU xoắn: phi 8 dài 3, 6, 9, 12, 15 m và phi 10 dài 6, 9, 12, 15 m, kèm cỡ ống, đường kính vòng xoắn và áp làm việc.

Loại dây	Cỡ có sẵn (mm, ren inch hoặc ren M)	Cỡ ống (ngoài x lòng, mm)	Đường kính vòng xoắn (mm)	Áp làm việc	Nhóm
Dây hơi xoắn khí nén PU phi 10 dài 12m	Không công bố	10x6,5 (lòng 6,5)	42 (Jisan 10x6,5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn
Dây hơi xoắn khí nén PU phi 10 dài 15m	Không công bố	10x6,5 (lòng 6,5)	42 (Jisan 10x6,5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn
Dây hơi xoắn khí nén PU phi 10 dài 6m	Không công bố	10x6,5 (lòng 6,5)	42 (Jisan 10x6,5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn
Dây hơi xoắn khí nén PU phi 10 dài 9m	Không công bố	10x6,5 (lòng 6,5)	42 (Jisan 10x6,5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn
Dây hơi xoắn khí nén PU phi 8 dài 12m	Không công bố	8x5 (lòng 5)	34 (Jisan 8x5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn
Dây hơi xoắn khí nén PU phi 8 dài 15m	Không công bố	8x5 (lòng 5)	34 (Jisan 8x5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn
Dây hơi xoắn khí nén PU phi 8 dài 3m	Không công bố	8x5 (lòng 5)	34 (Jisan 8x5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn
Dây hơi xoắn khí nén PU phi 8 dài 6m	Không công bố	8x5 (lòng 5)	34 (Jisan 8x5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn
Dây hơi xoắn khí nén PU phi 8 dài 9m	Không công bố	8x5 (lòng 5)	34 (Jisan 8x5)	9,9 kgf/cm² ≈ 0,97 MPa (Jisan)	PU xoắn

Đọc mã theo phi rồi chiều dài: "phi 10 dài 9m" là ống 10x6,5 mm, sợi 9 m. Vòng xoắn và áp làm việc theo dây Jisan cùng cỡ ống; chiều dài dùng được tùy hãng.

Báo giá dây hơi xoắn

Giá phụ thuộc cỡ ống, chiều dài sợi, loại khớp hai đầu và số lượng. Gửi cỡ, chiều dài, số sợi qua Zalo để nhận báo giá, xuất VAT, giao toàn quốc.

Đặt hàng theo cỡ ống và chiều dài sợi

Hàng bán theo sợi, đặt theo phi (8 hoặc 10) và chiều dài 3 đến 15 m, không cắt. Đo khoảng cách từ ổ khí tới chỗ làm, chụp ảnh khớp đầu dây gửi qua Zalo để chọn đúng chuẩn ren.

Cách chọn dây hơi xoắn phi 8 hay phi 10 theo dụng cụ

• Cỡ theo dụng cụ: súng xịt hơi và súng bắn đinh nhỏ dùng phi 8 (lòng 5 mm); súng vặn ốc, máy mài hơi ăn nhiều khí dùng phi 10 (lòng 6,5 mm).
• Chiều dài: đo từ ổ khí tới chỗ làm rồi cộng dư. Dây kéo căng hết dễ giãn vòng, Jisan cho dùng khoảng 80% chiều dài ghi.
• Áp: áp máy nén không vượt 9,9 kgf/cm²; máy nén đặt 8 bar vẫn trong giới hạn, nên có bộ lọc khí nén ở đầu nguồn.
• Khớp: hai đầu cùng chuẩn với ổ khí đang có, cỡ 20 ren 1/4 là phổ biến. Phụ kiện đi kèm nằm trong nhóm thiết bị khí nén.

Lỗi thường gặp ở dây hơi xoắn và cách xử lý

Bốn lỗi thường gặp ở dây xoắn dùng lâu, kèm nguyên nhân và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Dây không co lại hết, vòng xoắn giãn	Kéo quá chiều dài dùng được, để căng lâu ngày hoặc để chỗ nóng	Chọn dây dài hơn khoảng cách làm việc; treo ở trạng thái thu gọn khi nghỉ
Dụng cụ yếu khi dùng dây xoắn dài	Lòng 5 mm của phi 8 cộng dây dài làm tụt áp ở đầu súng	Dùng phi 10 hoặc rút ngắn dây
Xì khí ở khớp đầu dây	Gioăng khớp mòn, khớp khác chuẩn ổ khí, đuôi chuột lỏng	Thay khớp đúng chuẩn, siết kẹp hoặc thay đuôi
Dây nứt ngay sau đầu khớp	Kéo giật, gập gắt ở chỗ nối	Cắt bỏ đoạn nứt, lắp lại khớp; dùng loại có lò xo chống gập

Số liệu trên trang theo catalogue và datasheet của Jisan.
