Bộ chia khí nén thanh nhôm, đế ngang SML 2-9 ổ, đế tròn ren 1/4, 1/2

Bộ chia khí nén (còn gọi bộ chia khí, bộ chia hơi) là khối kim loại có một cửa vào ren 1/4 (ren 13) hoặc 1/2 (ren 21) và 2 đến 10 cửa ra, chia một đường hơi cho nhiều điểm dùng. Kho có thanh nhôm nhiều lỗ ren, đế ngang SML 2 đến 9 ổ và đế tròn 2 ngả, 3 ngả.

Bộ chia khí nén là gì, khác chữ T chữ Y ghim ống thế nào

Bộ chia khí nén có hai họ: thanh nhôm khoan lỗ ren, tự lắp đầu nối hoặc van bi vào từng lỗ; và bộ chia ổ khớp nối nhanh, mỗi ổ là đầu cái có van tự đóng nên ổ trống vẫn kín hơi. Chữ T, chữ Y, ngã 4 ghim ống không có van, chỉ chia ống cố định, rút ống phải xả áp; loại này xem ở đầu nối nhanh khí nén. Mã SML ở kho nghĩa là số ổ: SML-2 đến SML-9.

Các loại bộ chia khí nén theo kết cấu

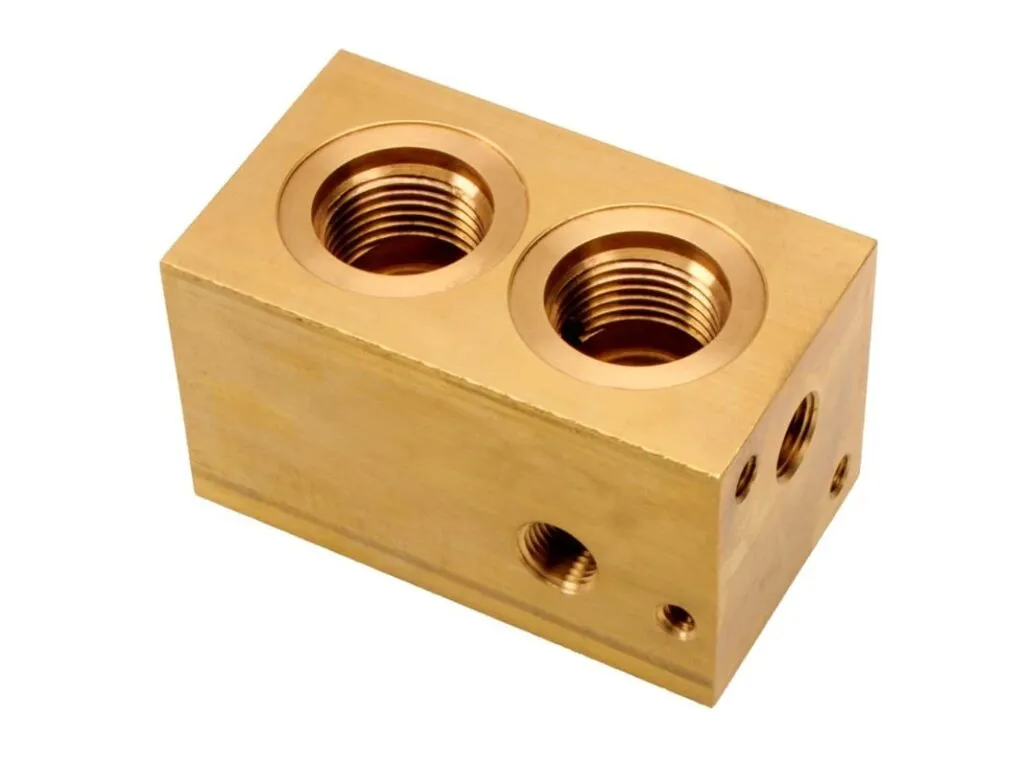

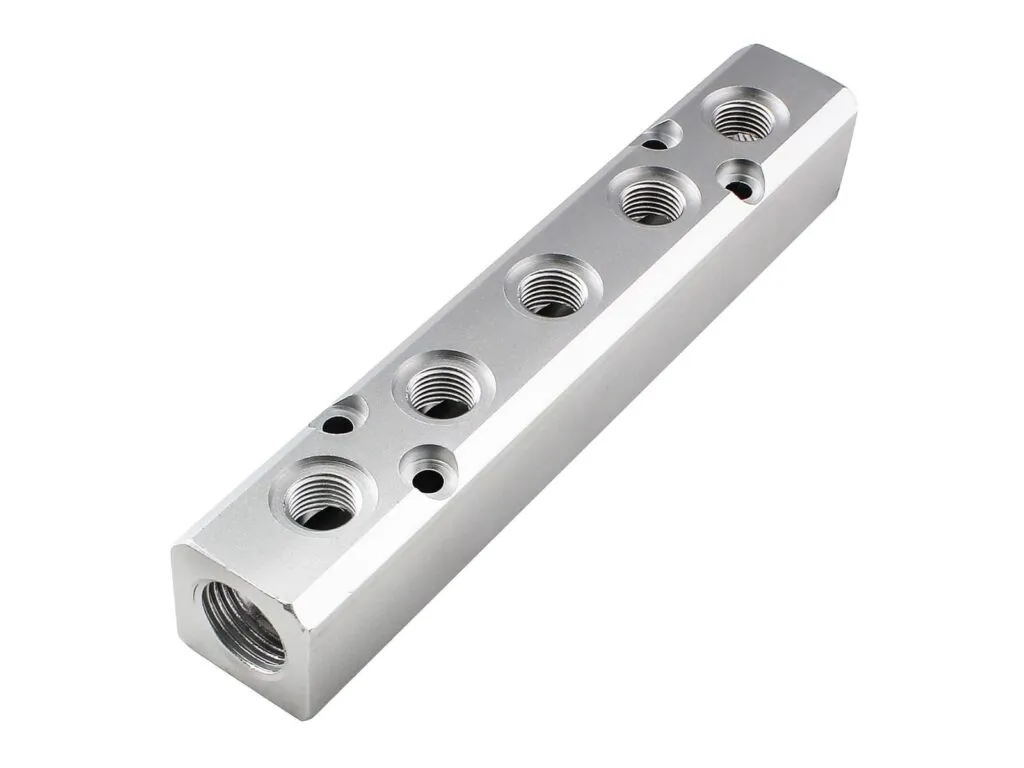

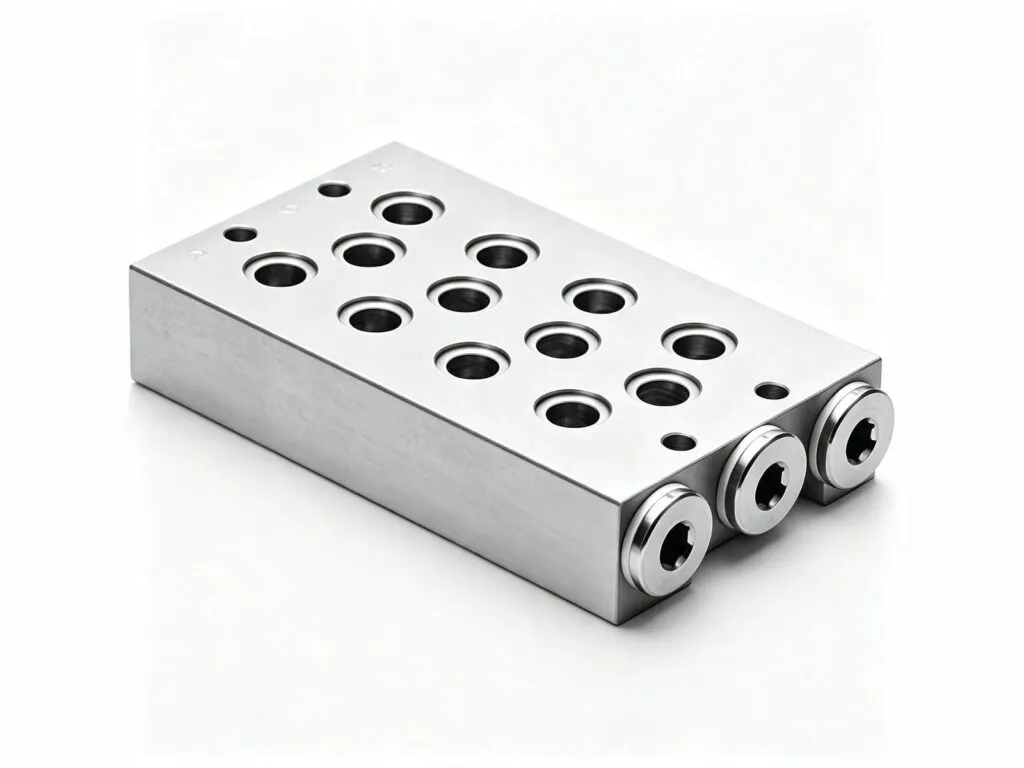

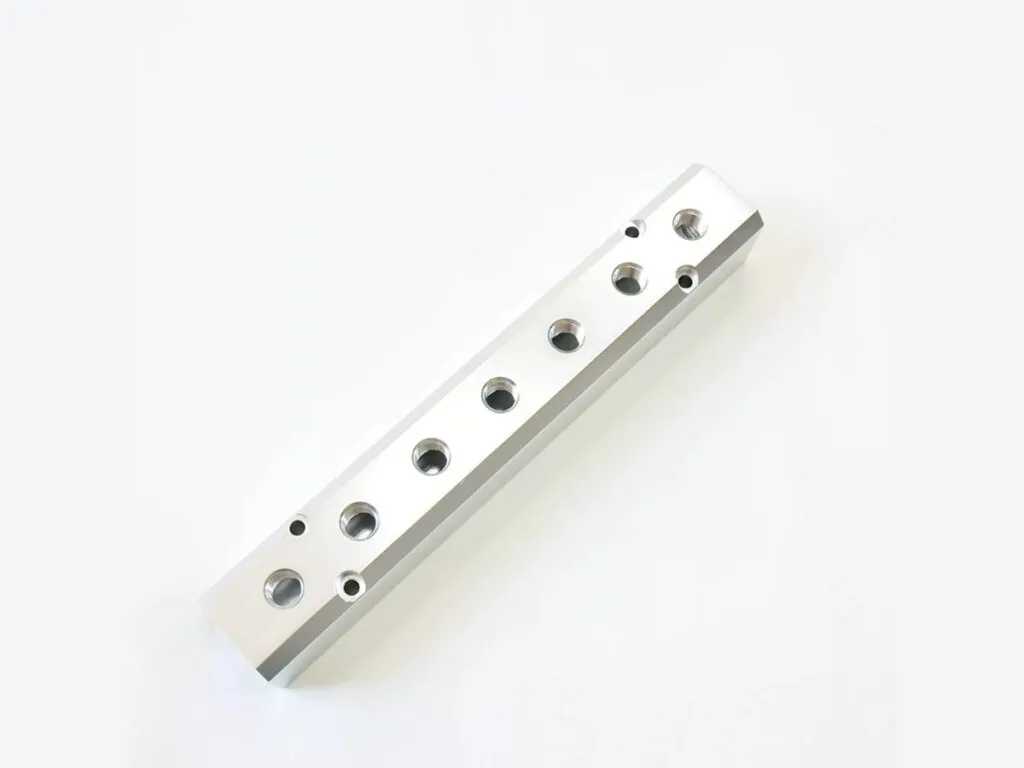

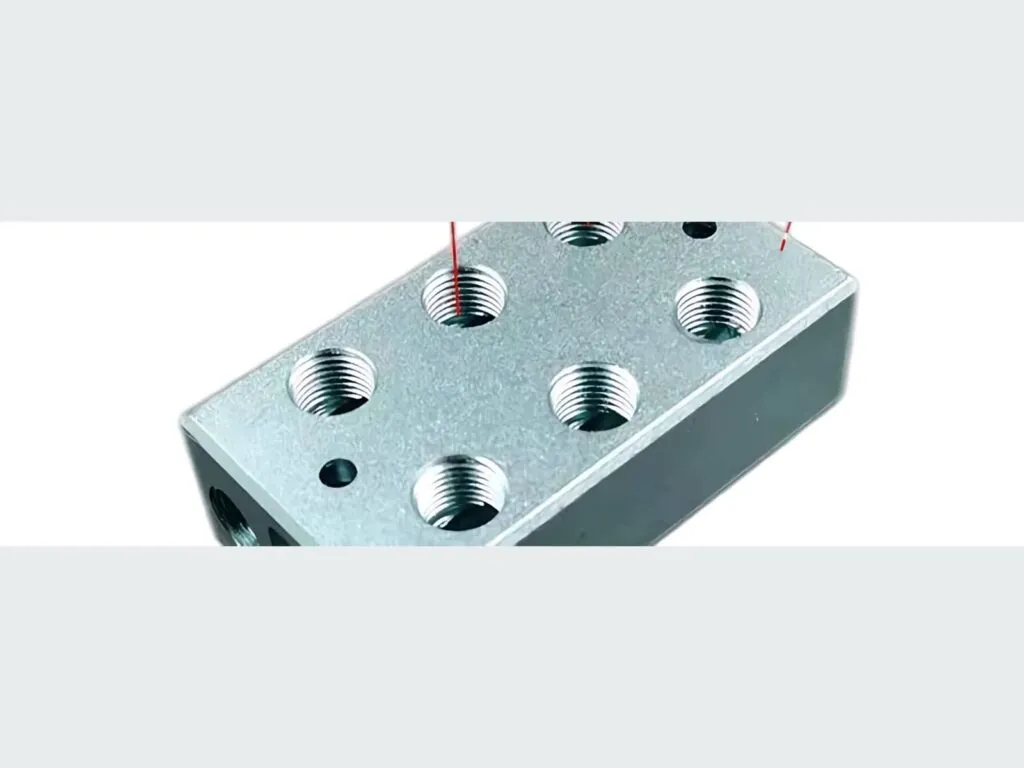

• Thanh nhôm nhiều lỗ ren: một kênh dẫn chung, ren 1/4 hoặc 1/2, 2 đến 10 lỗ ra một hàng; lỗ chưa dùng vặn nút bịt.
• Đế ngang SML: thân dài, 2 đến 9 ổ khớp nối nhanh thẳng hàng, treo tường cho bàn sửa chữa, xưởng gỗ.
• Đế tròn 2 ngả, 3 ngả: ren trong 1/4 hoặc ren ngoài 1/2, vặn thẳng vào đầu ra bộ lọc hoặc van khóa.
• Đế tròn loại tự động: ổ gài khi ấn đầu đực vào, không phải kéo ống trượt.

Thông số kỹ thuật bộ chia khí nén

Ổ khớp nối nhanh hàng Hàn Quốc làm việc ở 0 đến 9,9 kgf/cm² (khoảng 0,97 MPa), 0 đến 60 °C, đủ cho máy nén xưởng đặt 7 đến 8 bar. Cửa vào phổ biến là ren 1/4.

Thông số	Giá trị
Cửa vào bộ chia tròn LC2A, LC3A, OLC2A (CDC)	Ren trong côn Rc 1/4 (ren 13)
Ren cửa vào thanh nhôm	1/4 hoặc 1/2
Số cửa ra	2 đến 10 (thanh nhôm), 2 đến 9 (SML), 2 hoặc 3 (đế tròn)
Áp suất làm việc ổ khớp nối nhanh	0 đến 9,9 kgf/cm²
Nhiệt độ làm việc ổ khớp nối nhanh	0 đến 60 °C
Vật liệu ổ chia	Thép, đồng thau, kẽm đúc mạ crôm
Lưu chất	Khí nén
Van ở mỗi ổ	Van một chiều tự đóng
Đầu đực cắm được vào ổ Hi Cupla (Nitto)	Cỡ 10, 17, 20, 30, 40; đuôi PH, PM, PF, PP
Lực siết ren 1/4 ổ thân kim loại (Nitto)	Tối đa 14 N·m (thép), 9 N·m (đồng thau)
Tiết diện thông khí ổ cỡ 20 (Nitto)	20 mm² với PH20, 33 mm² với PM20
Quy đổi ren	1/4 = ren 13; 1/2 = ren 21

Thanh nhôm ghim ống Legris 3310 (thân nhôm, gioăng NBR, cửa vào G1/4 đến G1/2, 6 đến 8 cửa ra) chỉ là loại tương tự để tham khảo, không áp số của hãng cho thanh nhôm ren trong kho.

Bảng tra theo kiểu và cỡ ren

Bảng có 31 dòng, mỗi dòng một kiểu kèm mọi cỡ kho bán, chia theo cột Nhóm: thanh nhôm (ren 1/4, 1/2, 2 đến 10 lỗ ra), đế ngang SML, đế tròn 2 ngả và 3 ngả.

Kiểu bộ chia	Cỡ có sẵn (mm, ren inch hoặc ren M)	Nhóm
Thanh nhôm chia khí nén ren 1/2 - 10 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/2 - 2 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/2 - 3 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/2 - 4 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/2 - 5 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/2 - 6 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/2 - 7 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/2 - 8 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/2 - 9 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 10 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 2 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 3 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 4 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 5 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 6 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 7 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 8 lỗ ra	Không công bố	Thanh nhôm
Thanh nhôm chia khí nén ren 1/4 - 9 lỗ ra	Không công bố	Thanh nhôm
Bộ chia khí nén đế ngang có 2 lỗ ra SML	2	Đế ngang
Bộ chia khí nén đế ngang có 3 lỗ ra SML	3	Đế ngang
Bộ chia khí nén đế ngang có 4 lỗ ra SML	4	Đế ngang
Bộ chia khí nén đế ngang có 5 lỗ ra SML	5	Đế ngang
Bộ chia khí nén đế ngang có 6 lỗ ra SML	6; 7; 8; 9	Đế ngang
Bộ chia khí nén đế tròn 2 ngã ren ngoài	1/2	Đế tròn
Bộ chia khí nén đế tròn 2 ngã ren trong	1/4	Đế tròn
Bộ chia khí nén đế tròn 2 ngã tự động ren ngoài	1/2	Đế tròn
Bộ chia khí nén đế tròn 2 ngã tự động ren trong	1/4	Đế tròn
Bộ chia khí nén đế tròn 3 ngã ren ngoài	1/2	Đế tròn
Bộ chia khí nén đế tròn 3 ngã ren trong	1/4	Đế tròn
Bộ chia khí nén đế tròn 3 ngã tự động ren ngoài	1/2	Đế tròn
Bộ chia khí nén đế tròn 3 ngã tự động ren trong	1/4	Đế tròn

Thanh nhôm đọc theo cỡ ren rồi số lỗ ra; ở đế ngang SML, cột cỡ là số ổ.

Báo giá bộ chia khí nén

Giá phụ thuộc kiểu, cỡ ren cửa vào, số lỗ ra, loại thường hay tự động và số lượng. Gửi mã hoặc ảnh bộ chia đang dùng qua Zalo để nhận báo giá.

Đặt bộ chia khí nén theo kiểu, cỡ ren và số lỗ ra

Hàng đặt theo mã và cỡ, không gia công theo bản vẽ. Nêu kiểu, ren cửa vào 1/4 hay 1/2, số lỗ ra, loại thường hay tự động; chụp ren bộ chia cũ gửi qua Zalo. Kho có CO, CQ theo lô, xuất VAT, giao toàn quốc.

Chọn theo số điểm dùng và cỡ ren cửa vào

• Số lỗ: đếm điểm dùng cùng lúc, cộng 1 đến 2 lỗ dự phòng.
• Cắm rút dụng cụ thường xuyên: đế ngang hoặc đế tròn, ở đầu ra bộ lọc khí nén.
• Lắp cố định đầu nối, van, đồng hồ: thanh nhôm, thêm van bi khóa từng nhánh.
• Cửa vào: ren 1/4 đủ cho vài dụng cụ nhỏ; nhiều điểm dùng thì ren 1/2 để lưu lượng không bị thắt.
• Áp và nhiệt: áp xưởng 7 đến 8 bar nằm trong mức 9,9 kgf/cm²; nhiệt không quá 60 °C với ổ gioăng thường.

Lỗi thường gặp ở bộ chia khí nén và cách xử lý

Phần lớn lỗi do gioăng ổ mòn, cửa vào nhỏ hoặc siết ren quá tay.

Hiện tượng	Nguyên nhân	Cách xử lý
Ổ không cắm vẫn xì	Gioăng van mòn hoặc kẹt bụi	Xả áp, thổi sạch; vẫn xì thì thay ổ hoặc cả bộ
Nhiều dụng cụ cùng yếu hơi	Cửa vào 1/4 và ống cấp nhỏ	Tăng cỡ ống cấp, đổi thanh ren 1/2
Rò ở cửa vào hoặc lỗ ren	Thiếu băng tan, siết quá tay làm toét ren nhôm	Quấn băng tan, siết vừa tay; ren toét thì thay thanh
Đầu đực cắm không khóa	Đầu đực khác chuẩn ổ	Dùng đầu đực cùng chuẩn, xem khớp nối nhanh khí nén

Số liệu trên trang theo catalogue và datasheet của CDC Pneumatics, Nitto Kohki, Legris; tiêu chuẩn tham chiếu: ISO 228-1 (ren G), ISO 7-1 (ren R).
