Khớp nối nhanh khí nén SF, SM, SH, SP và PF, PM, PH, PP cỡ 20, 30, 40

Khớp nối nhanh khí nén (cupla, khớp nối nhanh hơi) là bộ hai nửa gồm đầu cái S có ổ bi khóa và van một chiều tự đóng, đầu đực P là chốt cắm. Cỡ 20, 30, 40 ứng với ren 1/4, 3/8, 1/2; bán loại thường và tự động, lẻ đầu hoặc theo bộ.

Khớp nối nhanh khí nén là gì, khác đầu nối ghim ống thế nào

Cắm đầu đực vào đầu cái là khóa, kéo ống trượt là tách; van trong đầu cái tự đóng nên đường ống phía nguồn không xì hơi. Chữ thứ hai của mã chỉ kiểu đuôi: F ren trong, M ren ngoài, H đuôi chuột, P siết ống PU.

Đầu nối khí nén kiểu ghim ống PC, PL không có van, rút ống phải xả áp trước. Mã PM ở đầu nối ghim là nối xuyên vách, khác PM20 của khớp nối nhanh; loại thủy lực dùng áp cao hơn nhiều, chuẩn khác, không cắm lẫn.

Các loại khớp nối nhanh khí nén theo kiểu đuôi và cách gài

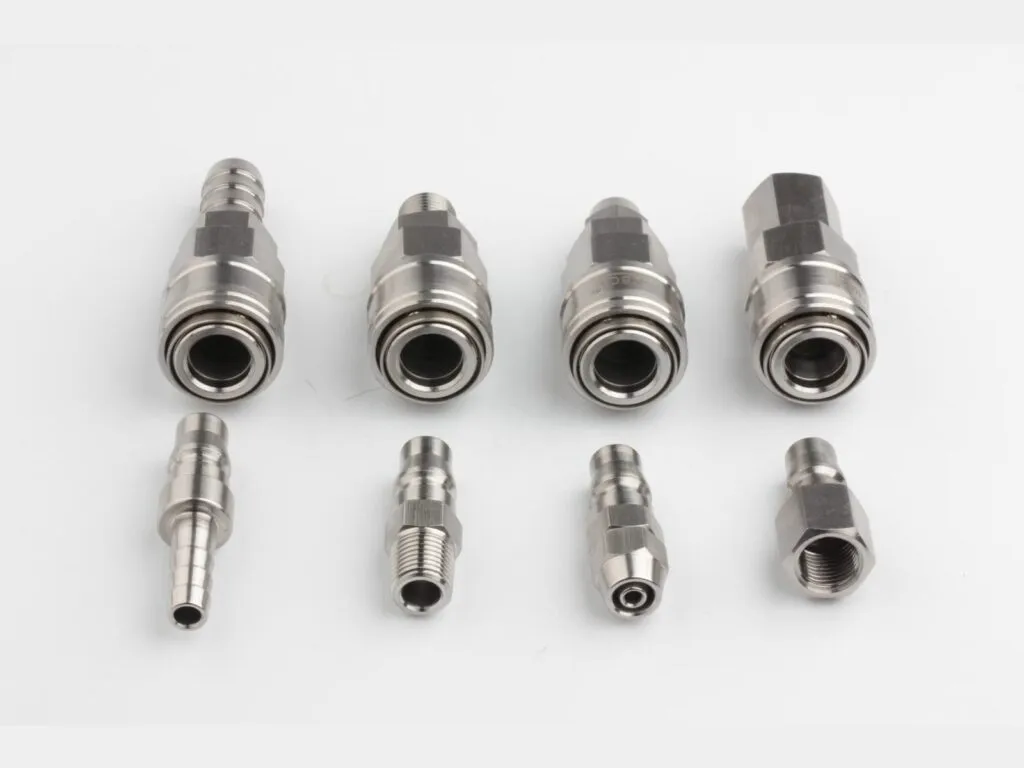

• Đầu cái S, đầu đực P: đầu cái chứa van, đặt phía nguồn khí.
• F, ren trong (SF, PF): Rc 1/4, 3/8, 1/2 vặn lên núm ren ngoài.
• M, ren ngoài (SM, PM): vặn vào lỗ ren trong; cặp SM x PM cỡ 20 thông khí 33 mm².
• H, đuôi chuột (SH, PH): luồn ống cao su, siết cổ dê.

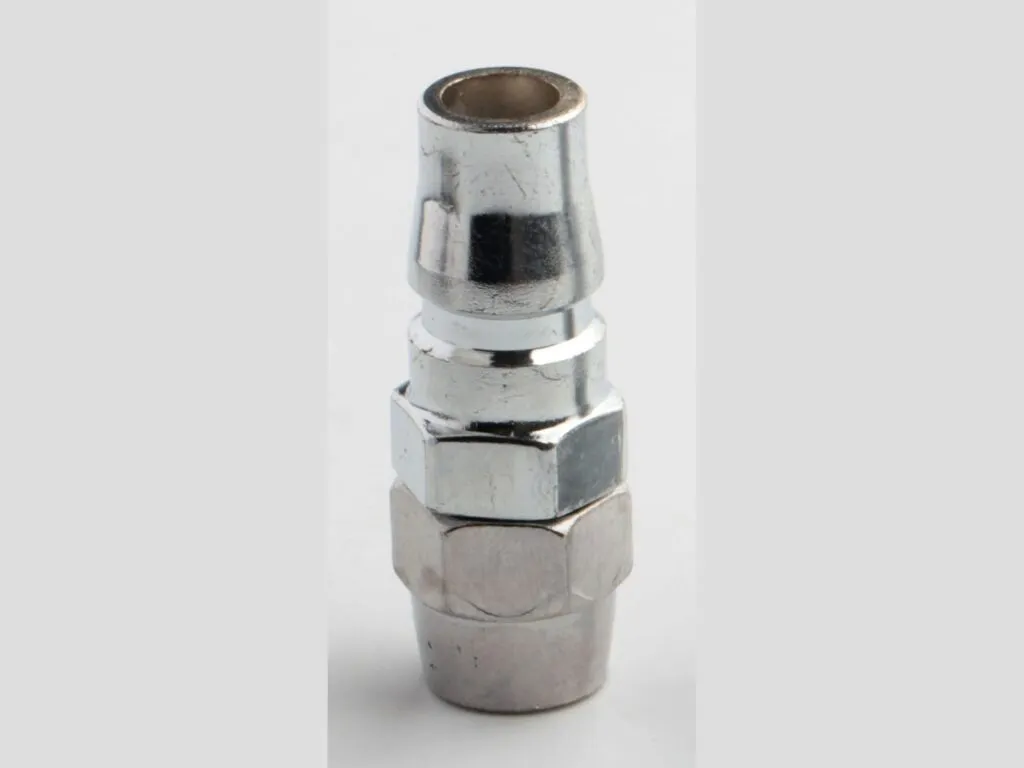

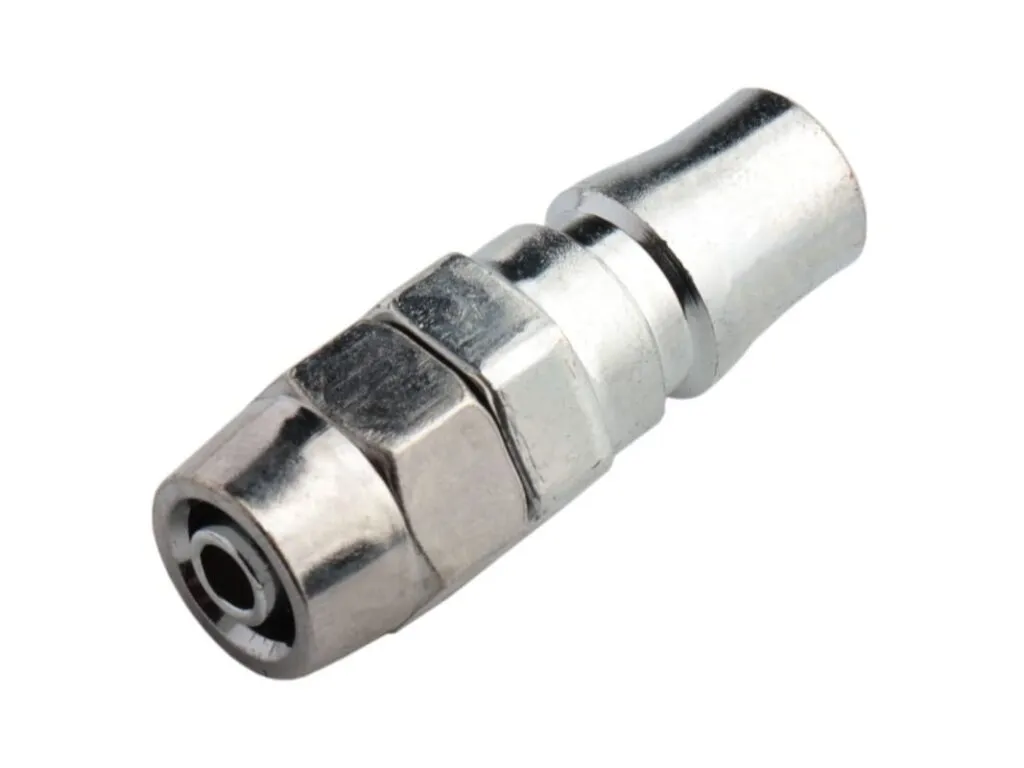

• P, siết ống PU (SP, PP): cỡ 20 cho ống 5x8, cỡ 30 cho 6.5x10, cỡ 40 cho 8x12; hay lắp hai đầu dây hơi xoắn.
• Loại tự động: ấn đầu đực vào là tự gài, đầu đực dùng chung chuẩn với loại thường.
• Bộ đực + cái: SF20+PF20, SH30+PH30; đầu cùng cỡ cắm lẫn được bất kể kiểu đuôi.

Thông số kỹ thuật khớp nối nhanh khí nén

Hàng phổ thông làm việc 0 đến 9,9 kgf/cm² (khoảng 0,97 MPa), 0 đến 60 °C; số Nitto Hi Cupla cao hơn, tùy hãng.

Thông số	Giá trị
Áp suất làm việc, hàng phổ thông	0 - 9,9 kgf/cm² (khoảng 0,97 MPa)
Áp suất thân thép, tùy hãng	Nitto Hi Cupla 1,5 MPa (15 bar); thân đồng thau 1,0 MPa
Nhiệt độ làm việc, hàng phổ thông	0 đến 60 °C
Nhiệt độ theo gioăng, tùy hãng	Nitto: NBR -20 đến 80 °C; FKM -20 đến 180 °C
Kiểu van	Van một chiều tự đóng trong đầu cái; đầu đực không có van
Chân không	Không dùng, cả khi đang nối lẫn khi đã tháo
Cỡ	20, 30, 40 (đầu SP, PP có thêm cỡ 10)
Ren theo cỡ	20 = Rc/R 1/4 (ren 13); 30 = 3/8 (ren 17); 40 = 1/2 (ren 21)
Cắm lẫn	Đầu cái và đầu đực cỡ 20, 30, 40 cắm lẫn, không phụ thuộc kiểu đuôi
Tiết diện thông khí nhỏ nhất (Nitto)	20SM x 20PH: 20 mm²; 20SM x 20PM: 33 mm²; cỡ 30, 40: 33 mm²
Lưu lượng ở 0,6 MPa (Nitto)	Cỡ 20 khoảng 1,3 m³/phút; cỡ 30 và 40 khoảng 2,1 m³/phút
Lực siết ren tối đa (Nitto)	Ren 1/4: thép 14 N·m, đồng 9 N·m; ren 3/8: 22 và 11 N·m; ren 1/2: 60 và 30 N·m
Lưu chất	Khí nén; thân đồng thau và inox dùng được cả nước sạch

Bảng tra khớp nối nhanh khí nén SF, SM, SH, SP và PF, PM, PH, PP

75 mã gom thành 41 kiểu, mỗi dòng một kiểu kèm mọi cỡ kho bán, chia nhóm theo cột Nhóm.

Mã khớp nối	Cỡ có sẵn (mm, ren inch hoặc ren M)	Kiểu đuôi	Ren hoặc cỡ ống theo cỡ 20 / 30 / 40	Nhóm
Bộ khớp nối nhanh SF20+PF	20	Ren trong côn Rc	Rc 1/4 (ren 13)	Bộ đực + cái
Bộ khớp nối nhanh SF30+PF	30	Ren trong côn Rc	Rc 3/8 (ren 17)	Bộ đực + cái
Bộ khớp nối nhanh SF40+PF	40	Ren trong côn Rc	Rc 1/2 (ren 21)	Bộ đực + cái
Bộ khớp nối nhanh SH20+PH	20	Đuôi chuột cắm ống mềm, siết cổ dê	ống lòng 1/4" (đuôi øT 9 mm)	Bộ đực + cái
Bộ khớp nối nhanh SH30+PH	30	Đuôi chuột cắm ống mềm, siết cổ dê	ống lòng 3/8" (đuôi øT 11,3 mm)	Bộ đực + cái
Bộ khớp nối nhanh SH40+PH	40	Đuôi chuột cắm ống mềm, siết cổ dê	ống lòng 1/2" (đuôi øT 15 mm)	Bộ đực + cái
Bộ khớp nối nhanh SM20+P	M20	Không công bố	Không công bố	Bộ đực + cái
Bộ khớp nối nhanh SM30+P	M30	Không công bố	Không công bố	Bộ đực + cái
Bộ khớp nối nhanh SM40+P	M40	Không công bố	Không công bố	Bộ đực + cái
Bộ khớp nối nhanh SP10+PP	10	Không công bố	Không công bố	Bộ đực + cái
Bộ khớp nối nhanh SP20+PP	20	Đuôi siết ống PU bằng đai ốc	ống PU 5 × 8	Bộ đực + cái
Bộ khớp nối nhanh SP30+PP	30	Đuôi siết ống PU bằng đai ốc	ống PU 6,5 × 10	Bộ đực + cái
Bộ khớp nối nhanh SP40+PP	40	Đuôi siết ống PU bằng đai ốc	ống PU 8 × 12	Bộ đực + cái
Bộ Khớp nối nhanh khí nén tự động SF20+PF	20	Ren trong côn Rc	Rc 1/4 (ren 13)	Tự động
Bộ Khớp nối nhanh khí nén tự động SF30+PF	30	Ren trong côn Rc	Rc 3/8 (ren 17)	Tự động
Bộ Khớp nối nhanh khí nén tự động SF40+PF	40	Ren trong côn Rc	Rc 1/2 (ren 21)	Tự động
Bộ Khớp nối nhanh khí nén tự động SH20+PH	20	Đuôi chuột cắm ống mềm, siết cổ dê	ống lòng 1/4" (đuôi øT 9 mm)	Tự động
Bộ Khớp nối nhanh khí nén tự động SH30+PH	30	Đuôi chuột cắm ống mềm, siết cổ dê	ống lòng 3/8" (đuôi øT 11,3 mm)	Tự động
Bộ Khớp nối nhanh khí nén tự động SH40+PH	40	Đuôi chuột cắm ống mềm, siết cổ dê	ống lòng 1/2" (đuôi øT 15 mm)	Tự động
Bộ Khớp nối nhanh khí nén tự động SM20+P	M20	Không công bố	Không công bố	Tự động
Bộ Khớp nối nhanh khí nén tự động SM30+P	M30	Không công bố	Không công bố	Tự động
Bộ Khớp nối nhanh khí nén tự động SM40+P	M40	Không công bố	Không công bố	Tự động
Bộ Khớp nối nhanh khí nén tự động SP20+PP	20	Đuôi siết ống PU bằng đai ốc	ống PU 5 × 8	Tự động
Bộ Khớp nối nhanh khí nén tự động SP30+PP	30	Đuôi siết ống PU bằng đai ốc	ống PU 6,5 × 10	Tự động
Bộ Khớp nối nhanh khí nén tự động SP40+PP	40	Đuôi siết ống PU bằng đai ốc	ống PU 8 × 12	Tự động
Khớp nối nhanh khí nén tự động P	M20; M30; M40	Không công bố	Không công bố	Tự động
Khớp nối nhanh khí nén tự động PF	20; 30; 40	Ren trong côn Rc	20: Rc 1/4 (ren 13) / 30: Rc 3/8 (ren 17) / 40: Rc 1/2 (ren 21)	Tự động
Khớp nối nhanh khí nén tự động PH	20; 30; 40	Đuôi chuột cắm ống mềm, siết cổ dê	20: ống lòng 1/4" (đuôi øT 9 mm) / 30: ống lòng 3/8" (đuôi øT 11,3 mm) / 40: ống lòng 1/2" (đuôi øT 15 mm)	Tự động
Khớp nối nhanh khí nén tự động PP	20; 30; 40	Đuôi siết ống PU bằng đai ốc	20: ống PU 5 × 8 / 30: ống PU 6,5 × 10 / 40: ống PU 8 × 12	Tự động
Khớp nối nhanh khí nén tự động S	M20; M30; M40	Không công bố	Không công bố	Tự động
Khớp nối nhanh khí nén tự động SF	20; 30; 40	Ren trong côn Rc	20: Rc 1/4 (ren 13) / 30: Rc 3/8 (ren 17) / 40: Rc 1/2 (ren 21)	Tự động
Khớp nối nhanh khí nén tự động SH	20; 30; 40	Đuôi chuột cắm ống mềm, siết cổ dê	20: ống lòng 1/4" (đuôi øT 9 mm) / 30: ống lòng 3/8" (đuôi øT 11,3 mm) / 40: ống lòng 1/2" (đuôi øT 15 mm)	Tự động
Khớp nối nhanh khí nén tự động SP	20; 30; 40	Đuôi siết ống PU bằng đai ốc	20: ống PU 5 × 8 / 30: ống PU 6,5 × 10 / 40: ống PU 8 × 12	Tự động
Khớp nối nhanh khí nén P	M20; M30; M40	Không công bố	Không công bố	Đầu lẻ
Khớp nối nhanh khí nén PF	20; 30; 40	Ren trong côn Rc	20: Rc 1/4 (ren 13) / 30: Rc 3/8 (ren 17) / 40: Rc 1/2 (ren 21)	Đầu lẻ
Khớp nối nhanh khí nén PH	20; 30; 40	Đuôi chuột cắm ống mềm, siết cổ dê	20: ống lòng 1/4" (đuôi øT 9 mm) / 30: ống lòng 3/8" (đuôi øT 11,3 mm) / 40: ống lòng 1/2" (đuôi øT 15 mm)	Đầu lẻ
Khớp nối nhanh khí nén PP	10; 20; 30; 40	Đuôi siết ống PU bằng đai ốc	20: ống PU 5 × 8 / 30: ống PU 6,5 × 10 / 40: ống PU 8 × 12	Đầu lẻ
Khớp nối nhanh khí nén S	M20; M30; M40	Không công bố	Không công bố	Đầu lẻ
Khớp nối nhanh khí nén SF	20; 30; 40	Ren trong côn Rc	20: Rc 1/4 (ren 13) / 30: Rc 3/8 (ren 17) / 40: Rc 1/2 (ren 21)	Đầu lẻ
Khớp nối nhanh khí nén SH	20; 30; 40	Đuôi chuột cắm ống mềm, siết cổ dê	20: ống lòng 1/4" (đuôi øT 9 mm) / 30: ống lòng 3/8" (đuôi øT 11,3 mm) / 40: ống lòng 1/2" (đuôi øT 15 mm)	Đầu lẻ
Khớp nối nhanh khí nén SP	10; 20; 30; 40	Đuôi siết ống PU bằng đai ốc	20: ống PU 5 × 8 / 30: ống PU 6,5 × 10 / 40: ống PU 8 × 12	Đầu lẻ

Chữ đầu S là đầu cái, P là đầu đực; chữ thứ hai là kiểu đuôi; số cuối là cỡ. SH30 là đầu cái đuôi chuột cho ống lòng 3/8".

Báo giá khớp nối nhanh khí nén

Giá phụ thuộc kiểu đuôi, cỡ, loại thường hay tự động, lẻ đầu hay theo bộ và số lượng. Gửi mã hoặc ảnh qua Zalo, kho báo giá kèm VAT và thời gian giao.

Đặt hàng theo mã và cỡ

Đặt theo đầu cái hay đầu đực, kiểu đuôi F, M, H, P, cỡ 20, 30, 40, loại thường hay tự động. Đọc mã in trên đầu cũ; không đọc được thì đo ren rồi gửi ảnh qua Zalo. Kho xuất hóa đơn VAT, giao toàn quốc.

Cách chọn khớp nối nhanh khí nén theo ren, ống và lưu lượng

Ren 13 lấy cỡ 20, ren 17 lấy cỡ 30, ren 21 lấy cỡ 40. Lỗ ren trong thì lấy M, núm ren ngoài thì lấy F, ống cao su thì lấy H, ống PU thì lấy P.

Đầu cái ở phía nguồn khí, đầu đực ở phía dụng cụ. Súng xịt hơi và súng vặn ốc 1/2" ăn nhiều khí: dùng cặp SM x PM hoặc cỡ 30, 40 (khoảng 2,1 m³/phút ở 0,6 MPa, cỡ 20 khoảng 1,3). Gần máy nén nóng trên 60 °C thì cần gioăng chịu nhiệt cao hơn.

Nhiều ổ cắm từ một đầu ra thì thêm bộ chia khí nén; ống cố định không cần tháo thì dùng đầu nối nhanh khí nén ghim ống.

Lỗi thường gặp ở khớp nối nhanh khí nén và cách xử lý

Năm lỗi gặp nhiều nhất, đa số xử lý được tại chỗ.

Hiện tượng	Nguyên nhân	Cách xử lý
Cắm vào không khóa hoặc tự bật ra	Đầu đực khác chuẩn với đầu cái; bi khóa kẹt bụi; ống trượt móp	Mua đầu đực cùng chuẩn; thổi sạch bi khóa; thay đầu cái bị móp
Đầu cái xì khi chưa cắm	Gioăng van tự đóng mòn, lão hóa hoặc kẹt mạt sắt	Xả áp, thổi sạch mặt van; gioăng mòn thì thay đầu cái mới
Khó cắm, khó rút	Còn áp dư phía dụng cụ hoặc cắm khi có áp va đập	Xả áp dư trước khi cắm, rút
Rò ở chân ren	Thiếu băng tan; vặn ren côn R vào ren thẳng G; siết quá lực làm nứt thân	Quấn băng tan, kiểm hệ ren, siết không quá lực (ren 1/4: thép 14 N·m, đồng 9 N·m)
Dụng cụ yếu hơi dù máy nén đủ áp	Cặp nối tiết diện nhỏ (PH 20 mm²); nối nhiều khớp liên tiếp	Đổi sang cặp SM x PM cỡ 20 (33 mm²) hoặc cỡ 30, 40; bớt số khớp trên đường

Số liệu trên trang theo catalogue và datasheet của Nitto Kohki, CDC Pneumatics; tiêu chuẩn tham chiếu: ISO 228-1 (ren G), ISO 7-1 (ren R).
