Dây hơi khí nén, ống hơi PU, PE phi 4 đến 16, PU chịu 10 bar

Dây hơi khí nén (ống hơi, dây khí nén) là ống nhựa mềm dẫn khí từ máy nén tới van, xi lanh và dụng cụ hơi trong nhóm thiết bị khí nén. Kho bán ống PU phi 4 đến 16 chịu 10 bar ở 23 °C, nhiệt độ −20 … +70 °C, và ống PE cho đường áp thấp.

Dây hơi khí nén là gì, khác ống nylon PA và dây hơi xoắn thế nào

Dây hơi gọi theo cỡ ngoài x lòng: phi 8 là 8x5 mm, cắm thẳng vào đầu nối nhanh khí nén cùng phi. Ống nylon PA cứng hơn, chịu tới 100 °C, khác lòng như 8x6. Dây hơi xoắn định hình lò xo, bán theo sợi. Ống LDPE tưới có dung sai khác, không dùng cho đầu nối khí.

Các loại dây hơi khí nén theo vật liệu, hệ cỡ và cách bán

Ống hơi chia theo vật liệu (PU mềm, PE cứng hơn), hệ cỡ mét hoặc inch và cách bán.

• Ống PU hệ mét phi 4 - 16: mềm, cỡ 4, 6, 8, 10, 12, 14, 16 mm, số đầu là đường kính ngoài, trùng cỡ đầu nối nhanh.
• Ống PE khí nén: trắng đục hoặc đen, chịu hoá chất, dùng cho máy lọc nước; áp thấp hơn PU.
• Ống PU cỡ inch: ngoài 6,35 / 9,53 / 12,70 mm, không cắm lẫn đầu nối hệ mét.

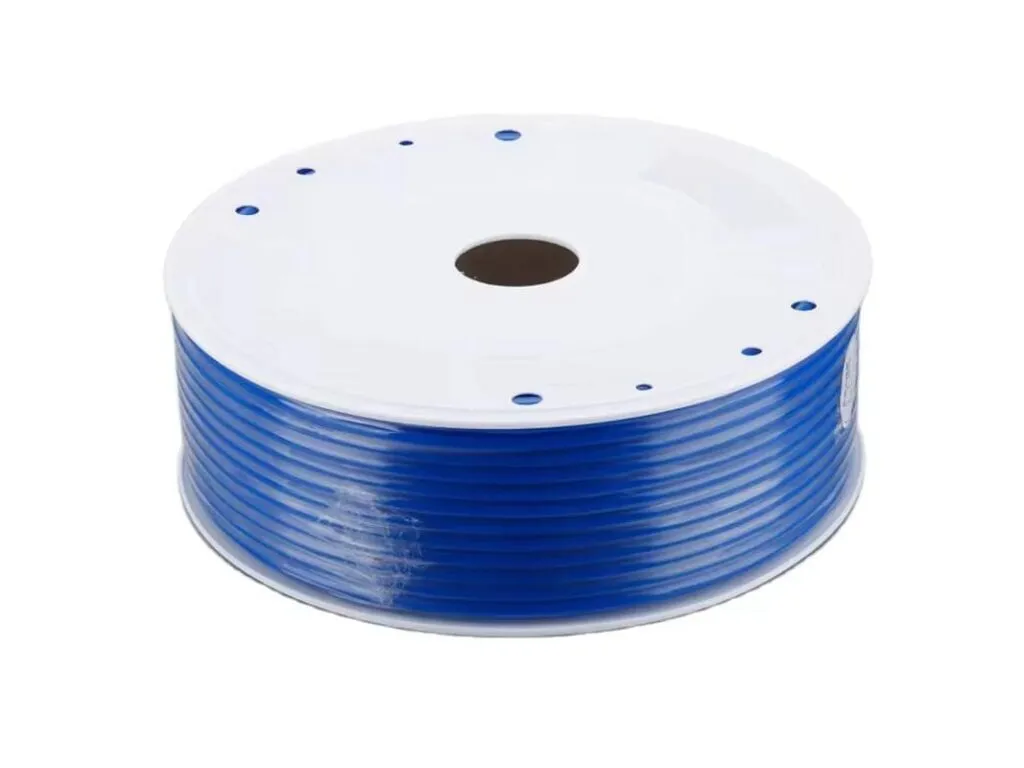

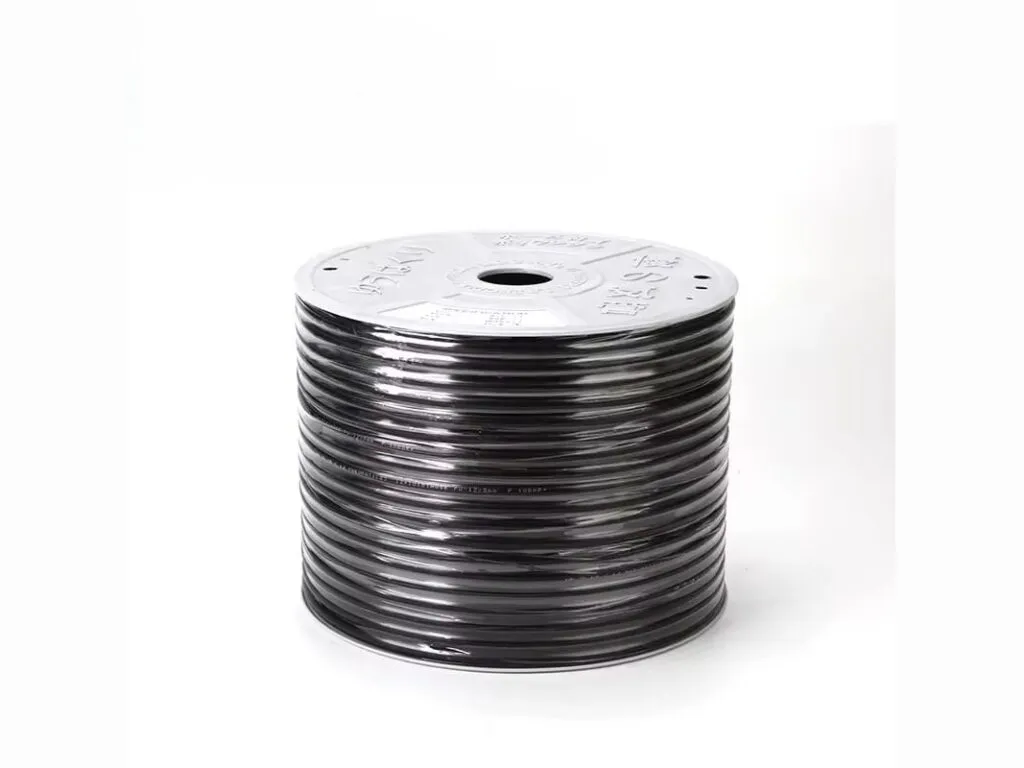

• Cuộn hoặc cắt mét: phi 4, 6 cuộn 200 m; phi 8 trở lên cuộn 100 m.

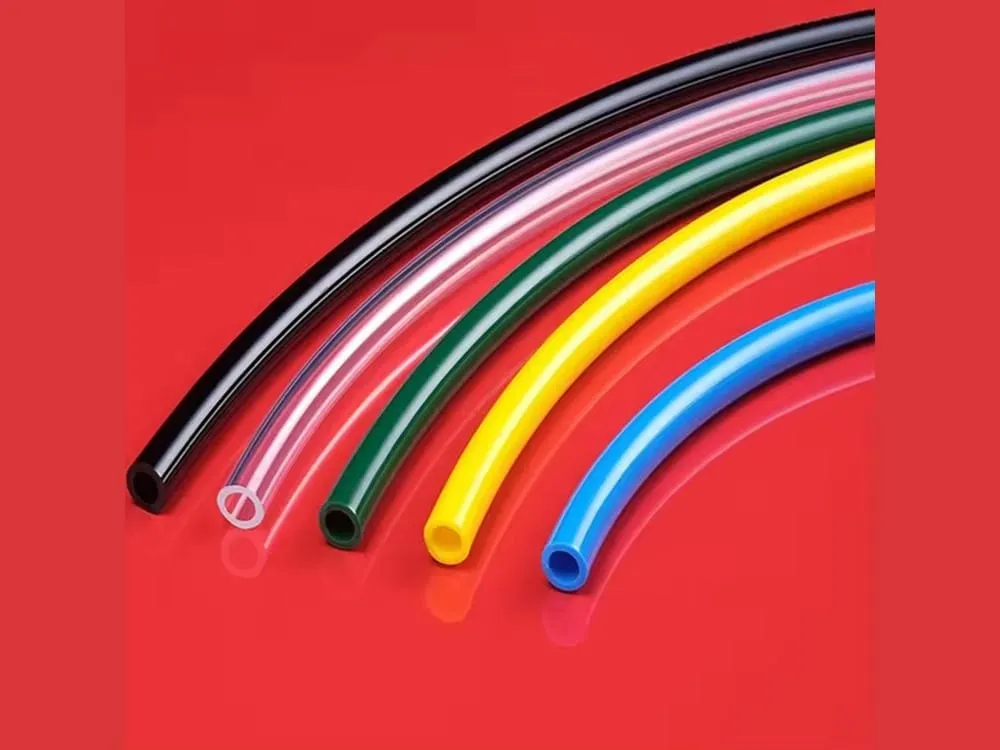

• Theo màu: màu chỉ phân biệt đường khí, không đổi thông số.

Thông số kỹ thuật dây hơi khí nén

Ống PU hàng kho chịu 10 bar ở 23 °C, từ −20 đến +70 °C, độ cứng 95A - 98A; hãng khác ghi áp thấp hơn. Ống PE chịu 5 - 7 kgf/cm², từ −15 đến 60 °C.

Thông số	Giá trị
Áp làm việc ống PU hàng kho	10 bar (1,0 MPa ≈ 10,2 kgf/cm²) ở 23 °C, với khí
Áp làm việc ống PU (Jisan)	7 kgf/cm² (≈ 6,9 bar) ở 20 °C, mọi cỡ
Áp làm việc ống PU (SMC TU)	0,8 MPa ở 20 °C; 0,65 MPa ở 40 °C; 0,5 MPa ở 60 °C
Áp nổ ống PU (Jisan, 20 °C)	23 kgf/cm² cho 4x2 tới 16x12; 12x9 là 20 kgf/cm²; cỡ inch 18 kgf/cm²
Nhiệt độ ống PU	Hàng kho −20 … +70 °C; Jisan −20 … 80 °C; SMC TU −20 … 60 °C
Độ cứng ống PU hàng kho	95A - 98A
Độ dày thành ống PU (Jisan)	1,00 mm (4x2, 6x4); 1,50 mm (8x5, 12x9); 1,75 mm (10x6,5); 2,00 mm (12x8, 16x12)
Khối lượng ống PU (Jisan)	6x4: 19 g/m; 8x5: 37 g/m; 10x6,5: 55 g/m; 12x8: 76 g/m; 16x12: 106 g/m
Áp làm việc ống PE	Jisan 5 - 7 kgf/cm² ở 20 °C; OK Japan 0 - 8 kgf/cm²; KAILY 0 - 6 kgf/cm², tối đa 8
Áp nổ ống PE (OK Japan)	12 kgf/cm² (4x2,5, 6x4); 15 kgf/cm² (8x6, 10x7,5); 20 kgf/cm² (12x9)
Nhiệt độ ống PE	Jisan −15 … 60 °C; OK 0 … 50 °C; KAILY 0 … 60 °C, tối đa 80 °C
Đầu nối nhanh dùng kèm (Jisan)	0 - 9,9 kgf/cm² (0 - 0,97 MPa); 0 … 60 °C; chân không −750 mmHg; ống 4, 6, 8, 10, 12, 16 mm
Độ bền uốn lặp (SMC TU)	10 triệu lần với TU0425 và TU0604 ở 0,5 MPa, bán kính 28 mm

Bảng tra cỡ dây hơi khí nén PU, PE

Bảng có 15 dòng, mỗi dòng một cỡ ống, chia nhóm PU, PE ở cột Nhóm; 8x6 và 10x7,5 chỉ thuộc nhóm PE, các cỡ từ 14x10 trở lên và cỡ inch thuộc nhóm PU.

Cỡ ống OD x ID (mm)	Nhóm	Áp làm việc PU ở 20 °C (bar)	Áp làm việc PE (bar)	Bán kính uốn nhỏ nhất (mm)
4x2	PU, PE	6,9 - 10	4,9 - 6,9	10
4x2,5	PU, PE	6,9 - 10	0 - 7,8	10
6x4	PU, PE	6,9 - 10	0 - 7,8	15
8x5	PU, PE	6,9 - 10	4,9 - 6,9	20 - 23
8x6	PE	Không công bố	0 - 7,8	Không công bố
10x6,5	PU, PE	6,9 - 10	4,9 - 6,9	27 - 30
10x7,5	PE	Không công bố	0 - 7,8	Không công bố
12x8	PU, PE	6,9 - 10	4,9 - 6,9	35
12x9	PU, PE	6,9	0 - 7,8	18
14x10	PU	10	Không công bố	Không công bố
16x12	PU	6,9 - 10	Không công bố	60
16x10	PU	8	Không công bố	45
1/4" (6,35x4,57)	PU	6,9	Không công bố	20
3/8" (9,53x6,99)	PU	6,9	Không công bố	28
1/2" (12,70x9,56)	PU	6,9	Không công bố	45

Số đầu là đường kính ngoài (OD), số sau là lòng (ID). Áp PU và bán kính uốn tùy hãng nên ghi khoảng; hàng kho đạt 10 bar ở 23 °C.

Báo giá dây hơi khí nén

Giá tính theo mét hoặc cuộn, phụ thuộc vật liệu PU hay PE, cỡ ngoài x lòng, màu, hãng và số lượng. Gửi cỡ ống và số mét qua Zalo để nhận báo giá; đơn nhiều cuộn giá tốt hơn.

Đặt ống hơi PU, PE theo cỡ ngoài và đầu nối

Cỡ in sẵn trên thân dây cũ dạng 8x5 hay 6x4; không đọc được thì đo đường kính ngoài bằng thước cặp rồi gửi ảnh qua Zalo. Bán cuộn hoặc cắt mét, xuất hóa đơn VAT, giao toàn quốc.

Cách chọn dây hơi khí nén theo đầu nối, áp suất và nhiệt độ

Phi 4 - 8 nối van điện từ tới xi lanh, phi 10 - 12 làm đường khí từ bộ lọc khí nén tới cụm van, 8x5 hoặc 10x6,5 cho dây súng xịt hơi. Năm điều kiện cần kiểm:

• Đầu nối: theo đường kính ngoài đầu nối có sẵn; ống inch không cắm lẫn đầu nối hệ mét.
• Áp suất: không vượt mức thấp nhất của ống và đầu nối (PU 10 bar, đầu nối 9,9 kgf/cm², PE 5 - 7 kgf/cm²); máy nén 8 bar dùng PU.
• Nhiệt độ: nóng thì áp chịu giảm (0,5 MPa ở 60 °C); trên 70 °C đổi sang ống nylon PA chịu tới 100 °C.
• Lưu lượng: đường dài chọn lòng to: 8x5 lòng 5 mm, 12x8 lòng 8 mm.
• Bán kính uốn: không bẻ gắt hơn 15 mm với 6x4, 23 mm với 8x5, 35 mm với 12x8.

Lỗi thường gặp ở ống hơi và cách xử lý

Ống hơi hay tuột đầu nối, gập, phồng gần nhiệt và PE bục khi tăng áp, đều do cắt, uốn hoặc chọn vật liệu sai.

Hiện tượng	Nguyên nhân	Cách xử lý
Ống tuột khỏi đầu nối khi có áp	Cắt xiên, chưa cắm chạm đáy, mặt ống xước, dùng ống inch cho đầu nối hệ mét	Cắt vuông bằng kéo cắt ống, cắm tới đáy rồi kéo thử, dùng đúng cỡ
Ống gập, xi lanh chạy yếu	Uốn gắt hơn bán kính nhỏ nhất (8x5 dưới 23 mm)	Đi ống cong rộng hơn hoặc thay chỗ uốn bằng cút góc
Ống phồng, nứt gần nguồn nhiệt	Vượt 70 - 80 °C hoặc áp chịu đã giảm khi nóng	Thay đoạn đó bằng ống nylon PA hoặc teflon, che nhiệt
Ống PE bục khi tăng áp	Dùng PE cho đường 8 bar trở lên (6x4 nổ ở 12 kgf/cm²)	Đổi sang ống PU hoặc nylon cho đường áp cao

Số liệu trên trang theo catalogue và datasheet của Jisan.
