Van tay khí nén, van khoá khí: van gạt 4H, HSV, HVFF, van bi đồng ren 1/4 đến 3/4

Van tay khí nén là van đóng mở hoặc đổi chiều dòng khí bằng cần gạt, núm kéo, ống trượt hay núm xoay 90°. Kho nhập van gạt 4H, van trượt HSV, van khoá HVFF, BUC và van bi đồng ren 1/4 đến 3/4 thuộc nhóm van khí nén; dòng 4H chịu 0 đến 1,0 MPa.

Van tay khí nén là gì, khác van điện từ, van tiết lưu và van một chiều thế nào

Van đảo chiều tay (4H, 4R, 3R, HV, HSV) cho xi lanh đẩy ra, lùi về hoặc cấp, xả một nhánh; van khoá (HVFF, BUC, van bi đồng) chỉ chặn hoặc cho khí qua. Không nhầm với van điện từ khí nén (đảo bằng coil), van tiết lưu khí nén (chỉnh lưu lượng) và van 1 chiều khí nén (tự chặn khí ngược).

Các loại van tay khí nén theo kiểu thao tác và số cửa

• Van gạt tay 5/2 dòng 4H: cần gạt đứng, thân nhôm dẹp, cỡ 210-08 (ren 1/4) và 310-10 (ren 3/8).
• Van kéo tay 4R (5/2) và 3R (3/2): núm kéo thay cần gạt.

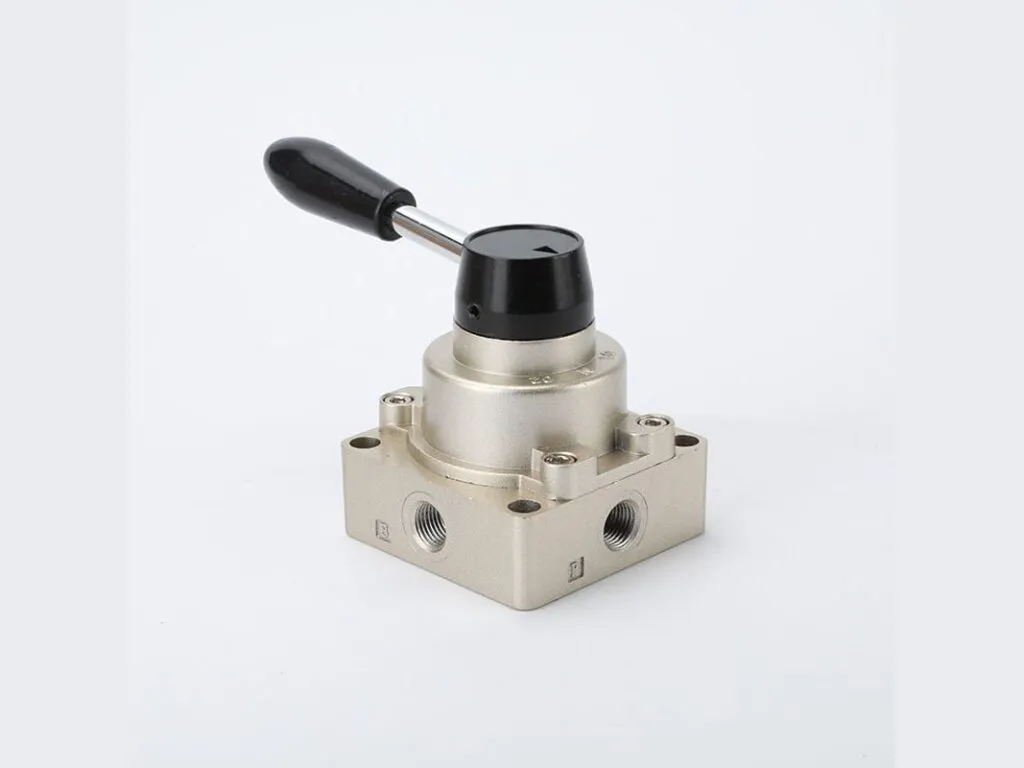

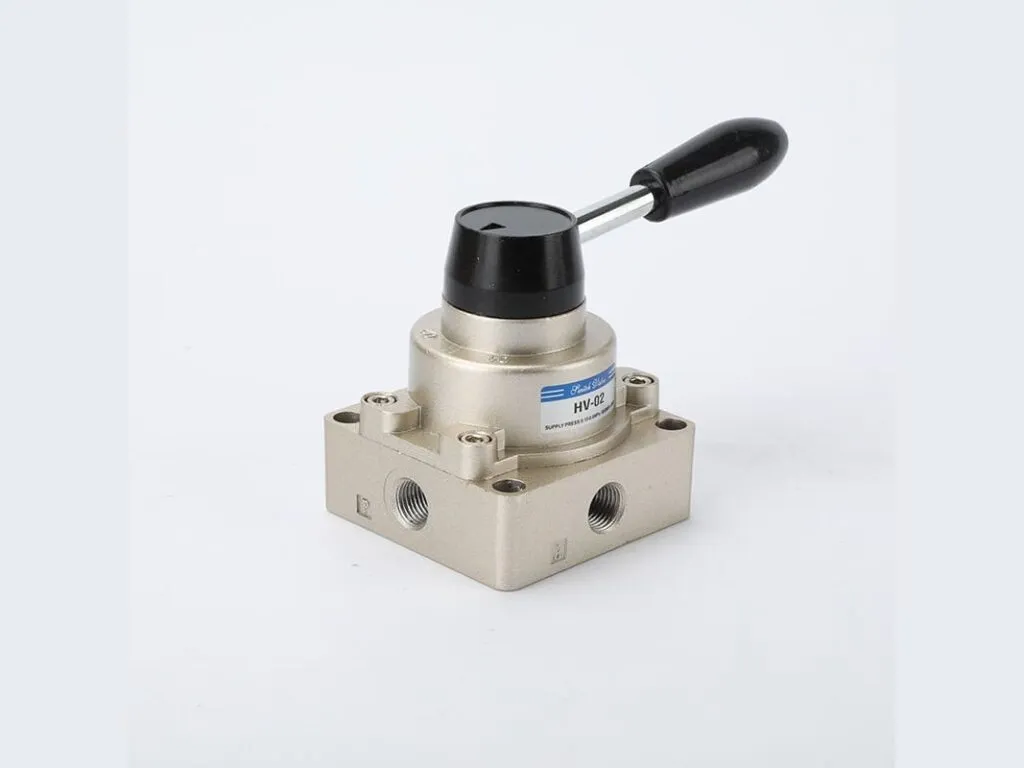

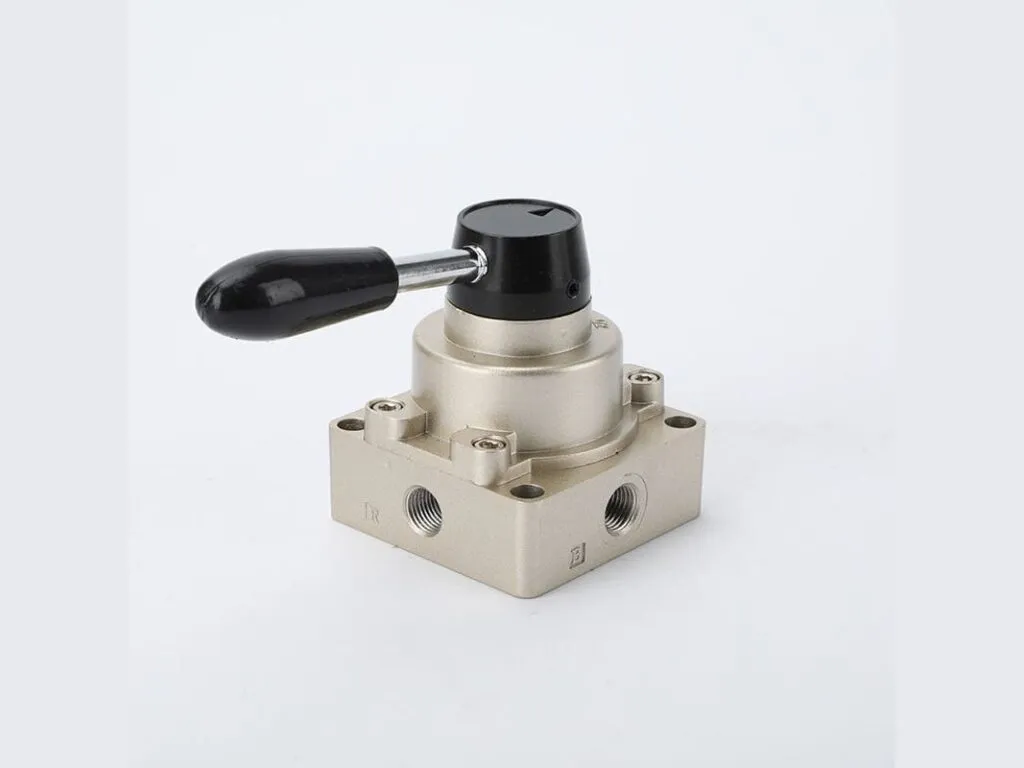

• Van gạt xoay HV (4/3): ba vị trí, ren G1/4, G3/8, G1/2.

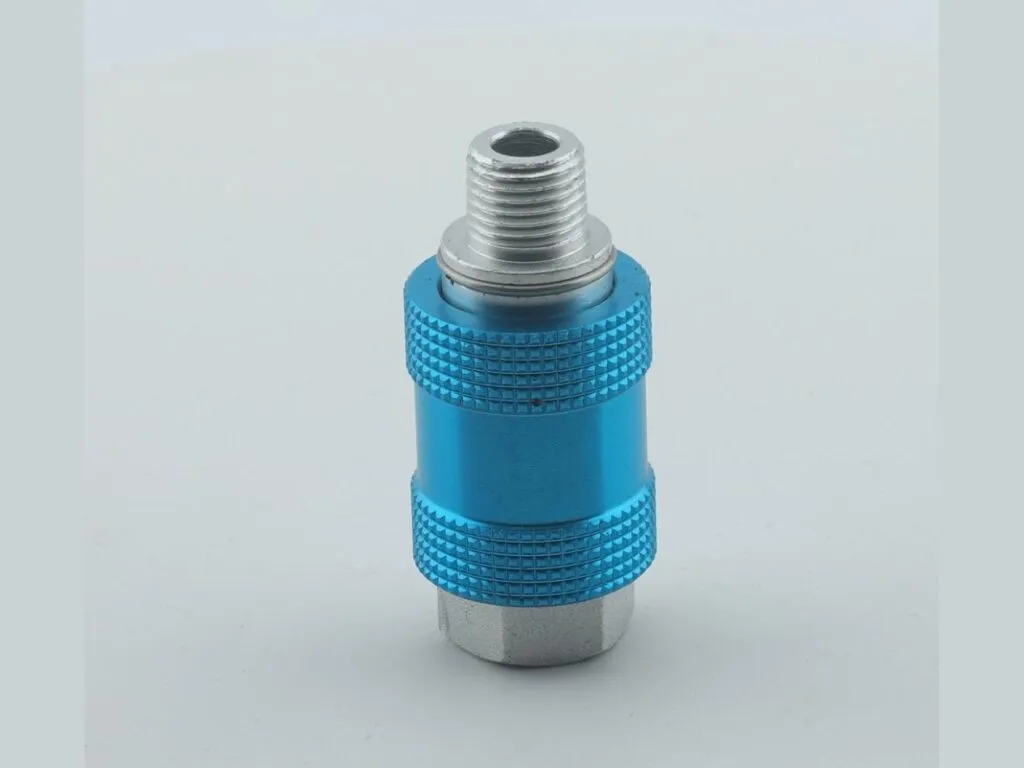

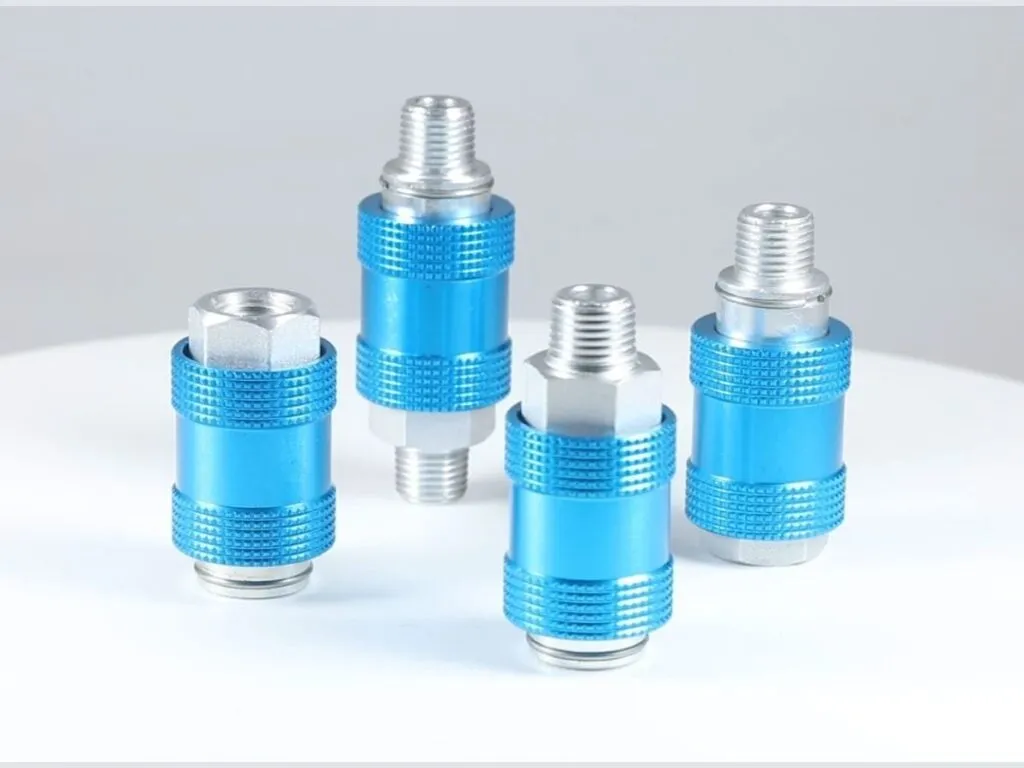

• Van trượt tay 3/2 HSV: chặn nguồn, xả khí sau van.
• Van khoá nhựa hai đầu ống HVFF: núm xoay 90°, cắm ống phi 4 đến 12, bản 2 cửa hoặc 3 cửa.
• Van khoá bi hai đầu ống BUC: tay gạt 90°, cắm ống phi 6 đến 12.
• Van bi đồng tay gạt ren: ren 1/4 đến 3/4, thân lớn hoặc thân nhỏ, chỉ chặn.

Thông số kỹ thuật van tay khí nén

Van gạt và van trượt thân nhôm chịu 1,0 MPa ở -20 đến 70 °C, van khoá nhựa 0,9 đến 1,0 MPa ở 0 đến 60 °C, van bi đồng tới 4,0 MPa. Số theo catalogue hãng.

Thông số	Giá trị
Áp làm việc 4H, HSV	0 đến 1,0 MPa (10 bar); thử bền 1,5 MPa (theo catalogue AirTAC)
Nhiệt độ, vật liệu 4H, HSV	-20 đến 70 °C; thân hợp kim nhôm; khí lọc 40 µm
4H210-08	Vào/ra ren 1/4, xả 1/8; lỗ hiệu dụng 17,0 mm² (Cv 1,0)
4H310-10	Vào/ra ren 3/8, xả 1/4; lỗ hiệu dụng 28,0 mm² (Cv 1,65)
HSV06 đến HSV15	3 cửa 2 vị trí; lỗ hiệu dụng 23,0 mm² (HSV06) đến 140,0 mm² (HSV15, Cv 7,80)
Van gạt xoay HV	Tối đa 0,8 MPa; thử bền 1,0 MPa; 0 đến 60 °C (theo catalogue SNS)
Van khoá nhựa HVFF	Tối đa 0,9 đến 1,0 MPa tùy hãng; 0 đến 60 °C; ống phi 4 đến 12
Van khoá bi BUC	Ống phi 6, 8, 10, 12 mm; 0 đến 60 °C; thân composite
Van bi đồng	PN 40 (4,0 MPa) cỡ 1/4 đến 1/2, PN 30 cỡ 3/4; -20 đến 150 °C (theo catalogue Festo QH cùng cỡ)

Bảng tra van tay khí nén theo kiểu van và cỡ

Bảng gồm 34 dòng, mỗi dòng một kiểu van kèm mọi cỡ kho bán, chia nhóm theo cột Nhóm: van gạt 4H, HV, van kéo, van trượt HSV, van khoá HVFF, BUC và van bi đồng.

Kiểu van	Cỡ có sẵn (mm, ren inch hoặc ren M)	Ren / cỡ ống	Lỗ hiệu dụng mm² (Cv) hoặc lưu lượng	Áp làm việc	Số cửa / vị trí	Nhóm
Van bi đồng tay gạt 2 đầu ren trong	3/4	3/4 (ren 27)	Festo cùng cỡ QH-3/4: 21.000 L/phút	PN 30 (3,0 MPa), −20 … 150 °C (Festo QH-3/4)	2 cửa	Van bi đồng
Van bi đồng tay gạt thân lớn 1 đầu ren trong 1/2 và 1 đầu ren ngoài	1/2	1/2 (ren 21)	Festo cùng cỡ QH-1/2: 11.500 L/phút	PN 40 (4,0 MPa), −20 … 150 °C (Festo QH-1/2)	2 cửa	Van bi đồng
Van bi đồng tay gạt thân lớn 1 đầu ren trong 1/4 và 1 đầu ren ngoài	1/4	1/4 (ren 13)	Festo cùng cỡ QH-1/4: 3.400 L/phút	PN 40 (4,0 MPa), −20 … 150 °C (Festo QH-1/4)	2 cửa	Van bi đồng
Van bi đồng tay gạt thân lớn 1 đầu ren trong 3/8 và 1 đầu ren ngoài	3/8	3/8 (ren 17)	Festo cùng cỡ QH-3/8: 7.500 L/phút	PN 40 (4,0 MPa), −20 … 150 °C (Festo QH-3/8)	2 cửa	Van bi đồng
Van bi đồng tay gạt thân lớn 2 đầu ren ngoài	1/2; 1/4; 3/8	1/4; 3/8; 1/2	Festo cùng cỡ: 3.400 / 7.500 / 11.500 L/phút	PN 40 (4,0 MPa) theo Festo QH; người bán van mini ghi ≈ 10 kgf/cm²	2 cửa	Van bi đồng
Van bi đồng tay gạt thân lớn 2 đầu ren trong	1/2; 1/4; 3/8	1/4; 3/8; 1/2	Festo cùng cỡ: 3.400 / 7.500 / 11.500 L/phút	PN 40 (4,0 MPa) theo Festo QH; người bán van mini ghi ≈ 10 kgf/cm²	2 cửa	Van bi đồng
Van bi đồng tay gạt thân nhỏ 1 đầu ren trong 1/2 và 1 đầu ren ngoài	1/2	1/2 (ren 21)	Festo cùng cỡ QH-1/2: 11.500 L/phút	PN 40 (4,0 MPa), −20 … 150 °C (Festo QH-1/2)	2 cửa	Van bi đồng
Van bi đồng tay gạt thân nhỏ 1 đầu ren trong 1/4 và 1 đầu ren ngoài	1/4	1/4 (ren 13)	Festo cùng cỡ QH-1/4: 3.400 L/phút	PN 40 (4,0 MPa), −20 … 150 °C (Festo QH-1/4)	2 cửa	Van bi đồng
Van bi đồng tay gạt thân nhỏ 1 đầu ren trong 3/8 và 1 đầu ren ngoài	3/8	3/8 (ren 17)	Festo cùng cỡ QH-3/8: 7.500 L/phút	PN 40 (4,0 MPa), −20 … 150 °C (Festo QH-3/8)	2 cửa	Van bi đồng
Van bi đồng tay gạt thân nhỏ 2 đầu ren ngoài	1/2; 1/4; 3/8	1/4; 3/8; 1/2	Festo cùng cỡ: 3.400 / 7.500 / 11.500 L/phút	PN 40 (4,0 MPa) theo Festo QH; người bán van mini ghi ≈ 10 kgf/cm²	2 cửa	Van bi đồng
Van bi đồng tay gạt thân nhỏ 2 đầu ren trong	1/2; 1/4; 3/8	1/4; 3/8; 1/2	Festo cùng cỡ: 3.400 / 7.500 / 11.500 L/phút	PN 40 (4,0 MPa) theo Festo QH; người bán van mini ghi ≈ 10 kgf/cm²	2 cửa	Van bi đồng
Van khóa khí nén BUC-10 có 2 đầu ghim ống	10	ống phi 10	Không công bố	Không công bố	2 cửa	Van khoá nối nhanh
Van khóa khí nén BUC-12 có 2 đầu ghim ống	12	ống phi 12	Không công bố	Không công bố	2 cửa	Van khoá nối nhanh
Van khóa khí nén BUC-14 có 2 đầu ghim ống	14	Không công bố	Không công bố	Không công bố	Không công bố	Van khoá nối nhanh
Van khóa khí nén BUC-16 có 2 đầu ghim ống	16	Không công bố	Không công bố	Không công bố	Không công bố	Van khoá nối nhanh
Van khóa khí nén BUC-4 có 2 đầu ghim ống	4	Không công bố	Không công bố	Không công bố	Không công bố	Van khoá nối nhanh
Van khóa khí nén BUC-6 có 2 đầu ghim ống	6	ống phi 6	Không công bố	Không công bố	2 cửa	Van khoá nối nhanh
Van khóa khí nén BUC-8 có 2 đầu ghim ống	8	ống phi 8	Không công bố	Không công bố	2 cửa	Van khoá nối nhanh
Van khóa khí nén HVFF-10 có 2 đầu ghim ống	10	ống phi 10	SMC VHK tương đương: Cv 0,65	0 – 0,9 MPa (SANG-A); 1,0 MPa (SMC VHK)	2 cửa hoặc 3 cửa	Van khoá nối nhanh
Van khóa khí nén HVFF-12 có 2 đầu ghim ống	12	ống phi 12	SMC VHK tương đương: Cv 0,70	0 – 0,9 MPa (SANG-A); 1,0 MPa (SMC VHK)	2 cửa hoặc 3 cửa	Van khoá nối nhanh
Van khóa khí nén HVFF-4 có 2 đầu ghim ống	4	ống phi 4	SMC VHK tương đương: Cv 0,14	0 – 0,9 MPa (SANG-A); 1,0 MPa (SMC VHK)	2 cửa hoặc 3 cửa	Van khoá nối nhanh
Van khóa khí nén HVFF-6 có 2 đầu ghim ống	6	ống phi 6	SMC VHK tương đương: Cv 0,35	0 – 0,9 MPa (SANG-A); 1,0 MPa (SMC VHK)	2 cửa hoặc 3 cửa	Van khoá nối nhanh
Van khóa khí nén HVFF-8 có 2 đầu ghim ống	8	ống phi 8	SMC VHK tương đương: Cv 0,39	0 – 0,9 MPa (SANG-A); 1,0 MPa (SMC VHK)	2 cửa hoặc 3 cửa	Van khoá nối nhanh
Van gạt tay khí nén 4H	210-08; 310-10; 410-15	210-08: vào/ra 1/4, xả 1/8; 310-10: vào/ra 3/8, xả 1/4; 410-15: 1/2 (chưa có catalogue AirTAC)	210-08: 17,0 (Cv 1,0); 310-10: 28,0 (Cv 1,65)	0 – 1,0 MPa (AirTAC 4H)	5/2	Van tay
Van gạt tay khí nén HV	02; 03; 04; 200-02; 300-03; 400-04	02: G1/4; 03: G3/8; 04: G1/2	SNS không công bố; SMC VH tương đương: VH200-02 7,5 (Cv 0,4); VH300 20 (Cv 1,1); VH400 55 (Cv 3,1)	tối đa 0,8 MPa (SNS HV); 1,0 MPa (SMC VH)	4/3	Van tay
Van gạt tay khí nén HV-200B	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Van tay
Van gạt tay khí nén HV-200D	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Van tay
Van kéo tay khí nén 3R	110-06; 210-08; 310-10; 410-15	110-06: 1/8; 210-08: 1/4; 310-10: 3/8; 410-15: 1/2	3R210-08: 16 (người bán)	0 – 0,8 MPa (người bán)	3/2	Van tay
Van kéo tay khí nén 4R	110-06; 210-08; 310-10; 410-15	110-06: 1/8; 210-08: 1/4; 310-10: 3/8; 410-15: 1/2	Không công bố	0 – 1,0 MPa (Ningbo Zeboyi)	5/2	Van tay
Van trượt tay khí nén HSV	06; 08; 10; 15	06: 1/8; 08: 1/4; 10: 3/8; 15: 1/2	06: 23,0 (Cv 1,28); 08: 40,0 (Cv 2,20); 10: 62,0 (Cv 3,50); 15: 140,0 (Cv 7,80)	0 – 1,0 MPa (AirTAC HSV)	3/2	Van tay
Van trượt tay khí nén HSV-06FF	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Van tay
Van trượt tay khí nén HSV-08FF	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Van tay
Van trượt tay khí nén HSV-10FF	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Van tay
Van trượt tay khí nén HSV-15FF	Không công bố	Không công bố	Không công bố	Không công bố	Không công bố	Van tay

Số sau tên van là cỡ ren hoặc phi ống: 4H210-08 ren 1/4, HVFF-8 ống phi 8.

Báo giá van tay khí nén

Giá phụ thuộc kiểu van, cỡ ren hoặc phi ống, hãng và số lượng. Gửi mã van qua Zalo, kho báo giá theo đơn, đơn nhiều cái được giá tốt hơn.

Đặt van tay khí nén theo mã, phi ống hoặc cỡ ren

Đặt theo mã in trên thân (4H210-08, HV-02, HSV08), phi ống (HVFF-8, BUC-8) hoặc cỡ ren và kiểu đầu ren với van bi đồng. Gửi ảnh van cũ qua Zalo; cần CO, CQ hay hóa đơn VAT thì nêu khi đặt, kho giao toàn quốc.

Cách chọn van tay khí nén theo việc cần làm, cỡ ren và áp suất

• Việc cần làm: đổi chiều xi lanh hai đầu khí dùng 5/2 (4H, 4R) hoặc 4/3 (HV); cấp và xả một nhánh dùng 3/2 (3R, HSV); chỉ khoá khí dùng HVFF, BUC, van bi đồng.
• Cỡ: ống phi 6 đến 8 dùng ren 1/4 (4H210-08); phi 10 đến 12 dùng ren 3/8 (4H310-10).
• Áp suất: hệ trên 0,8 MPa tránh HV; 4H và HSV chịu 1,0 MPa. Đặt van điều áp khí nén trước van tay để chỉnh áp.
• Xả khí phía sau: tháo ống an toàn dùng van khoá 3 cửa hoặc HSV; giữ áp hoặc chân không dùng loại 2 cửa.

Lỗi thường gặp ở van tay khí nén và cách xử lý

Ba hiện tượng gặp nhiều nhất.

Hiện tượng	Nguyên nhân	Cách xử lý
Van 5/3 gạt rồi xi lanh dừng lưng chừng, chạy chập chờn	Cần gạt chưa vào hẳn vị trí bi định vị	Gạt dứt khoát tới khi nghe khớp; bi định vị mòn thì thay van
Khoá HVFF rồi vẫn xì khí ở núm	Lắp ngược chiều, cấp từ cửa 2 (A); hoặc bản 3 cửa đang xả khí phía sau	Xoay lại theo mũi tên; cần giữ áp phía sau thì dùng bản 2 cửa
Van bi đồng gạt nặng hoặc khoá không kín	Khí có nước, cặn bám bi; để tay gạt lưng chừng làm mòn gioăng	Gạt hết 90°, xả nước bình chứa, đặt lọc trước van; rò thì thay

Số liệu trên trang theo catalogue và datasheet của AirTAC, SMC, Festo; tiêu chuẩn tham chiếu: ISO 228-1 (ren G), ISO 7-1 (ren R).
