Van 1 chiều khí nén cắm ống phi 4 đến 12, mở từ 0,005 MPa

Van 1 chiều khí nén (van một chiều hơi, check valve) là van tự động chỉ cho khí đi theo chiều mũi tên IN sang OUT và tự đóng khi khí dội ngược. Loại hai đầu cắm ống theo catalogue SMC AKH mở từ 0,005 MPa, làm việc tới 1 MPa, thuộc nhóm van khí nén.

Van 1 chiều khí nén là gì, khác van khoá và van tiết lưu thế nào

Van khoá nhựa HVFF hai đầu ống hay bị gọi nhầm là van khoá một chiều nhưng là van gạt tay, như van tay khí nén. Van tiết lưu khí nén có thêm kim chỉnh lưu lượng.

Các loại van 1 chiều khí nén theo kết cấu và kiểu nối

Năm kiểu, từ thân nhựa cắm ống phi 4 đến 12 đến thân nhôm khối ren trong. Kho bán kiểu hai đầu cắm ống.

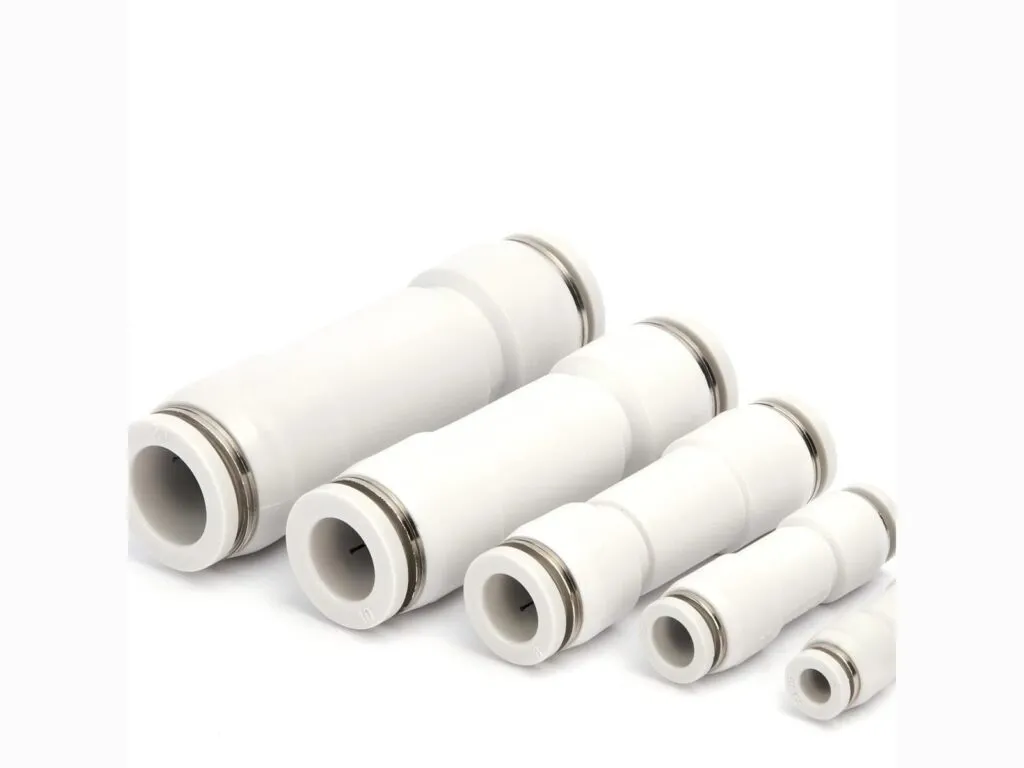

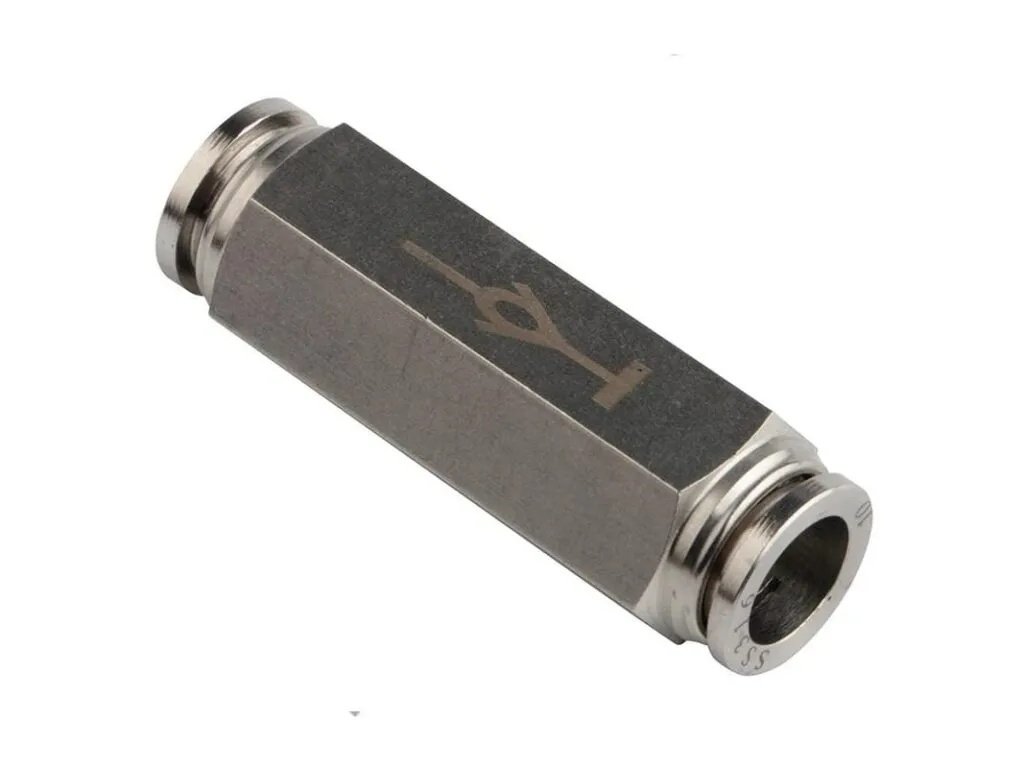

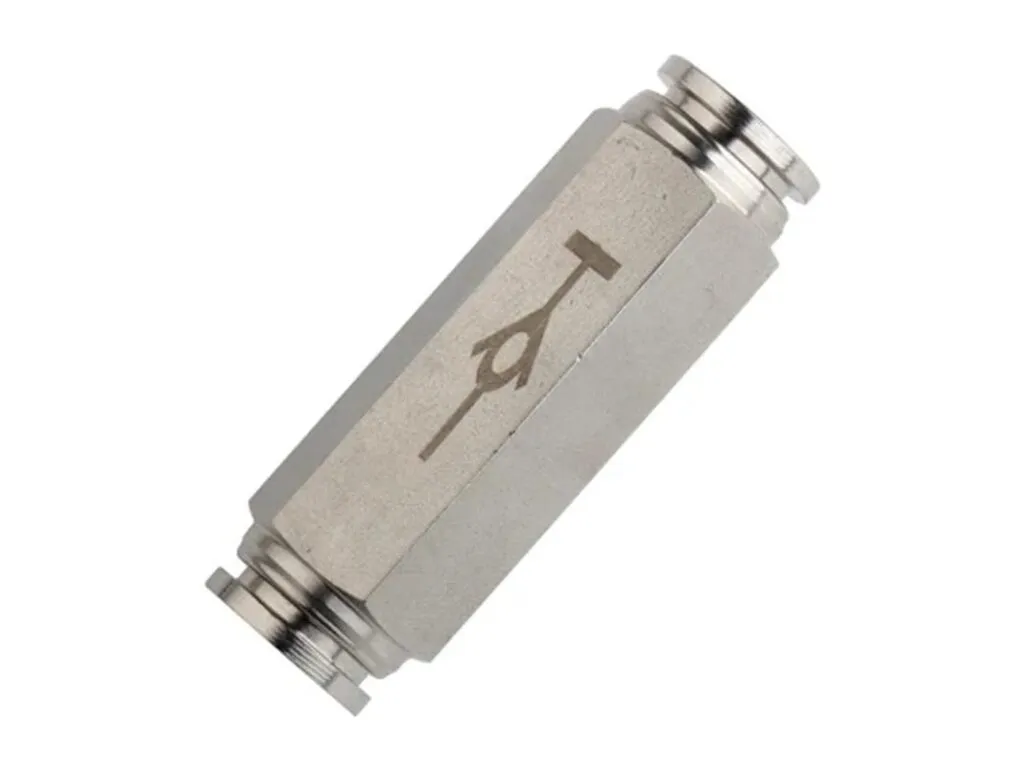

• Hai đầu cắm ống nối nhanh: thân nhựa, cắm thẳng ống phi 4 đến 12, mã tương đương SMC AKH04-00 đến AKH12-00.
• Ren ngoài - cắm ống: một đầu ren, một đầu cắm ống, như AKH06A-01S (ren 1/8, ống phi 6).

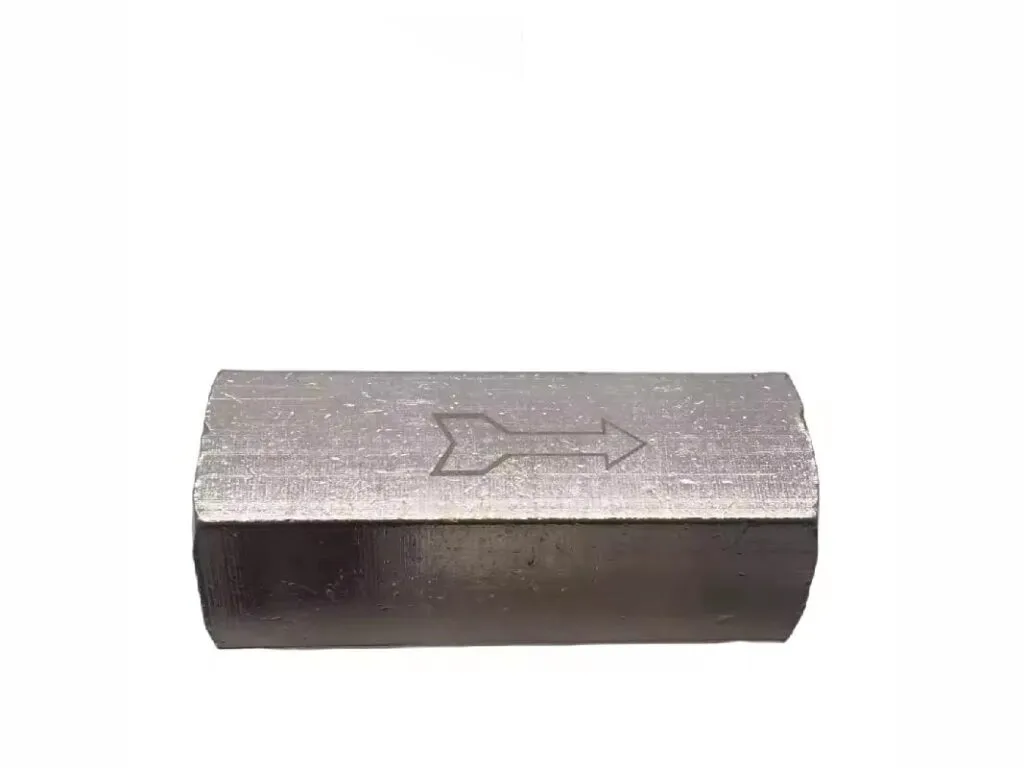

• Thân đồng ren trong (CV): hai đầu ren trong cùng cỡ, từ CV-01 ren 1/8 đến CV-04 ren 1/2.

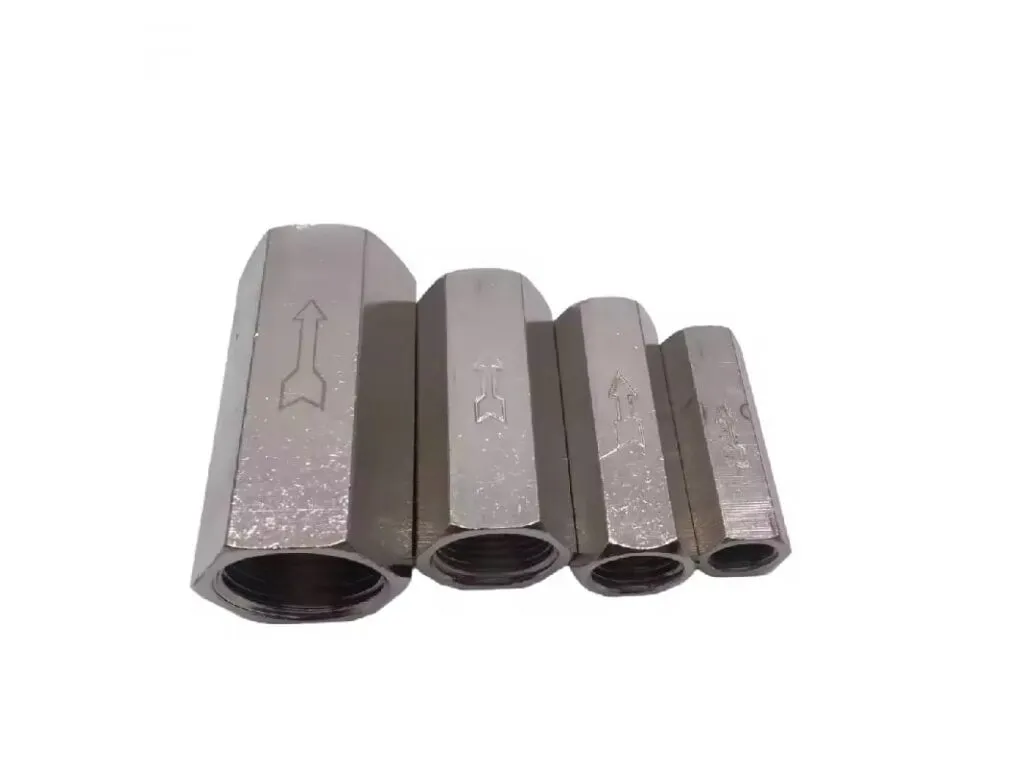

• Thân nhôm khối ren trong (NRV, AK): lỗ thông lớn, ít sụt áp, từ NRV06 (1/8) đến NRV25 (1 inch).
• Một chiều có điều khiển (PCV): thêm cửa khí điều khiển, giữ khí trong xi lanh cho tới khi có khí điều khiển; mã PCV06 đến PCV15.

Thông số kỹ thuật van 1 chiều khí nén

Loại cắm ống làm việc từ −100 kPa đến 1 MPa, mở từ 0,005 MPa, −5 đến 70 °C tùy hãng; số theo catalogue SMC cho mã AKH tương đương và AirTAC cho NRV, PCV.

Thông số	Giá trị
Áp làm việc loại cắm ống (theo catalogue SMC AKH)	−100 kPa đến 1 MPa, dùng được cho đường chân không tới −100 kPa
Áp mở van (bắt đầu hé)	0,005 MPa (0,05 bar) loại cắm ống; 0,02 MPa (0,2 bar) loại thân nhôm
Áp thử bền	1,5 MPa (15 bar)
Nhiệt độ làm việc	−5 đến 70 °C tùy hãng, không đóng băng
Vật liệu loại cắm ống	Thân nhựa PBT; van NBR và nhôm; lò xo inox; bản có ren dùng thân đồng mạ niken hoá học
Ống dùng được	Nylon, nylon mềm, PU phi 4, 6, 8, 10, 12 mm; ống mềm hoặc PU phải tính lại áp tối đa theo ống
Độ dẫn âm C (theo catalogue SMC AKH)	AKH04: 0,56; AKH06: 1,3; AKH08: 2,8; AKH10: 4,8; AKH12: 6,8 dm³/(s·bar)
Kích thước, khối lượng AKH04-00 và AKH06-00	Φ9,3 x 33,5 mm, 3 g; Φ11,6 x 37,1 mm, 5 g
Kích thước, khối lượng AKH08-00 và AKH10-00	Φ15,2 x 53,3 mm, 10 g; Φ18,5 x 63,6 mm, 17 g
Kích thước, khối lượng AKH12-00	Φ21,7 x 70,2 mm, 25 g
Rò rỉ khi giữ áp lâu	Cho phép lọt một lượng nhỏ khí, không hợp để giữ áp lâu
Áp làm việc thân nhôm (theo catalogue AirTAC NRV)	0,02 đến 1,0 MPa (0,2 đến 10 bar)
Lỗ thông NRV (theo catalogue AirTAC)	NRV06: 18 mm², Cv 1,0; NRV08: 27 mm², Cv 1,5; NRV10: 60 mm², Cv 3,33; NRV15: 73 mm², Cv 4,06
Loại có điều khiển (theo catalogue AirTAC PCV)	0,15 đến 1,0 MPa; tối đa 60 lần/phút (PCV06, PCV08), 40 lần/phút (PCV10, PCV15)

Bảng tra kiểu và cỡ van 1 chiều khí nén

Bảng tra gồm 1 dòng, nhóm Nối nhanh: kiểu hai đầu nối nhanh ống, kèm cỡ phi 4, 6, 8, 10, 12 mm kho bán, mã SMC tương ứng, độ dẫn âm C và khối lượng.

Kiểu van một chiều	Cỡ có sẵn (mm, ren inch hoặc ren M)	Mã kiểu SMC tương ứng theo phi	Độ dẫn âm C (dm³/(s·bar))	Khối lượng (g)	Nhóm
Van 1 chiều khí nén 2 đầu nối nhanh ống	4; 6; 8; 10; 12	AKH04-00; AKH06-00; AKH08-00; AKH10-00; AKH12-00	phi 4: 0,56; phi 6: 1,3; phi 8: 2,8; phi 10: 4,8; phi 12: 6,8	phi 4: 3; phi 6: 5; phi 8: 10; phi 10: 17; phi 12: 25	Nối nhanh

Số trong mã AKH là phi ống: AKH08-00 là hai đầu ống phi 8.

Cách chọn van 1 chiều khí nén theo phi ống, áp nguồn và môi trường

Chọn theo kiểu nối, áp nguồn so với áp mở van và môi trường. Áp nguồn cần ổn định thì đặt van điều áp khí nén trước cụm van.

• Ống nhựa phi 4 đến 12 chọn loại hai đầu cắm ống đúng phi; đường ống ren dùng CV hoặc NRV.
• Áp nguồn phải cao hơn nhiều so với áp mở 0,005 đến 0,02 MPa mới đủ khí.
• Đường chân không chỉ dùng loại hãng ghi chịu chân không, như AKH.
• Giữ xi lanh đứng yên lâu thì dùng PCV có điều khiển, không dùng van một chiều thường.
• Sau đầu nén máy nén piston (khí nóng) dùng van chuyên cho máy nén, không dùng van nhựa.

Lỗi thường gặp ở van 1 chiều khí nén và cách xử lý

Bốn lỗi gặp ở van 1 chiều khí nén, kèm nguyên nhân và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Lắp xong khí không qua hoặc rất yếu	Lắp ngược mũi tên IN sang OUT, hoặc áp nguồn thấp hơn áp mở van	Xoay lại cho mũi tên chỉ từ nguồn tới thiết bị; đo áp nguồn
Van kêu lạch cạch, rung khi chạy	Phía IN bị bóp (tiết lưu, ống, cút nhỏ hơn cỡ van) nên van không mở hết, lõi đập liên tục	Bỏ chỗ bóp phía IN, dùng ống và cút cùng cỡ; cần chỉnh tốc độ thì đặt tiết lưu phía OUT
Khí vẫn rò ngược, áp phía sau tụt dần	Cặn, nước bám mặt làm kín; gioăng chai; chênh áp quá nhỏ	Lắp lọc 40 µm trước van, xả nước bình chứa; thay van; cần giữ áp lâu dùng PCV
Ống tuột hoặc rò ở đầu cắm	Ống cắt xéo, cắm chưa tới đáy, ống sai phi hoặc ống PU mềm dùng sát áp tối đa	Cắt ống vuông bằng kéo cắt ống, cắm tới đáy rồi kéo thử, dùng đúng phi theo mã
