Van một chiều nhựa UPVC, CPVC, PVDF DN15 đến DN150, 150 PSI, bi chén và lá lật

Van một chiều nhựa chỉ cho lưu chất chảy một hướng và tự đóng khi dòng ngược, làm bằng UPVC, CPVC, PPH hoặc PVDF, cỡ DN15 đến DN150, áp làm việc 150 PSI (khoảng 10,3 bar). Có ba kiểu: New Check, Ball Check và Swing Check lá lật, thuộc nhóm van nhựa công nghiệp.

Van một chiều nhựa là gì, khác van chân và van một chiều kim loại thế nào

Van một chiều nhựa không gỉ trong hóa chất, còn van kim loại bị ăn mòn. Van chân nhựa cũng có bi chén nhưng thêm rọ lọc ở đầu hút bơm, còn van một chiều lắp trên đường đẩy.

Các loại van một chiều nhựa theo kiểu đóng và cỡ

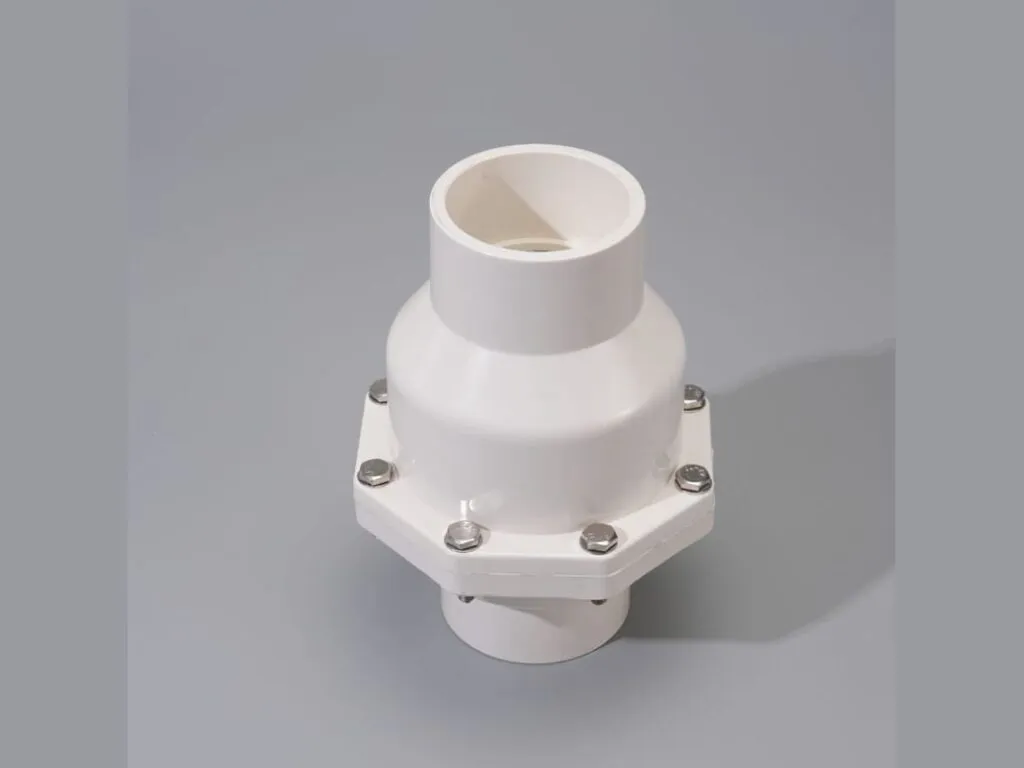

• New Check: bi chén, DN15 đến DN50, UPVC, CPVC, PPH, PVDF; nối dán, ren, hàn nhiệt hoặc hàn; lắp đứng hoặc ngang.
• Ball Check: cùng dải với New Check, bi hình chén chặn nước ở áp 0,5 kg.

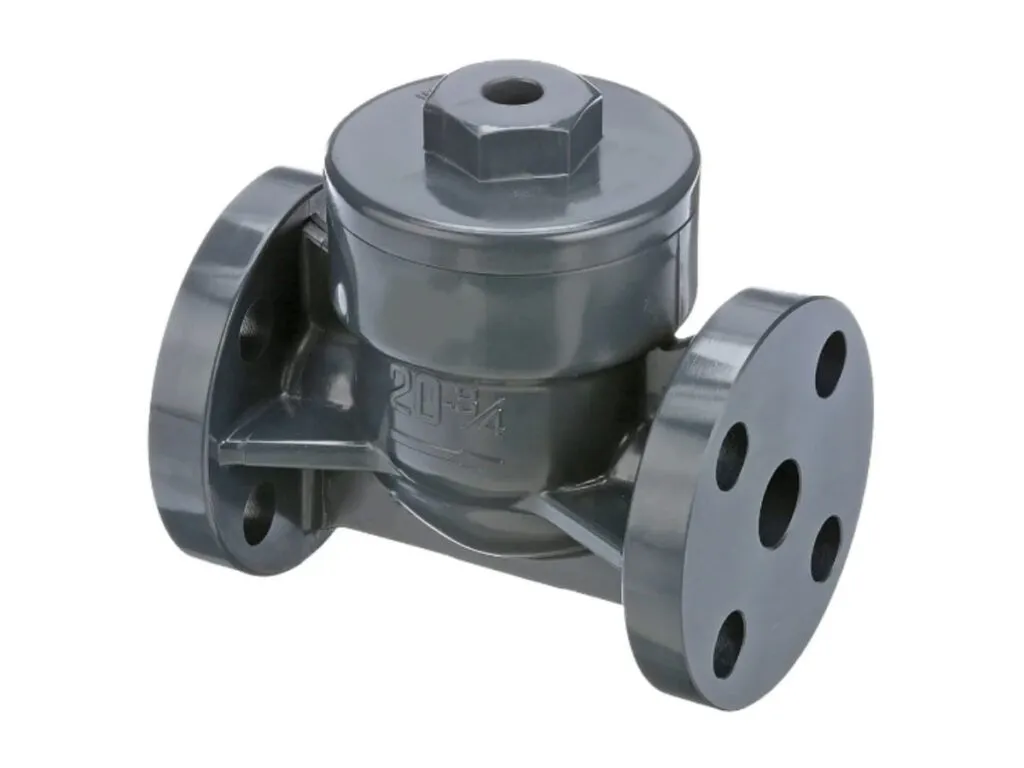

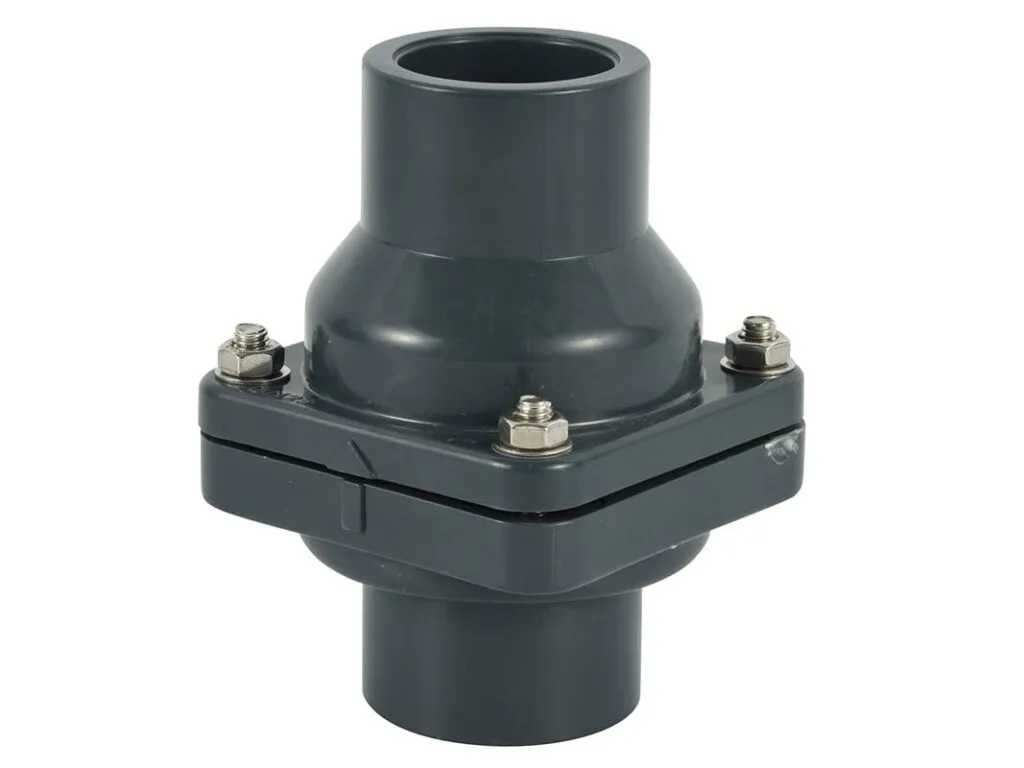

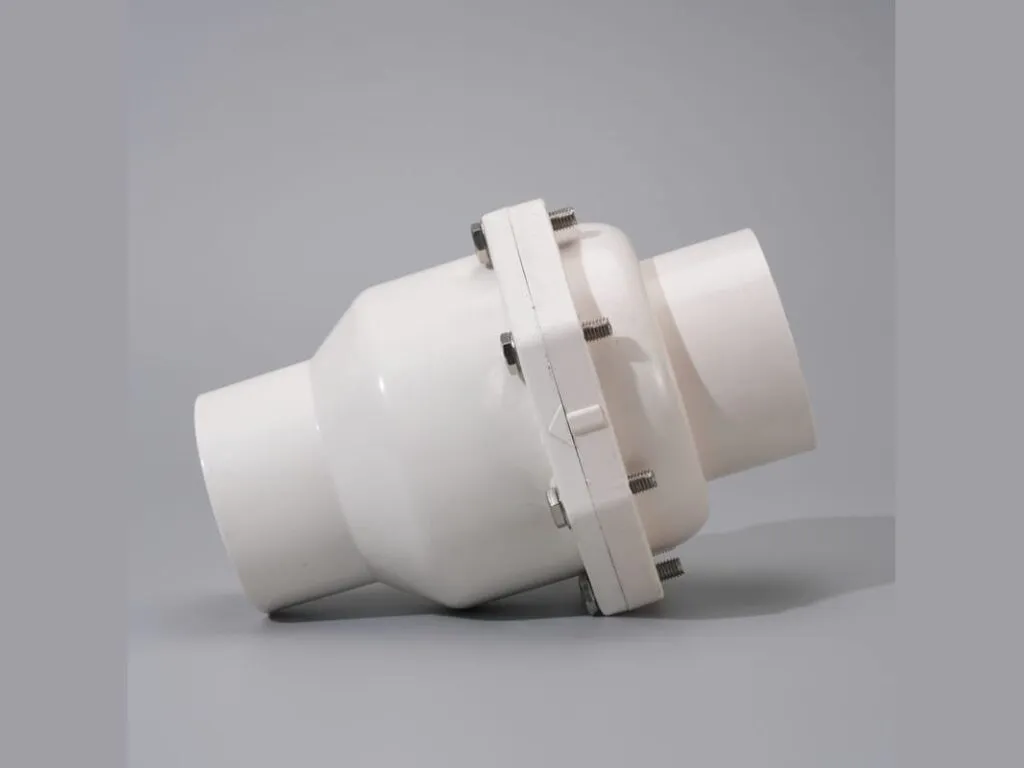

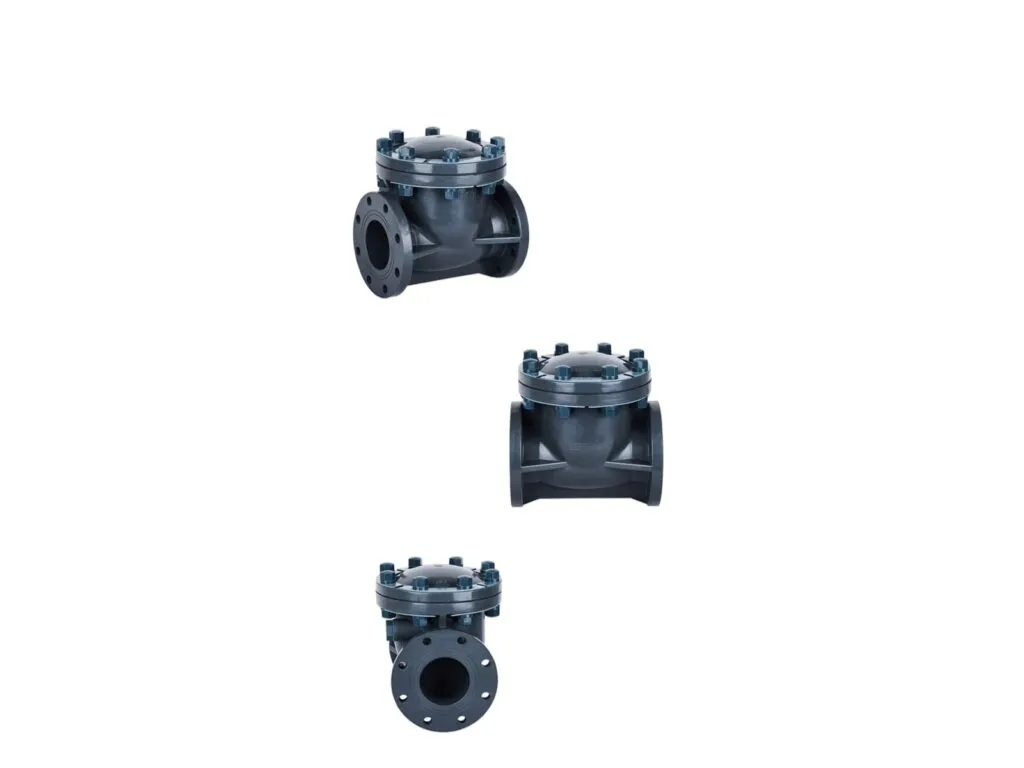

• Swing Check lá lật: DN65 đến DN150, PVC hoặc CPVC, nối dán hoặc ren.
• Theo vật liệu: UPVC xám đậm, CPVC xám nhạt, PPH vàng nhạt, PVDF màu ngà.

Thông số kỹ thuật van một chiều nhựa

Van một chiều nhựa chịu 150 PSI, nhiệt độ từ 0 đến 55 °C với PVC và đến 120 °C với PVDF, lắp đứng hoặc ngang.

Thông số	Giá trị
Cỡ New Check, Ball Check	DN15 đến DN50 (1/2 đến 2 inch), ống 20 đến 63 mm
Cỡ Swing Check	DN65 đến DN150 (2 1/2 đến 6 inch), ống 75 đến 160 mm
Áp làm việc	150 PSI (khoảng 10,3 bar) ở nhiệt độ thường
Nhiệt độ New Check, UPVC	5 đến 55 °C
Nhiệt độ New Check, PPH và CPVC	5 đến 90 °C
Nhiệt độ New Check, PVDF	-20 đến 120 °C
Nhiệt độ Swing Check	PVC 0 đến 55 °C; CPVC 0 đến 95 °C
Kiểu nối	dán, ren NPT, PT, BSPF, hàn nhiệt, hàn; ANSI, DIN, JIS, CNS
Áp mở bi chén	chặn nước ở áp 0,5 kg
Áp danh định +GF+ 561/562	PN16 cho PVC-U, PVC-C, PVDF; PN10 cho ABS và PP-H
Áp mở type 561 không lò xo	0,006 bar (DN10 đến DN20) đến 0,025 bar (DN100), lắp đứng
Áp mở type 562 có lò xo	0,04 bar (DN10 đến DN25) đến 0,08 bar (DN100)
Áp đóng kín type 561	kín từ chênh áp 0,2 bar
Đoạn ống thẳng	10 lần DN trước van và 5 lần DN sau van

Bảng tra cỡ DN, kích thước và Kv van một chiều nhựa

Bảng gồm 20 dòng van một chiều nón PVC-U PN16, chia hai nhóm type 561 và 562, mỗi nhóm 10 cỡ DN10 đến DN100. Kích thước tham khảo theo catalogue +GF+, không gán cho Sanking.

Cỡ	Nhóm	d ống (mm)	L (mm)	D (mm)	Kv100 (m³/h)	Chênh áp nâng nón (bar)
DN10 (3/8 inch)	Type 561 không lò xo	16	92	50	11	0,006
DN15 (1/2 inch)	Type 561 không lò xo	20	95	50	11	0,006
DN20 (3/4 inch)	Type 561 không lò xo	25	110	58	23	0,006
DN25 (1 inch)	Type 561 không lò xo	32	123	68	28	0,01
DN32 (1 1/4 inch)	Type 561 không lò xo	40	146	84	51	0,01
DN40 (1 1/2 inch)	Type 561 không lò xo	50	157	97	65	0,015
DN50 (2 inch)	Type 561 không lò xo	63	183	124	100	0,015
DN65 (2 1/2 inch)	Type 561 không lò xo	75	233	166	177	0,02
DN80 (3 inch)	Type 561 không lò xo	90	254	200	216	0,02
DN100 (4 inch)	Type 561 không lò xo	110	301	238	249	0,025
DN10 (3/8 inch)	Type 562 có lò xo	16	92	50	11	0,04
DN15 (1/2 inch)	Type 562 có lò xo	20	95	50	11	0,04
DN20 (3/4 inch)	Type 562 có lò xo	25	110	58	23	0,04
DN25 (1 inch)	Type 562 có lò xo	32	123	68	28	0,04
DN32 (1 1/4 inch)	Type 562 có lò xo	40	146	84	51	0,05
DN40 (1 1/2 inch)	Type 562 có lò xo	50	157	97	65	0,05
DN50 (2 inch)	Type 562 có lò xo	63	183	124	100	0,05
DN65 (2 1/2 inch)	Type 562 có lò xo	75	233	166	177	0,06
DN80 (3 inch)	Type 562 có lò xo	90	254	200	216	0,07
DN100 (4 inch)	Type 562 có lò xo	110	301	238	249	0,08

Type 562 dùng chung kích thước với type 561; khác nhau ở lò xo nên áp mở cao hơn và kín được ở mọi tư thế lắp.

Đặt van một chiều nhựa theo cỡ DN, kiểu đóng và kiểu nối

Gửi qua Zalo cỡ ống, kiểu nối, môi chất, nhiệt độ và hướng lắp; có van cũ thì chụp thân van. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc.

Báo giá van một chiều nhựa

Giá van một chiều nhựa tùy kiểu (New Check, Ball Check hay Swing Check), vật liệu, cỡ DN và số lượng. Kho báo giá sau khi nhận đủ cỡ, môi chất và nhiệt độ.

Cách chọn van một chiều nhựa theo cỡ, vật liệu và kiểu lắp

• DN15 đến DN50 chọn bi chén; DN65 đến DN150 chọn lá lật.
• UPVC dưới 55 °C, CPVC và PPH dưới 90 đến 95 °C, PVDF dưới 120 °C.
• Lắp đứng cho type 561; lắp ngang hoặc tư thế bất kỳ thì chọn type 562 có lò xo.

Lỗi thường gặp ở van một chiều nhựa và cách xử lý

Ba lỗi dưới đây xuất phát từ cặn, từ cách đóng của lá lật và từ siết ren.

Hiện tượng	Nguyên nhân	Cách xử lý
Không đóng kín khi dòng ngược	Cặn kẹt bi hoặc lá lật	Súc đường ống, lắp lọc phía trước van
Búa nước khi đóng	Lá lật đóng đột ngột	Dùng bi chén đóng êm hoặc thêm bình giảm xung
Nứt thân	Siết ren quá tay hoặc nhiệt độ vượt hạn	Siết vừa, kiểm nhiệt độ môi chất

Số liệu trên trang theo catalogue và datasheet của Boshart, GF Piping Systems.
