Van chân nhựa (van đáy, rọ bơm) PVC, CPVC, PVDF DN15 đến DN150, 150 PSI

Van chân nhựa (van đáy, van rọ) là van một chiều lắp ở đầu ống hút của bơm đặt trên bể, giữ nước trong ống hút để bơm không mất mồi. Bi chén chặn nước ở áp 0,5 kg, thân PVC, CPVC, UPVC, PPH hoặc PVDF, cỡ DN15 đến DN150, áp làm việc 150 PSI (khoảng 10,3 bar), thuộc nhóm van nhựa.

Van chân nhựa là gì, khác van một chiều thường thế nào

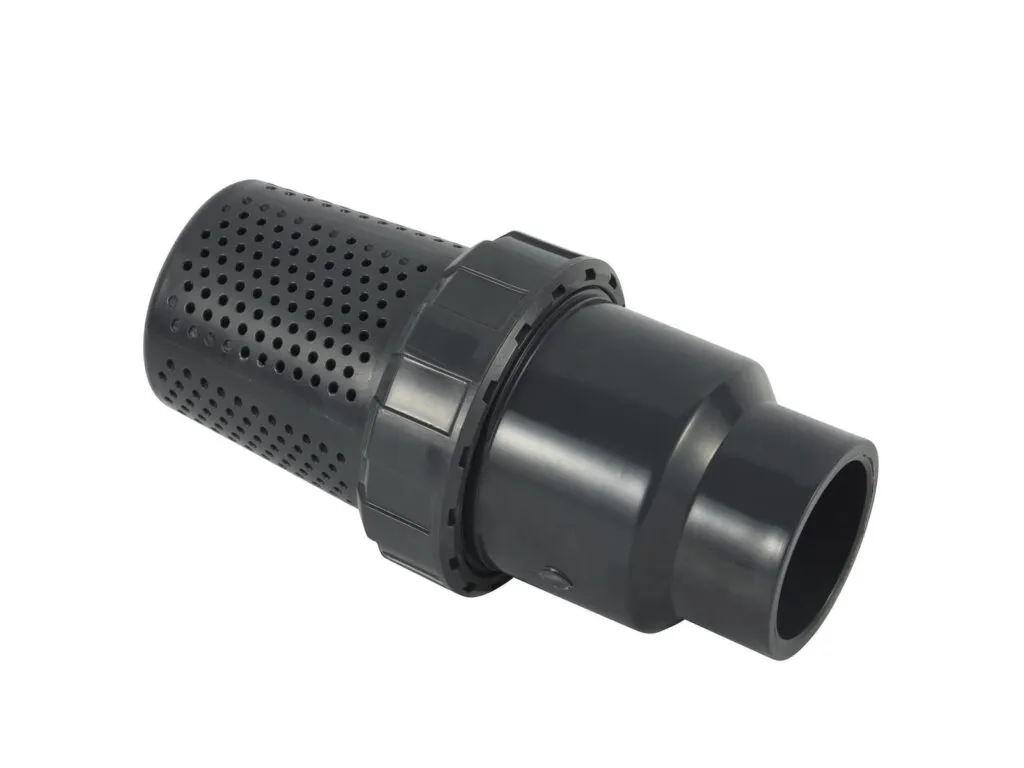

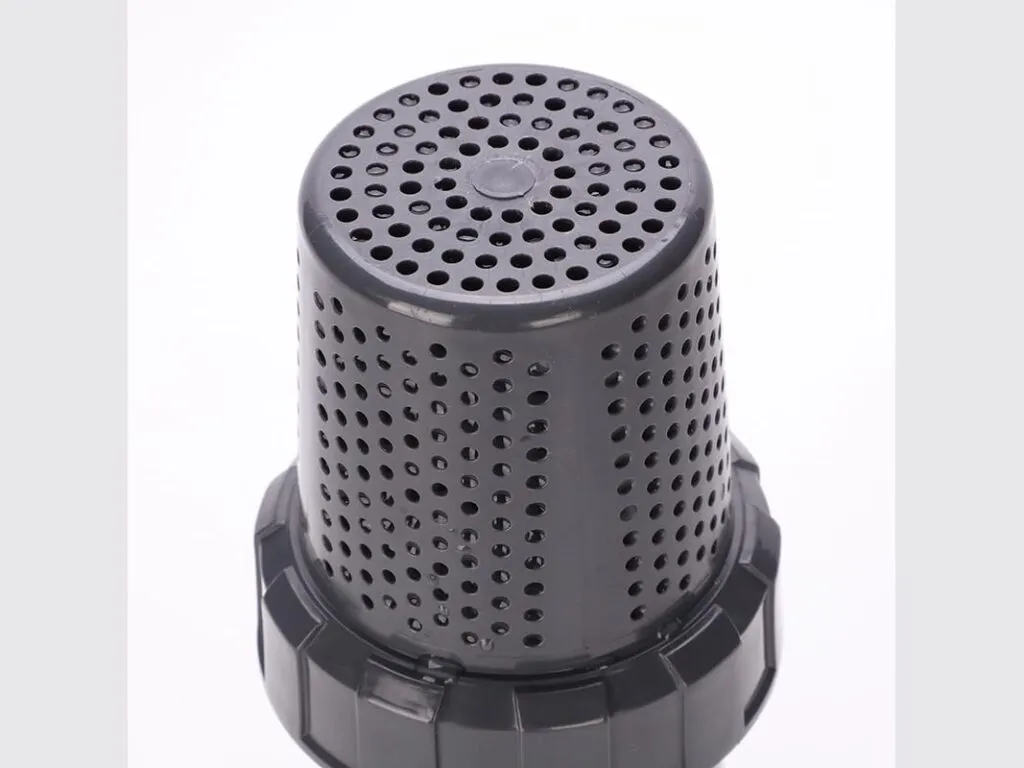

Khác van một chiều nhựa đặt trên đường ống, van chân nằm chìm trong bể và có rọ lọc chặn cặn ở đầu hút.

Các loại van chân nhựa theo kiểu nối và vật liệu

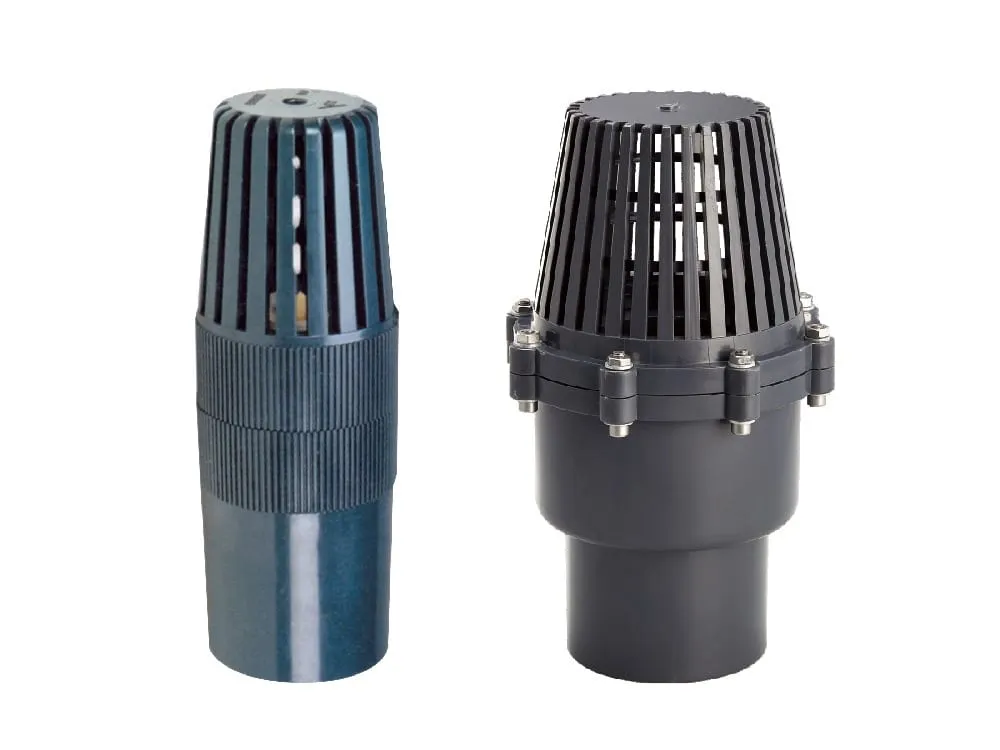

• Foot Valve nối dán hoặc ren: DN15 đến DN150, PVC chịu 0 đến 55 °C, CPVC 0 đến 95 °C.
• Flanged Single Union: mặt bích một rắc co, DN15 đến DN150; UPVC 5 đến 55 °C, PPH và CPVC 5 đến 90 °C, PVDF -20 đến 120 °C.
• Flanged True Union: mặt bích True Union, DN15 đến DN50, PVC 0 đến 55 °C, CPVC 0 đến 90 °C.

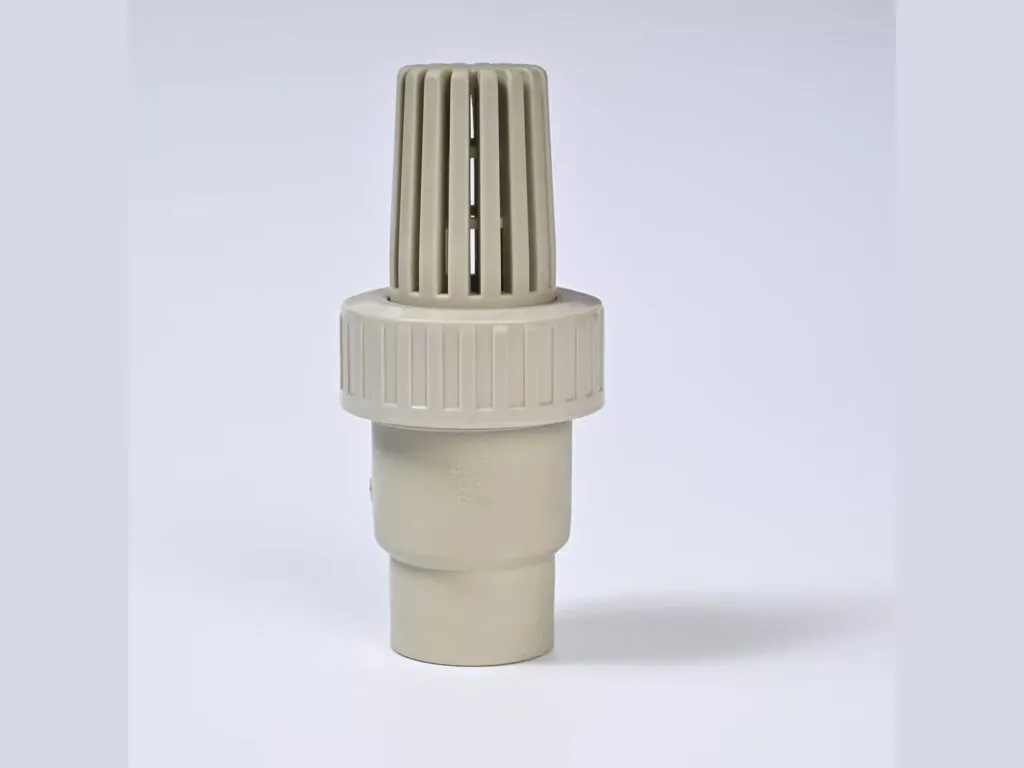

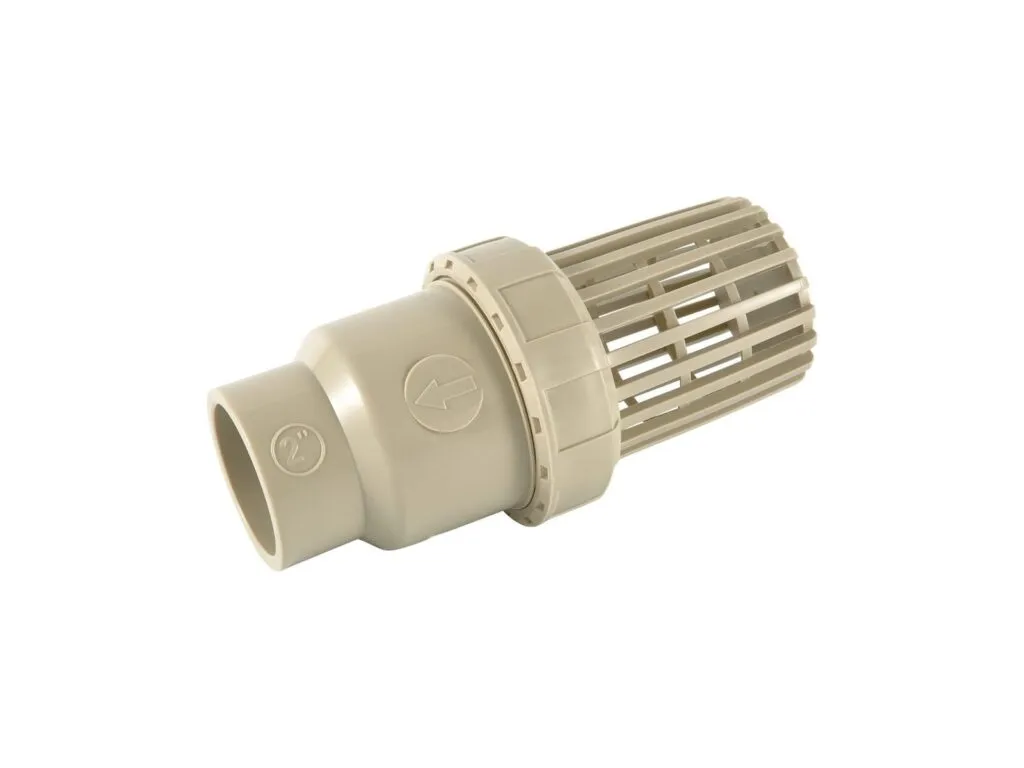

• Theo vật liệu: PVC xám đậm, CPVC xám nhạt, PPH vàng nhạt, PVDF màu ngà.

Thông số kỹ thuật van chân nhựa

Van chân nhựa Sanking dải DN15 đến DN150 làm việc ở 150 PSI, nhiệt độ 0 đến 55 °C với PVC và đến 95 °C với CPVC.

Thông số	Giá trị
Cỡ Foot Valve	DN15 đến DN150 (1/2 đến 6 inch), ống 20 đến 160 mm
Cỡ Flanged True Union	DN15 đến DN50 (1/2 đến 2 inch)
Vật liệu	PVC, CPVC nguyên sinh, có bột chống UV; bản bích thêm PPH, PVDF
Áp làm việc	150 PSI (khoảng 10,3 bar) ở nhiệt độ thường
Nhiệt độ Foot Valve	PVC 0 đến 55 °C; CPVC 0 đến 95 °C
Nhiệt độ Flanged Single Union	UPVC 5 đến 55 °C; PPH, CPVC 5 đến 90 °C; PVDF -20 đến 120 °C
Nhiệt độ Flanged True Union	PVC 0 đến 55 °C; CPVC 0 đến 90 °C
Kiểu nối	dán, ren NPT, PT, BSPF, mặt bích ANSI, DIN, JIS
Bi chén	chặn nước ở áp 0,5 kg; lắp đứng hoặc ngang
Áp danh định +GF+ lưới PP	PN16 cho DN15 đến DN50; PN10 cho DN80
Áp mở nón type 561	0,006 bar (DN10 đến DN20) đến 0,015 bar (DN40 đến DN50), lắp đứng
Kv100 phần nón type 561	11 m³/h (DN10, DN15) đến 100 m³/h (DN50)

Bảng tra cỡ DN và kích thước van chân nhựa

Bảng gồm 14 dòng, chia hai nhóm: 7 cỡ van chân PVC-U lưới PP và 7 cỡ type 561, đều của +GF+. Kích thước tham khảo theo catalogue +GF+, không gán cho Sanking.

Cỡ	Nhóm	d (mm)	Áp danh định	Chiều dài (mm)	Kích thước khác (mm)	Ghi chú
DN15	+GF+ PVC-U lưới PP (VRF11I)	20	PN16	L2 = 110	A = 50; L1 = 16	đệm EPDM
DN20	+GF+ PVC-U lưới PP (VRF11I)	25	PN16	L2 = 130	A = 59; L1 = 19	đệm EPDM
DN25	+GF+ PVC-U lưới PP (VRF11I)	32	PN16	L2 = 145	A = 68; L1 = 22	đệm EPDM
DN32	+GF+ PVC-U lưới PP (VRF11I)	40	PN16	L2 = 162	A = 80; L1 = 26	đệm EPDM
DN40	+GF+ PVC-U lưới PP (VRF11I)	50	PN16	L2 = 187	A = 94; L1 = 31	đệm EPDM
DN50	+GF+ PVC-U lưới PP (VRF11I)	63	PN16	L2 = 215	A = 115; L1 = 38	đệm EPDM
DN80	+GF+ PVC-U lưới PP (VRF11I)	90	PN10	L2 = 275	A = 168; L1 = 51	đệm EPDM
DN10	+GF+ type 561	16	PN16	L = 173	D = 50; L2 = 56; z = 64	PVC-U, đệm EPDM
DN15	+GF+ type 561	20	PN16	L = 175	D = 50; L2 = 56; z = 64	PVC-U, đệm EPDM
DN20	+GF+ type 561	25	PN16	L = 192	D = 58; L2 = 65; z = 72	PVC-U, đệm EPDM
DN25	+GF+ type 561	32	PN16	L = 204	D = 68; L2 = 71; z = 79	PVC-U, đệm EPDM
DN32	+GF+ type 561	40	PN16	L = 267	D = 90; L2 = 85; z = 94	PVC-U, đệm EPDM
DN40	+GF+ type 561	50	PN16	L = 282	D = 90; L2 = 83; z = 95	PVC-U, đệm EPDM
DN50	+GF+ type 561	63	PN16	L = 310	D = 90; L2 = 101; z = 107	PVC-U, đệm EPDM

L2, A và L1 là tên cột của hãng; L là chiều dài toàn van type 561.

Đặt van chân nhựa theo cỡ ống hút, vật liệu và kiểu nối

Đo cỡ ống hút của bơm và đọc kiểu nối trên van cũ, rồi gửi ảnh qua Zalo kèm môi chất, nhiệt độ. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc.

Báo giá van chân nhựa

Giá van chân nhựa tùy cỡ DN, vật liệu (PVC, CPVC, PPH, PVDF), kiểu nối và số lượng. Kho báo giá sau khi nhận đủ cỡ ống hút, môi chất và nhiệt độ.

Cách chọn van chân nhựa theo cỡ ống hút, vật liệu và nhiệt độ

• Chọn cỡ bằng cỡ ống hút của bơm, DN15 đến DN150.
• PVC dưới 55 °C, CPVC dưới 90 đến 95 °C, PVDF tới 120 °C.
• Cần tháo bảo trì không cắt ống thì chọn bản bích True Union.

Lỗi thường gặp ở van chân nhựa và cách xử lý

Ba lỗi dưới đây gặp nhiều ở bể hóa chất: bơm mất mồi, van nứt do nhiệt và rò mối dán.

Hiện tượng	Nguyên nhân	Cách xử lý
Bơm mất mồi, hút không lên	Rọ hoặc bi kẹt cặn, bi không kín	Súc rửa rọ, kiểm bi và gioăng
Van nứt do nhiệt	PVC dùng cho môi chất trên 55 °C	Đổi sang CPVC hoặc PPH
Rò ở mối dán	Keo chưa đủ thời gian khô	Chờ keo khô đủ trước khi chạy bơm

Số liệu trên trang theo catalogue và datasheet của Boshart, GF Piping Systems.
