Van bướm nhựa UPVC, CPVC, PPH, PVDF DN40 đến DN300, 150 PSI, tay gạt khí nén điện

Van bướm nhựa là van đóng mở quay 90° có đĩa bướm PP trong thân UPVC, CPVC, PPH hoặc PVDF nối mặt bích, cỡ DN40 đến DN300 (1 1/2 đến 12 inch), áp làm việc 150 PSI, tức khoảng 10,3 bar. Hàng thuộc nhóm van nhựa, vận hành bằng tay gạt, khí nén hoặc điện.

Van bướm nhựa là gì, khác van bướm lót PTFE và van bi nhựa thế nào

Thân và đĩa đều là nhựa nên van bướm nhựa không gỉ trong môi trường hóa chất, chịu nhiệt 5 đến 120 °C tùy vật liệu. Van bướm lót teflon có thân kim loại, chịu được khoảng 200 °C; van bi nhựa chỉ làm tới 4 inch.

Các loại van bướm nhựa theo kiểu vận hành và vật liệu thân

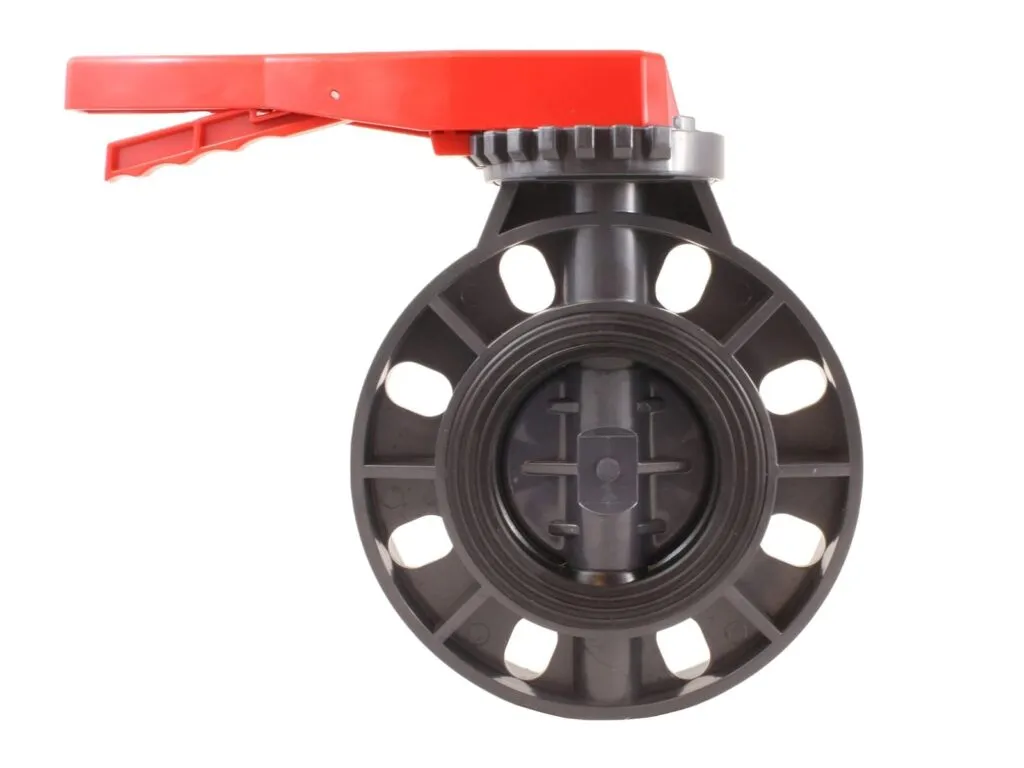

• Tay gạt: DN50 đến DN200, đĩa PP cải tiến, thân và gioăng dày hơn, lắp thêm được bộ truyền động.

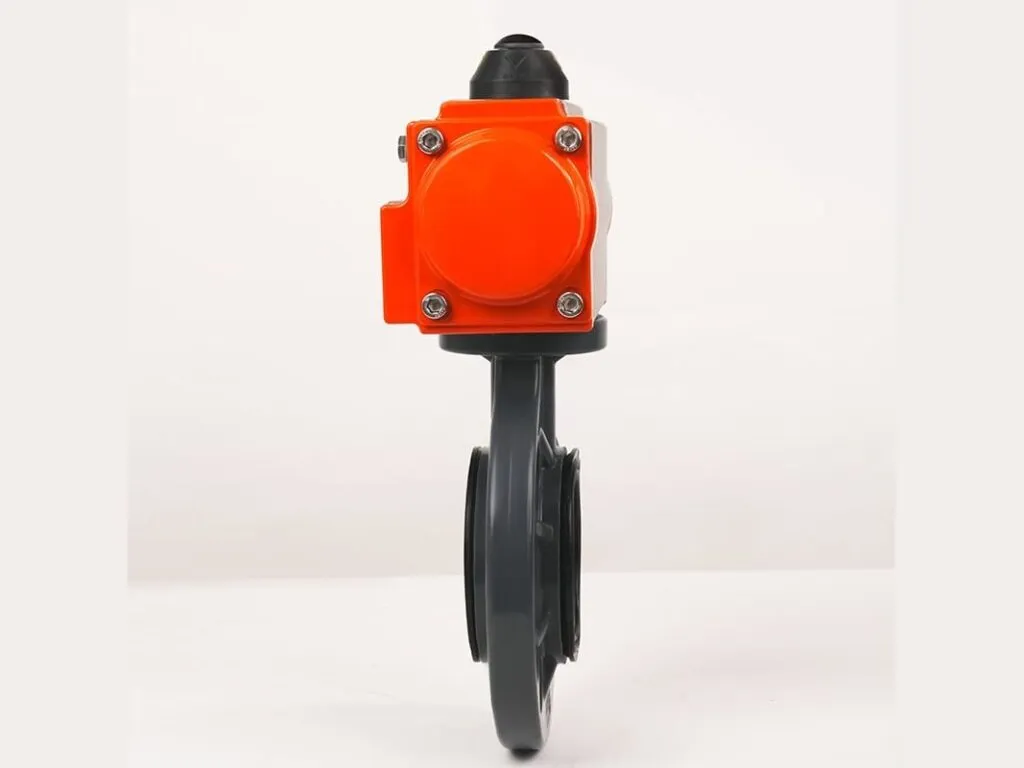

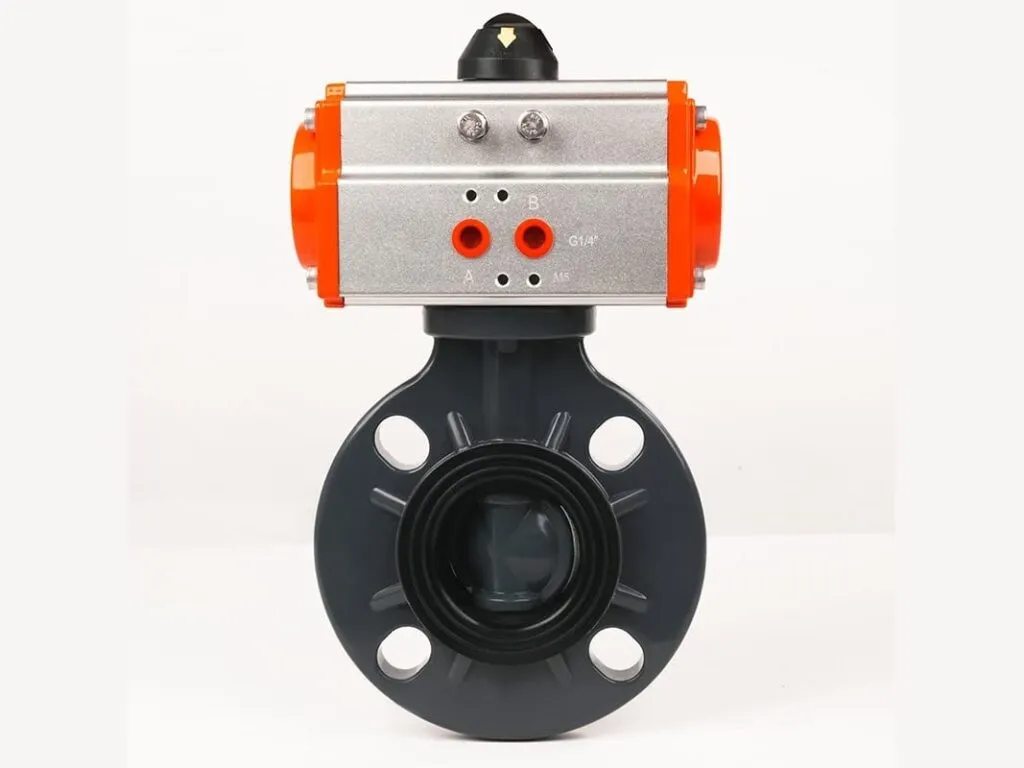

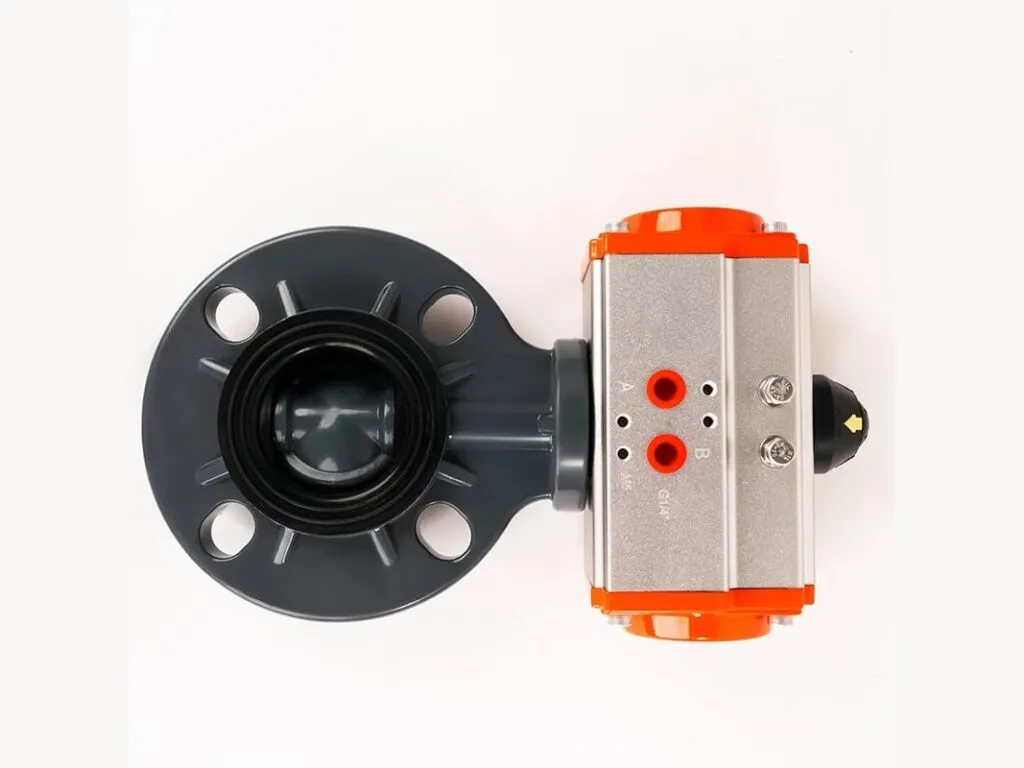

• Khí nén: DN40 đến DN300, mặt lắp theo EN ISO 5211.
• Điều khiển điện: DN40 đến DN300, góc mở 15 đến 90°; bản EA-A6 đạt IP67, EA-A7 đạt IP66.
• Theo vật liệu thân: UPVC xám đậm, CPVC xám nhạt, PPH vàng nhạt, PVDF màu ngà.

Thông số kỹ thuật van bướm nhựa

Van bướm nhựa Sanking làm việc ở 150 PSI, nhiệt độ 5 đến 55 °C với UPVC và tới 120 °C với PVDF, kiểu nối mặt bích.

Thông số	Giá trị
Cỡ tay gạt	DN50 đến DN200 (1 1/2 đến 8 inch)
Cỡ khí nén và điện	DN40 đến DN300 (1 1/2 đến 12 inch)
Vật liệu thân	UPVC, CPVC, PPH, PVDF; đĩa PP cải tiến
Áp làm việc	150 PSI (khoảng 10,3 bar) ở nhiệt độ thường
Nhiệt độ UPVC	5 đến 55 °C
Nhiệt độ CPVC và PPH	5 đến 90 °C
Nhiệt độ PVDF	-20 đến 120 °C
Tiêu chuẩn mặt bích	ANSI, DIN, JIS
Điều khiển điện	góc mở 15 đến 90°, lắp theo EN ISO 5211; EA-A6 IP67, EA-A7 IP66
Phụ gia	biến tính nano, chống UV, chống oxy hóa
Áp theo nhiệt, thân PVC đĩa PP (catalogue Asahi/America)	10,3 bar đến 49 °C; 4,8 bar ở 49 đến 60 °C cho DN40 đến DN80
Áp theo nhiệt, CPVC (catalogue Asahi/America)	10,3 bar đến 60 °C; 8,3 bar ở 60 đến 71 °C; 6,9 bar ở 72 đến 80 °C; 3,8 bar ở 81 đến 91 °C

Bảng tra cỡ DN, kích thước và khối lượng van bướm nhựa

Bảng gồm 19 dòng, chia hai nhóm tay gạt và hộp số tay quay, kiểu kẹp wafer. Kích thước tham khảo theo catalogue Asahi/America Type 57P, không gán cho Sanking.

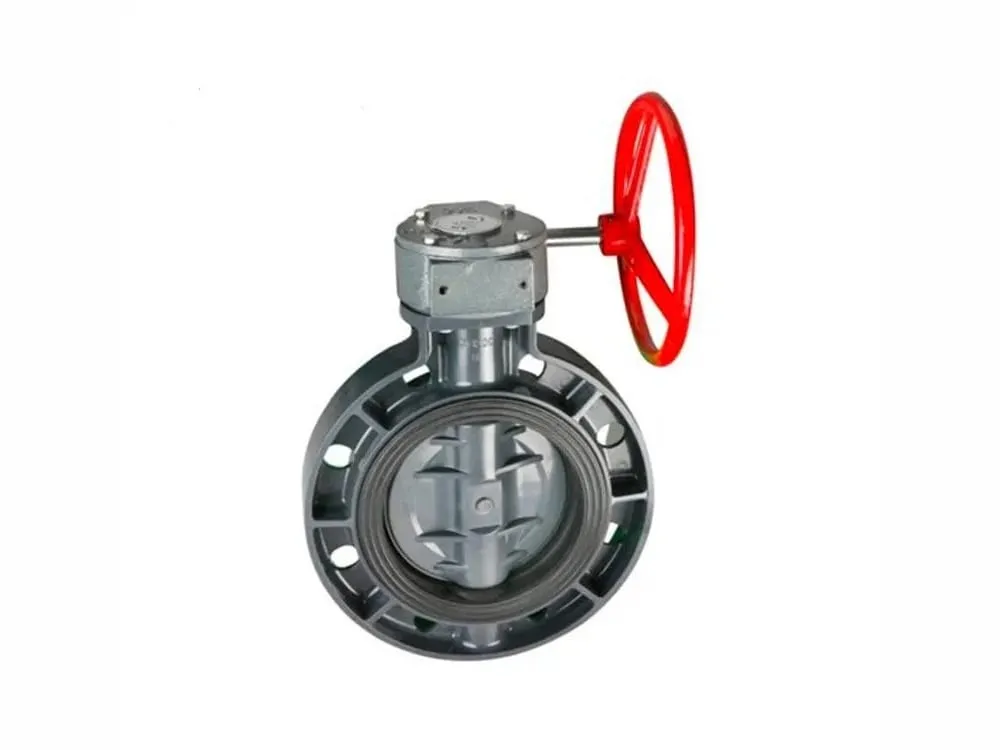

Cỡ	Nhóm	D ngoài thân (mm)	L mặt-mặt (mm)	H tổng (mm)	Khối lượng PVC / PP (kg)	Ghi chú
DN40 (1 1/2 inch)	Tay gạt	150	39	156	1,3 / 1,1	Cv 71 gal/phút
DN50 (2 inch)	Tay gạt	165	42	166	1,5 / 1,2	Cv 120 gal/phút
DN65 (2 1/2 inch)	Tay gạt	185	46	176	1,7 / 1,4	Cv 250 gal/phút
DN80 (3 inch)	Tay gạt	211	46	191	1,9 / 1,6	Cv 300 gal/phút
DN100 (4 inch)	Tay gạt	238	56	206	2,5 / 2,0	Cv 470 gal/phút
DN125 (5 inch)	Tay gạt	264	66	237	4,9 / 4,0	Cv 830 gal/phút
DN150 (6 inch)	Tay gạt	285	71	252	5,8 / 4,6	Cv 1.100 gal/phút
DN200 (8 inch)	Tay gạt	340	87	283	9,3 / 7,4	Cv 2.500 gal/phút
DN40 (1 1/2 inch)	Hộp số tay quay	150	39	Không công bố	3,4 / 3,1	Cv 71 gal/phút
DN50 (2 inch)	Hộp số tay quay	165	42	Không công bố	3,5 / 3,3	Cv 120 gal/phút
DN65 (2 1/2 inch)	Hộp số tay quay	185	46	Không công bố	3,8 / 3,4	Cv 250 gal/phút
DN80 (3 inch)	Hộp số tay quay	211	46	Không công bố	3,9 / 3,6	Cv 300 gal/phút
DN100 (4 inch)	Hộp số tay quay	238	56	Không công bố	4,5 / 4,0	Cv 470 gal/phút
DN125 (5 inch)	Hộp số tay quay	264	66	Không công bố	6,5 / 5,6	Cv 830 gal/phút
DN150 (6 inch)	Hộp số tay quay	285	71	Không công bố	7,4 / 6,2	Cv 1.100 gal/phút
DN200 (8 inch)	Hộp số tay quay	340	87	Không công bố	10,7 / 8,9	Cv 2.500 gal/phút
DN250 (10 inch)	Hộp số tay quay	421	110	Không công bố	14,7 / 12,2	Cv 3.860 gal/phút
DN300 (12 inch)	Hộp số tay quay	488	129	Không công bố	— / —	Cv 5.700 gal/phút
DN350 (14 inch)	Hộp số tay quay	539	129	Không công bố	— / —	Cv 6.440 gal/phút

H tổng chỉ ghi cho bản tay gạt. Cv là hệ số lưu lượng khi mở 90°, tính bằng gal/phút.

Đặt van bướm nhựa theo cỡ DN, tiêu chuẩn bích và kiểu vận hành

Đo đường kính ngoài ống, xác định bích đối tiếp theo ANSI, DIN hay JIS, rồi gửi ảnh qua Zalo kèm môi chất, nhiệt độ. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc.

Báo giá van bướm nhựa

Giá phụ thuộc cỡ DN, vật liệu thân, kiểu vận hành (tay gạt, khí nén hay điện), tiêu chuẩn bích và số lượng. Kho báo giá sau khi nhận đủ các thông tin này.

Cách chọn van bướm nhựa theo vật liệu, cỡ và kiểu vận hành

• UPVC dưới 55 °C, CPVC và PPH dưới 90 °C, PVDF dưới 120 °C.
• Tay gạt tới DN200; từ DN250 trở lên cần khí nén hoặc điện.
• Điều khiển điện ngoài trời nên chọn EA-A6 (IP67).

Lỗi thường gặp ở van bướm nhựa và cách xử lý

Ba lỗi dưới đây xoay quanh gioăng thân, cách siết bích và độ kín của bộ điều khiển điện.

Hiện tượng	Nguyên nhân	Cách xử lý
Rò qua đĩa khi đóng	Gioăng thân mòn, cặn kẹt giữa đĩa và gioăng	Thay gioăng, súc đường ống trước khi lắp
Thân nứt tại bích	Siết bu lông không chéo hoặc bích đối tiếp lệch	Siết chéo, dùng vòng đệm phẳng, không kéo ống bằng van
Nước vào bộ điều khiển điện	Nắp đầu nối không kín	Dùng bản IP67 (EA-A6), bít cáp đúng chuẩn

Số liệu trên trang theo catalogue và datasheet của Boshart, Asahi/America; tiêu chuẩn tham chiếu: ISO 5211.
