Van màng nhựa UPVC, CPVC, PPH, PVDF DN15 đến DN100, 150 PSI, màng EPDM PTFE Viton

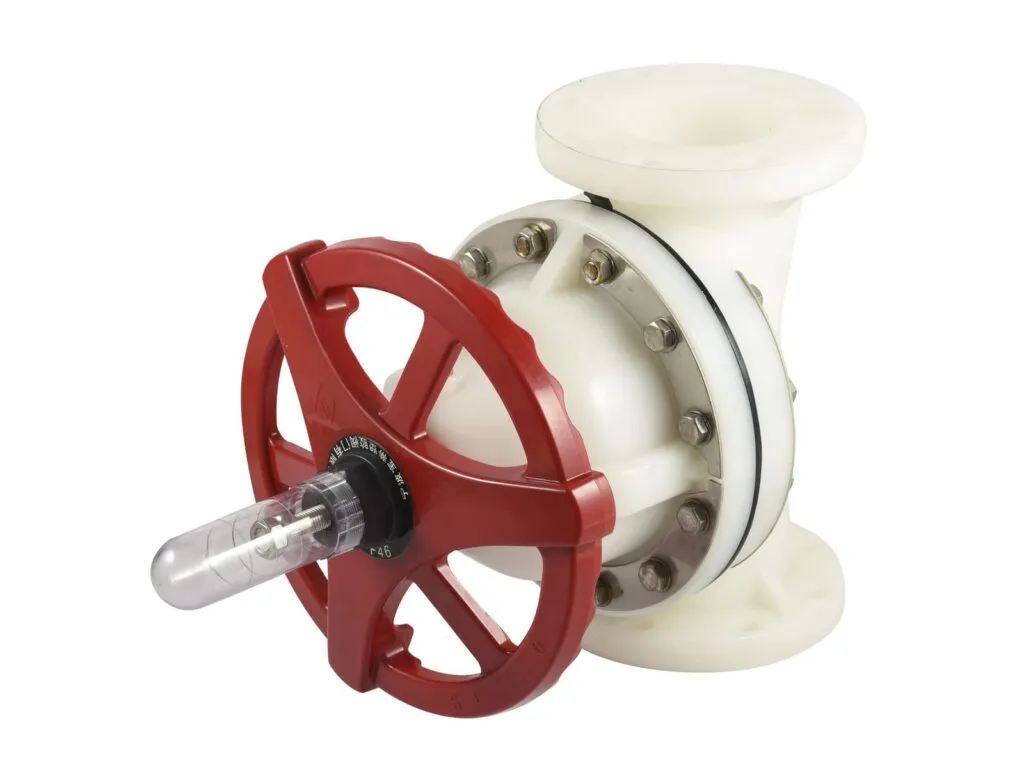

Van màng nhựa điều tiết và đóng mở bằng màng EPDM, PTFE hoặc Viton ép xuống gờ thân, dùng cho hóa chất ăn mòn và lưu chất có hạt, cỡ DN15 đến DN100 (1/2 đến 4 inch), áp làm việc 150 PSI, tức khoảng 10,3 bar. Hàng thuộc nhóm van nhựa, thân UPVC, CPVC, PPH, PVC trong suốt hoặc PVDF.

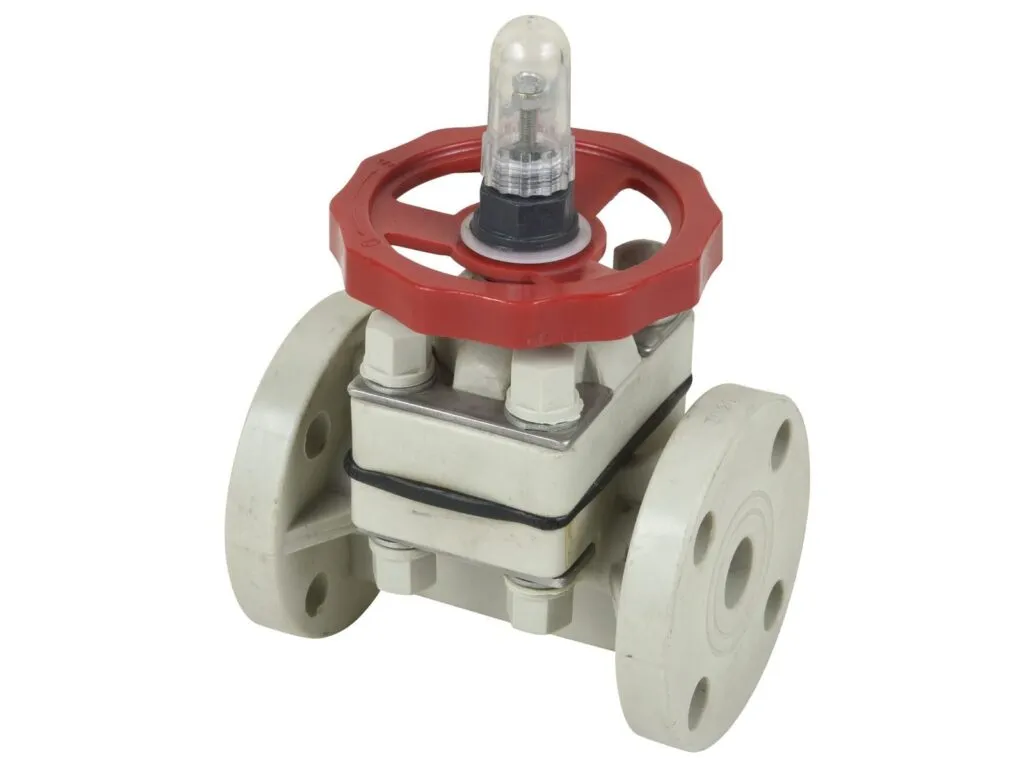

Van màng là gì, khác van bi nhựa thế nào

Van màng điều tiết lưu lượng được và màng đàn hồi ôm kín hạt lơ lửng, không có rãnh đọng như bi. Van bi nhựa chỉ nên đóng mở hết hoặc mở hết; khi lưu chất có hạt, datasheet Asahi/America khuyên chuyển sang van màng.

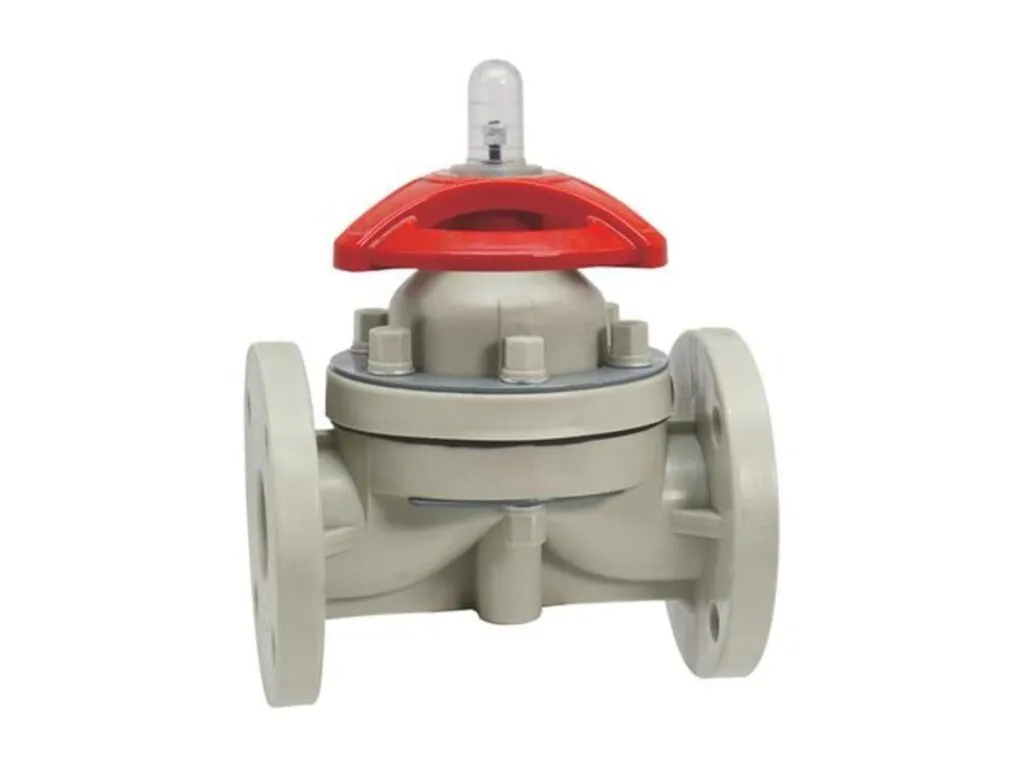

Các loại van màng theo kiểu nối, thân và màng

• Socket Type: chỉ nối dán, DN15 đến DN100, thân UPVC, CPVC, PPH, PVC trong suốt hoặc PVDF.
• True Union: nối dán, ren NPT, PT, BSPF, hàn nhiệt hoặc hàn; tháo bảo trì không cắt ống.
• Theo màng: EPDM cho nước và axit loãng, PTFE cho hóa chất mạnh, Viton cho dầu và dung môi.
• Thân trong suốt: PVC trong để nhìn trạng thái làm việc bên trong.

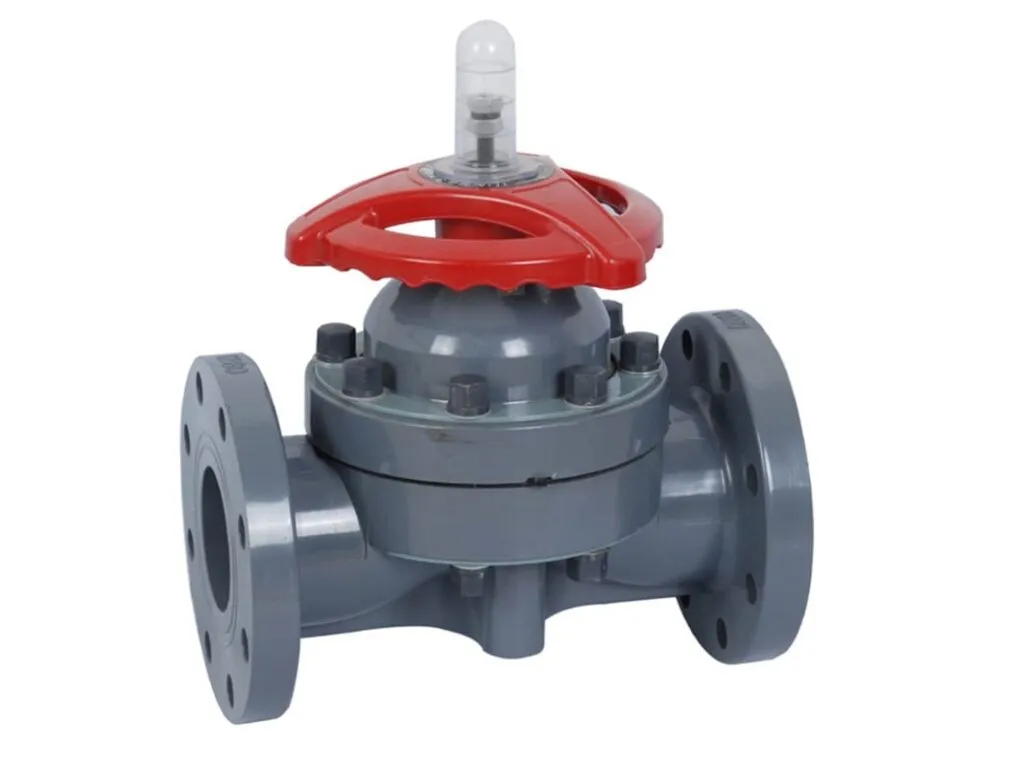

Thông số kỹ thuật van màng

Van màng Sanking làm việc ở 150 PSI, nhiệt độ 5 đến 55 °C với UPVC, đến 90 °C với CPVC, PPH và tới 120 °C với PVDF.

Thông số	Giá trị
Cỡ	DN15 đến DN100 (1/2 đến 4 inch), ống 20 đến 110 mm

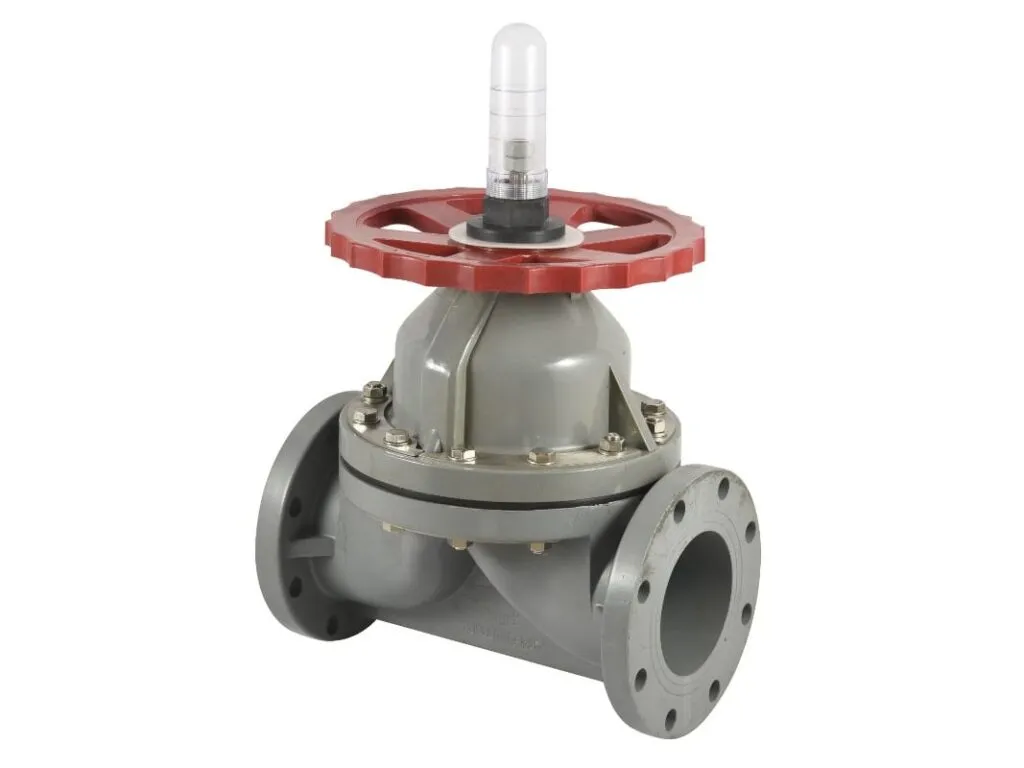

Vật liệu thân	UPVC, CPVC, PPH, PVC trong suốt, PVDF
Vật liệu màng	EPDM, PTFE, Viton
Áp làm việc	150 PSI (khoảng 10,3 bar) ở nhiệt độ thường
Nhiệt độ UPVC	5 đến 55 °C
Nhiệt độ CPVC và PPH	5 đến 90 °C
Nhiệt độ PVDF	-20 đến 120 °C
Kiểu nối Socket Type	dán (socket)
Kiểu nối True Union	dán, ren NPT, PT, BSPF, hàn nhiệt, hàn; ANSI, DIN, JIS
Nhiệt độ theo +GF+ 514	PVC 0 đến 60 °C; CPVC, PP 0 đến 80 °C; PVDF -20 đến 140 °C
Chân không, màng đàn hồi	dùng được chân không toàn phần, chênh áp tối đa 15 psi ở 50 °C
Chân không, màng PTFE	không dùng chân không toàn phần; tối đa 8,7 psi ở 50 °C

Bảng tra cỡ DN, kích thước và Cv van màng

Bảng gồm 18 dòng van màng +GF+ type 514 từ DN15 đến DN50, chia ba nhóm theo đầu nối. Kích thước tham khảo theo catalogue +GF+, không gán cho Sanking; cỡ DN65 đến DN100 đặt theo model.

Cỡ	Nhóm	d ống (mm / inch)	L (mm)	z (mm)	H (mm)	D (mm)	Cv (gal/phút)
DN15	Nối dán IPS PVC/CPVC	20 (1/2 inch)	136	96	73	65	8,4
DN20	Nối dán IPS PVC/CPVC	25 (3/4 inch)	160	114	81	80	18,3
DN25	Nối dán IPS PVC/CPVC	32 (1 inch)	176	122	107	88	32,5
DN32	Nối dán IPS PVC/CPVC	40 (1 1/4 inch)	198	140	115	101	51,3
DN40	Nối dán IPS PVC/CPVC	50 (1 1/2 inch)	232	160	148	117	85,3
DN50	Nối dán IPS PVC/CPVC	63 (2 inch)	268	190	166	144	116,8
DN15	Ren NPT PVC/CPVC	20 (1/2 inch)	128	94	73	65	8,4
DN20	Ren NPT PVC/CPVC	25 (3/4 inch)	152	116	81	80	18,3
DN25	Ren NPT PVC/CPVC	32 (1 inch)	166	122	107	88	32,5
DN32	Ren NPT PVC/CPVC	40 (1 1/4 inch)	192	143	115	101	51,3
DN40	Ren NPT PVC/CPVC	50 (1 1/2 inch)	222	176	148	117	85,3
DN50	Ren NPT PVC/CPVC	63 (2 inch)	266	218	166	144	116,8
DN15	Nối dán metric PVDF	20 (1/2 inch)	128	100	73	65	8,4
DN20	Nối dán metric PVDF	25 (3/4 inch)	150	118	81	80	18,3
DN25	Nối dán metric PVDF	32 (1 inch)	162	126	107	88	32,5
DN32	Nối dán metric PVDF	40 (1 1/4 inch)	184	144	115	101	51,3
DN40	Nối dán metric PVDF	50 (1 1/2 inch)	210	164	148	117	85,3
DN50	Nối dán metric PVDF	63 (2 inch)	248	194	166	144	116,8

H là chiều cao, D là đường kính van; Cv đo ở 68 °F và không đổi theo đầu nối.

Đặt van màng theo cỡ DN, kiểu nối và vật liệu màng

Đọc cỡ ống và kiểu nối trên van cũ, rồi gửi ảnh qua Zalo kèm tên hóa chất và nhiệt độ để chọn màng. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc.

Báo giá van màng

Giá van màng tùy cỡ DN, vật liệu thân, vật liệu màng (EPDM, PTFE hay Viton), kiểu Socket hay True Union và số lượng. Kho báo giá sau khi nhận đủ cỡ, hóa chất và nhiệt độ.

Cách chọn van màng theo hóa chất, nhiệt độ và kiểu nối

• Chọn màng theo hóa chất: EPDM, PTFE hoặc Viton.
• Chọn thân theo nhiệt độ: UPVC dưới 55 °C, CPVC và PPH dưới 90 °C, PVDF dưới 120 °C.
• Cần bảo trì không cắt ống thì chọn True Union; chỉ dán thì chọn Socket.

Lỗi thường gặp ở van màng và cách xử lý

Ba lỗi dưới đây liên quan tới màng, bu lông nắp và ty vô lăng.

Hiện tượng	Nguyên nhân	Cách xử lý
Màng rách, rò	Màng không hợp hóa chất hoặc nhiệt độ	Đổi PTFE hoặc Viton, thay màng định kỳ
Rò thân	Bu lông nắp siết không đều	Siết chéo theo hướng dẫn
Kẹt vô lăng	Hóa chất kết tinh	Súc rửa, bôi trơn ty

Số liệu trên trang theo catalogue và datasheet của Boshart, GF Piping Systems, Asahi/America; tiêu chuẩn tham chiếu: ISO 9393, ISO 16138.
